DATASENSING

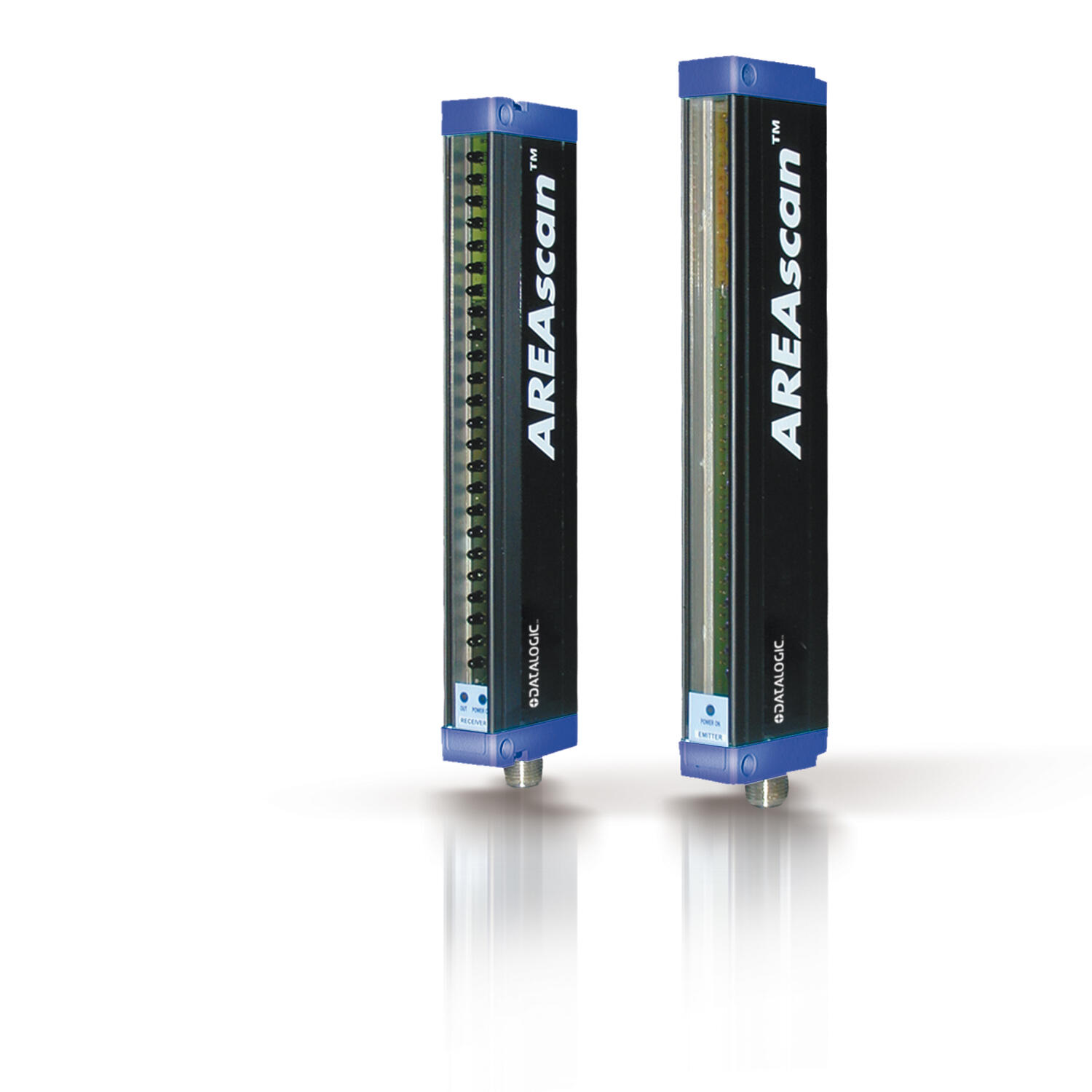

AS1 - Területi fényfüggöny érzékelő
100 mm távolság a "kereszttartótól"
Az AS1 fényfüggöny különböző helyzetű kisméretű tárgyak észlelésére szolgál. Az adó és a vevő közötti távolság az AS1-LD modellek esetében 0,3–2,1 m, az AS1-HD modellek esetében 0,8–3 m lehet.
Egyes változatokban a beállítások potenciométerrel végezhetők.

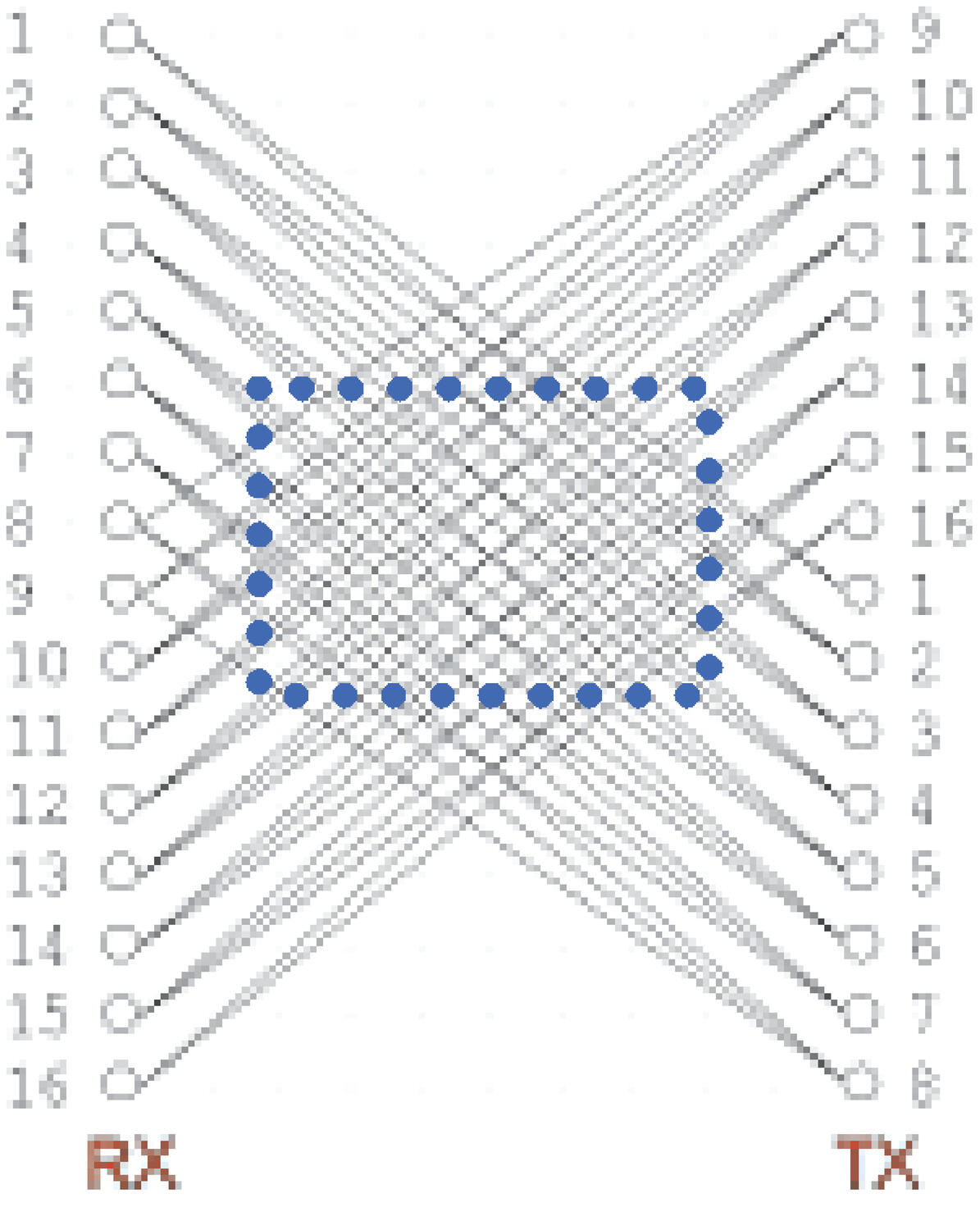

Nagy felbontású szkennelő mód | ||||
Prog. N | SEL_RX | SEL_TX | Felbontás | Reakcióidő (ms) |
1 | 0 V egyenáram vagy FLOAT | 0 V egyenáram vagy FLOAT | Alacsony | 2,75 |
2 | 0 V egyenáram vagy FLOAT | 24 V egyenáram | M/L | 3 |
3 | 24 V egyenáram | 0 V egyenáram vagy FLOAT | M/L | 7,75 |
4 | 24 V egyenáram | 24 V egyenáram | Magas | 8 |
|
|
|

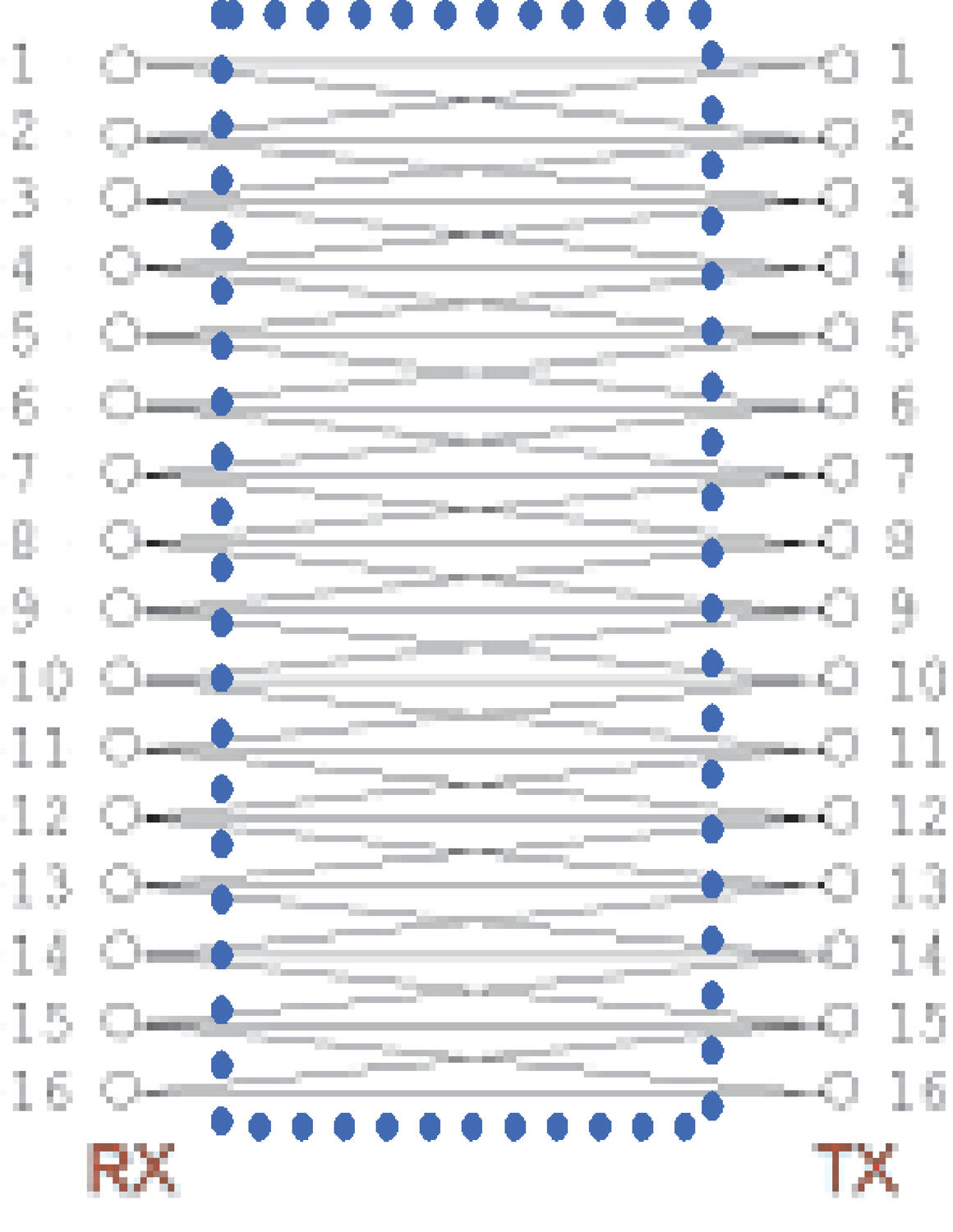

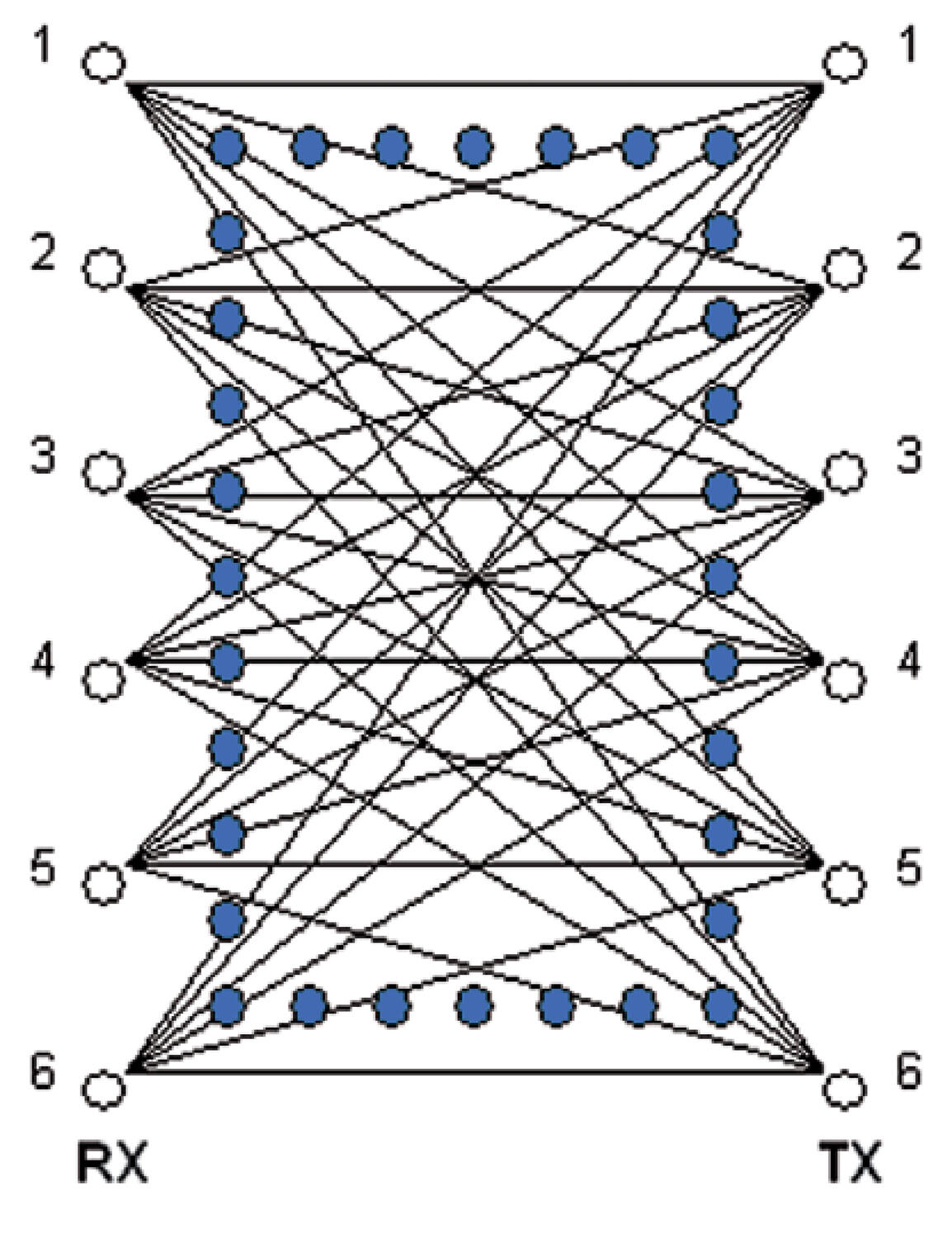

1. szkennelő mód: | 2. szkennelő mód: | 3-4. szkennelő mód: |
Alapfelbontású szkennelő mód |
|
Legkisebb felismerhető tárgy |

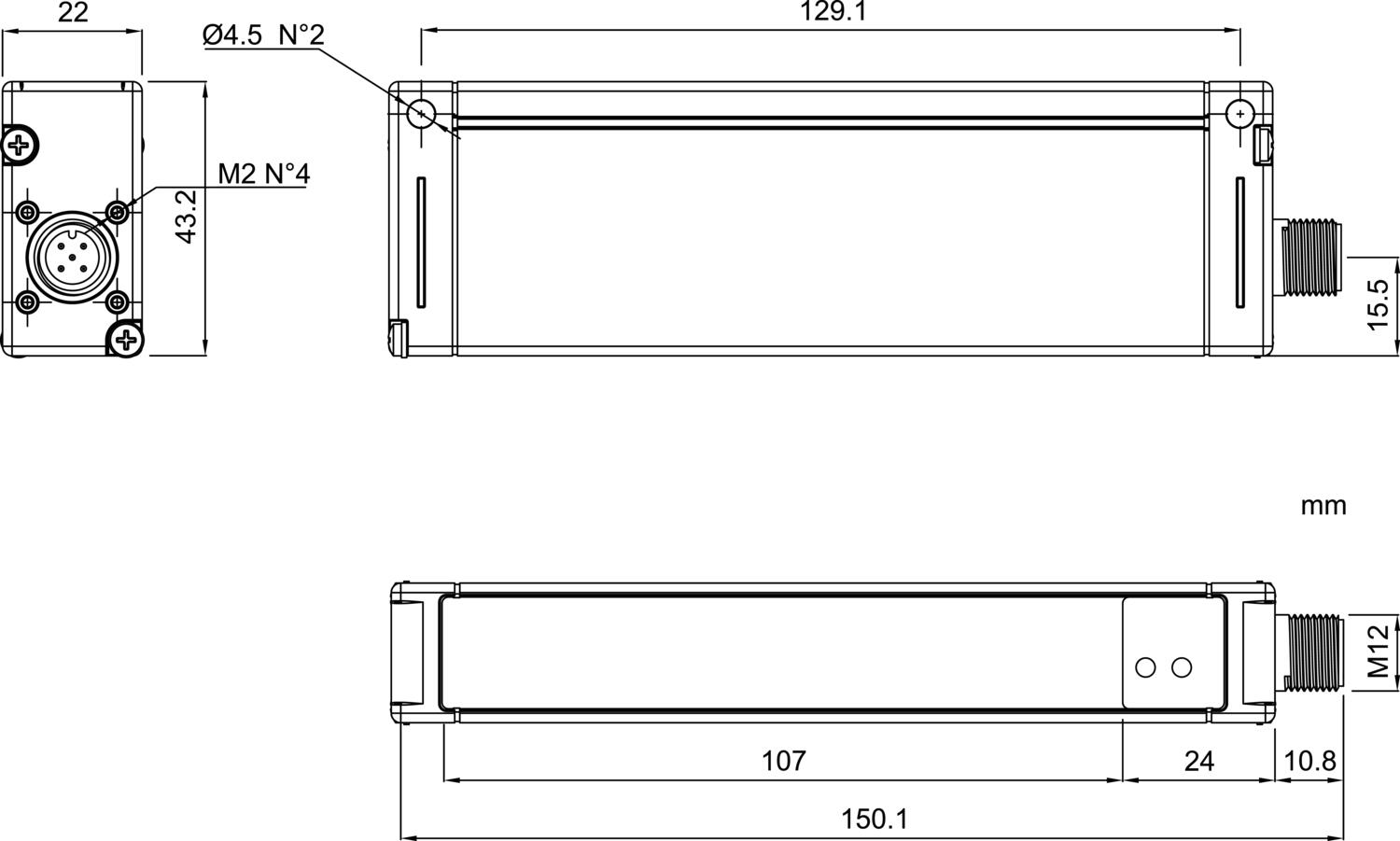

Méretek
|

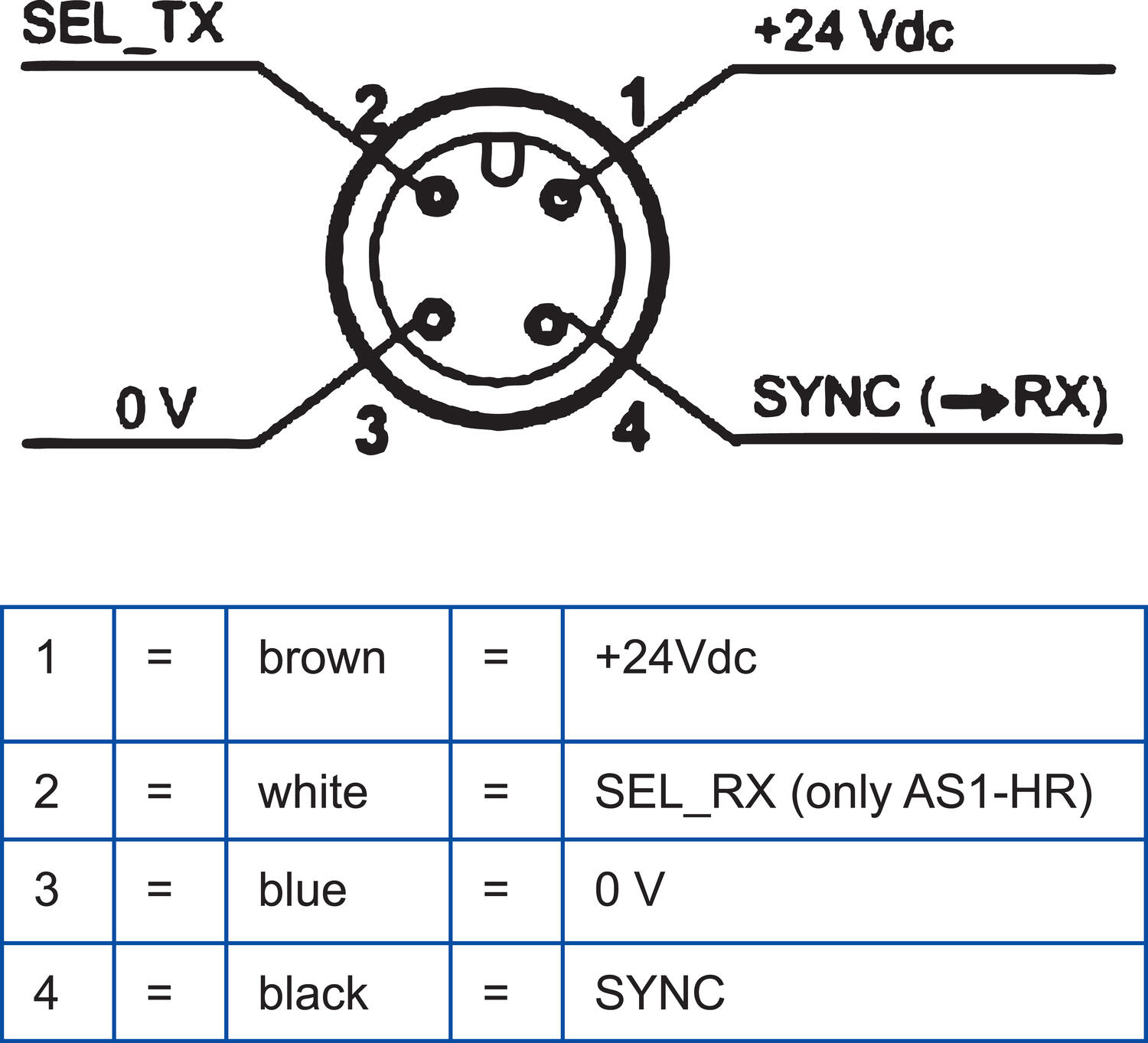

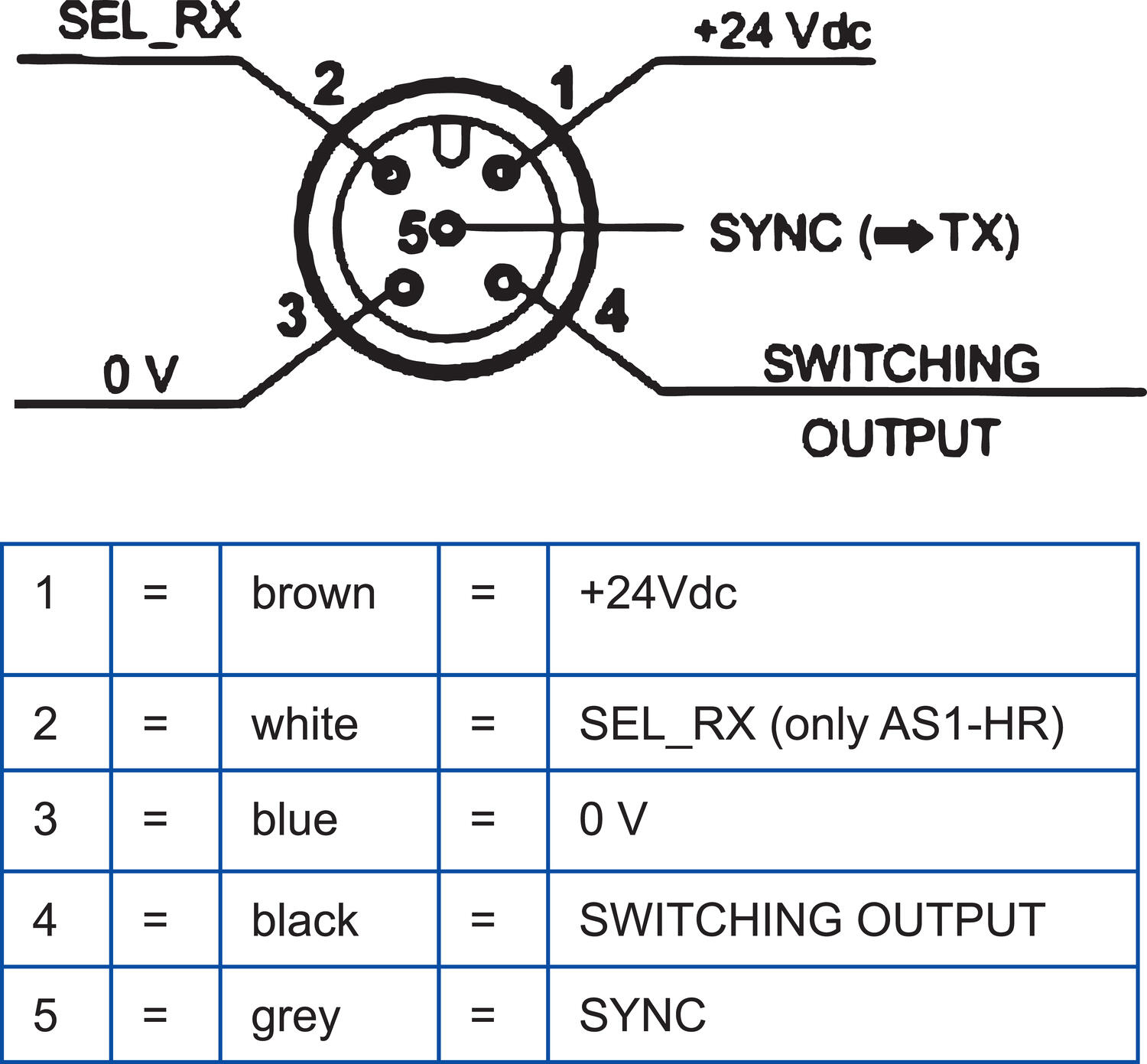

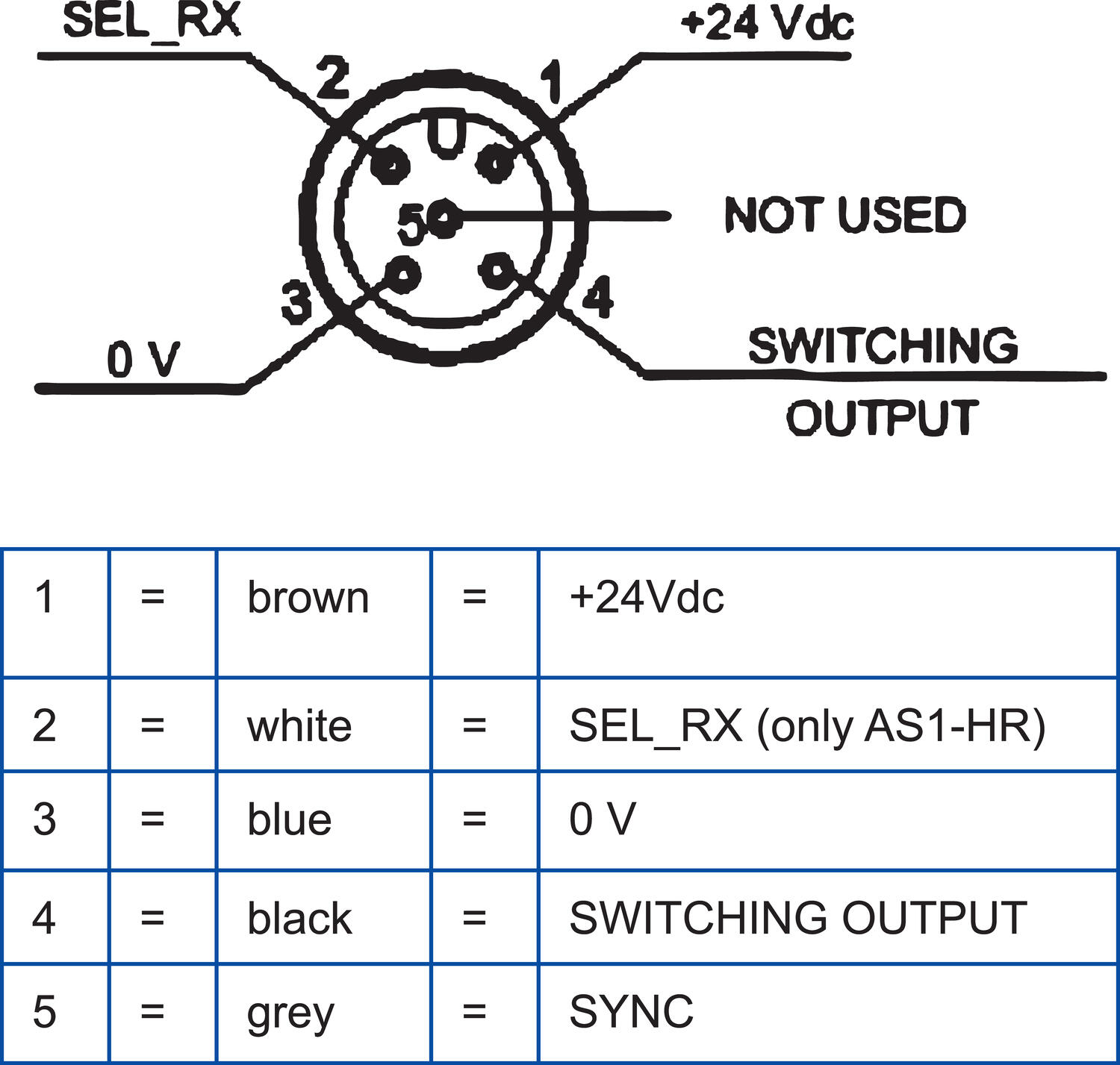

Bekötés

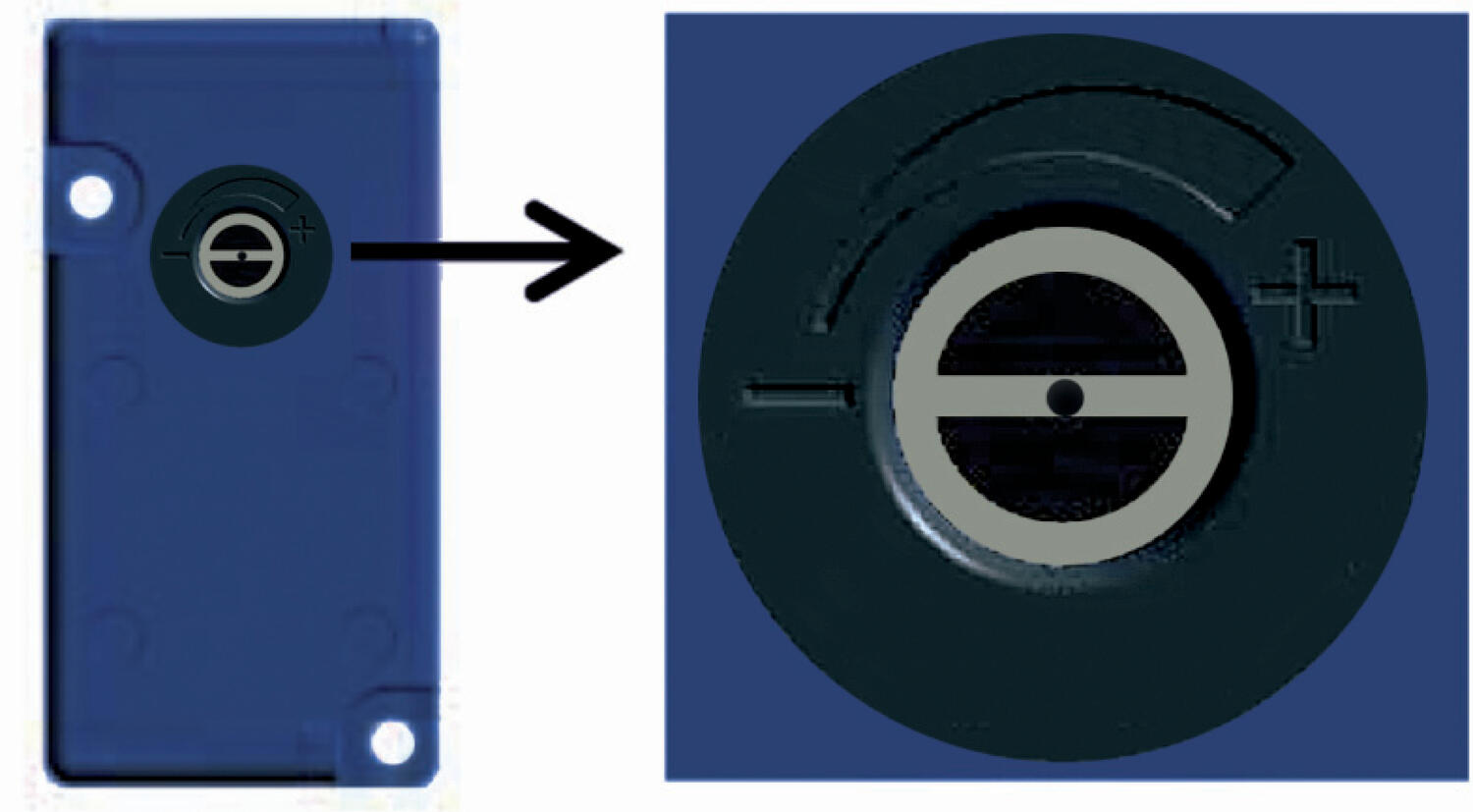

Jelzések és beállítások (beállítókondenzátoros verzió) |
|
|
|
|
|
Vevő (RX) | Adó (Tx): |
|
|
|
|

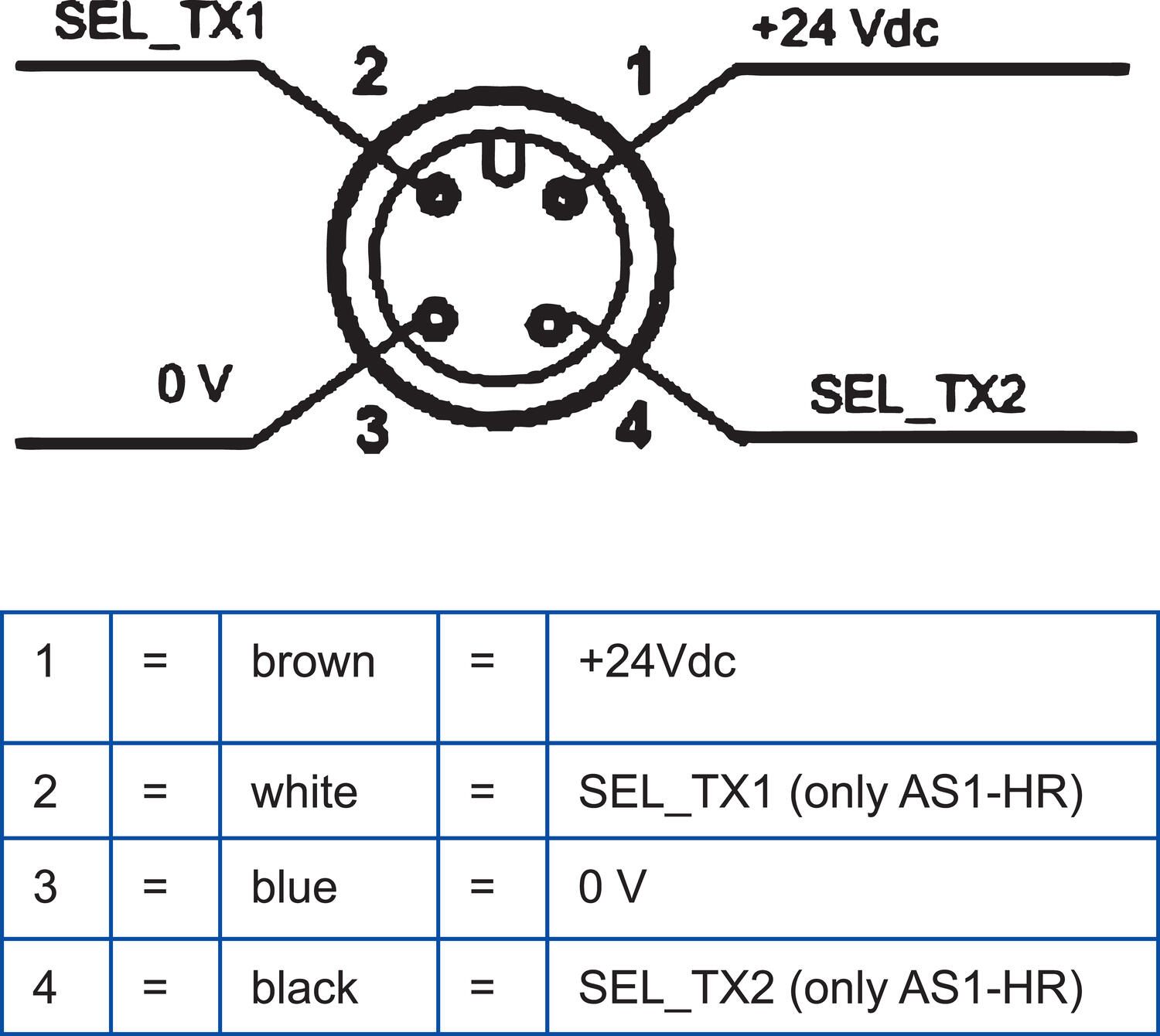

Beállítókondenzátoros verziók |
| |
Vevő (RX) | Adó (Tx): |
|
|
|
|
Tartozékok

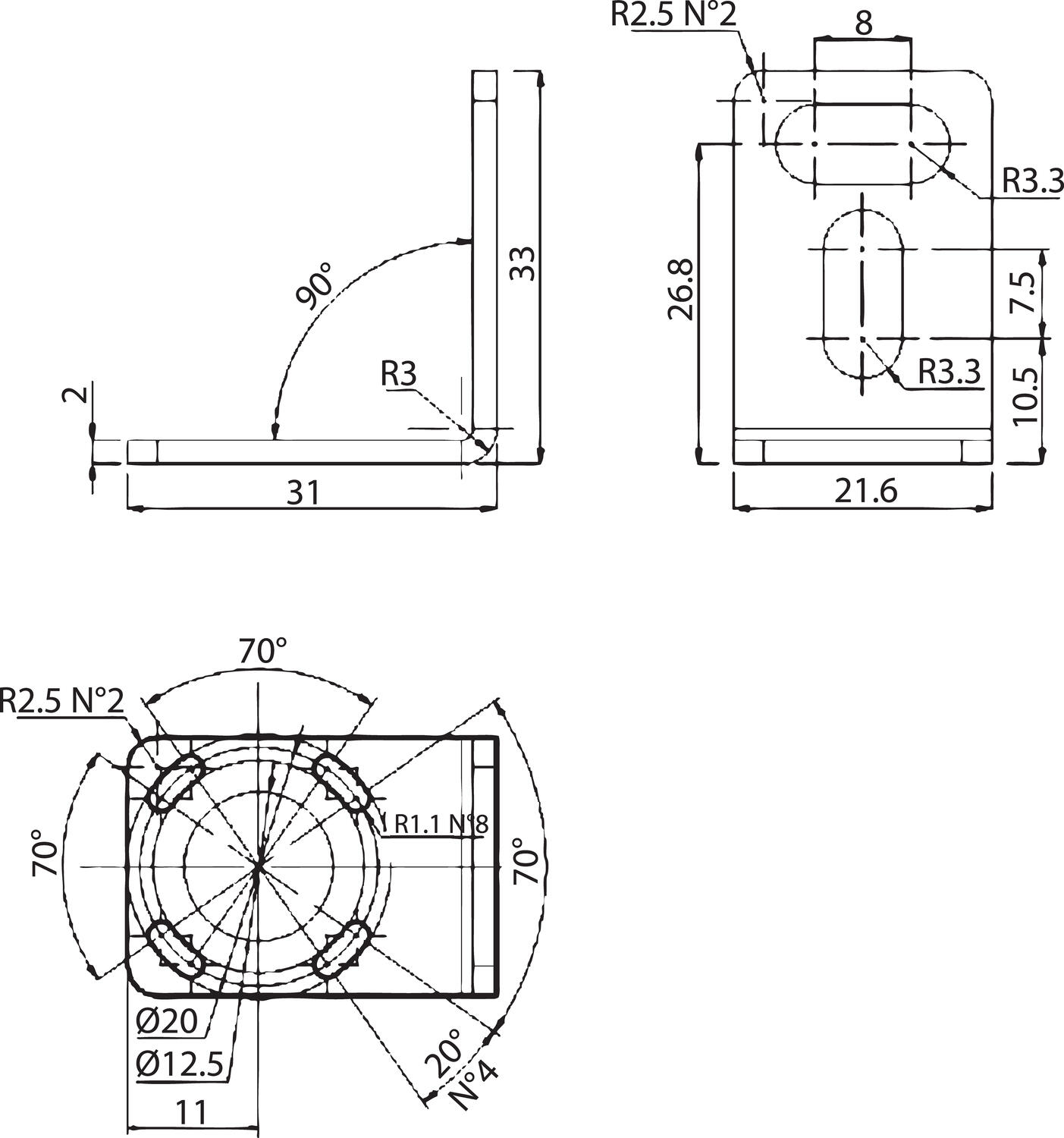

Rögzítőelem |
|
Adatlap
Adatlap |
- Keresztezett fénysugarak
- Nagy felbontás 0.2mm vastag x 75 mm széles
- Távolság 3m-ig
- Potenciométer beállításos verziók
Kiválasztott változat
Műszaki adatok
| Dimension (mm) | 22 mm x 43,2 mm x 150,1 mm |
|---|---|
| Elektromos csatlakozás | M12, 5 pólusú csatlakozó, M12, 4 pólusú csatlakozó |
| Érzékelési magasság | 100 mm |
| Fotocellás technológia | Fényfüggöny-fotocella |
| IP-osztály | IP65 |
| Jóváhagyások | CE, cULus |
| Kilépés | PNP |
| LED-kijelzés | Igen |
| Lencse anyaga | PMMA |
| Light type | IR LED |
| Max. felvett teljesítmény | 0,19 A |
| Max. kimeneti áram | 0,1 A |
| Max. tárolási hőmérséklet | 70 °C |
|---|---|
| Max. távolság | 2100 mm |
| Max. üzemi hőmérséklet | 50 °C |
| Min. tárolási hőmérséklet | -25 °C |
| Min. távolság | 300 mm |
| Min. üzemi hőmérséklet | 0 °C |
| Reakcióidő | 2,75 ms |
| Tápfeszültség | 24 V DC |
| Test anyaga | Alumínium |
| Tömeg | 300 g |
Termékleírás
Az AS1 fényfüggöny különböző helyzetű kisméretű tárgyak észlelésére szolgál. Az adó és a vevő közötti távolság az AS1-LD modellek esetében 0,3–2,1 m, az AS1-HD modellek esetében 0,8–3 m lehet.
Egyes változatokban a beállítások potenciométerrel végezhetők.
Nagy felbontású szkennelő mód | ||||
Prog. N | SEL_RX | SEL_TX | Felbontás | Reakcióidő (ms) |
1 | 0 V egyenáram vagy FLOAT | 0 V egyenáram vagy FLOAT | Alacsony | 2,75 |
2 | 0 V egyenáram vagy FLOAT | 24 V egyenáram | M/L | 3 |
3 | 24 V egyenáram | 0 V egyenáram vagy FLOAT | M/L | 7,75 |
4 | 24 V egyenáram | 24 V egyenáram | Magas | 8 |
|
|
|
1. szkennelő mód: | 2. szkennelő mód: | 3-4. szkennelő mód: |
Alapfelbontású szkennelő mód |
|
Legkisebb felismerhető tárgy |
Méretek
|
Bekötés
Jelzések és beállítások (beállítókondenzátoros verzió) |
|
|
|
|
|
Vevő (RX) | Adó (Tx): |
|
|
|
|
Beállítókondenzátoros verziók |
| |
Vevő (RX) | Adó (Tx): |
|
|
|
|
Tartozékok
Rögzítőelem |
|
Adatlap
Adatlap |
