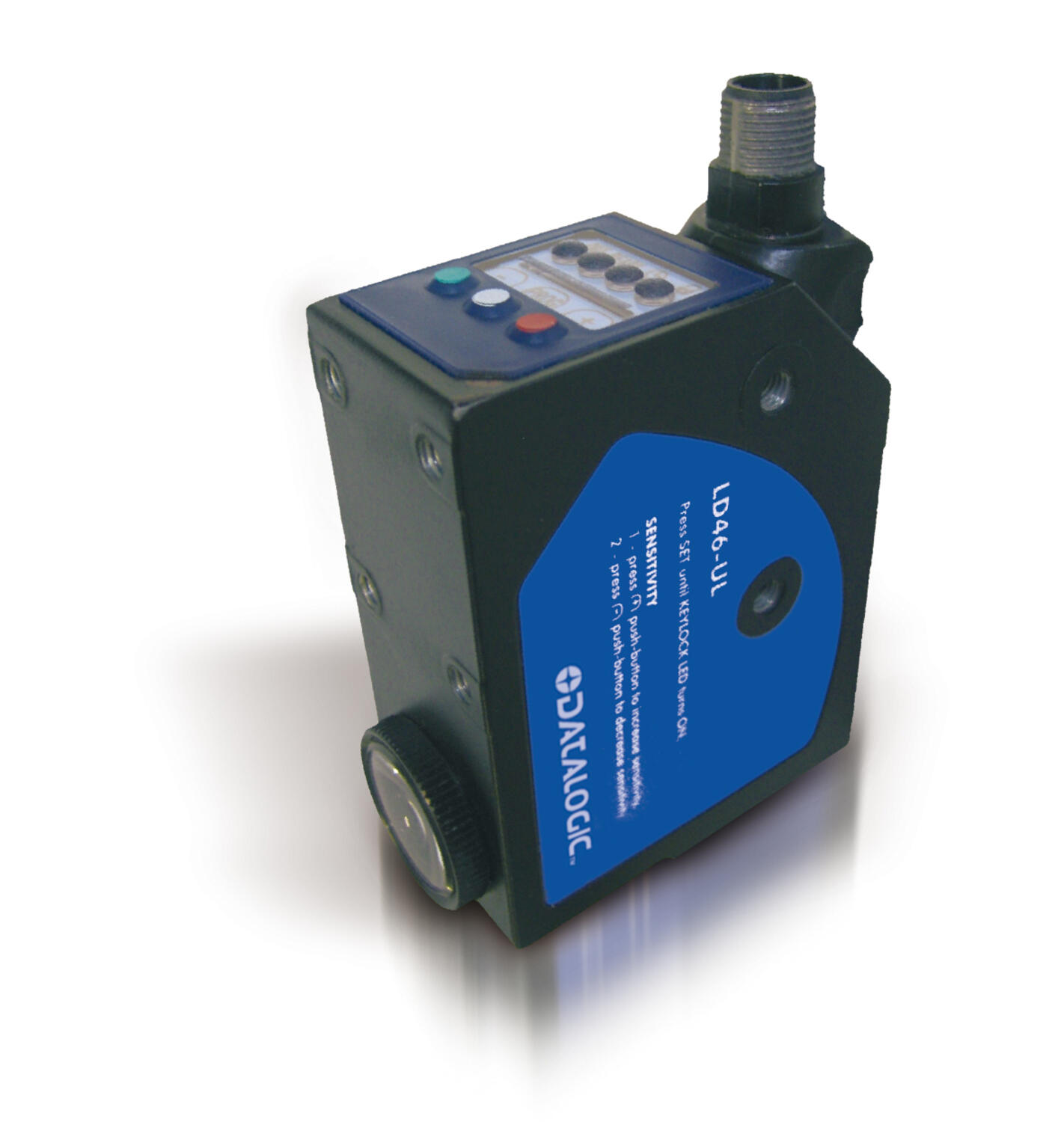

LD46 - Lumineszcens érzékelő
6st High-power UV LED
Az LD46 sorozat lumineszcenciás optikai érzékelői UV-fényt bocsátanak ki, és csak egy fluoreszcenciás felületről visszaverődő, láthatóvá átalakított fényt érzékelnek, függetlenül a háttérszíntől és a felülettől. Az optikai érzékelő 6 nagy teljesítményű UV LED-del működik, amelyek lehetővé teszik az egyenetlen fluoreszcenciás anyagokat tartalmazó felületeken való érzékelést.
Az érzékelők alkalmazási területe a faipar, ahol a felületek sokszor egyenetlenek, valamint a gyógyszer- és kozmetikai ipar, ahol kémcsövekre és üvegpalackokra helyezett címkék leolvasására szolgálnak. A csomagológépeken papír- és fluoreszcenciás ragasztók érzékelésére, a gépiparban fluoreszcenciás kenőanyagok és menetek beragadásának kimutatására használhatók.

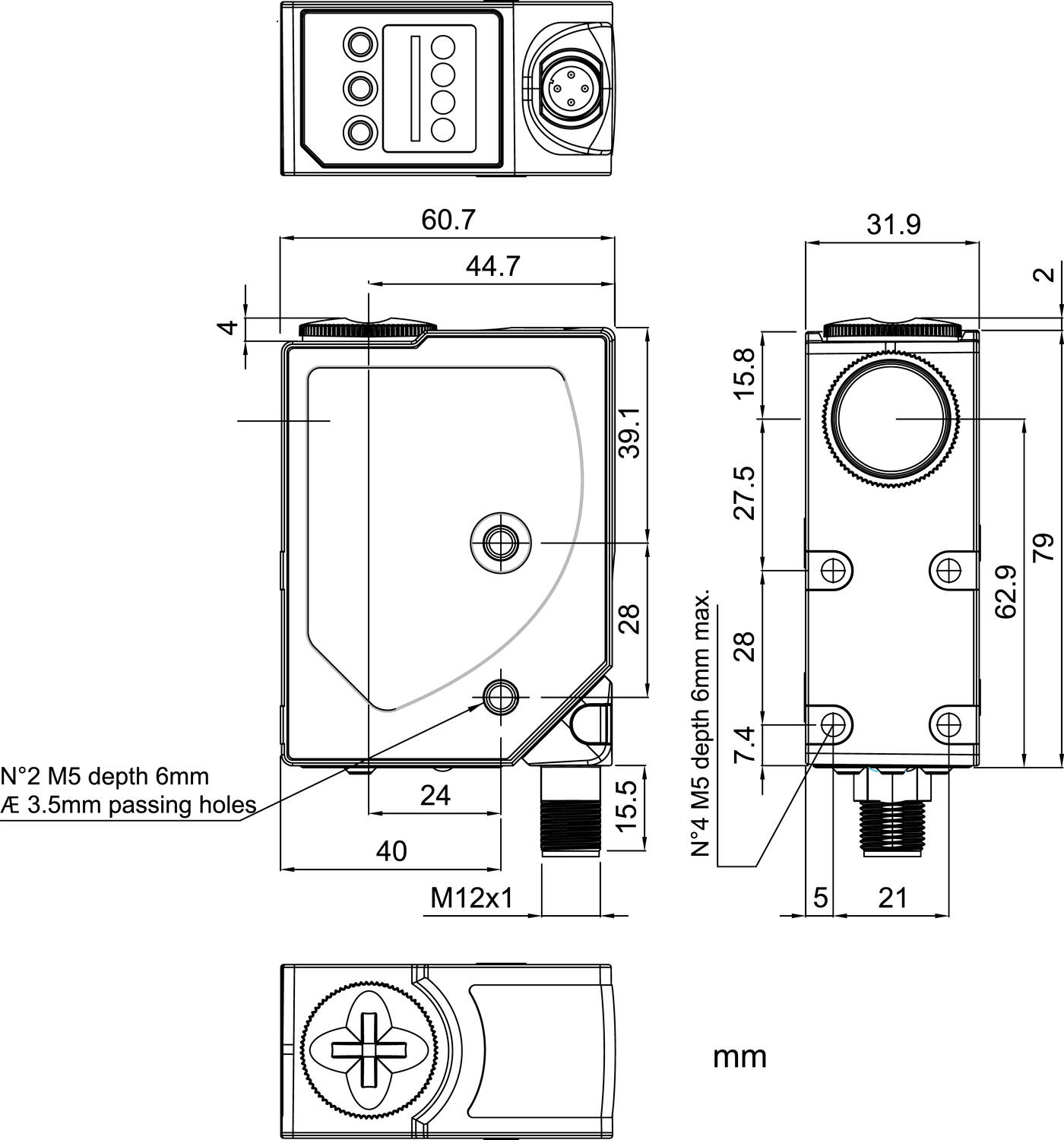

Méretek
LD46 |
|

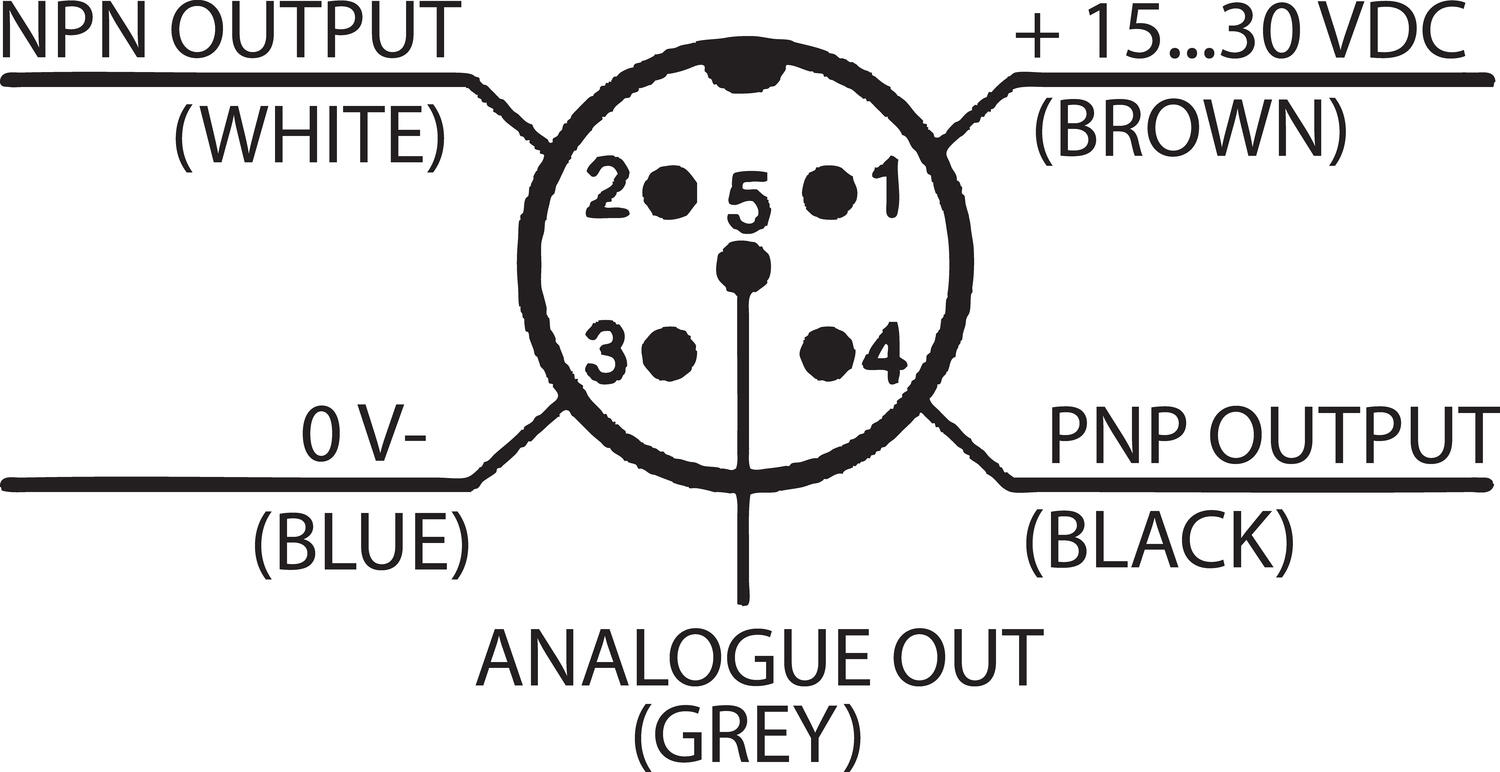

Bekötés

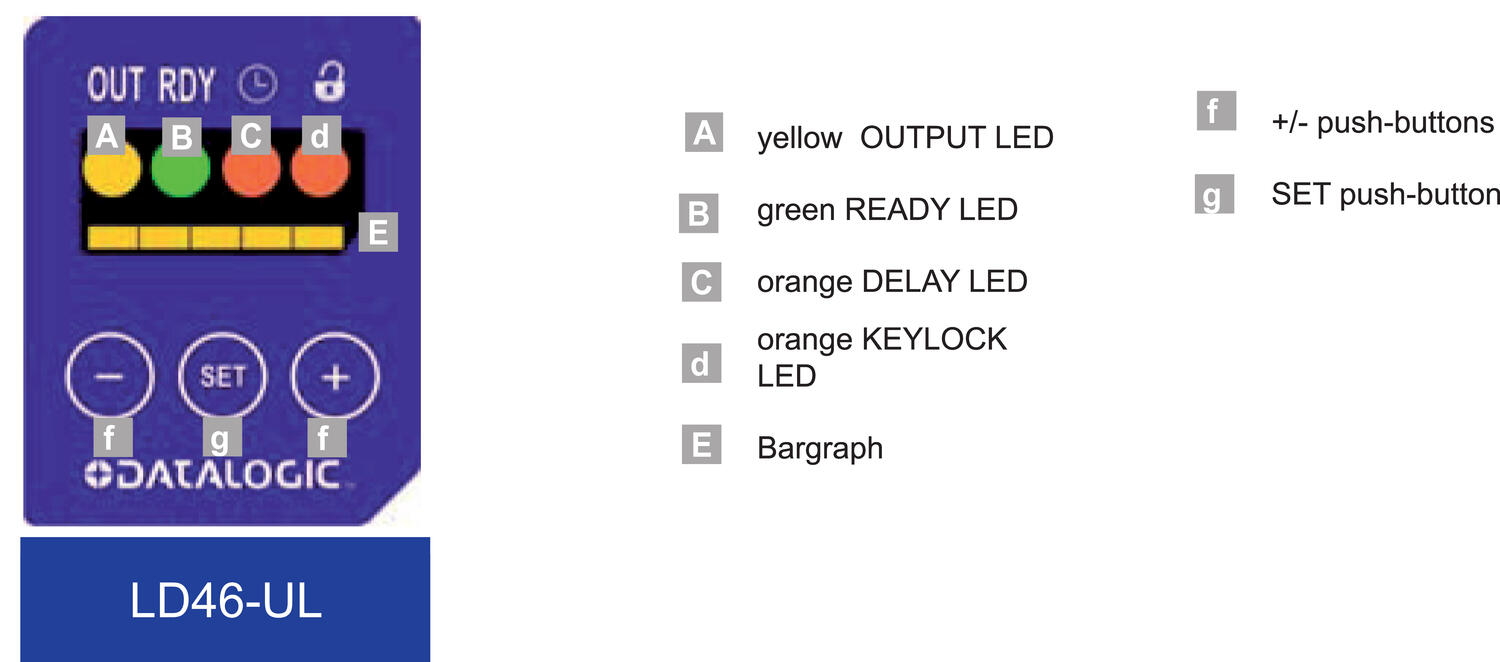

Bekötés | Kijelzések és nyomógombok |
|
|
| |

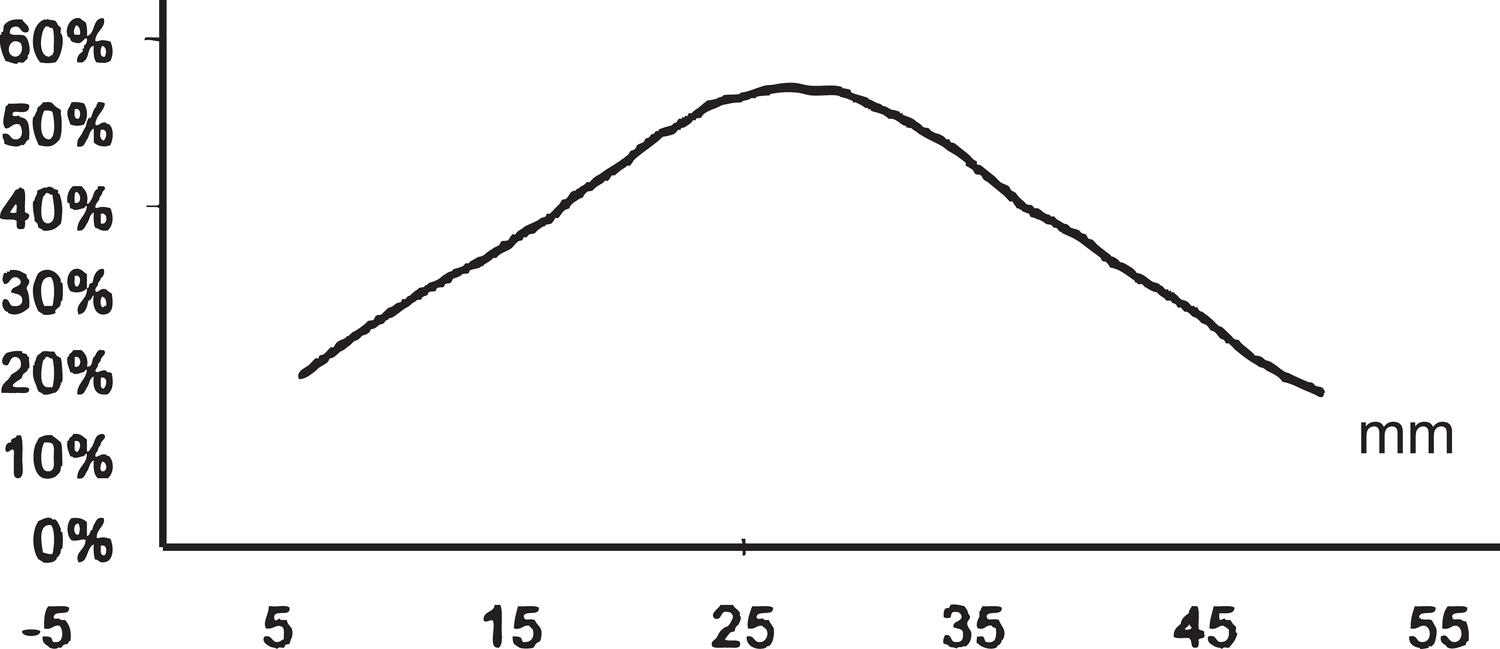

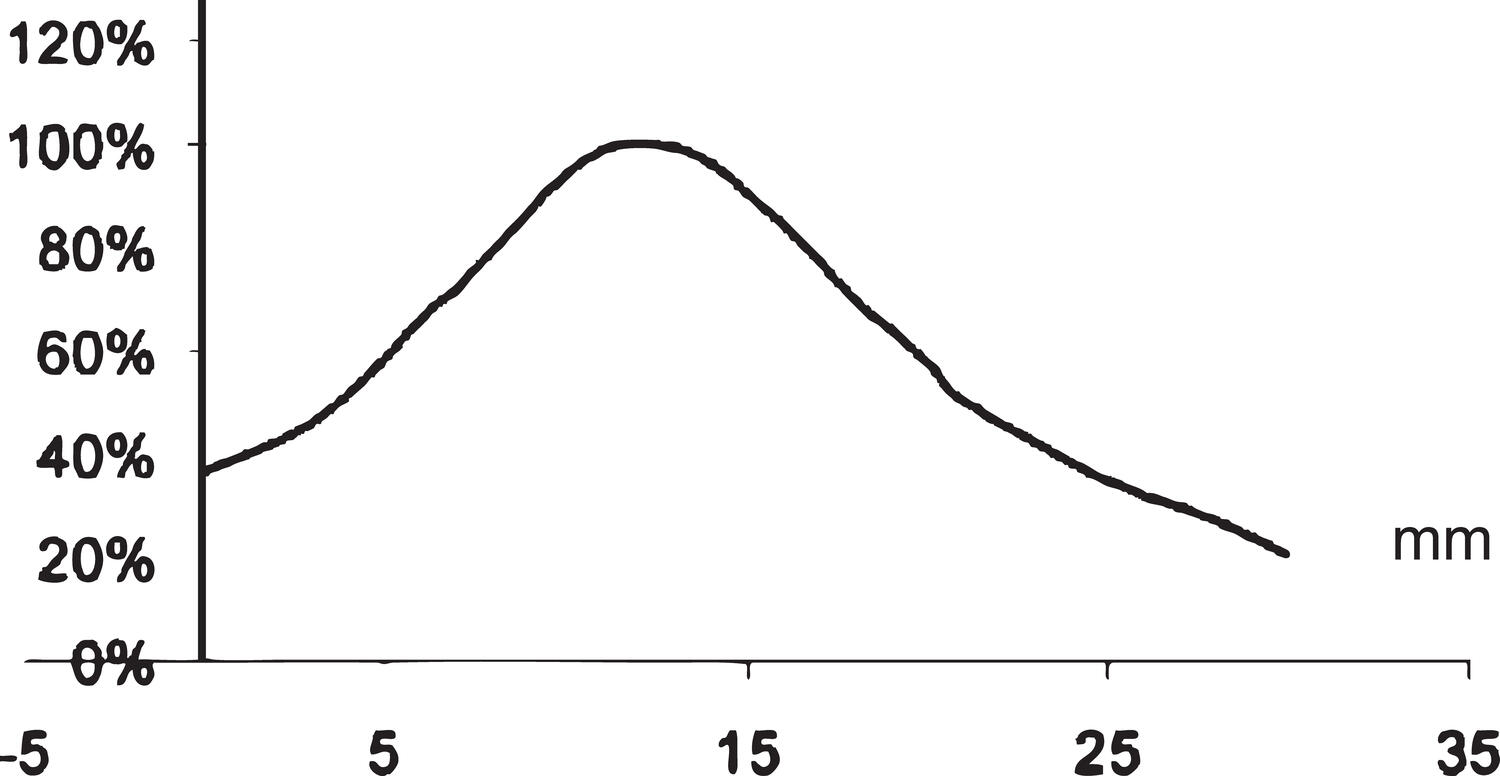

9 mm-es alaplencse | 22 mm-es alaplencse |
|
|

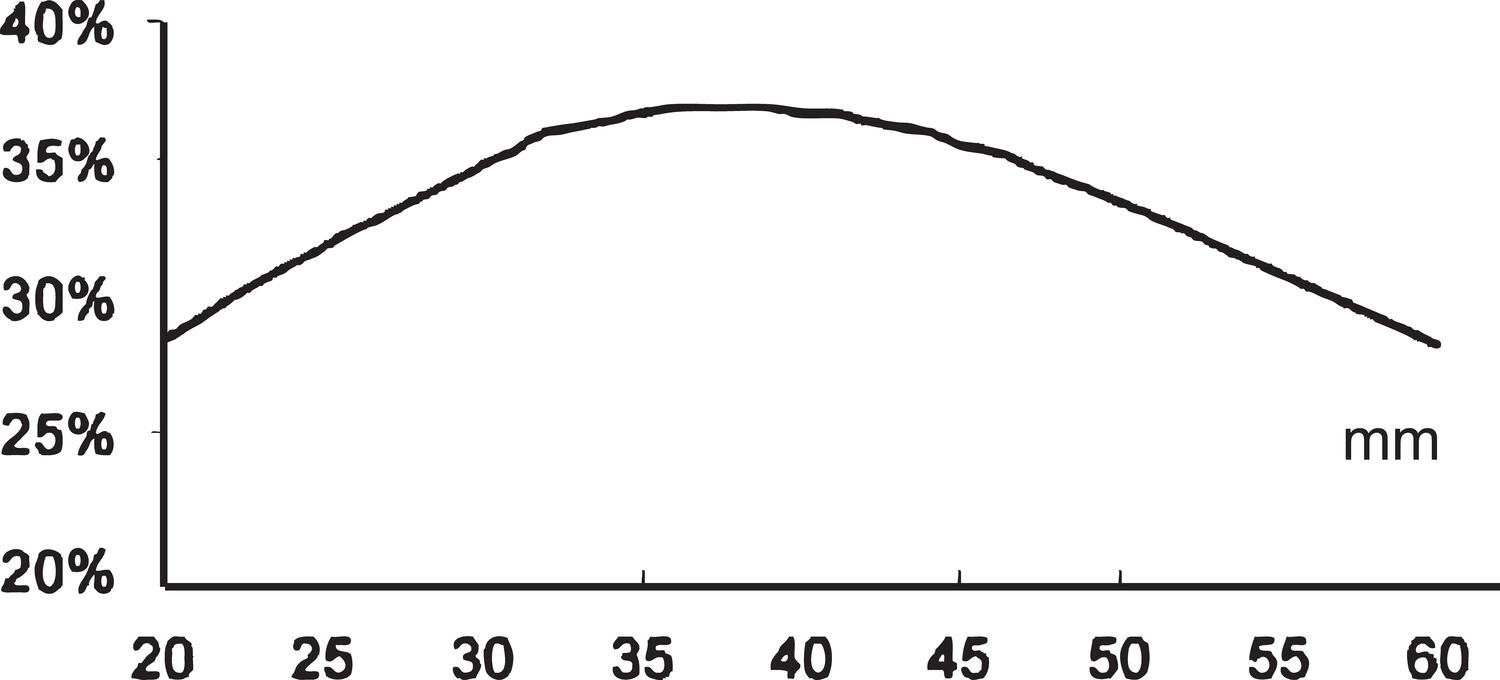

40 mm-es alaplencse |
|
|
|
Letöltés
Adatlap
|
|
|
Megnevezés | Fájlformátum |
|
Adatlap LD46 |
- 6 x Nagy teljesítményű UV LED's
- Tanítható gombos opció
- Egyszerű beállítás +/- gombokkal
- Forgatható 5 pólusú M12 csatlakozó
- PNP/NPN kimenet
Kiválasztott változat
Műszaki adatok
| Dimension (mm) | 31 x 81 x 58 |
|---|---|
| Elektromos csatlakozás | M12, 5 pólusú csatlakozó |
| Érzékenység beállítása | Igen |
| Érzékenység beállítása | Kézi beállítás +/- és SET gombbal |
| Fotocellás technológia | Lumineszcencia |
| Időfunkció | 20 ms választható |
| IP-osztály | IP67 |
| Jóváhagyások | CE, UL |
| Kilépés | NPN, PNP |
| LED-kijelzés | Sárga OUTPUT LED |
| LED-kijelzés | Igen |
| Lencse anyaga | Üveg |
| Light type | UV LED |
| Max. felvett teljesítmény | 0,05 A |
| Max. kimeneti áram | 0,1 A |
|---|---|
| Max. tárolási hőmérséklet | 70 °C |
| Max. távolság | 20 mm |
| Max. üzemi hőmérséklet | 55 °C |
| Min. tárolási hőmérséklet | -20 °C |
| Min. távolság | 10 mm |
| Min. üzemi hőmérséklet | -10 °C |
| Reakcióidő | 0,25 ms |
| Tápfeszültség | 15-30 V DC |
| Test anyaga | Alumínium |
| Type of light | LED |
| Tömeg | 180 g |
