DATASENSING
S85 - Távolság szenzor
Az S85 sorozat készülékei prizmás reflektor használata nélkül is alkalmasak nagy pontosságú mérések nagy távolságban való végrehajtására. Az érzékelőnek két kimenete is van a kívánt távolságú jelhez.
A fókuszált 2. osztályú lézernek és az innovatív beépített szoftvernek köszönhetően az S85 sorozat ideális a rendkívüli pontosságot igénylő mérésekhez. Az érzékelő pontossága 20 m-ig terjedő távolságok esetében 7 mm, 1 mm felbontással és 1 mm ismételhetőséggel.

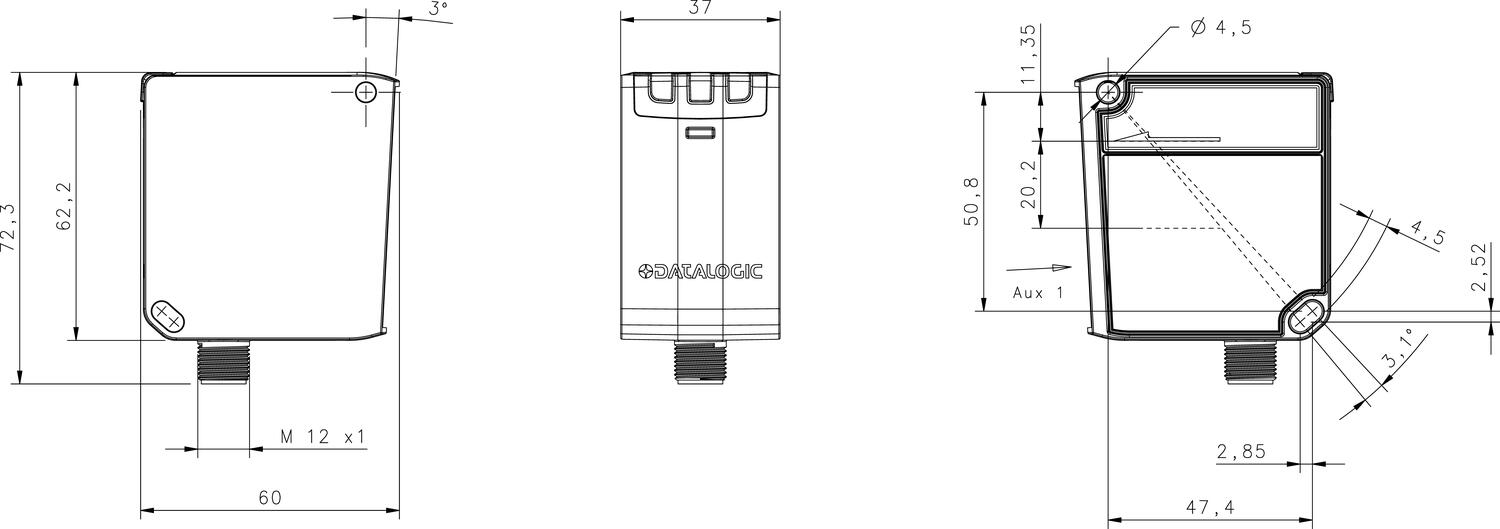

Méretek
S85 |
|
Bekötés

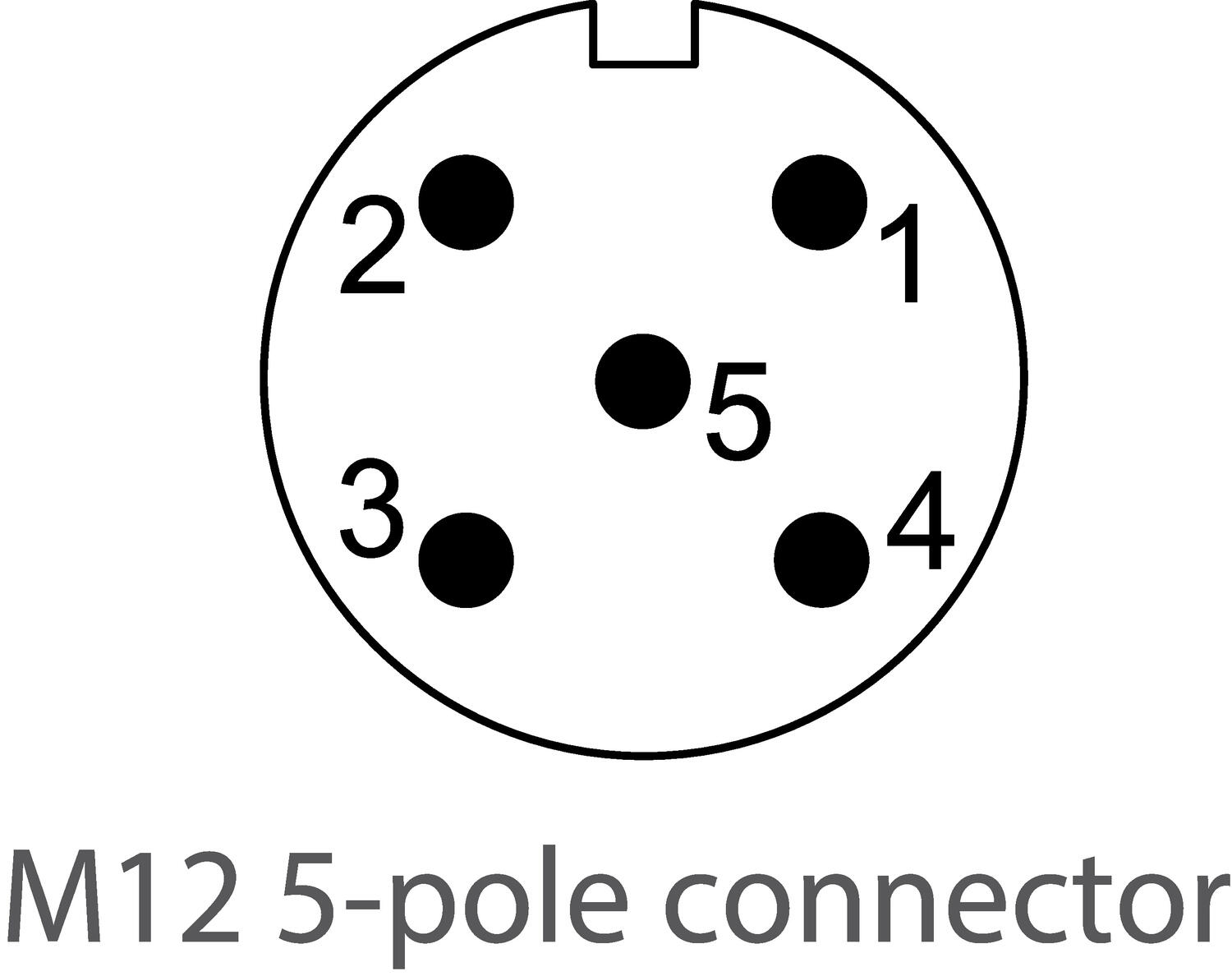

Alap
| Tű | Kábel színe | S85-MH-5-Y03-OOV | S85-MH-5-Y03-OOI |
1 | Barna | 24 V ±20% | 24 V ±20% | |
2 | Fehér | Q2 | Q2 | |
3 | Kék | 0 V | 0 V | |
4 | Fekete | Q1 | Q1 | |
5 | Szürke | Analóg kimenet 0–10 V | Analóg kimenet 4–20 mA |

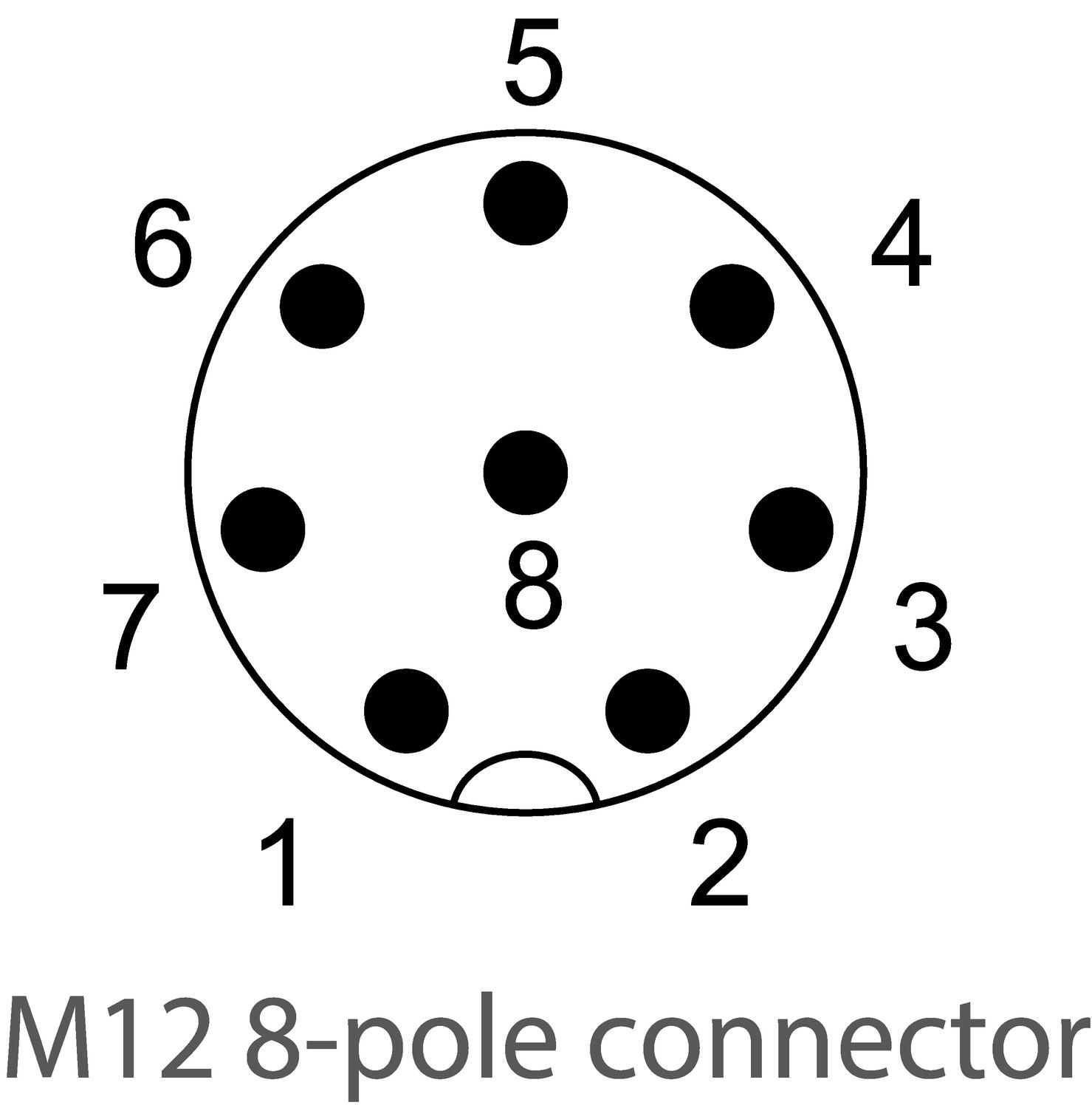

Speciális
| Tű | Kábel színe | S85-MH-5-Y13-OOIVY | S85-MH-5-Y13-OOY |
1 | Fehér | RS485 - | RS485 - | |
2 | Barna | 24 V ±20% | 24 V ±20% | |
3 | Zöld | Analóg kimenet (0–10 V/4–20 mA) | Nem használt | |
4 | Sárga | Q1 | Q1 | |
5 | Szürke | Q2 | Q2 | |
6 | Rózsaszín | RS485 + | RS485 + | |
7 | Kék | 0 V | 0 V | |
8 | Vörös | Többfunkciós bemenet | Többfunkciós bemenet |
|
|
|

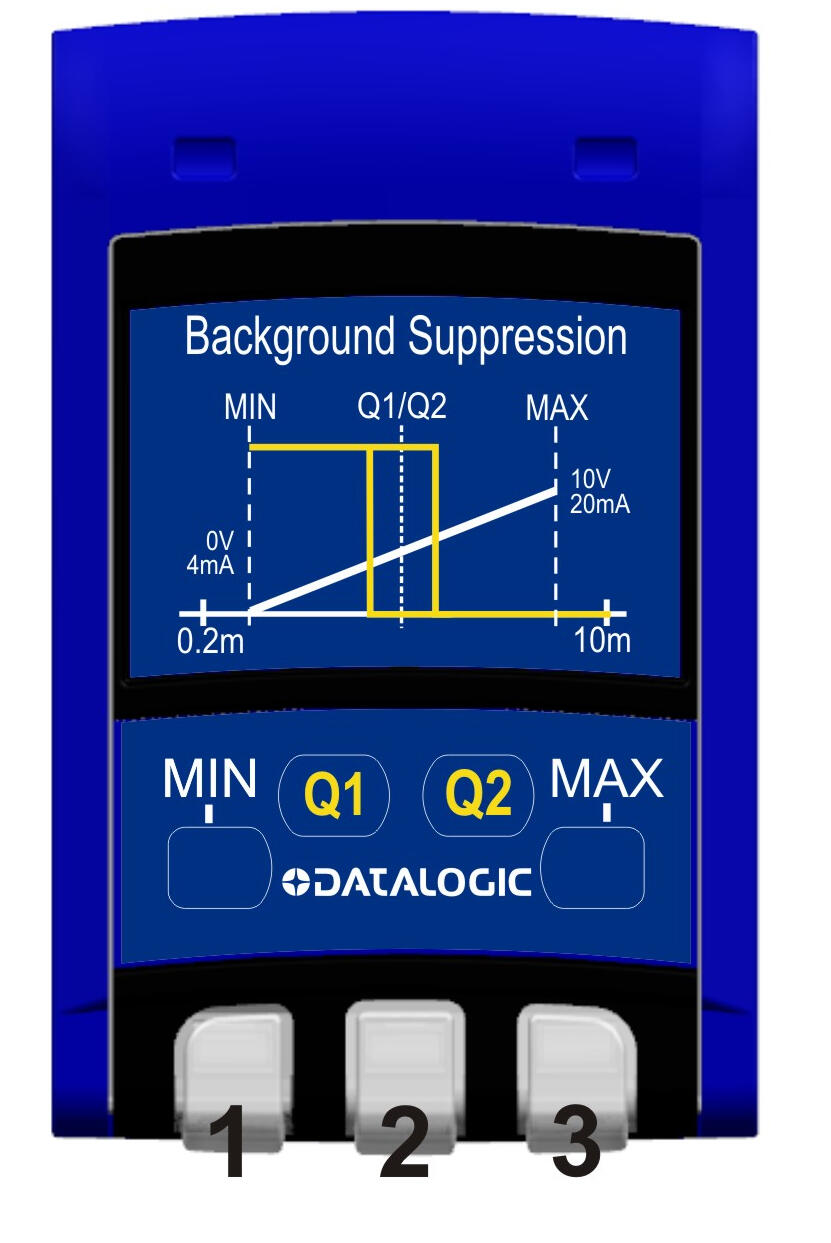

Alapbeállítás
Az érzékelő alapbeállítása min. 200 mm, max. 10 000 mm nagyságú fehér felülettel szemben való mérésre vonatkozik, a két digitális kimenet 500 mm értékre van állítva.
A paramétereket az elöl található nyomógombokkal lehet módosítani, a lézert a kívánt távolságban lévő tárgyra irányozva.
Kijelzés | |
LED 1 | Q1 sárga |
LED 2 | Q2 sárga |
LED 3 | Tápfeszültség bekapcsolva, Zöld / Tartományon kívül, Vörös |
Nyomógombok | Beállítás |
MIN | Min. távolság értéke |
MAX. | Max. távolság értéke |
Q1 | 1. digitális kimenet |
Q2 | 2. digitális kimenet |
MIN+MAX | Visszaállítási távolság |
MAX+Q1 (MIN+Q2) | Digitális kimenet visszaállítása |

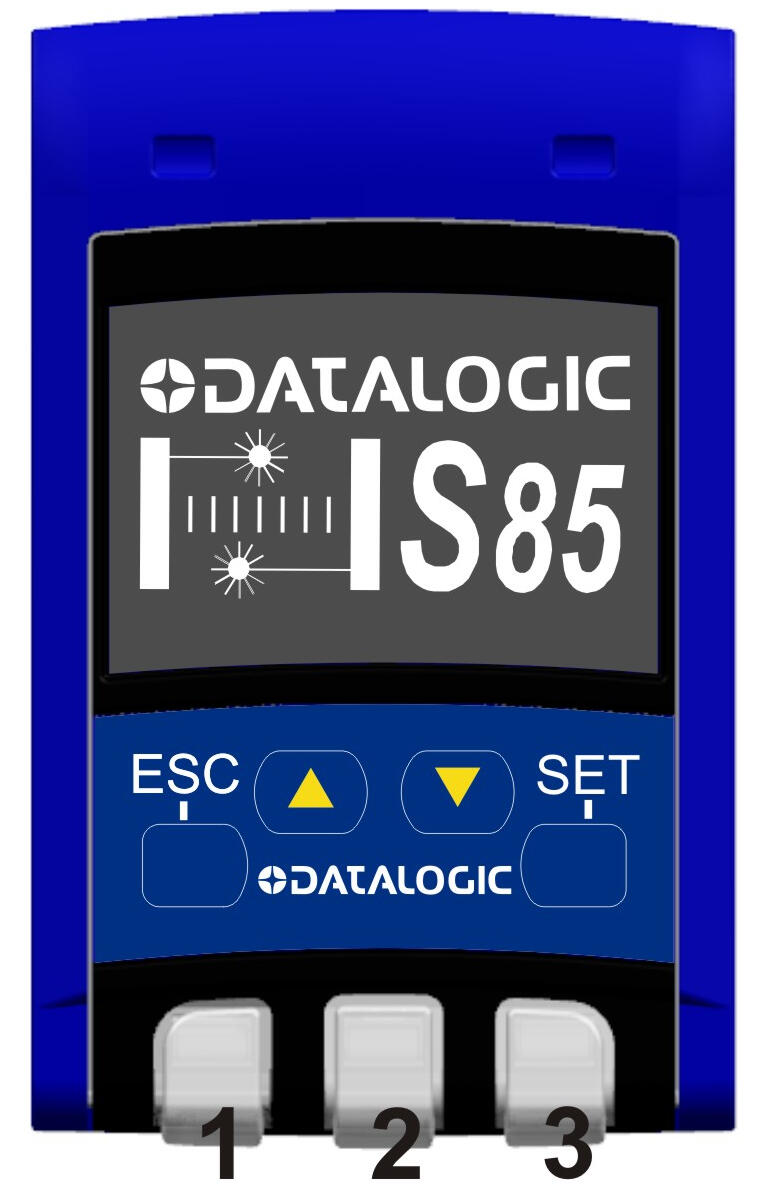

Speciális beállítás
Az érzékelő alapbeállítása min. 200 mm, max. 10 000 mm nagyságú fehér felülettel szemben való mérésre vonatkozik, a két digitális kimenet 500 mm értékre van állítva.
A paramétereket az elöl található nyomógombokkal lehet módosítani, a lézert a kívánt távolságban lévő tárgyra irányozva.
Kijelzés | |
LED 1 | Q1 sárga |
LED 2 | Q2 sárga |
LED 3 | Tápfeszültség bekapcsolva, Zöld / Tartományon kívül, Vörös |
Menü | Funkciók |
OUT 1 | 1. digitális kimenet: Világos/sötét csatolás, digitális kimenet funkciója: PNP, NPN nyomás-húzás, Riasztás |
OUT 2 | 2. digitális kimenet: Világos/sötét csatolás, digitális kimenet funkciója: PNP, NPN nyomás-húzás, Riasztás |
HISZTERÉZIS | Hiszterézisszint: 5–1000 mm |
ANALÓG KIMENET | Feszültség: 0–10 V, áramerősség: 4–20 mA |
TÖBBFUNKCIÓS BEMENET | LÉZER KI; Teach In; RS485 adatküldés |

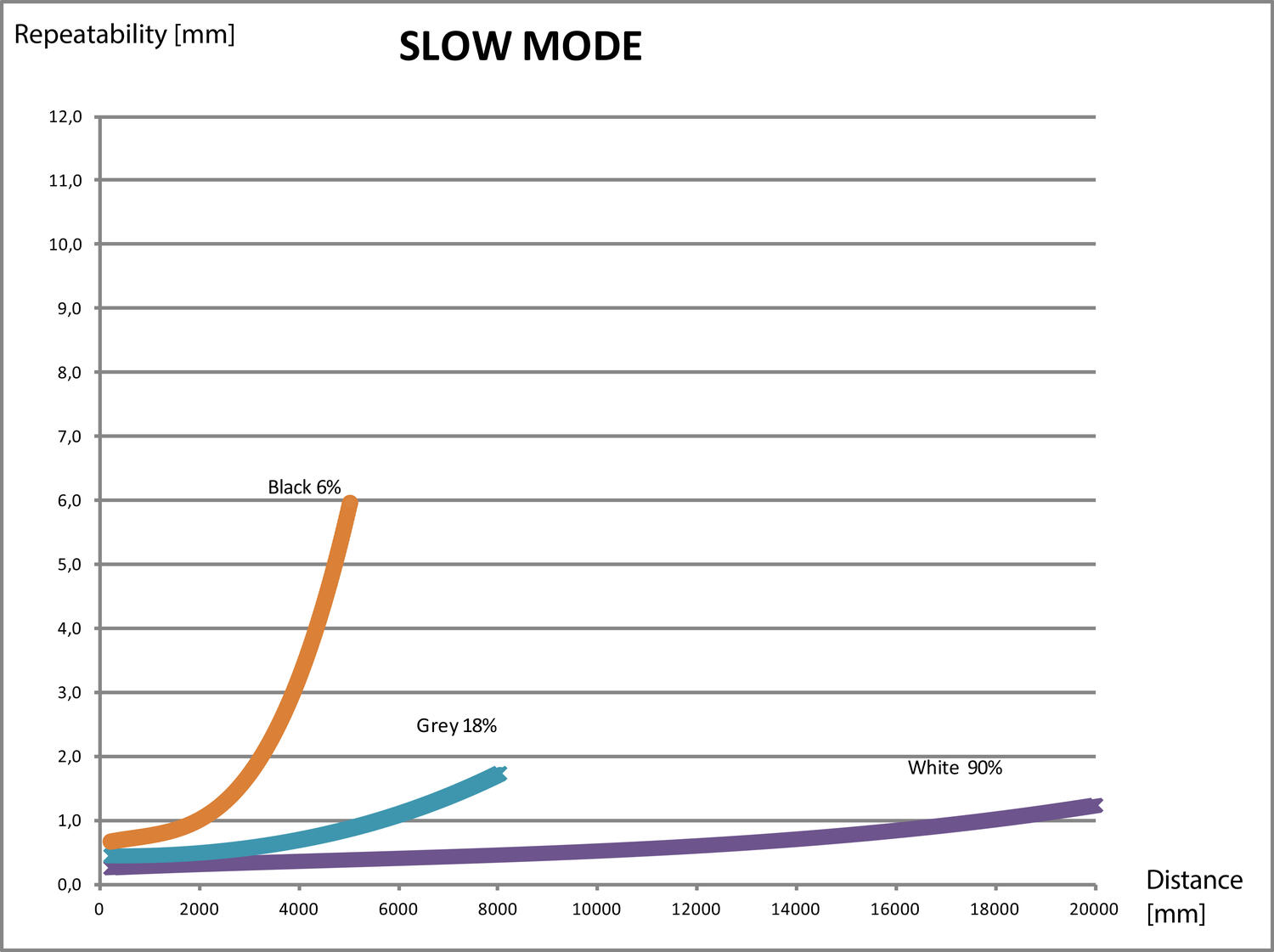

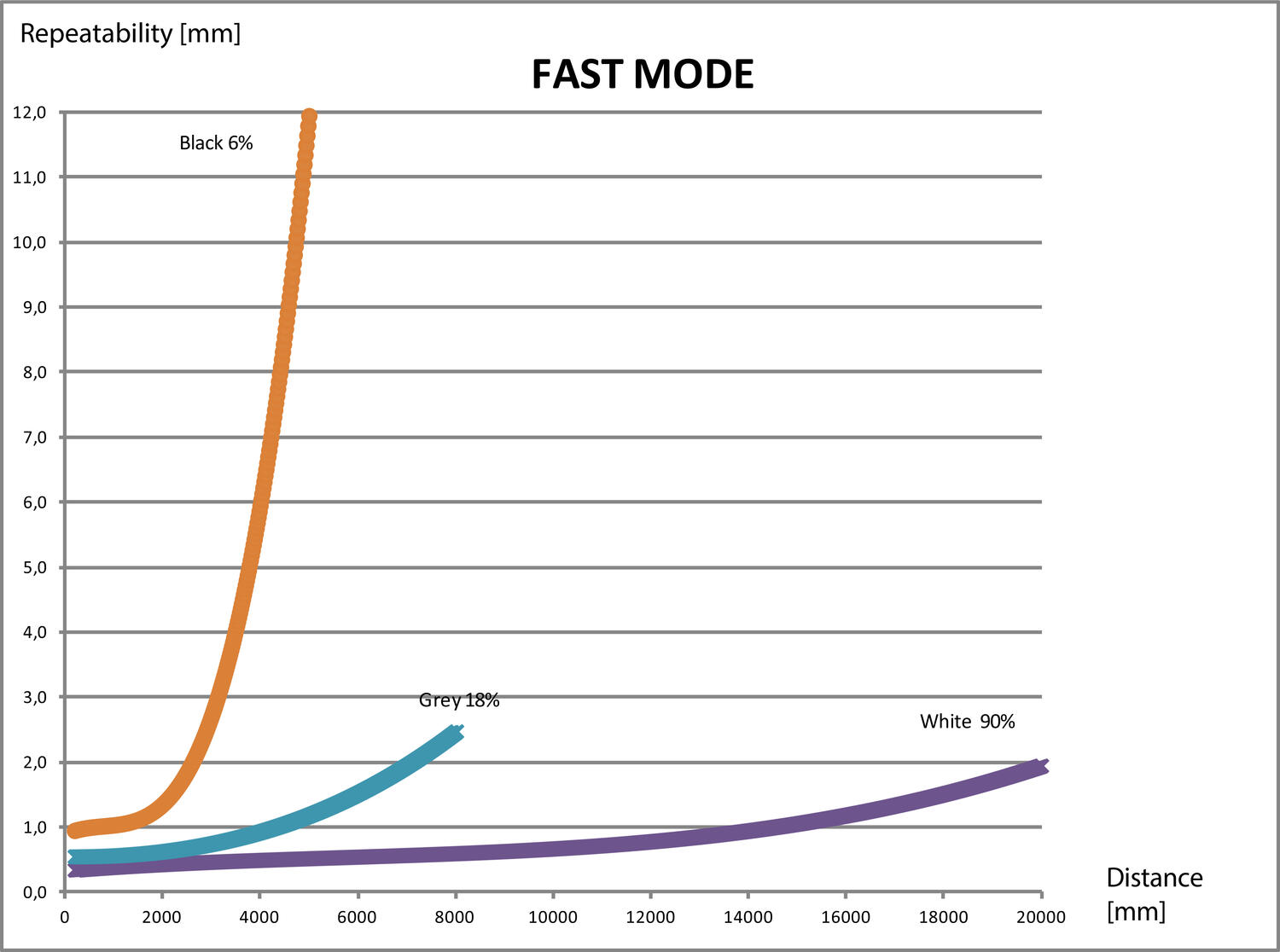

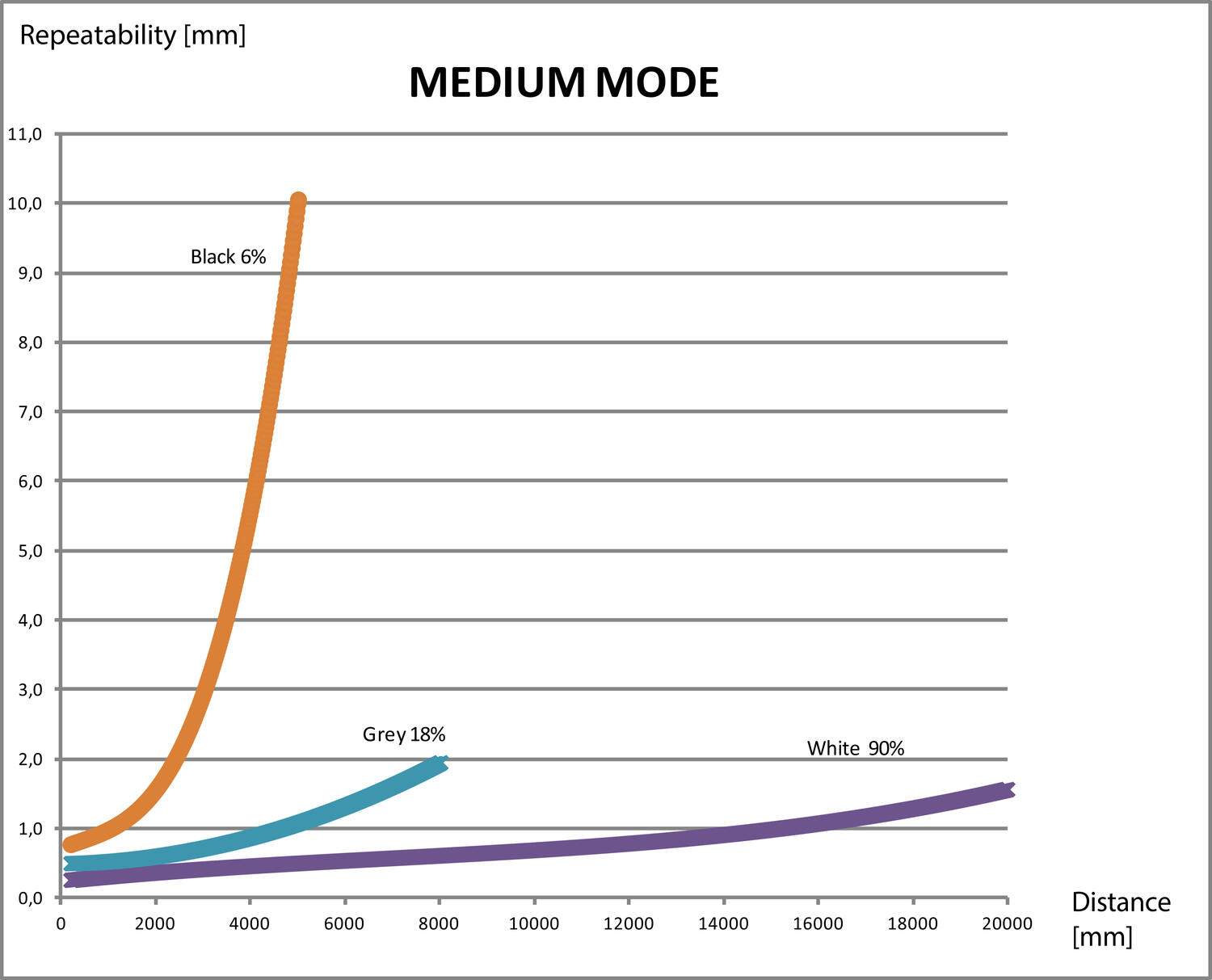

ÁTLAG | Reakcióidő: LASSÚ, KÖZEPES, GYORS |
RS485 | N° csomópont; Engedélyezés; Befejezés; Kimeneti üzemmód; Késleltetés (0–254 ms) |
BŐVÍTHETŐ KIMENET | Analóg kimenet: Visszaállítás, MIN. és MAX. távolság |
GYÁRI VISSZAÁLLÍTÁS | Gyári beállítás |
INFO | Szoftververzió |
- Mérési hatótáv 20m-ig
- Analóg kimenet 4-20 mA vagy 0-10 V
- 2 digitális kimenet
- RS485 fejlett modelleken
- IP67 ipari fémház
Kiválasztott változat
Műszaki adatok
| Dimension (mm) | 60 x 72 x 37 |
|---|---|
| Elektromos csatlakozás | M12, 8 pólusú csatlakozó |
| Érzékenység beállítása | Nyomógombok és kijelző |
| Fotocellás technológia | Távolságmérő lézer |
| Funkció | Sötétre kapcsol / Világosra kapcsol |
| IP-osztály | IP67 |
| Jóváhagyások | CE, UL |
| Kilépés | NPN, PNP, Push/Pull |
| LED-kijelzés | Sárga LED jelzi a kimenetet, zöld LED tápfeszültség, vörös LED mérési tartományon kívül |
| LED-kijelzés | Igen |
| Lencse anyaga | PMMA |
| Light type | Vörös lézer |
| Max. kimeneti áram | 0,1 A |
|---|---|
| Max. tárolási hőmérséklet | 70 °C |
| Max. távolság | 20000 mm |
| Max. üzemi hőmérséklet | 50 °C |
| Min. tárolási hőmérséklet | -25 °C |
| Min. távolság | 200 mm |
| Min. üzemi hőmérséklet | -15 °C |
| Reakcióidő | 15 ms |
| Tápfeszültség | 24 V DC |
| Test anyaga | Zinc Alloy |
| Tömeg | 250 g |
