DATASENSING
SG2-E 50/90 presence
SG2-Bővített (50/90mm)

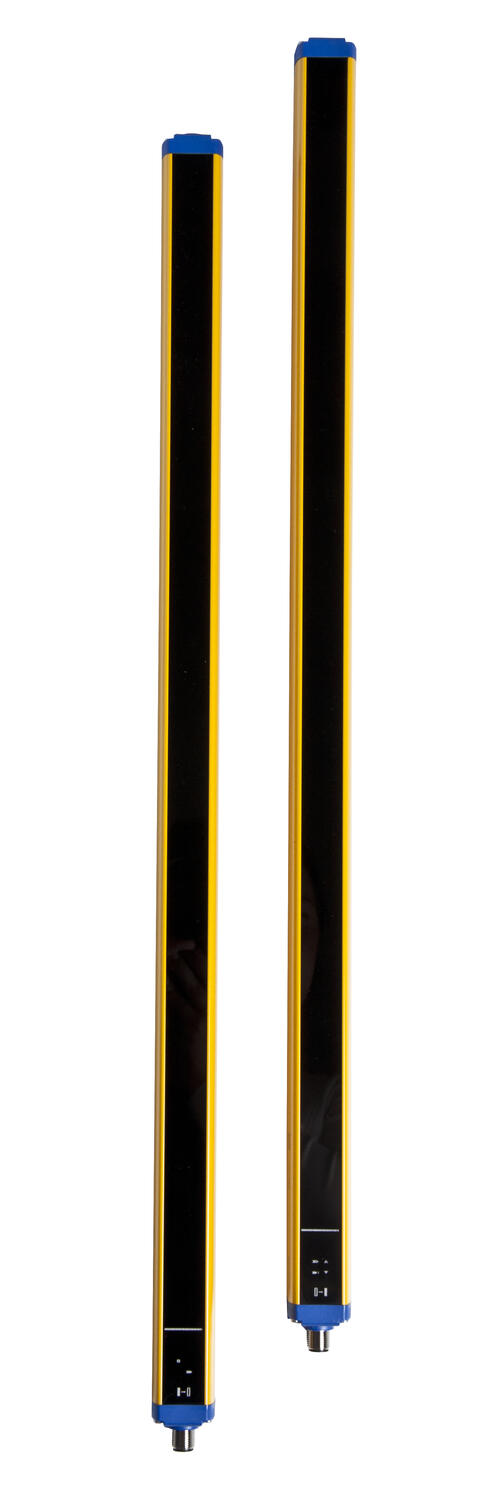

Az SG2-Extended-Närvarokontroll egy 19 m hatótávolságú fényfüggöny, amely annak ellenőrzésére szolgál, hogy tartózkodik-e valaki egy bizonyos területen. A fényfüggöny vízszintesen elhelyezve 34 négyzetméternyi területet fed le.
A fényfüggöny 50 és 90 mm felbontással kapható, attól függően, hogy milyen magasra helyezik.
Az SG2-Extended-Närvarokontroll fényfüggöny beépítve tartalmaz felügyelt visszaállítást, bemenetet a külső kontaktorok felügyeletére, valamint két biztonságos, elektronikus rövidzárlat-érzékelő kimenetet.
Ez azt jelenti, hogy az SG2-Extended-Närvarokontroll „önállóan” is működik, tehát nincs szüksége külön működtetőegységre.
Az SG2-Extended-Närvarokontroll fényfüggönyt az elforgatható tartóval (ST-K4ROT) együtt, kompletten szállítjuk.
Az SG2-Extended-Närvarokontroll fényfüggönyt a standard tartóval (ST-KSTD) együtt, kompletten szállítjuk.

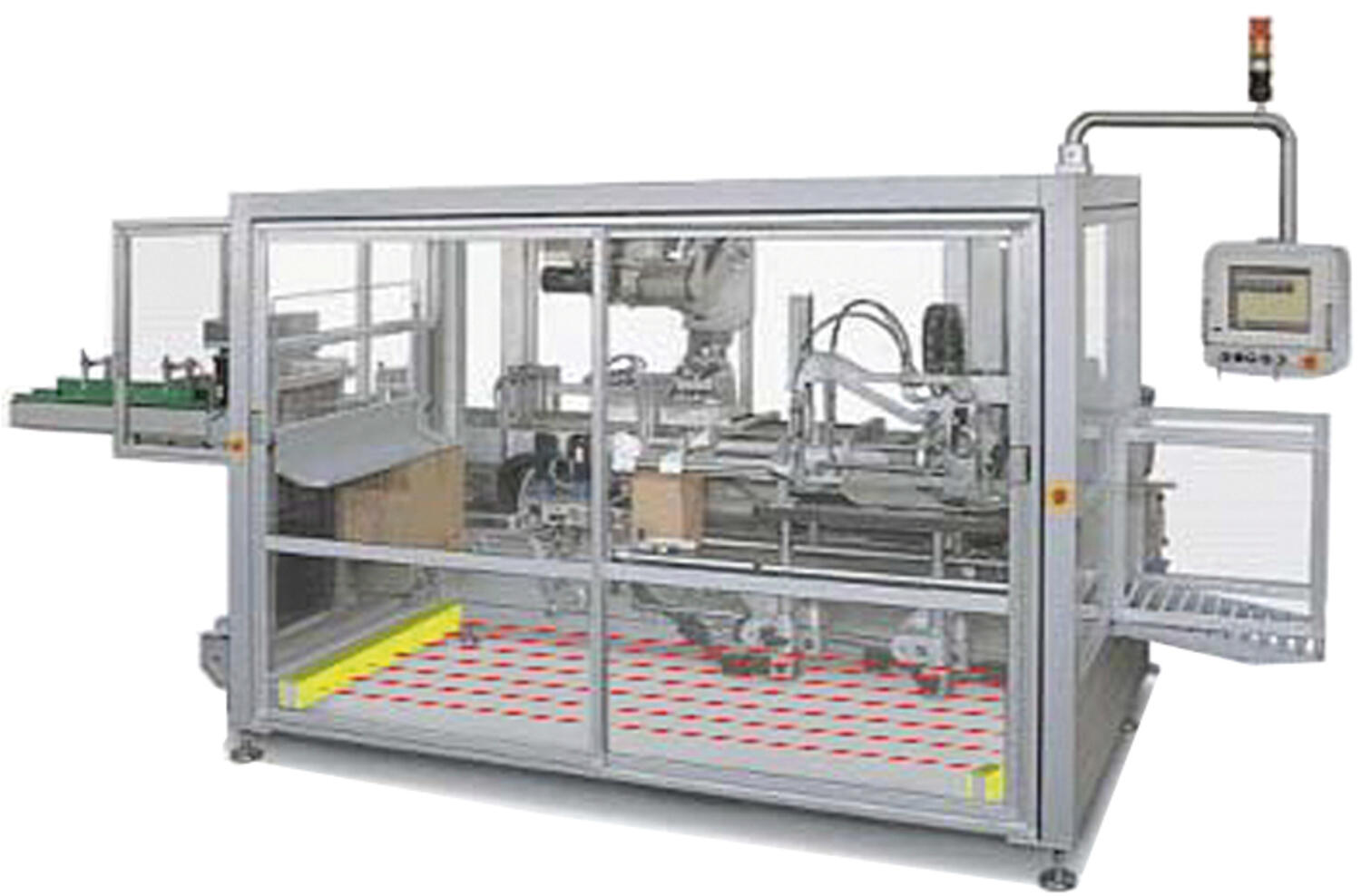

Alkalmazás
|
|
Készítsd el a bekötésről szóló PDF-et. /Markus
Bekötés
Az SG2-Extended-Närvarokontroll bekötése
Vevő | Adó | ||||
|
| ||||
| |||||

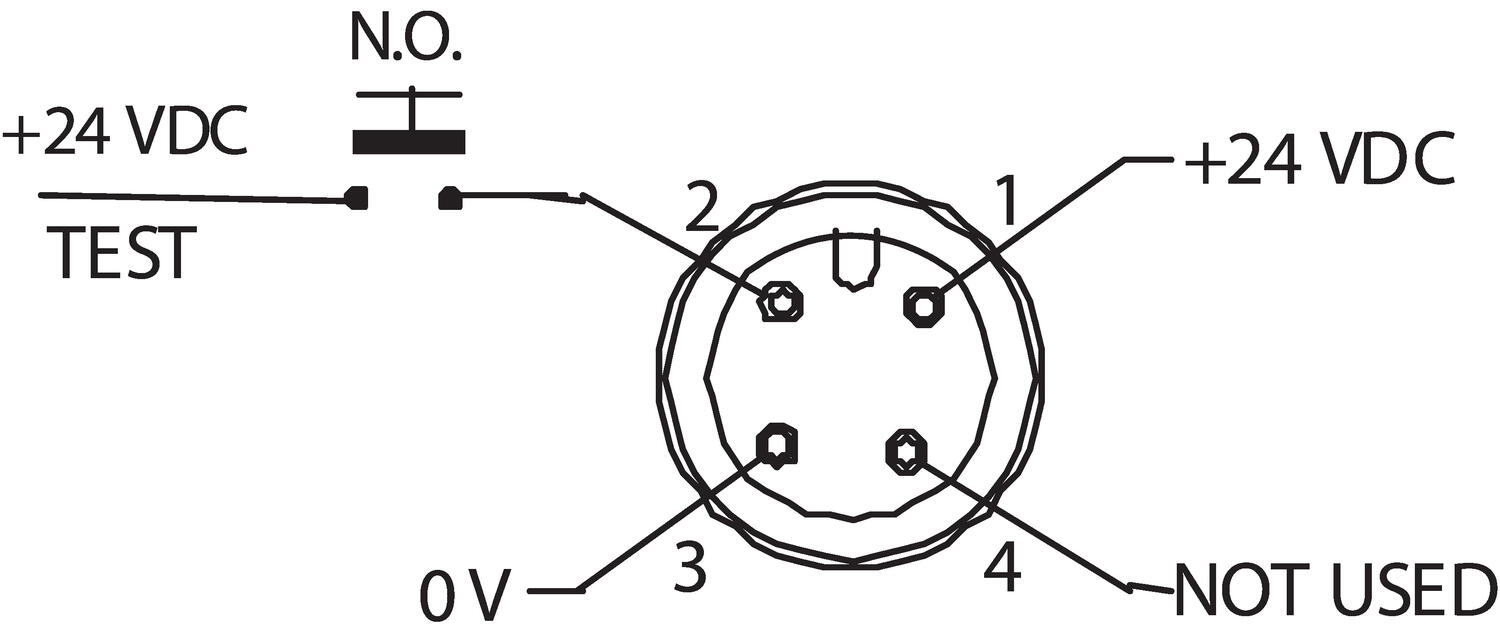

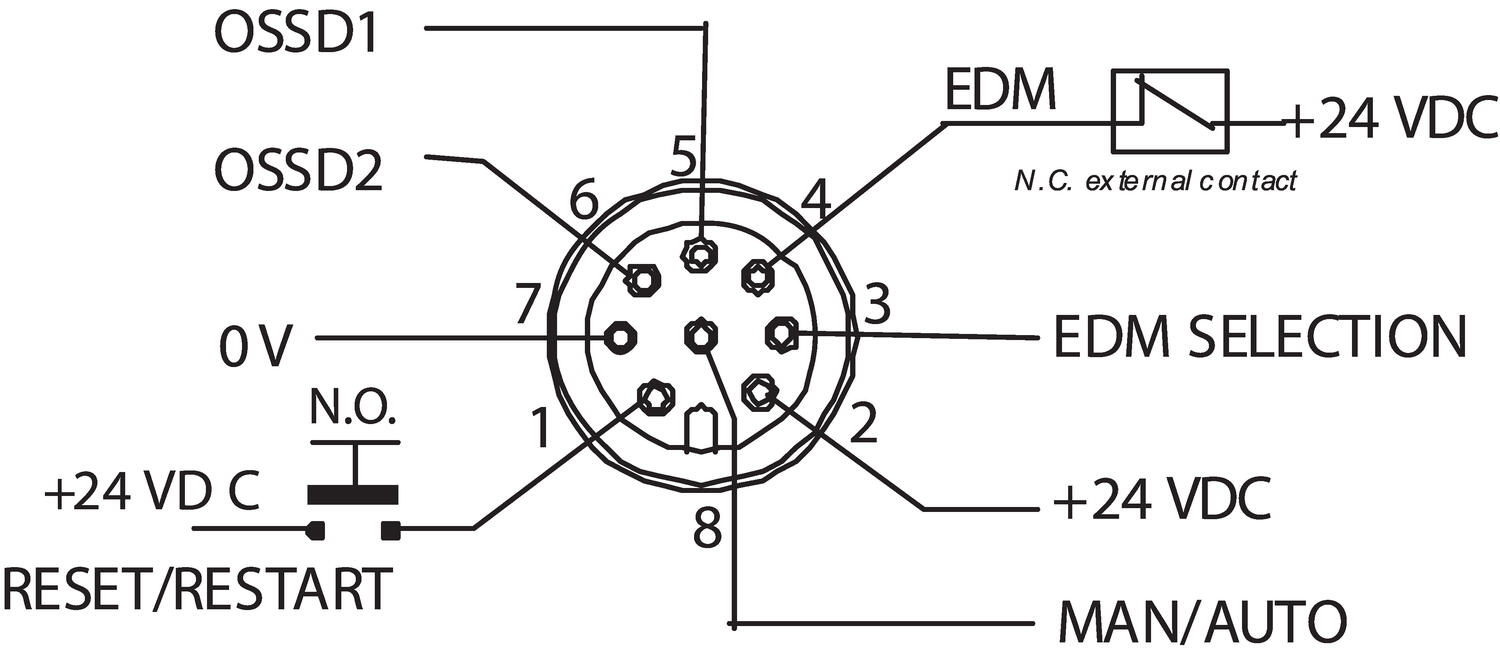

Vevő (Rx), 8 pólusú, M12-es érintkező | Adó (Tx), 4 pólusú, M12-es érintkező | ||||
1 | = fehér | = visszaállítás/újraindítás | 1 | = barna | = +24 V váltakozó áram (mérőfeszültség) |
2 | = barna | = +24 V váltakozó áram (mérőfeszültség) | 2 | = fehér | = TESZT |
3 | = zöld | = EDM-aktiválás (lásd a lenti táblázatot) | 3 | = kék | = 0 V (mérőfeszültség) |
4 | = sárga | = EDM | 4 | = fekete | = Nem használt |
5 | = szürke | = OSSD1 (PNP) |
|
|
|
6 | = rózsaszín | = OSSD2 (PNP) |
|
|
|
7 | = kék | = 0 V (mérőfeszültség) |
|
|
|
8 | = vörös | = visszaállítás választása FIGYELEM! Csatlakoztatni kell! Lásd lent |
|
|
|
Az SG2-Extended-Närvarokontroll konfigurálása
Funkció | Csatlakoztatás ehhez: | Állapot |
|
|
|
Teszt | +24 V egyenáram | Teszt BE |
Nincs csatlakoztatva vagy 0 V | Teszt KI | |
Visszaállítás | +24 V egyenáram | Visszaállítás BE |
Nincs csatlakoztatva vagy 0 V | Visszaállítás KI | |
EDM aktiválása | +24 V egyenáram | EDM kikapcsolva |
Nincs csatlakoztatva vagy 0 V | EDM bekapcsolva | |
EDM | NC-kapcsolat pl. a kontaktortól | Az EDM aktív |
Nincs csatlakoztatva vagy 0 V | Az EDM nem aktív | |
Kézi/automatikus visszaállítás | OSSD 1 | Automatikus visszaállítás |
OSSD 2 | Kézi visszaállítás |

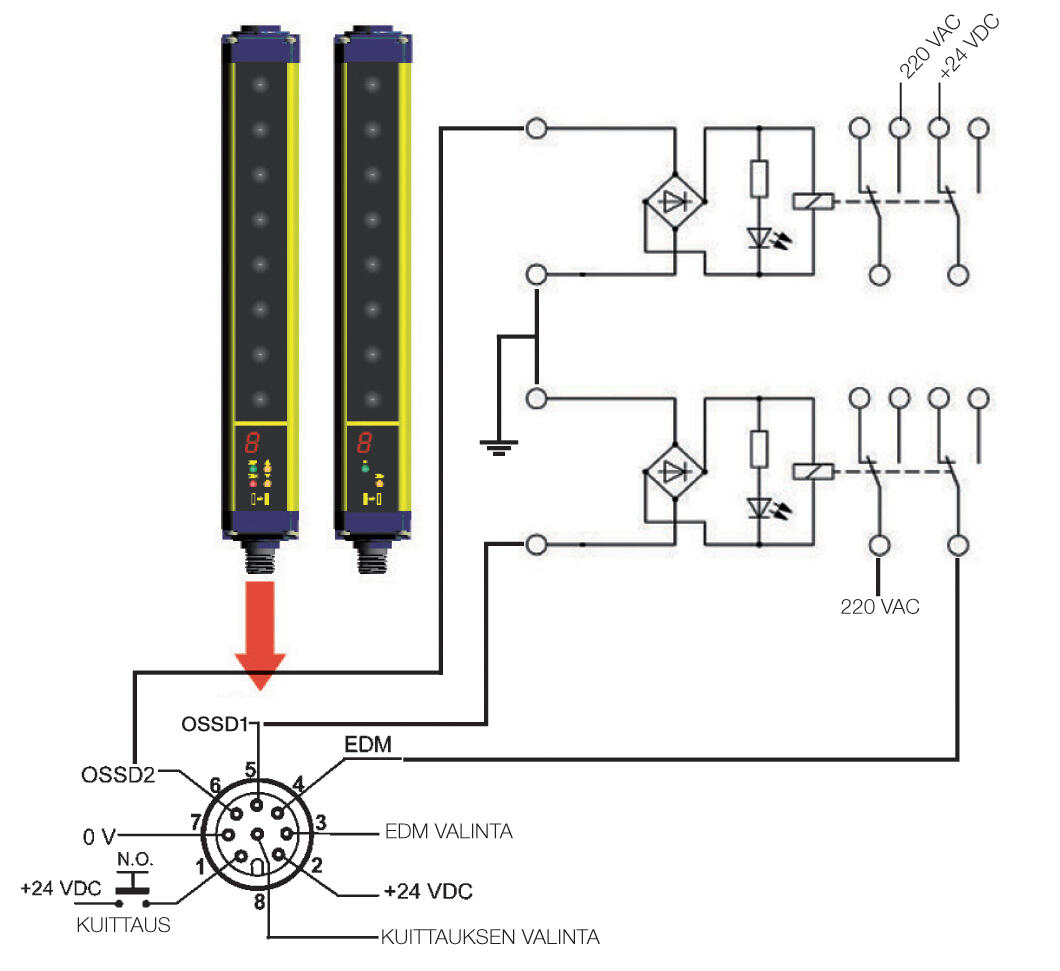

EDM-csatlakoztatás
|
EDM (External Device Monitoring) – Külső kontaktorok figyelése.
- Hatótáv 19m-ig
- Védőmagasság 300-1800 mm
- Type 2 (PLc SIL 2)
- Megfelelő személyek észlelésére veszélyes területen
- Interferencia gátló funkció
Kiválasztott változat
Műszaki adatok
| Biztonságos kimenetek | 2 PNP |
|---|---|
| Egyenáram (DC) | 97,50 % |
| Felbontás | 50 mm |
| Felvett teljesítmény | Adóegység, max. 2 W, vevőegység 3,5 W (terhelés nélkül) |
| Feszültségtűrés | ±20 % |
| Funkció | EDM, Manuális/automatikus újraindítás |
| Hatósugár | 0,2-19 m |
| IP-osztály | IP65 |
| Jóváhagyások | CE, cULus, TÜV |
| Kábelcsatlakozás, adó | M12, 4 pólusú |
| Kábelcsatlakozás, vevő | M12, 8 pólusú |
| LED-kijelzés | 6 x LED + 7 szegmenses LED-kijelző |
| Max. kábelhossz | 50 m |
| Max. üzemi hőmérséklet | 55 °C |
| Max. zárási áram | 0,5 A |
| Megfelelés ezzel: | EMC, LVD, MD |
|---|---|
| Min. üzemi hőmérséklet | 0 °C |
| PL | d (EN ISO 13849-1) |
| Reakcióidő | 9 ms |
| SFF | 98,40% |
| SIL | 2 (EN IEC 61508) |
| Sugarak száma | 9 |
| T1 (élettartam években) | 20 |
| Tápfeszültség | 24 V egyenáram, stabilizált |
| Test anyaga | Alumínium |
| Típus | 2 |
| További tulajdonságok | EDM, visszaállítás, tesztbemenet |
| Védett magasság | 300 mm |
| Veszélyes hiba kialakulásának átlagos várható időtartama (MTTFd) | 273 year |
Termékleírás
Az SG2-Extended-Närvarokontroll egy 19 m hatótávolságú fényfüggöny, amely annak ellenőrzésére szolgál, hogy tartózkodik-e valaki egy bizonyos területen. A fényfüggöny vízszintesen elhelyezve 34 négyzetméternyi területet fed le.
A fényfüggöny 50 és 90 mm felbontással kapható, attól függően, hogy milyen magasra helyezik.
Az SG2-Extended-Närvarokontroll fényfüggöny beépítve tartalmaz felügyelt visszaállítást, bemenetet a külső kontaktorok felügyeletére, valamint két biztonságos, elektronikus rövidzárlat-érzékelő kimenetet.
Ez azt jelenti, hogy az SG2-Extended-Närvarokontroll „önállóan” is működik, tehát nincs szüksége külön működtetőegységre.
Az SG2-Extended-Närvarokontroll fényfüggönyt az elforgatható tartóval (ST-K4ROT) együtt, kompletten szállítjuk.
Az SG2-Extended-Närvarokontroll fényfüggönyt a standard tartóval (ST-KSTD) együtt, kompletten szállítjuk.
Alkalmazás
|
|
Készítsd el a bekötésről szóló PDF-et. /Markus
Bekötés
Az SG2-Extended-Närvarokontroll bekötése
Vevő | Adó | ||||
|
| ||||
| |||||
Vevő (Rx), 8 pólusú, M12-es érintkező | Adó (Tx), 4 pólusú, M12-es érintkező | ||||
1 | = fehér | = visszaállítás/újraindítás | 1 | = barna | = +24 V váltakozó áram (mérőfeszültség) |
2 | = barna | = +24 V váltakozó áram (mérőfeszültség) | 2 | = fehér | = TESZT |
3 | = zöld | = EDM-aktiválás (lásd a lenti táblázatot) | 3 | = kék | = 0 V (mérőfeszültség) |
4 | = sárga | = EDM | 4 | = fekete | = Nem használt |
5 | = szürke | = OSSD1 (PNP) |
|
|
|
6 | = rózsaszín | = OSSD2 (PNP) |
|
|
|
7 | = kék | = 0 V (mérőfeszültség) |
|
|
|
8 | = vörös | = visszaállítás választása FIGYELEM! Csatlakoztatni kell! Lásd lent |
|
|
|
Az SG2-Extended-Närvarokontroll konfigurálása
Funkció | Csatlakoztatás ehhez: | Állapot |
|
|
|
Teszt | +24 V egyenáram | Teszt BE |
Nincs csatlakoztatva vagy 0 V | Teszt KI | |
Visszaállítás | +24 V egyenáram | Visszaállítás BE |
Nincs csatlakoztatva vagy 0 V | Visszaállítás KI | |
EDM aktiválása | +24 V egyenáram | EDM kikapcsolva |
Nincs csatlakoztatva vagy 0 V | EDM bekapcsolva | |
EDM | NC-kapcsolat pl. a kontaktortól | Az EDM aktív |
Nincs csatlakoztatva vagy 0 V | Az EDM nem aktív | |
Kézi/automatikus visszaállítás | OSSD 1 | Automatikus visszaállítás |
OSSD 2 | Kézi visszaállítás |
EDM-csatlakoztatás
|
EDM (External Device Monitoring) – Külső kontaktorok figyelése.
