DATALOGIC
DS4800 Smart focus Ipari lézer scanner
Automatizált Raktározás, Műhelyi alkalmazások
Kiváló olvasási teljesítményével a DS4800 vonalkódolvasó kielégíti a legtöbb ipari alkalmazás követelményeit. Az állítható fókusszal egyszerűen optimalizálható különböző távolságokhoz. A DS4800 rendelkezik az innovatív X-PRESS™ interfésszel, amely megkönnyíti a telepítést és a karbantartást. Az olvasó kapható oszcilláló tükörrel felszerelt kivitelben is.
X-PRESS™
A Datalogic innovatív X-PRESS™ interfésze egyszerűbbé és könnyebbé teszi a telepítést és a karbantartást. A készülék 5 LED-diódája jól áttekinthetően jeleníti meg az állapot- és diagnosztikai információkat. Az olvasó multifunkciós gombjával könnyen kalibrálható a leolvasási skála, a leolvasási távolság és az új kódok betanítása.
ACR4™ (Advanced Code Reconstruction, Speciális kódhelyreállítás, 4. generáció)
A vonalkódok olvasásának hagyományos módszere lineáris olvasásnak is nevezhető. Ebben az eljárásban a lézersugár az elejétől a végéig keresztülhalad a vonalkódon. Az ACR4™ módszernek köszönhetően már nincs szükség a vonalkód egészén való végighaladásra. Az olvasó a vonalkód néhány részleges leolvasásából (amely magának a kódnak a mozgása révén valósul meg) képes a vonalkód rekonstruálására.
Genius™
Windows-alapú konfiguráló program, amellyel egyszerűvé válik a leolvasó telepítése és a távirányítás, a szoftverfrissítés vagy a diagnosztizálás funkciók használata.
Műszaki adatok
Elektromos adatok | D48001000 | DS48001100 | DS48001005 |
Tápfeszültség | 10–30 V egyenáram | 10–30 V egyenáram | 24 V egyenáram ±10% |
Energiafogyasztás | 6 W | 7,5 W | 28,8 W |
Digitális bemenetek | 2 db programozható, optocsatolós, NPN/PNP | ||
Digitális kimenetek | 2 db programozható, optocsatolós | ||
Olvasható jelöléstípusok | Code 2/5, Code 39, Code 93, Code 128, EAN/UPC, EAN128, | ||
Kommunikációs illesztő | Fő port RS232/RS422/RS485 115,2 kbps-ig | ||
Olvasási sebesség | 600–1000 beolvasás/másodperc | ||
Max. felbontás | 0,20 mm-ig (8 mil) | ||
Max. olvasási távolság | 1000 mm-ig 0,50 mm-es (20 mil) vonalkódokon | ||
Max. mélységélesség | 600 mm-ig 0,50 mm-es (20 mil) vonalkódokon | ||
Fényforrás | Látható lézerdióda (630–680 mm) | ||
Működési helyzet | „Online”, „Soros online”, „Automatikus”, „Folyamatos”, „Teszt”, „Ellenőrző” | ||
Csatlakozási helyzet | Pass Through, Mester/Szolga, Multiplexer | ||
Lézerosztály | IEC 825-1 – 2. osztály; CDRH – II. osztály | ||
Programozási alternatíva | X-PRESS™ interfész | ||
Felhasználói illesztő | X-PRESS™ interfész | ||
Többcímkés olvasás | 10-ig terjedő szám ugyanabban a fázisban. | ||
Motorvezérlés | Motor be/ki és motorvezérlő szoftver. | ||
Lézervezérlés | A biztonsági rendszer kikapcsolja a lézert, ha a motor leáll vagy elromlik. | ||
Kijelző | 16 x 2 | ||
Mechanikai adatok | D48001000 | DS48001100 | DS48001005 |
Tömeg | 570 g | 780 g | 580 g |
Ház anyaga | Alumínium | ||
Üzemeltetési hőmérséklet | 0 és +50 °C között | 0 és +50 °C között | -35 és +50 °C között |
Tárolási hőmérséklet | -20 és +70 °C között | -20 és +70 °C között | -35 és +70 °C között |
Tokozat védelmi fokozata | IP65 | ||
Olvasóablak szöge | Egyenes vagy 90° tükörrel | ||
Leolvasási szög | Max. dőlés 50° | ||

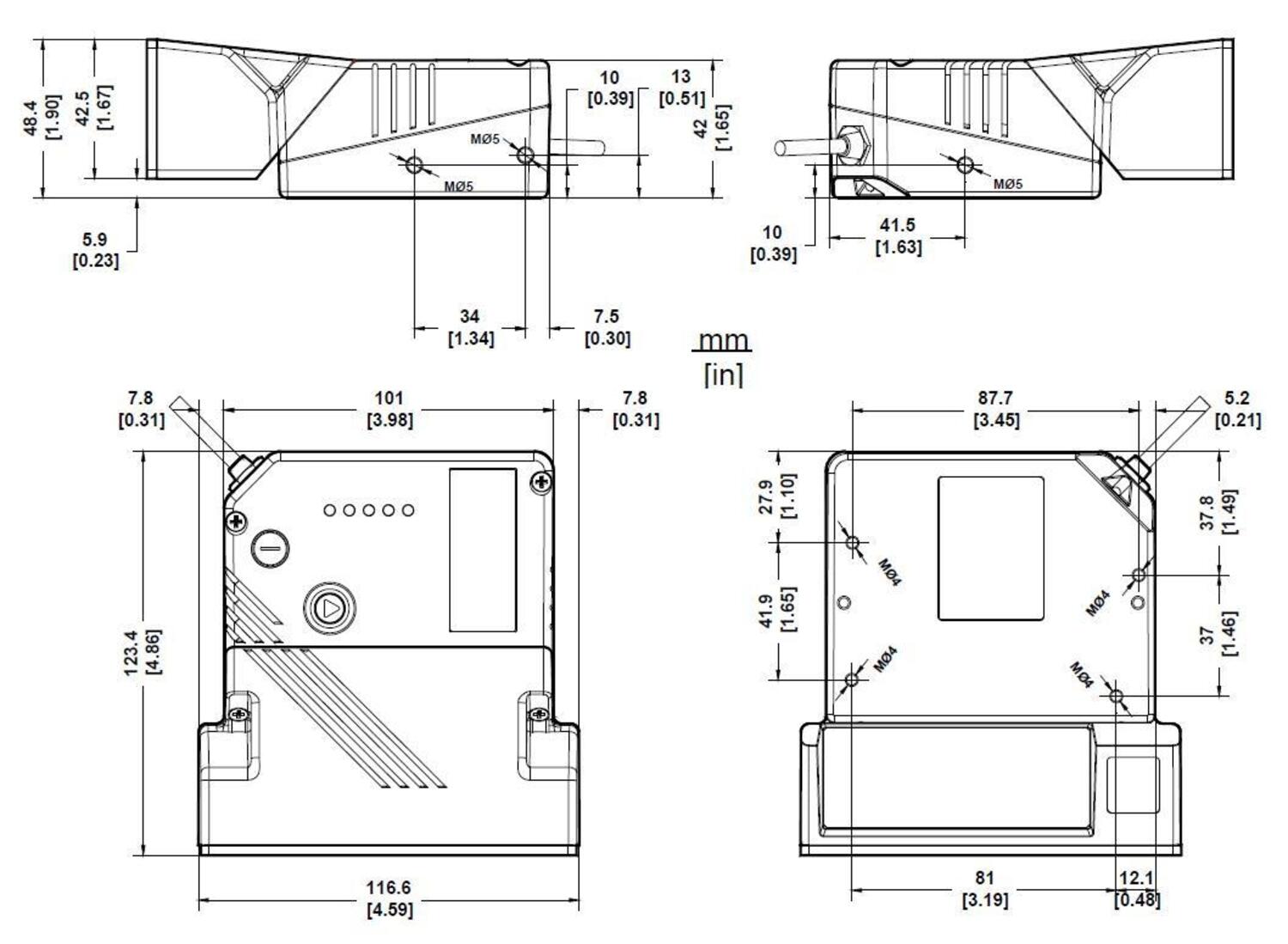

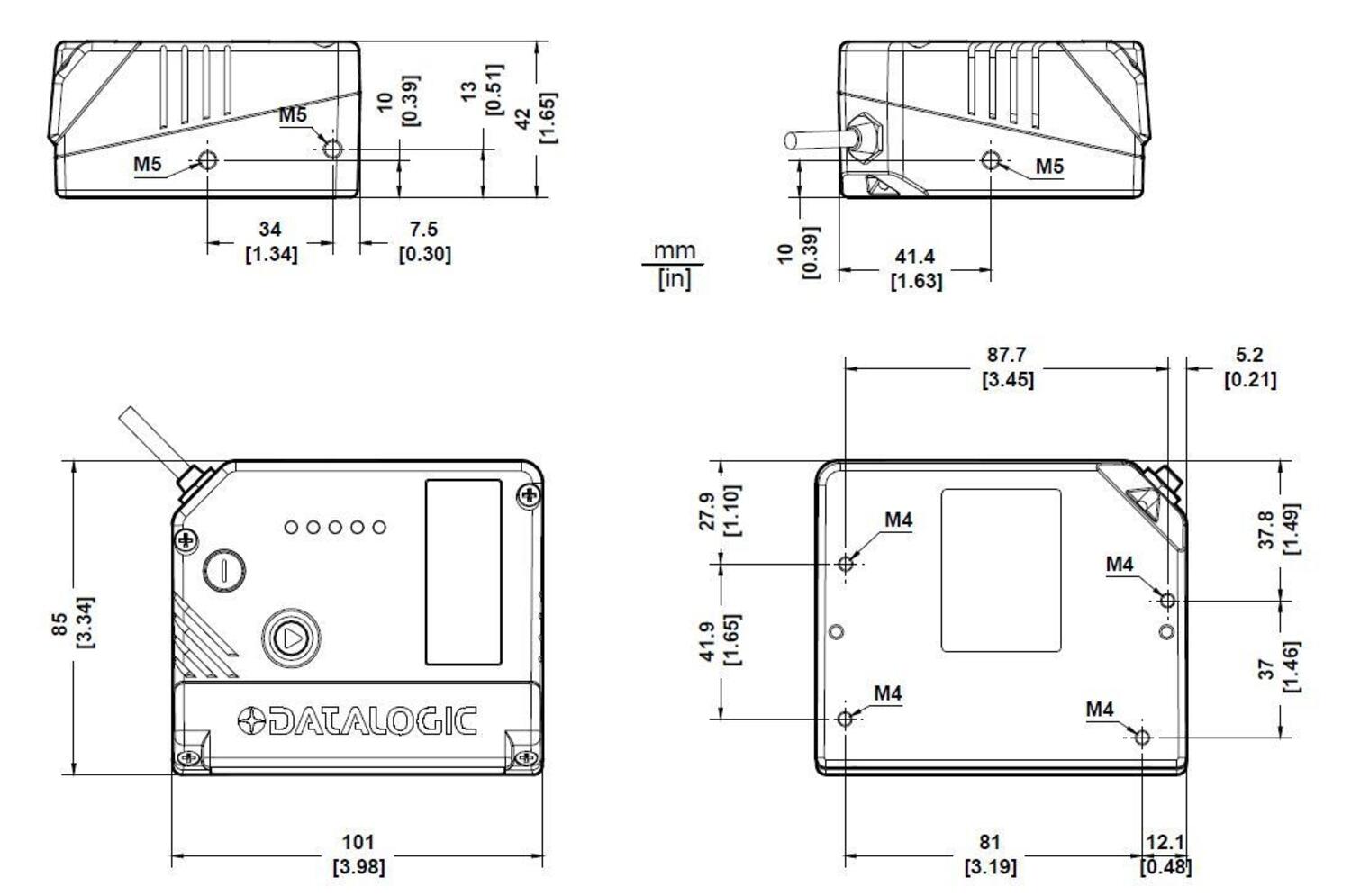

Méretek
|
|
Lineáris típus | Oszcilláló tükörrel |
Rendelési szám
Rendelési szám | Megnevezés |
DS4800–1000 | FÓKUSZÁLLÍTÁS, LINEÁRIS |
DS4800-1100 | FÓKUSZÁLLÍTÁS, OSZCILLÁLÓ TÜKÖR |
DS4800–1005 | FÓKUSZÁLLÍTÁS, SZUBZÉRÓ |
GFC40 | 105 FOKOS TÜKÖR DS4800 |
GFC100 | TÜKÖRÁLLÍTÁS, ÉRINTKEZŐOLVASÁS |
BK4000 | L ALAKÚ TARTÓ (5 DB) |
BK4001 | U ALAKÚ TARTÓ (5 DB) |
- Kifutott termék, új felhasználáshoz DS5100 ajánlott
- X-PRESS™ interfész
- ACR4™
- Genius™
- Olvasási távolság 1000 mm
Kiválasztott változat
Műszaki adatok
| Ablak leolvasási szöge | Egyenes vagy 90° tükörrel |
|---|---|
| Betekintési szög | Max 50º |
| Csatlakozási módok | Pass through, mester/szolga, multiplexer |
| Digital Inputs | 2 |
| Digitális interfész | Fő port RS232/RS422/RS485 115.2 kbps-ig |
| Digitális kimenetek | 2 |
| Felbontás | Min. 0.20 mm (8 mils) |
| Felhasználói felület | X-PRESS™ Interface, Ohjelmoitava painike, 6xLED (Status, Com, Trigger, Good, Ready, Power On) |
| Felvett teljesítmény | 6 W |
| Fényforrás | Látható lézerdióda (630 mm-től 680 mm-ig) |
| Integrált kommunikációs interfész | RS232/RS422/RS485 max. 115.2 kbps, Aux. port RS232 max. 115.2 kbps, ID-NET™ porttti max. 1 Mbps |
| IP-osztály | IP65 |
| Leolvasási sebesség | 1000 |
| Leolvasási sebesség | 600–1000 beolvasás/s |
| Leolvasási távolság | 1000 mm |
| Leolvasható kódtípusok | Code 2/5, Code 39, Code 93, Code 128, EAN/UPC, EAN128, Codabar, Pharmacode, Plessey, ISBT128 |
| Lézervezérlés | A biztonsági rendszer kikapcsolja a lézert, ha a motor leáll vagy elromlik. |
|---|---|
| Max. feszültség, DC | 30 V |
| Max. mezőmélység | 600 mm-ig 0,50 mm-es (20 mils) vonalkódok |
| Max. tárolási hőmérséklet | 70 °C |
| Max. üzemi hőmérséklet | 50 °C |
| Min. feszültség, DC | 10 V |
| Min. tárolási hőmérséklet | -20 °C |
| Min. üzemi hőmérséklet | 0 °C |
| Motorvezérlés | Motor be/ki és a motorvezérlő szoftver. |
| Tápfeszültség | 10–30 V egyenáram |
| Többcímkés leolvasás | Igen |
| Tömeg | 570 g |
| Védőanyag | Alumínium |
| Üzemmódok | 'On line', 'Serial On-line', 'Automatic', 'Continuous', 'Test', 'Verifier' |
