DATASENSING
Datalogic - Vision Sensor DATAVS2 AOR
- 360º minta felismerés
- 8 különböző vezérlés
- Akár 20 különböző vizsgálat memória
- 4 kimenet
Kiválasztott változat
Műszaki adatok
| Digitális interfész | M12 4 pólusú Ethernet 10/100 Mbs |
|---|---|
| Elektromos csatlakozás | M12, 4 pólusú, D-kódolású, M12, 8 pólusú csatlakozó |
| Feszültségingadozás | 1 Vpp max. világítással |
| Feszültségtűrés | 10% |
| IP-osztály | IP50 |
| Jelzés | 4 LED |
| Képfrissítési frekvencia | 60 |
| Kilépés | 4xPNP |
| Külső világítási interfész | Strobe jel (24 V PNP N.O) |
| Lencse anyaga | ABS műanyag |
| Max. felvett teljesítmény | 0,1 A |
| Max. feszültség, DC | 24 V |
| Max. kimeneti áram | 0,1 A |
| Max. üzemi hőmérséklet | 50 °C |
| Min. feszültség, DC | 24 V |
| Min. üzemi hőmérséklet | -10 °C |
| Optika | 6 mm integrált |
| Védőanyag | Alumínium |
Termékleírás
A DataVS2 sorozatú vizuális érzékelők rugalmas megoldásokkal szolgálják a gépek védelmét.

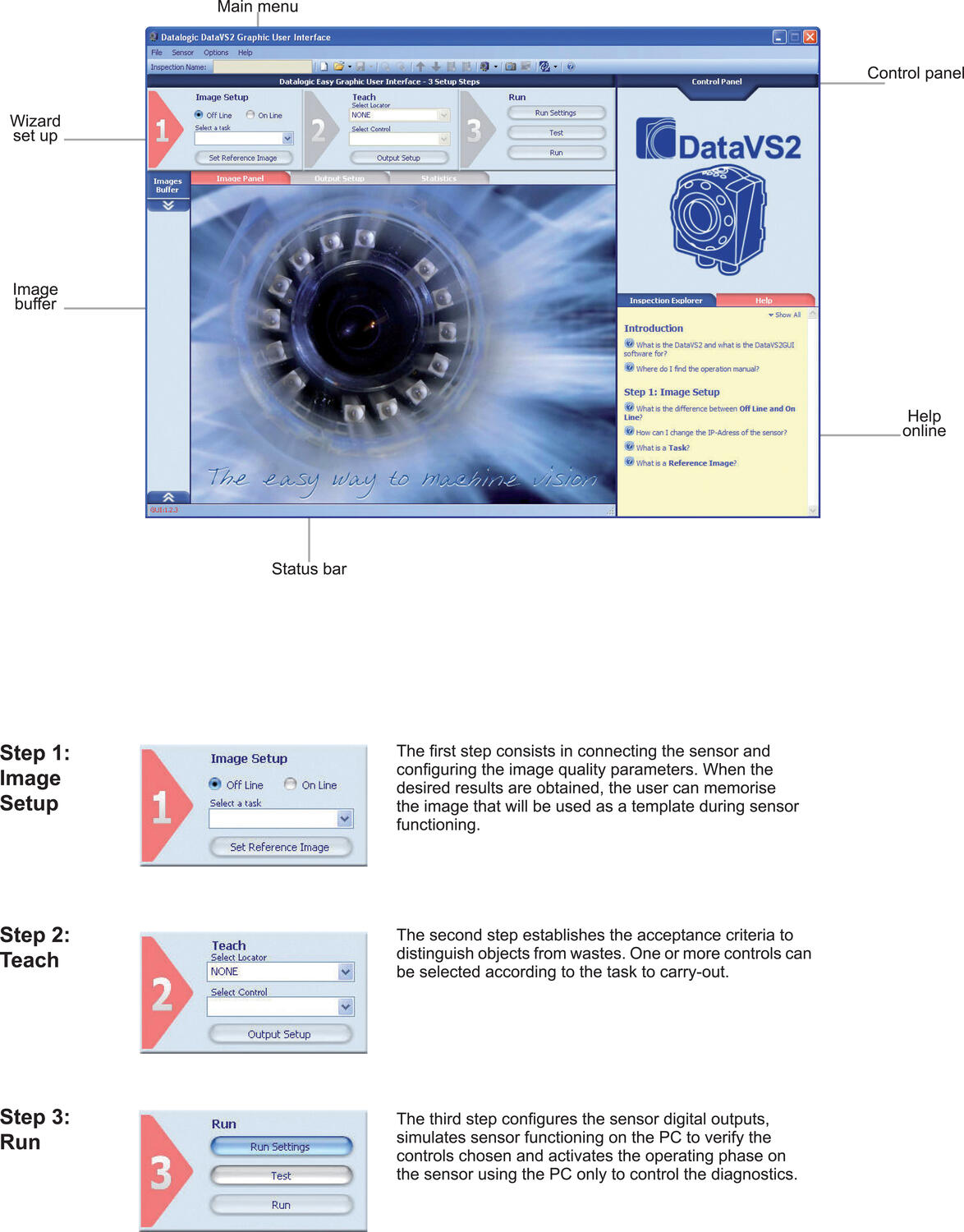

Az érzékelő optikával, vörös LED-világítással és elektronikával kompletten fel van szerelve. Az érzékelő paraméterei – Ethernet-kapcsolaton keresztül – PC-n állíthatók be. Az érzékelőhöz mellékelt szoftver lépésről lépésre végigvezeti a felhasználót a paraméterbeállítás folyamatán. A DataVS2 három különböző változatban kapható három különböző vezérlőeszközzel.

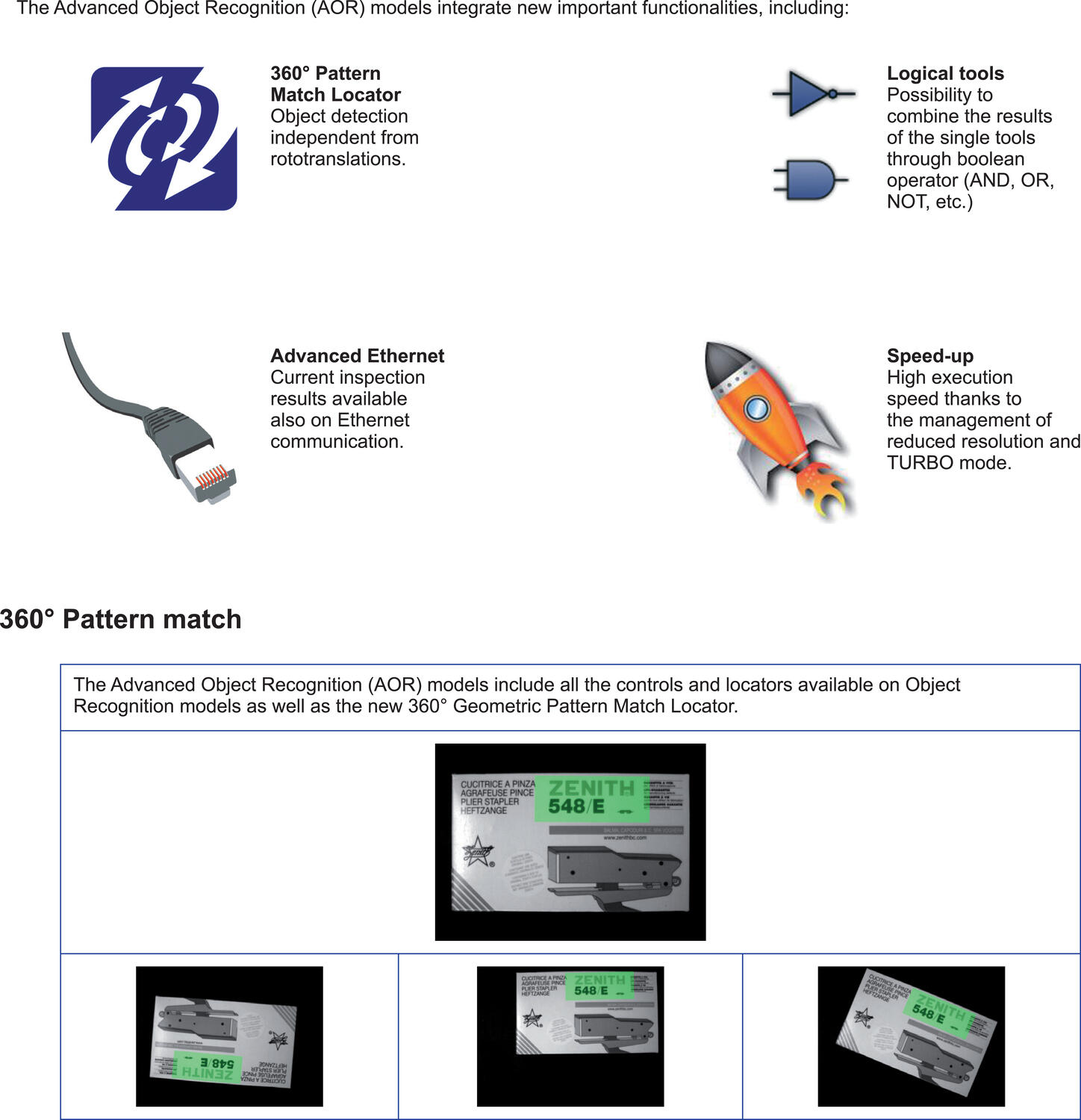

Az AOR (Speciális tárgyfelismerés) vezérlőeszköze 360°-os alakfelismerésre képes.
A különböző vezérlőeszközök és kimenetek között kapcsolható logikai funkciók az alábbiak: ÉS, VAGY, NEM, NÉS, NVAGY stb.
Vezérlőeszköz
Vezérlés | Funkció | Alkalmazások | Kép |
Alak-összehasonlítás | Egy mintát keres egy |
|
|
Alak-összehasonlítás | Alakok ellenőrzése |
|
|
Helyzet | Tárgy határhelyzetének |
|
|
Szélesség | Tárgy szélességének mérése |
|
|
Számlálás | Egyenes mentén elhelyezkedő |
|
|
Kontraszt | Kontraszt számolása |
|
|
Fényesség | Fényerő számolása |
|
|
Kijelzési mező
Kijelzési mező
Munkatávolság (mm) | Kijelzési mező (szélesség x magasság), mm | |||
DATAVS2-16-DE-xxx | DATAVS2-12-DE-xxx | DATAVS2-08-DE-xxx | DATAVS2-06-DE-xxx | |
50 | – | 17 x 12 | 25 x 20 | 42 x 30 |
80 | – | 25 x 20 | 40 x 30 | 60 x 41 |
110 | – | 33 x 25 | 55 x 40 | 80 x 55 |
140 | 31 x 24 | 45 x 35 | 70 x 50 | 98 x 69 |
170 | 39 x 29 | 53 x 38 | 85 x 60 | 118 x 83 |
200 | 46 x 34 | 60 x 50 | 100 x 70 | 138 x 92 |
300 | 70 x 53 | 90 x 65 | 145 x 103 | 201 x 140 |
400 | 94 x 71 | 121 x 82 | 186 x 132 | 265 x 189 |
500 | 118 x 89 | 150 x 110 | 236 x 167 | 330 x 232 |
600 | 143 x 107 | 185 x 130 | 282 x 232 | 385 x 270 |
|
Méretek
|

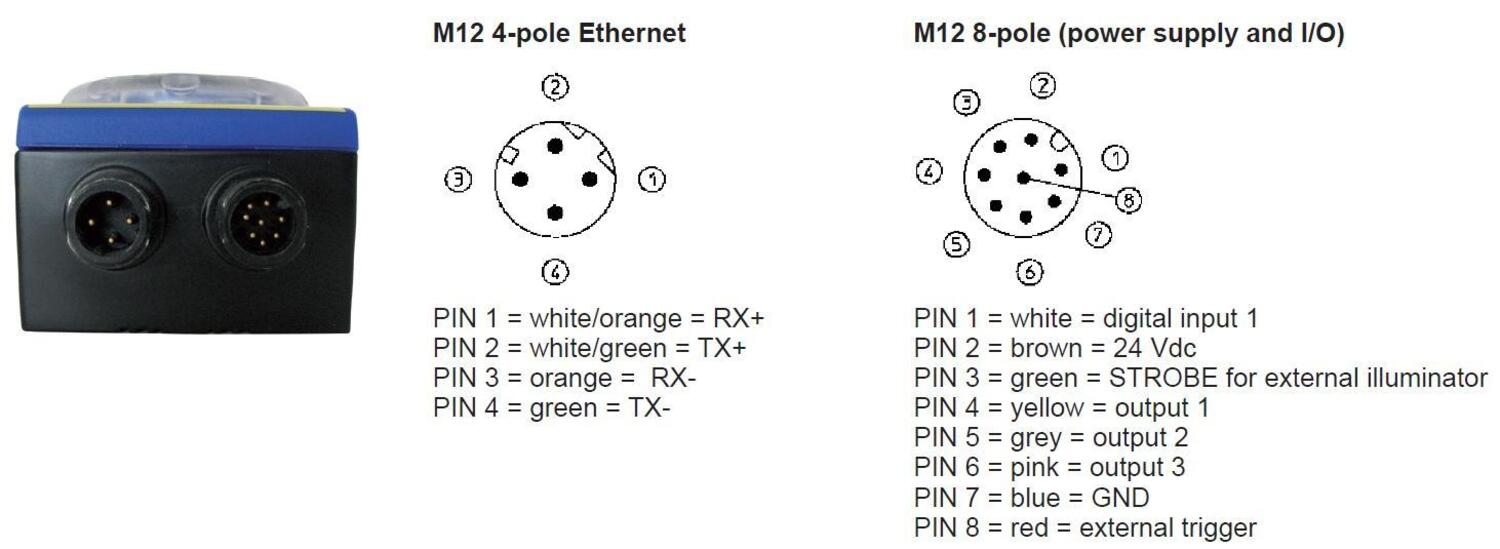

Bekötés
|
Letöltés
Adatlap
| ||
Megnevezés | Fájlformátum |
|
Adatlap | ||
Kezelési kézikönyv | ||
