BACO

Joystick

Joystick fejek & érintkezők

A Baco joystickkel felszerelt LM sorozata a legáltalánosabb funkciókkal van ellátva.

A funkciók rövid összefoglalása:

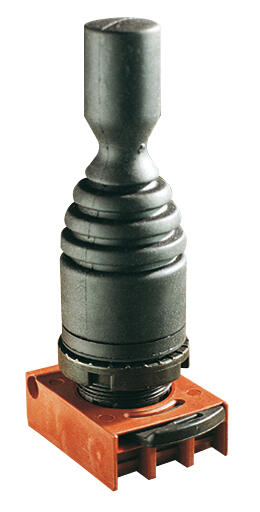

3 állású
5 állású

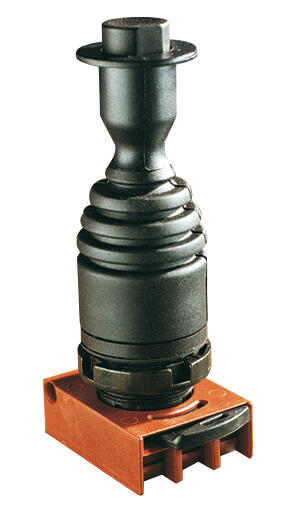

Reteszelő gombbal vagy anélkül
1-2 NO-érintkező szélső pozíciónként
Visszarugózó vagy maradó

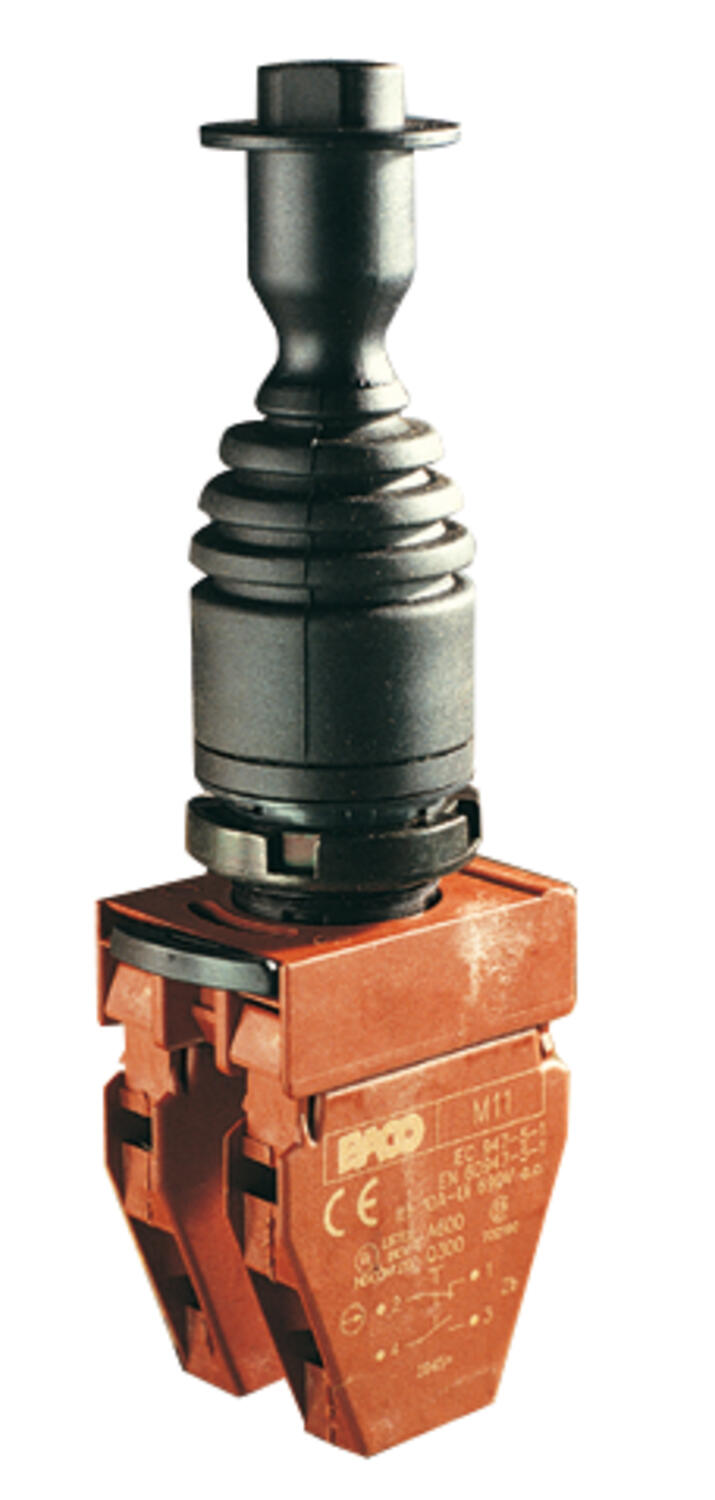

A Baco joystickhez LM11 érintkezőblokk használatos. Mindegyik blokk két NO-érintkezőt tartalmaz.

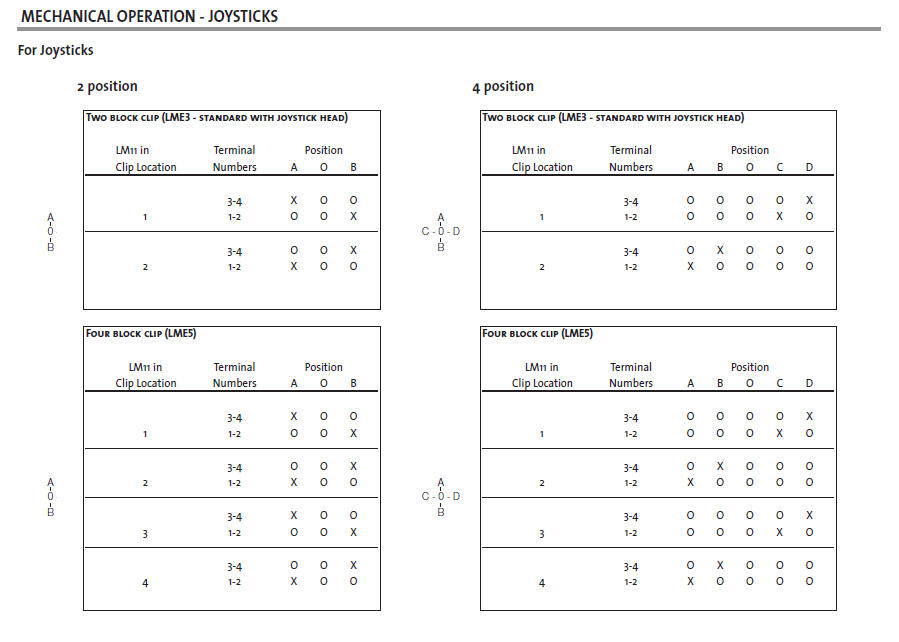

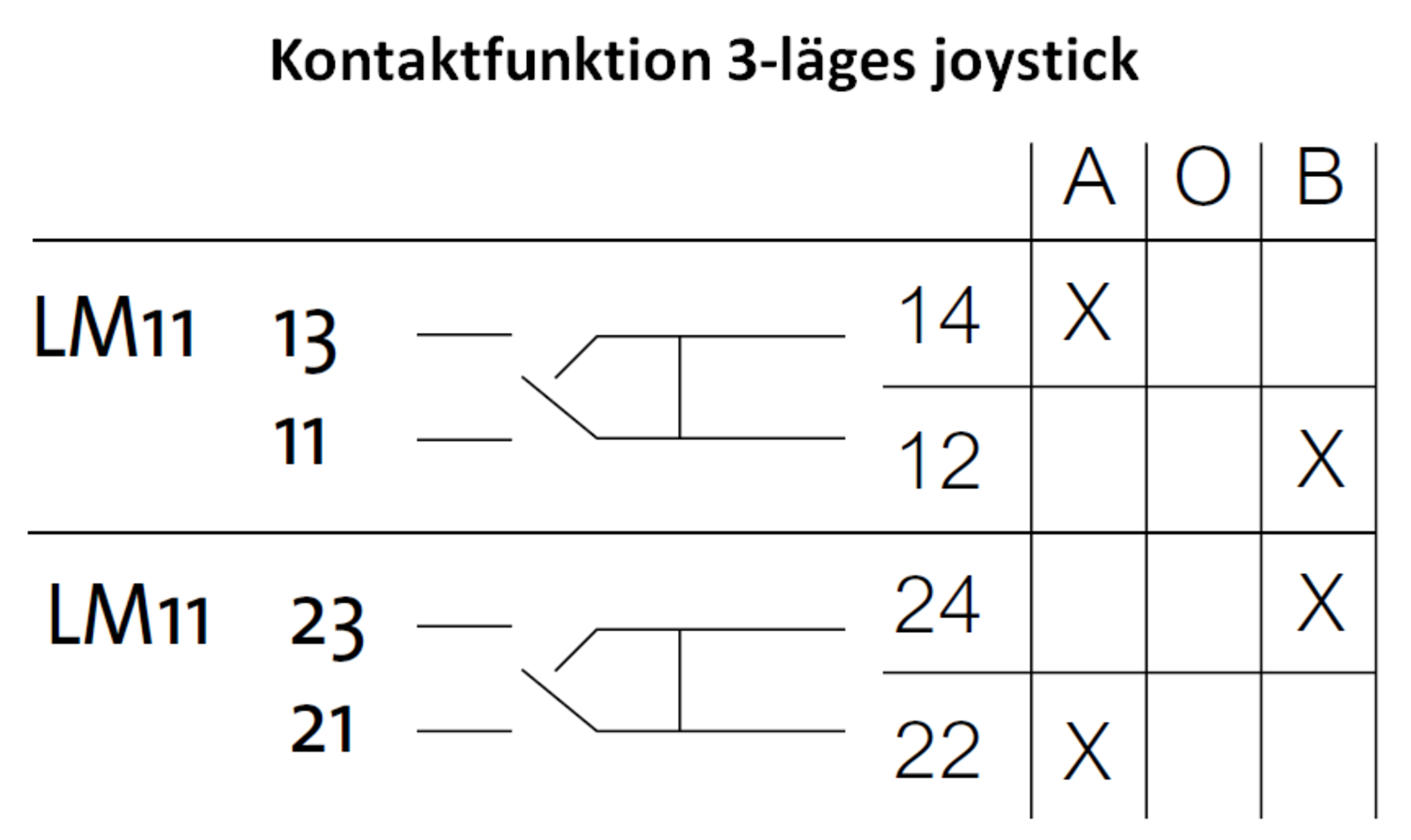

Ha egy 3 állású joystick mindegyik szélső helyzetében 1 érintkezőre van szükség, akkor elég egy érintkezőblokk (LM11). Ha egy 3 állású joystick mindegyik szélső helyzetében 2 érintkezőre van szükség, akkor két érintkezőblokkot (LM11) kell alkalmazni.

5 állású joystick használatakor két LM11 érintkezőblokk szükséges. Ekkor 1 érintkező jut mindegyik szélső helyzetbe.

A középső állásban nincsen érintkezőcsatlakozás.

Bővebben

Rögzítés Ø22.5mm furatban
2 vagy 4 irány középállásból
Stabil vagy rugó visszatérítéses
Középső pozíció retesszel vagy nélküle

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Éghajlattal szembeni ellenállás – állandó párás meleg	IEC 60068-2-3
Éghajlattal szembeni ellenállás – ciklikus nyirkos meleg	IEC 60068-2-30
Éghajlattal szembeni ellenállás – tengeri levegő	IEC 60068-2-52
Funkció	Rugós visszaállás
IP-osztály	IP65
Max. tárolási hőmérséklet	70 °C
Max. üzemi hőmérséklet	70 °C
Min. tárolási hőmérséklet	-40 °C
Min. üzemi hőmérséklet	-25 °C
Pozíciók	3
Várható mechanikai élettartam	500 000 ciklus
Védelmi osztály	II

Letöltések

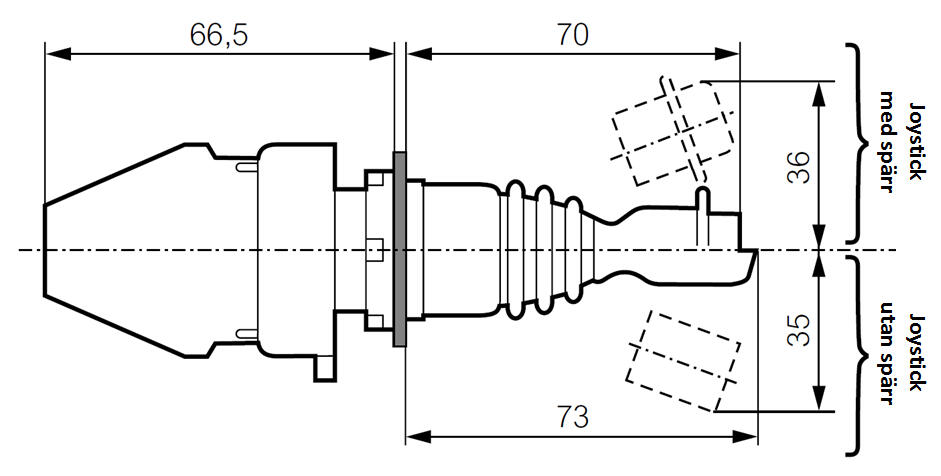

Mérések és kapcsolatok

Termékleírás

A Baco joystickkel felszerelt LM sorozata a legáltalánosabb funkciókkal van ellátva.

A funkciók rövid összefoglalása:

3 állású
5 állású
Reteszelő gombbal vagy anélkül
1-2 NO-érintkező szélső pozíciónként
Visszarugózó vagy maradó

A Baco joystickhez LM11 érintkezőblokk használatos. Mindegyik blokk két NO-érintkezőt tartalmaz.

5 állású joystick használatakor két LM11 érintkezőblokk szükséges. Ekkor 1 érintkező jut mindegyik szélső helyzetbe.

A középső állásban nincsen érintkezőcsatlakozás.

Kiegészítők

Termékhírek

SSP - A biztonsági megoldások legújabb generációja

Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.

Termékhírek

PULS több fázisú tápegységek

A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.

Termékhírek

Auer Signal bemutatja legújabb R szériás LED jelzőberendezéseit

Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.

Termékhírek

Biztonságos távoli hozzáférés öt perc alatt

Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!

Termékhírek

COMATRELECO CMS-10R ipari SMS relé

A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.

Termékhírek

KOMPAKT JELZŐFÉNYEK BEÉPÍTETT LEDDEL

A BACO L20SC jelzőlámpa sorozata robusztus, de egyben modern megjelenésű, kifejezetten alkalmas ipari alkalmazásokhoz.

Változatok	Ajánlott meghúzási nyomaték	Érintkezés típusa	Funkció	IP-osztály	Jóváhagyások	Min. üzemi hőmérséklet	Névleges lökőfeszültség-állóság, Uimp (Túlfeszültség-kategória: III – Szennyeződés: 3)	Névleges szigetelési feszültség, Ui	Névleges üzemi áramerősség, Ie (AC15/380 V)	Névleges üzemi áramerősség, Ie (AC15/600 V)	Pozíciók	Szokványos termikus áramerősség szabad levegőn, Ith	Várható mechanikai élettartam	Védelmi osztály
Joystick, 2 pozíciós, visszaálló Cikkszám LM2A Másolva			Rugós visszaállás	IP65		-25 °C					3		500 000 ciklus	II
Joystick, 2 pozícióban stabil Cikkszám LM2F Másolva			Stabil	IP65		-25 °C					3		300 000 ciklus	II
Joystick, 2 pozíciós, visszaálló, 0-ban reteszel Cikkszám LMV2A Másolva			Rugós visszaállás	IP65		-25 °C					3		300 000 ciklus	II
Joystick, 2 pozícióban stabil, 0-ban reteszel Cikkszám LMV2F Másolva			Stabil	IP65		-25 °C					3		300 000 ciklus	II
Joystick, 4 pozíciós, visszaálló Cikkszám LM4A Másolva			Rugós visszaállás	IP65		-25 °C					5		300 000 ciklus	II
Joystick, 4 pozícióban stabil Cikkszám LM4F Másolva			Stabil	IP65		-25 °C					5		300 000 ciklus	II
Joystick, 4 pozíciós, visszaálló, 0-ban reteszel Cikkszám LMV4A Másolva			Rugós visszaállás	IP65		-25 °C					5		300 000 ciklus	II
Joystick, 4 pozícióban stabil, 0-ban reteszel Cikkszám LMV4F Másolva			Stabil	IP65		-25 °C					5		300 000 ciklus	II

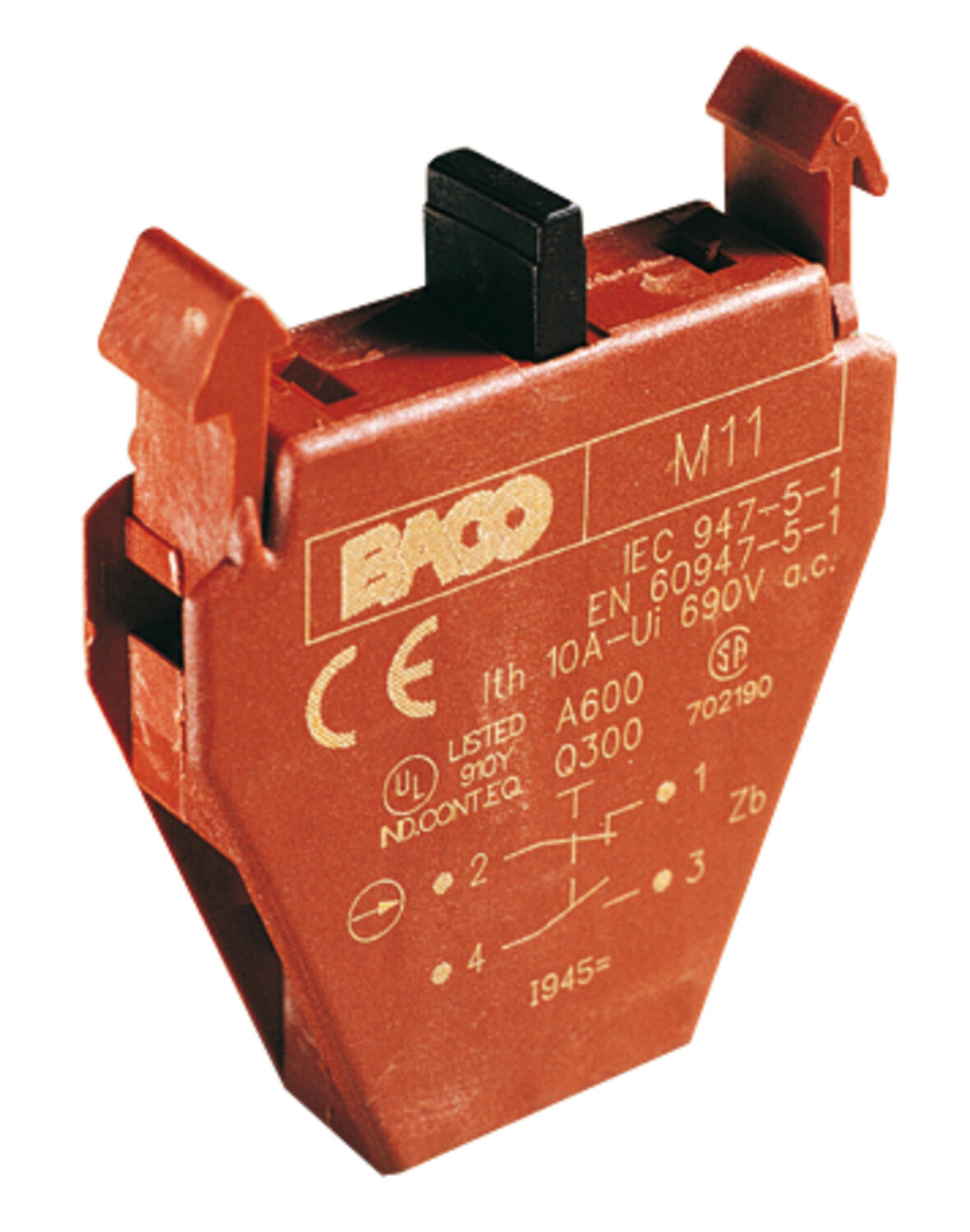

Joystick érintkezőblokk, 1 x NO, 1 x NC Cikkszám LM11 Másolva	0,9	2 NO		IP20	BV, CB, CCC, CE, UL	-30 °C	4 kV	690 V	2 A	1,2 A		10 A
