BACO

16A Fésűs relé (AC21)

16A (AC21)

A BACO PR ONE a bütykös kapcsolók új és gazdaságos sorozata, amelynek fejlesztésekor a cél az alapfunkciók ellátása volt.

A termékek a legáltalánosabb funkciók betöltésére képesek 16 A, 25 A és 32 A (AC21) névleges áramerőség mellett.

Kivitel és működés

Kényszernyitású érintkezők	Megszakítóképesség Ie (A): 16 A, 25 A, 32 A – AC21 esetén
Érintésvédett érintkezők (IP20)	Előlap táblája: műanyag laminátum alumíniumban fekete szöveggel
Rövidzárlattal szembeni védelem	Lézerjelölésű csatlakozások a kapcsolóházon
Szigetelésvédelem <690 V (Ui)	Védelmi fokozat: IP40 elöl
Nyitott csavarkötésekkel szállítva	Előlapra szerelt, elöl két csavarral (CC = 30 mm)

Mindegyik bütykös kapcsolót kompletten, forgókarral és gravírozott felirattáblával szállítjuk, ami egyszerűvé teszi a rendelést.

A PR ONE termékek csavarral szerelhetők fel az előlapra.

A PR ONE különösen ott használható előnyösen, ahol alapfunkciókat kell ellátni, és nagy mennyiségekre van szükség.

Ha a PR12–PR160 PRÉMIUM SOROZATRA kíváncsi, kattintson ide.

Mi a különbség a PR ONE és a PR12–PR160 PRÉMIUM SOROZAT között?

Nagy vonalakban az alábbiak:

PR ONE	PR12–PR160 PRÉMIUM SOROZAT
Műanyag tengely	Fémtengely
Alapfunkciók	Az ügyfelek igényeire szabható
33 cikkszám	„Korlátlan” funkciók (A Bacónál több mint 60 000 funkciórendszer)
Csavarral szerelhetők az előlapra	Számos különböző felszerelési lehetőség (pl. csavar, DIN-sín, egylyukú szerelés, NORM, alulra szerelés stb.)
Névleges áramerősség: 16–32 A	Névleges áramerősség: 10–250 A (beleértve a mini bütykös kapcsolót is – 10 A)
Fekete forgatókar	Számos különböző kar és kulcsos forgatóegység

A WE40 típusú előlapok és a Q040 tartóra szerelhető IF9 fejlécszerű feliratlapok egyaránt használhatók a PR ONE termékekkel, ha az ügyfél fejlécszerű feliratlapot vagy más pozíciószöveget kíván használni a PR ONE készülékhez.

Műszaki adatok

Műszaki adatok
Termikus névleges áramerősség (A)	Ith	20	32	40
Névleges letörési áram (A)	AC21	16	25	32
Névleges letörési áram (A)	AC15	6	10	12
Névleges teljesítmény AC-3 (kW)	3 x 230 V 3 x 400 V	3 4	4 7,5	5,5 11
Névleges teljesítmény AC-23 (kW)	3 x 230 V 3 x 400 V	4 7,5	7,5 11	11 11
Szigetelési feszültség, Ui (V)		690	690	690
Névleges rövid idejű áramerősség (A)	Icw, 1 másodperc	300	300	300
Max. kábelterület, mm²	Egyeres vezeték Többeres vezeték	4 2,5	6 4	6 6
Mechanikai élettartam, műveletek száma (max. 150 művelet óránként)		800 000	800 000	800 000
Üzemi hőmérséklet		-20 és +70 °C között
Védelmi fokozat	Elöl Hátul	IP40 IP20	IP40 IP20	IP40 IP20
Tanúsítványok		IEC EN 60947-1, 60947-3 UL508

Méretek

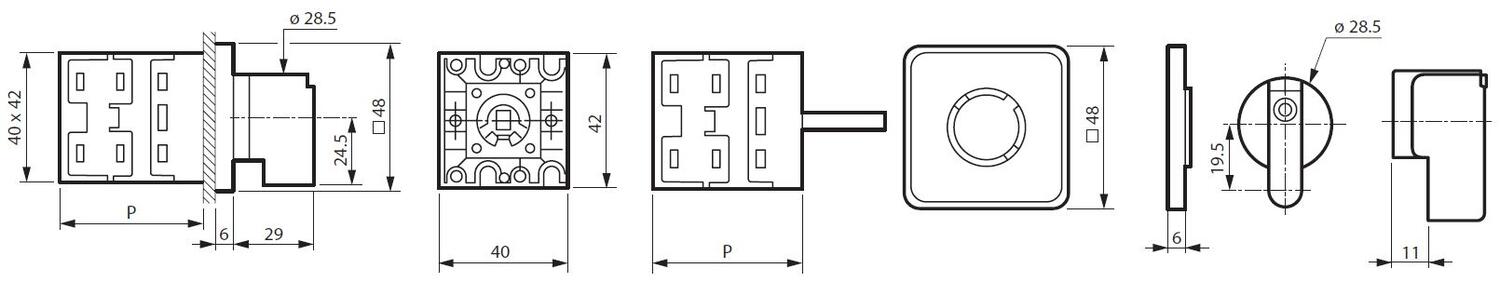

PR ONE 16 A (ie)

BACO PR ONE MEASSURE 16 A.jpg

Méretek mm-ben

= 36 (1-2 érintkező)

= 46 (3-4 érintkező)

= 56 (5-6 érintkező)

PR ONE 25 A (ie)

BACO PR ONE MEASSURE 25 A.jpg

Méretek mm-ben

= 33 (1-2 érintkező)

= 45 (3-4 érintkező)

= 57 (5-6 érintkező)

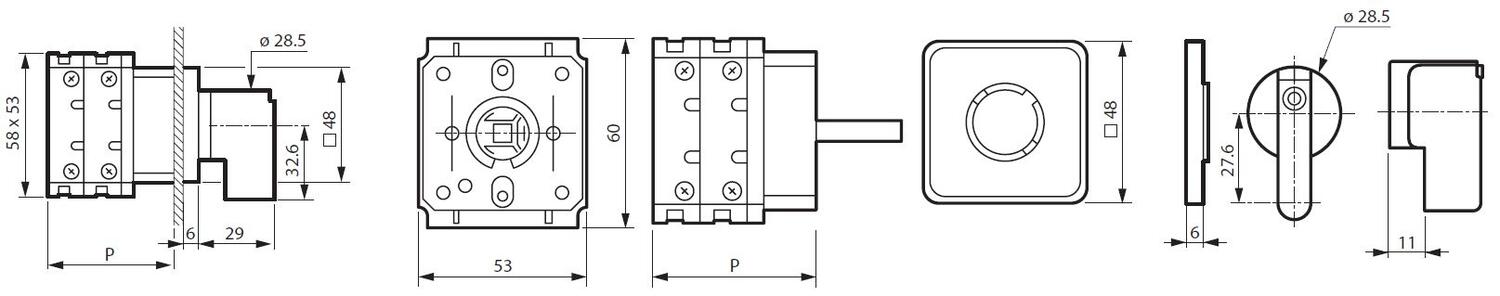

PR ONE 32 A (ie)

BACO PR ONE MEASSURE 32 A.jpg

Méretek mm-ben

= 36 (1-2 érintkező)

= 51 (3-4 érintkező)

= 66 (5-6 érintkező)

Előlapi furatok (16 A, 25 A, 32 A)

227600_d_216878_dcat.eps

Letölthető dokumentumok

3D rajzok	Megnevezés	Fájlformátum	Letöltés
	Termék: PR ONE 227603	EPS	Letöltés
	Termék: PR ONE 227609	EPS	Letöltés
	Termék: PR ONE 227621	EPS	Letöltés
	Termék: PR ONE 227622	EPS	Letöltés
	Termék: PR ONE 227623	EPS	Letöltés
	Termék: PR ONE 227625	EPS	Előkészületben
	Termék: PR ONE 227626	EPS	Előkészületben
	Termék: PR ONE 227630	EPS	Letöltés
	Termék: PR ONE 227636	EPS	Letöltés
	Termék: PR ONE 227637	EPS	Letöltés

PDF

Megnevezés

Fájlformátum

Letöltés

Termékismertető füzet, PR ONE, angol

PDF

Letöltés

Származási nyilatkozat, angol

PDF

Letöltés

Rendelési szám

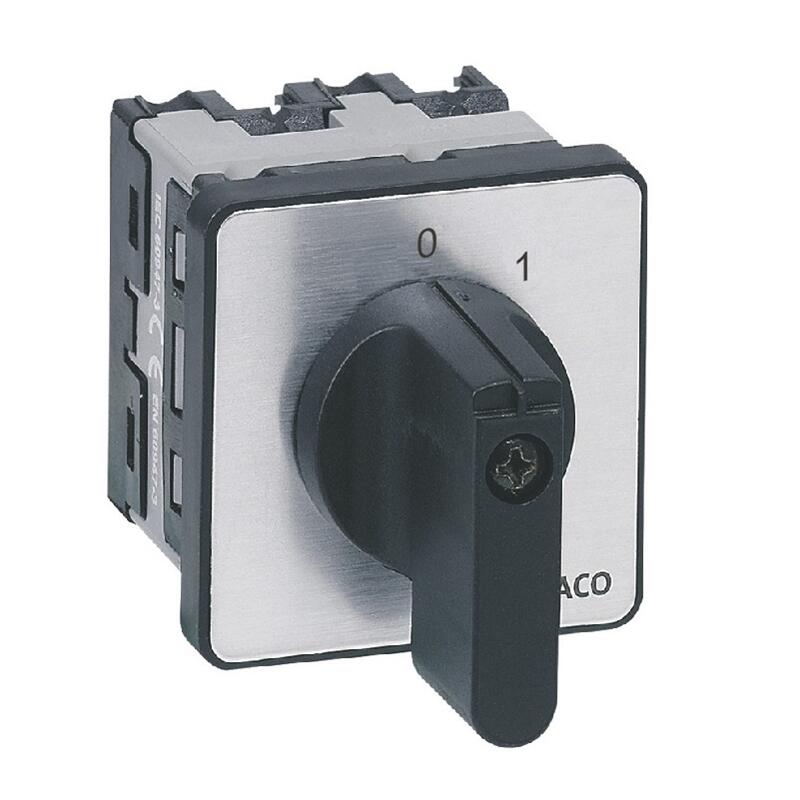

Kapcsoló KI/BE

1, 2 és 3 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 1 érintkező		227600
			2 pólusú / 2 érintkező		227601
			3 pólusú / 3 érintkező		227602

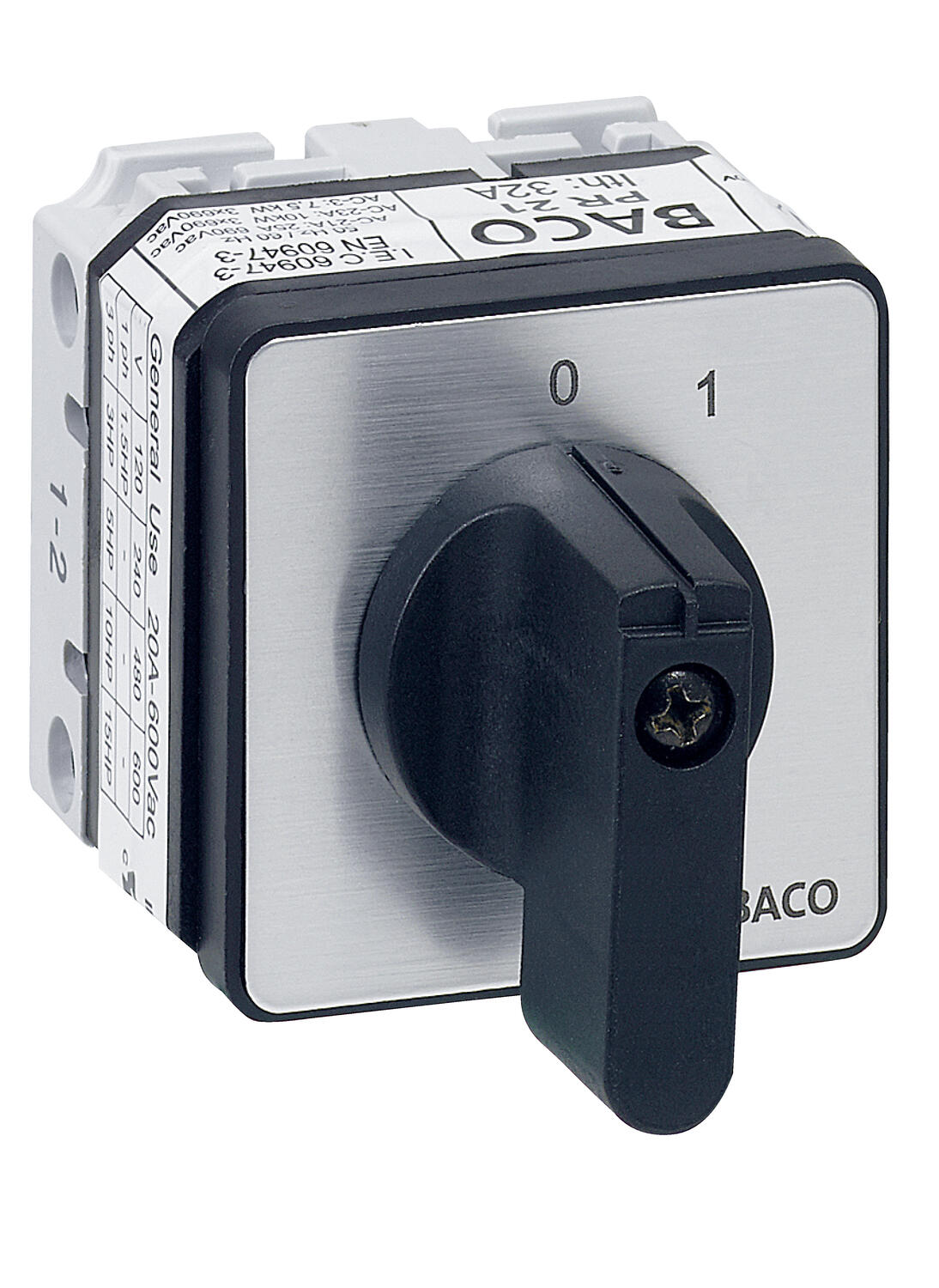

		25 A	1 pólusú / 1 érintkező		227603
			2 pólusú / 2 érintkező		227604
			3 pólusú / 3 érintkező		227605

		32 A	1 pólusú / 1 érintkező		227606
		32 A	3 pólusú / 3 érintkező		227608

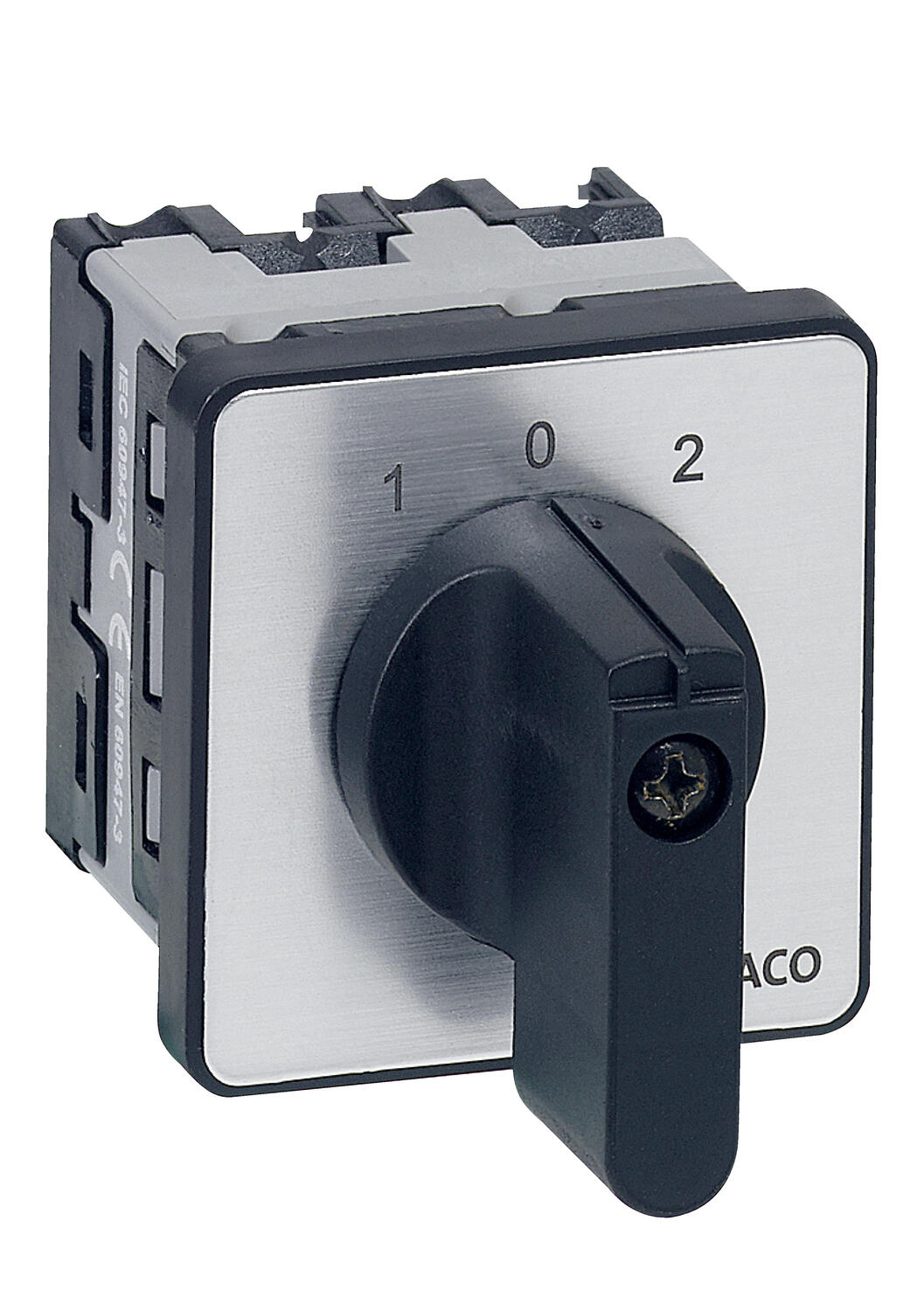

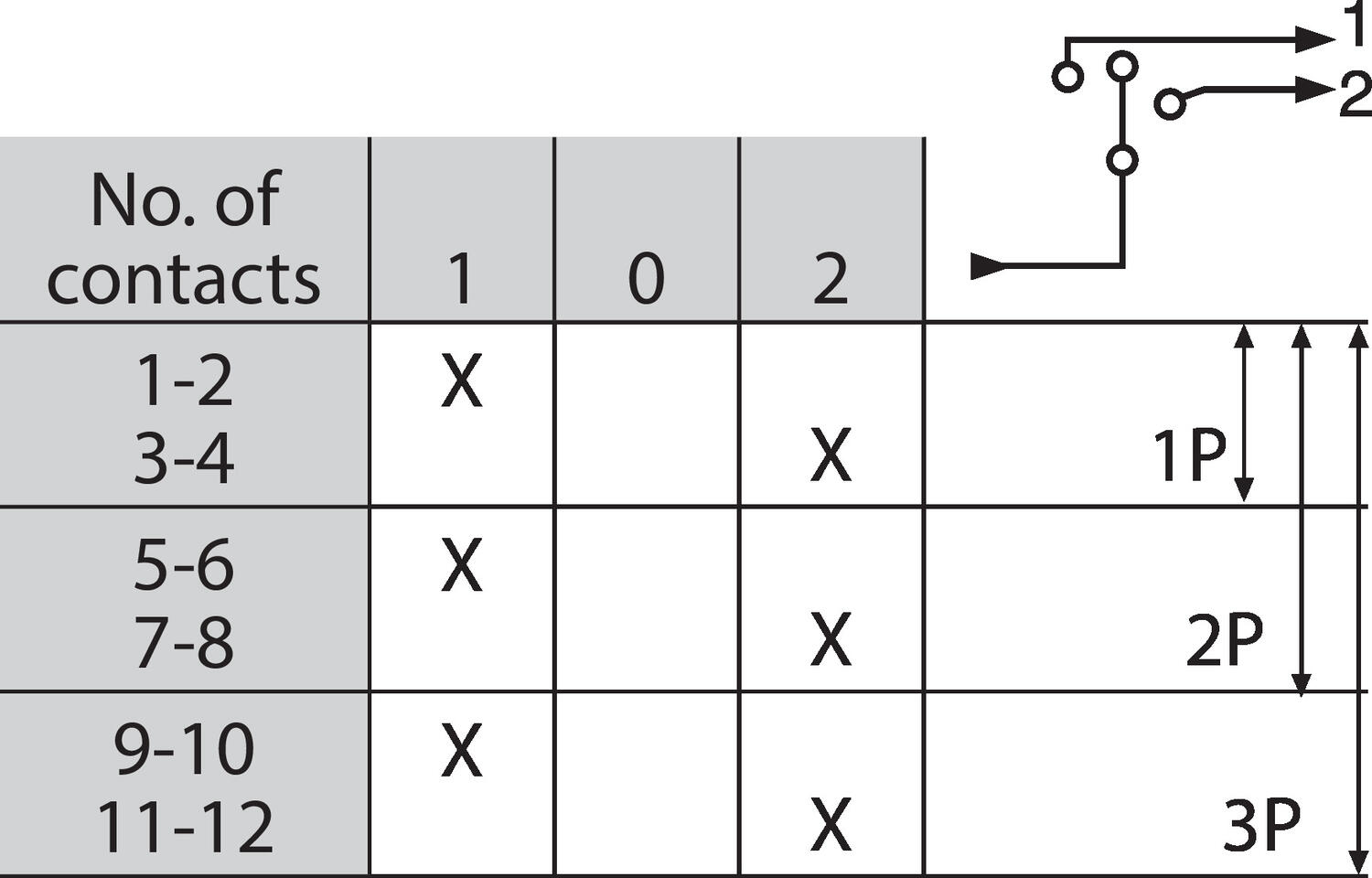

Kapcsoló 0 állással

1, 2 és 3 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.

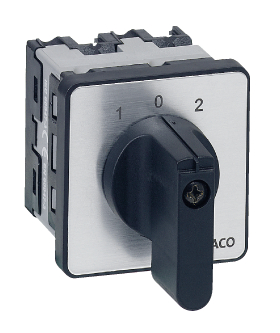

		16 A	1 pólusú / 2 érintkező		227609
			2 pólusú / 4 érintkező		227610
			3 pólusú / 6 érintkező		227611

		25 A	1 pólusú / 2 érintkező		227612
			2 pólusú / 4 érintkező		227613
			3 pólusú / 6 érintkező		227614

		32 A	1 pólusú / 2 érintkező		227615
			2 pólusú / 4 érintkező		227616
			3 pólusú / 6 érintkező		227617

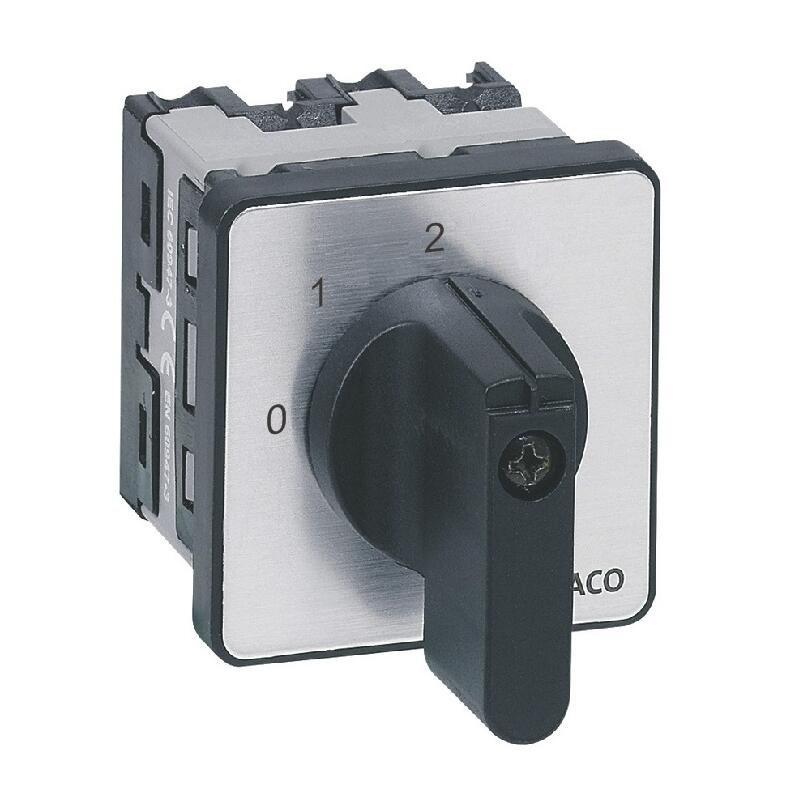

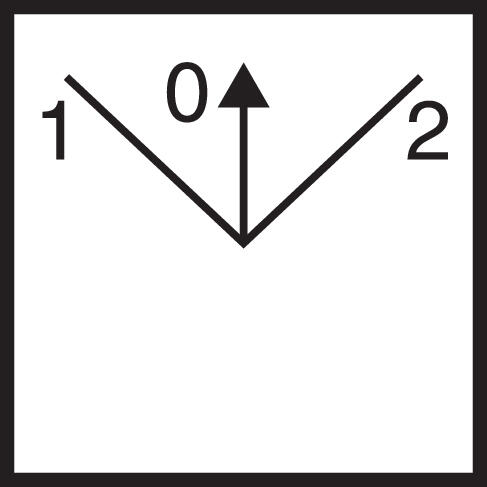

2 utas kapcsoló 0 állással

1, 2 és 3 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 2 érintkező		227618
			2 pólusú / 4 érintkező		227619

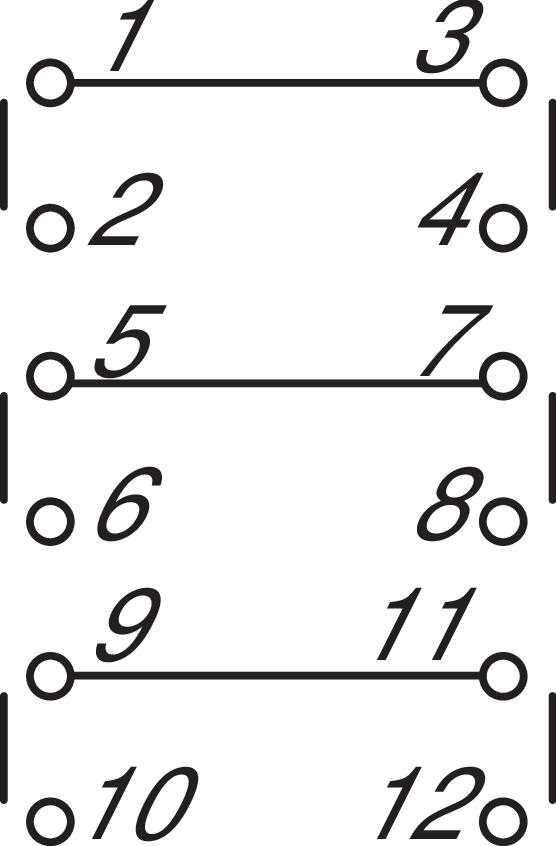

			3 pólusú / 6 érintkező		227620

		25 A	1 pólusú / 2 érintkező		227624
			2 pólusú / 4 érintkező		227625
			3 pólusú / 6 érintkező		227626

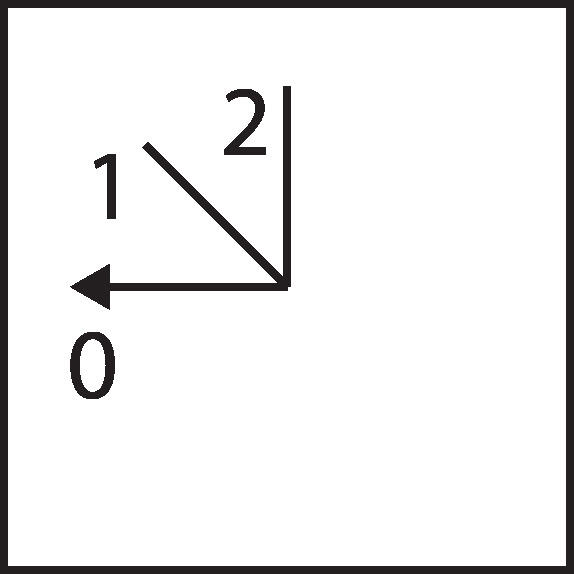

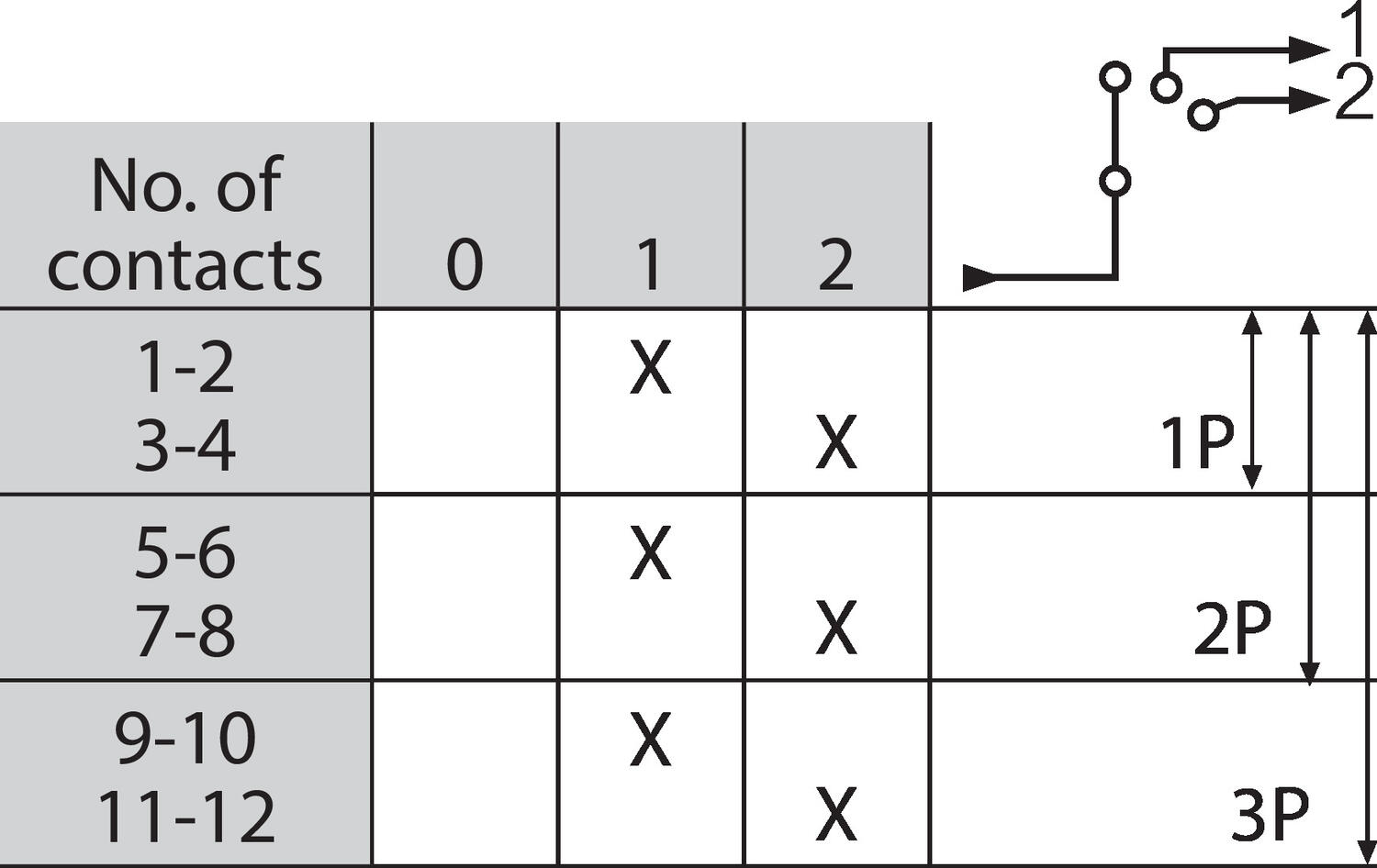

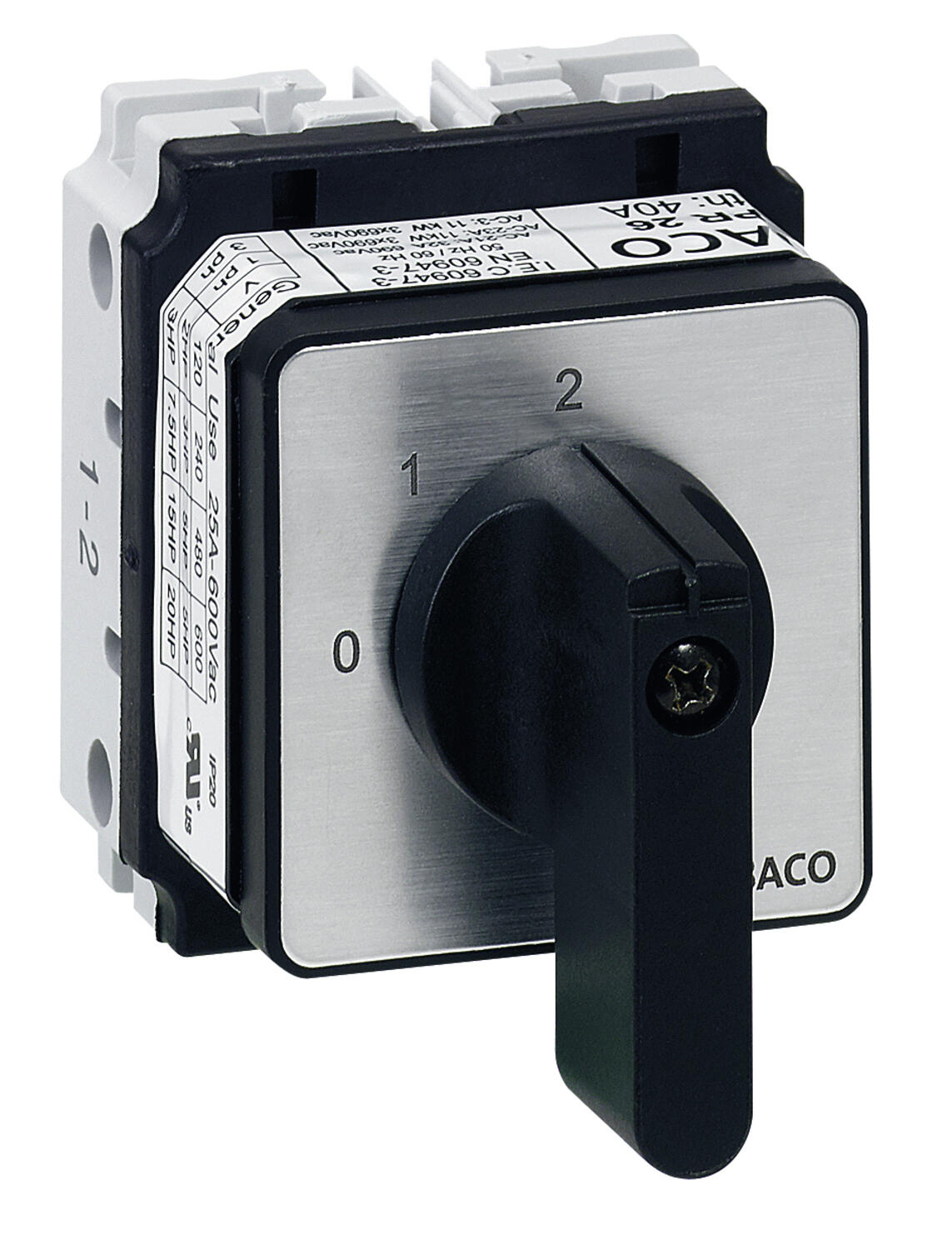

		32 A	1 pólusú / 2 érintkező		227630
			2 pólusú / 4 érintkező		227631
			3 pólusú / 6 érintkező		227632

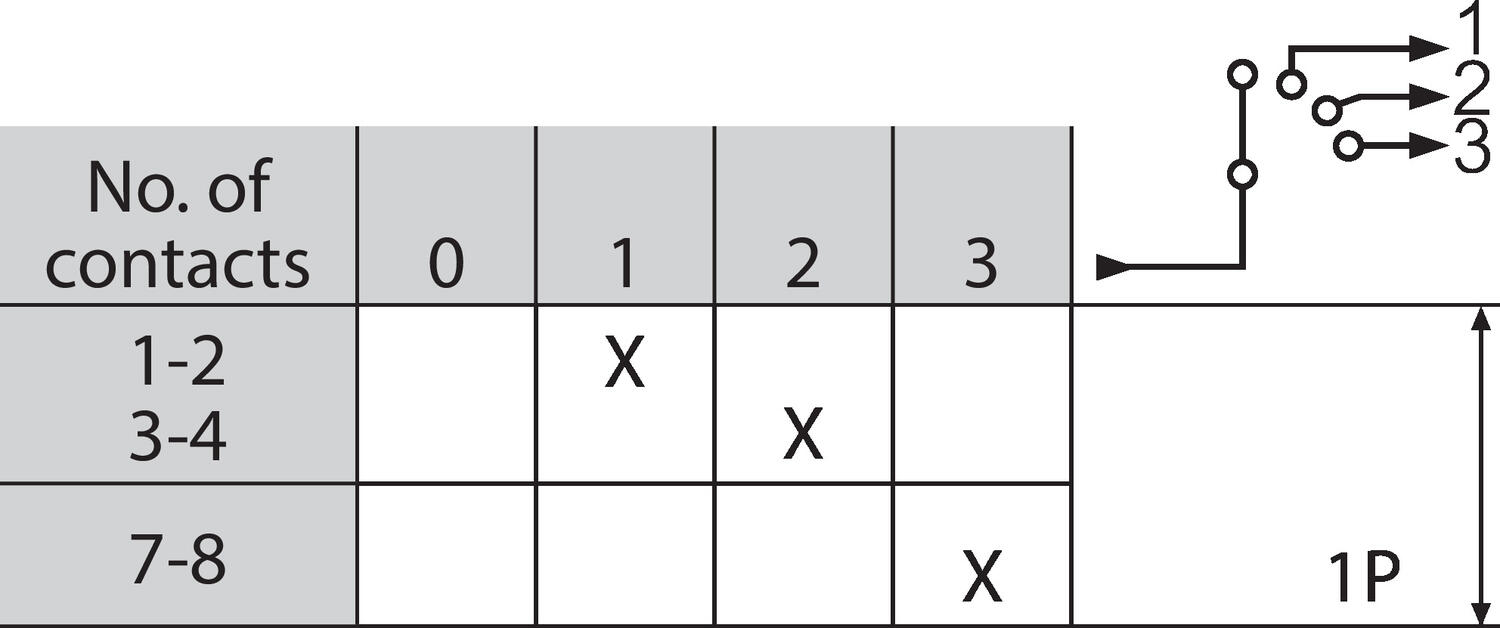

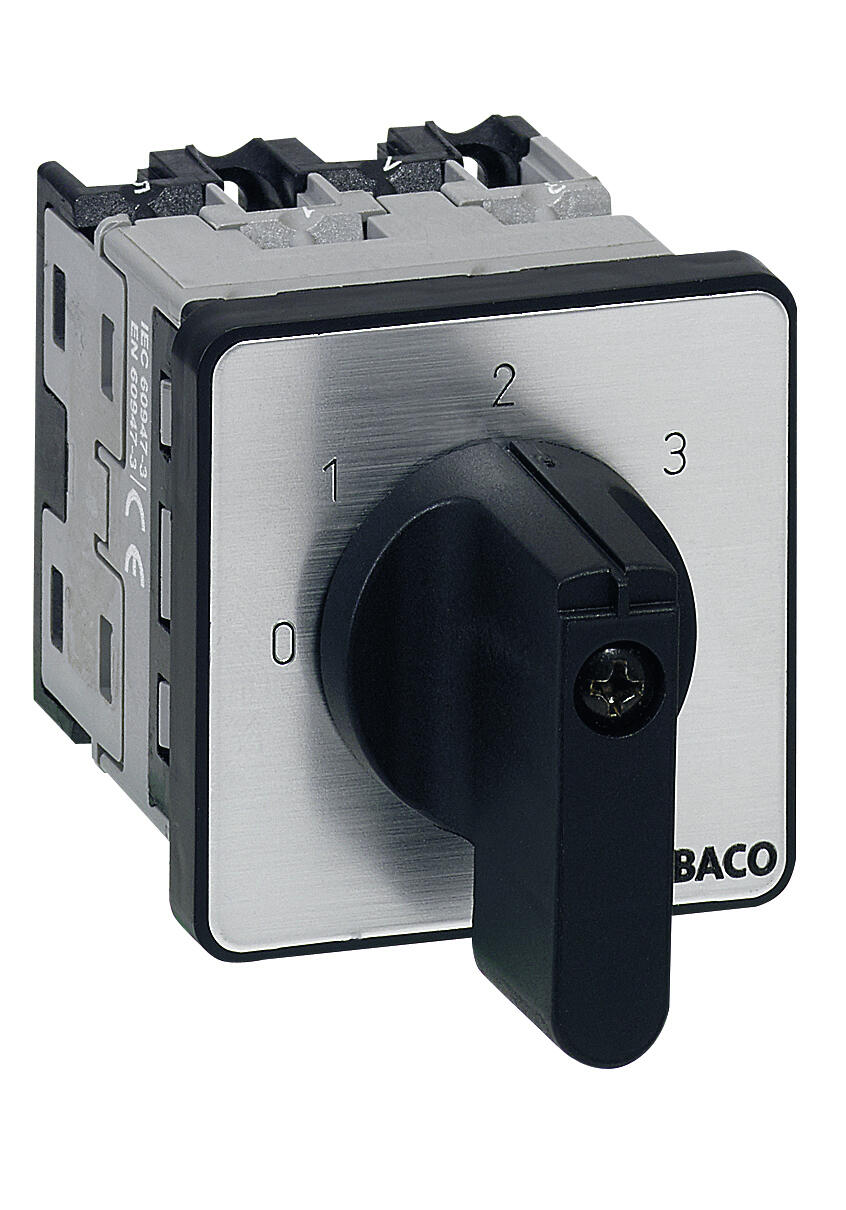

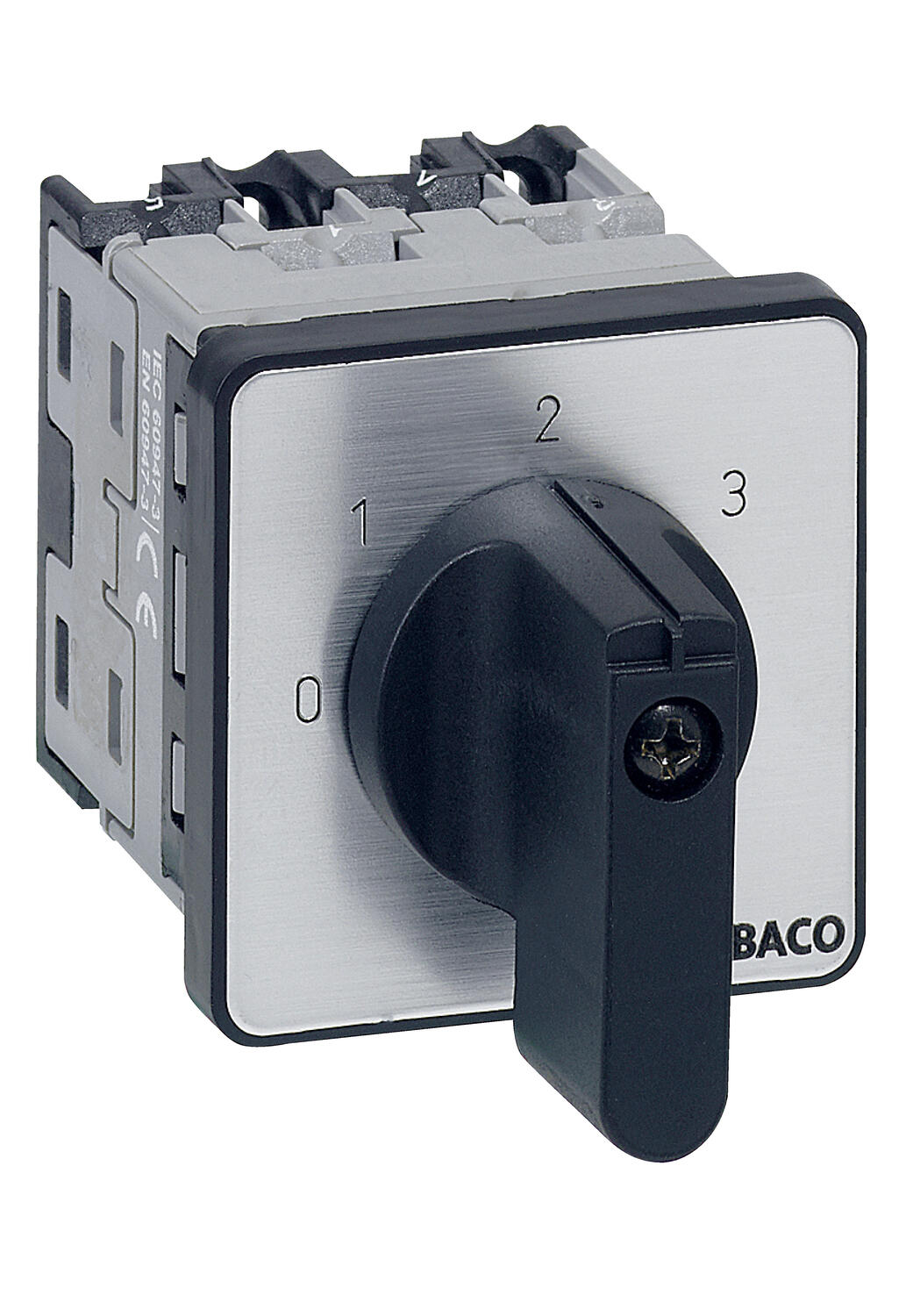

3 utas kapcsoló 0 állással

1 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.

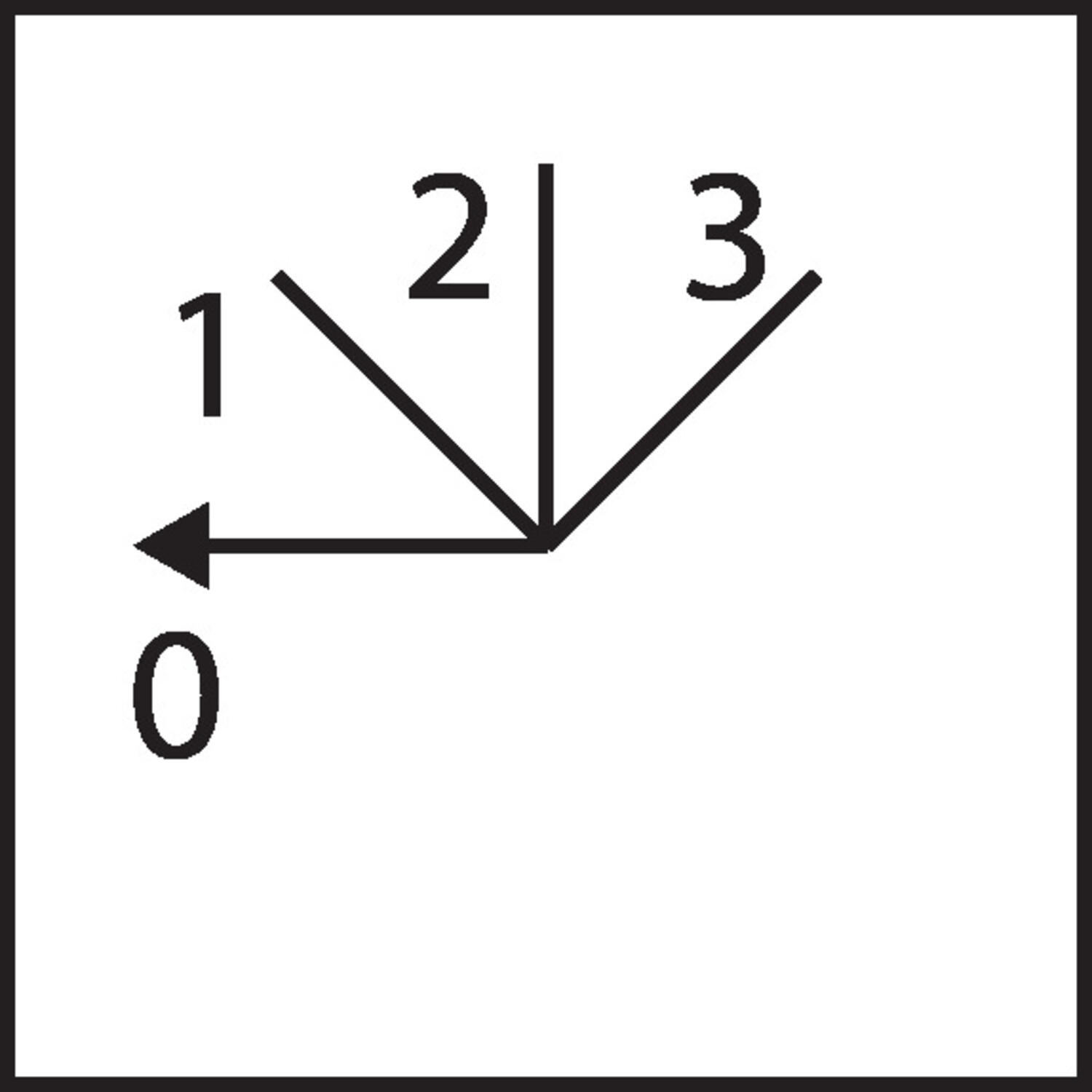

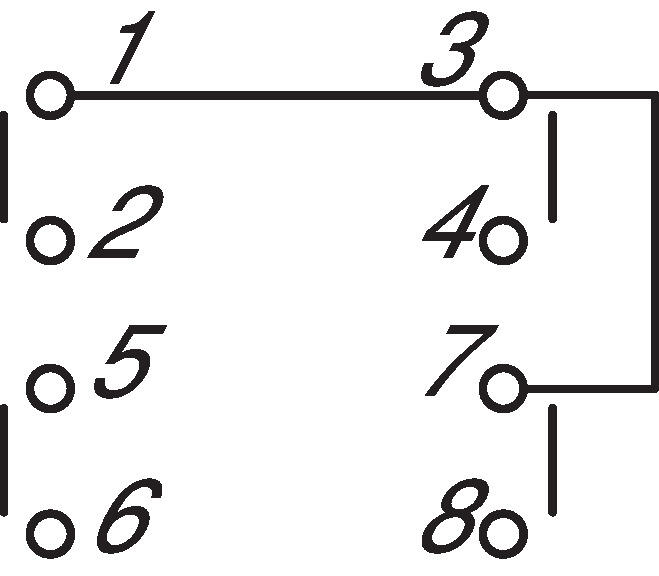

		16 A	1 pólusú / 3 érintkező		227621

		25 A	1 pólusú / 3 érintkező		227627

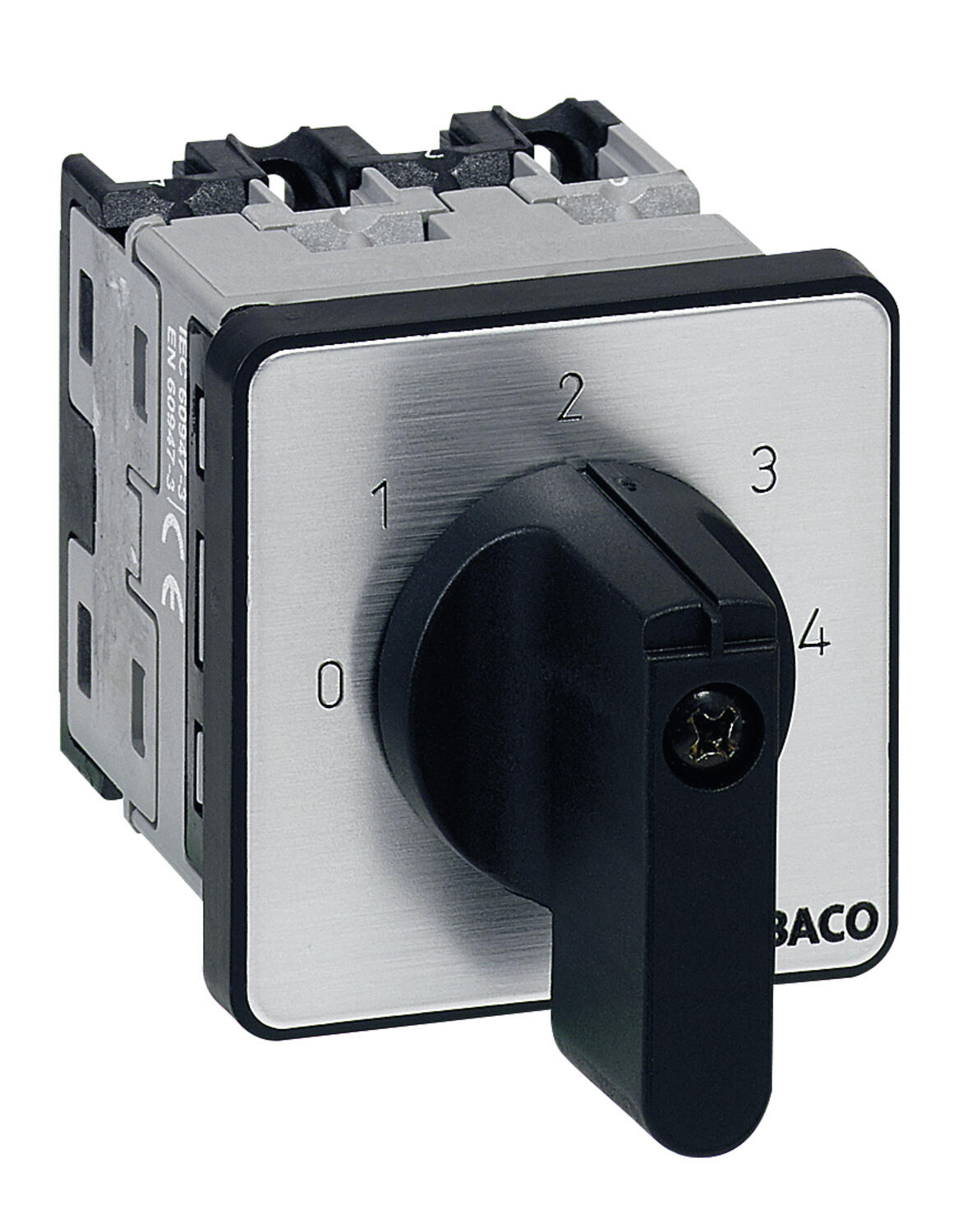

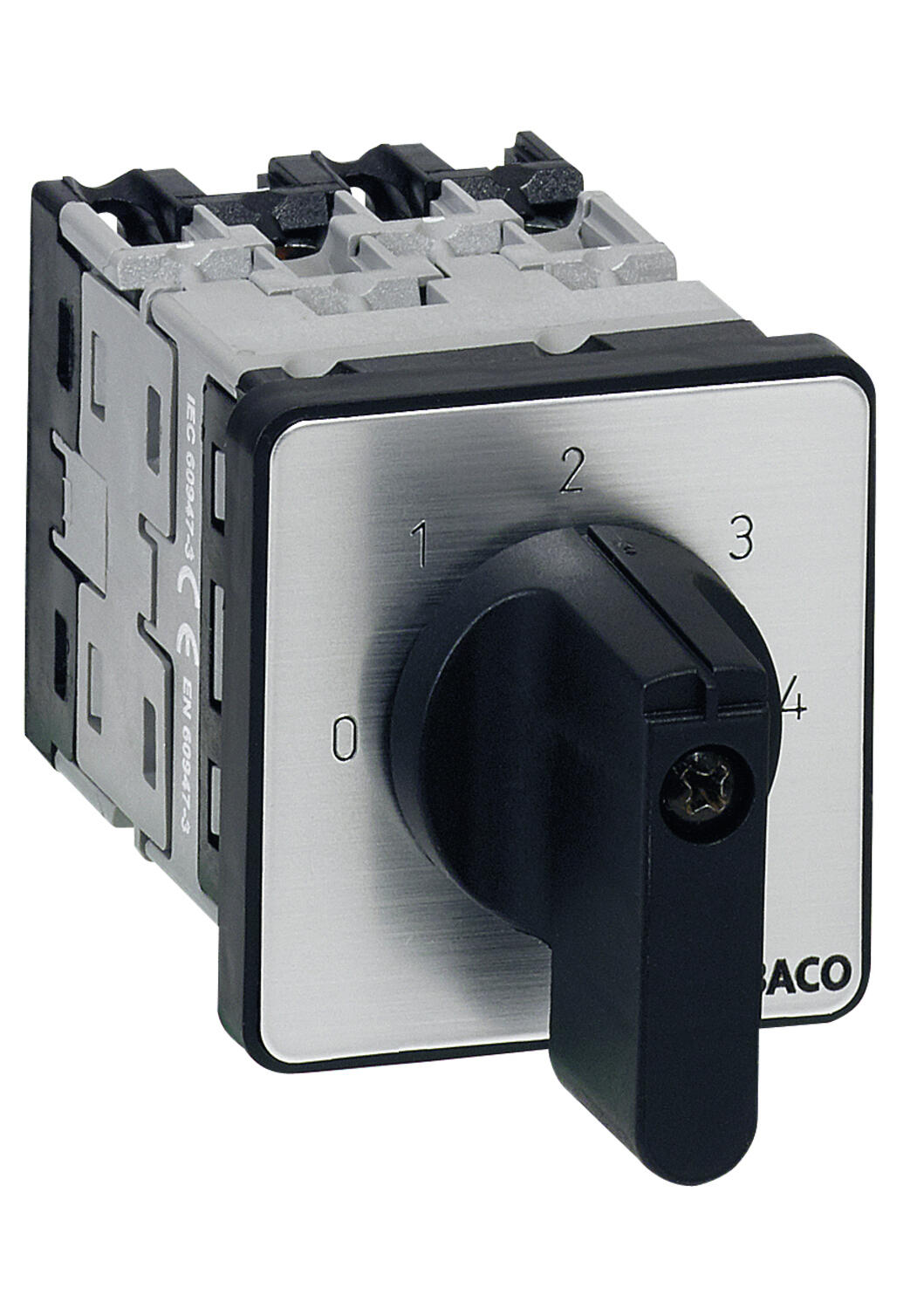

4 utas kapcsoló 0 állással

1 pólusú kapcsoló


Érintkezési funkció

(x = érintkező zárva)

Csatlakozások/

áthidalások

Névleges áramerősség

(AC21)

Pólusok/érintkezők

Előlap

Rend. szám.

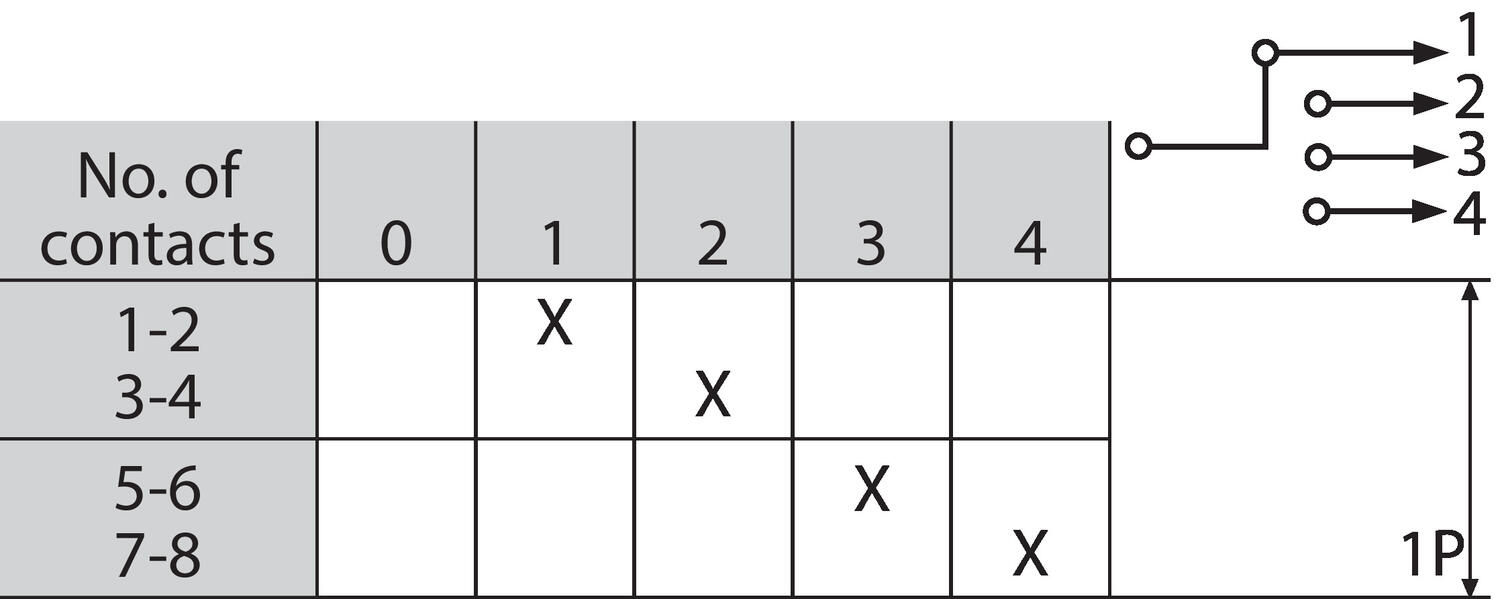

227622_contacts_diagram.eps

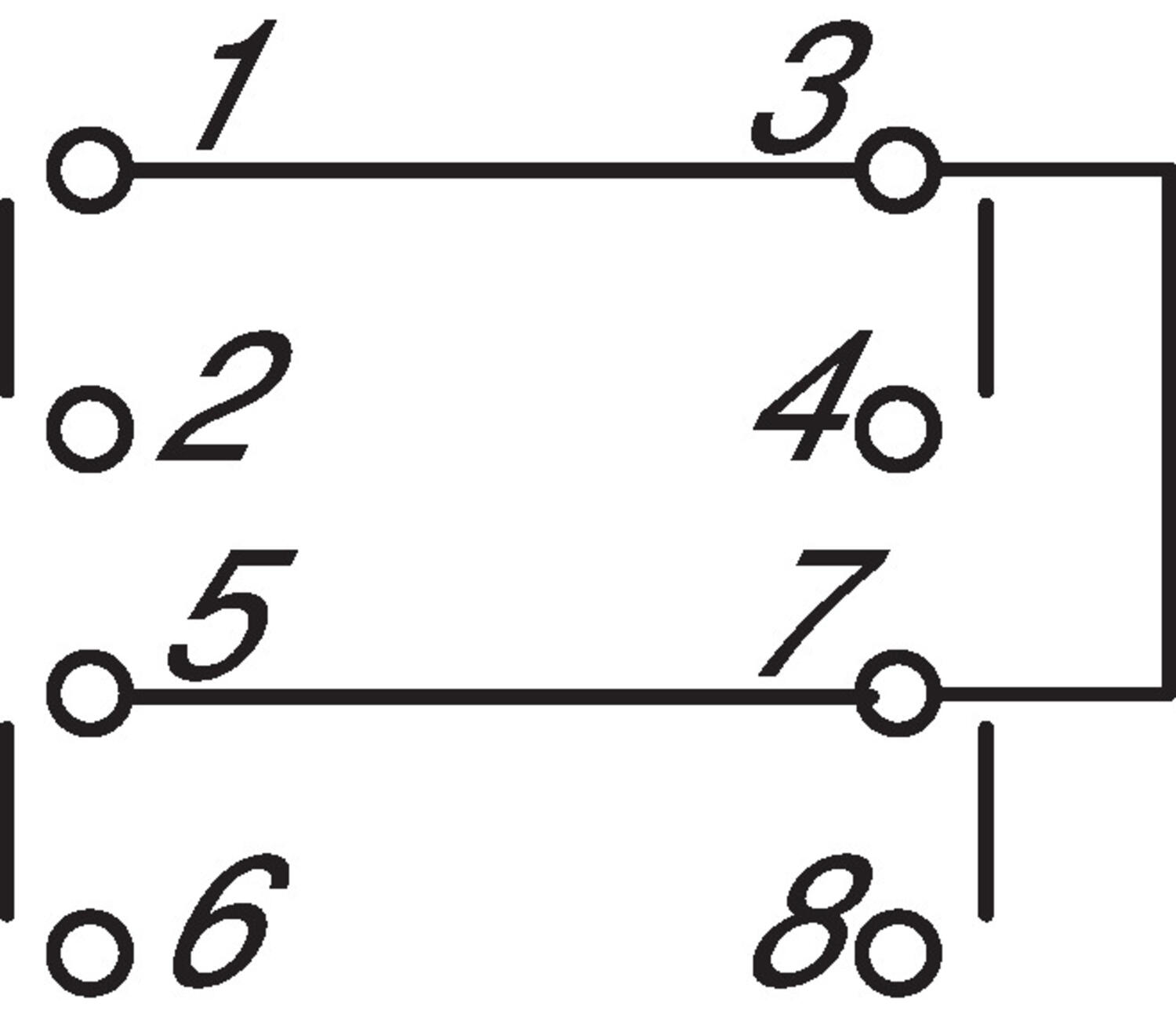

227622_c.eps

16 A

1 pólusú / 4 érintkező

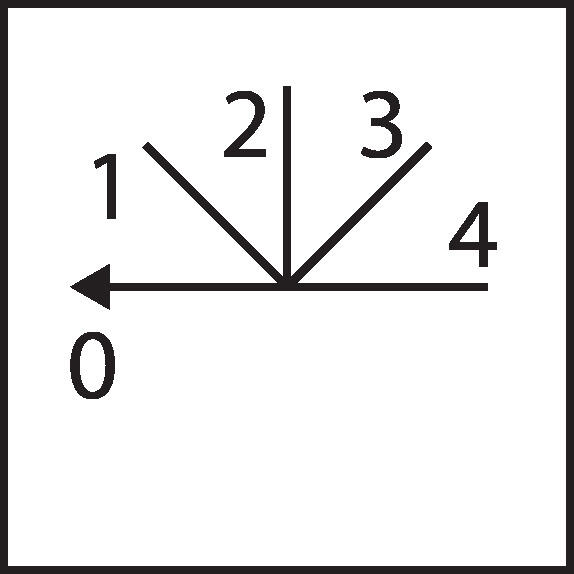

227622.eps

227622

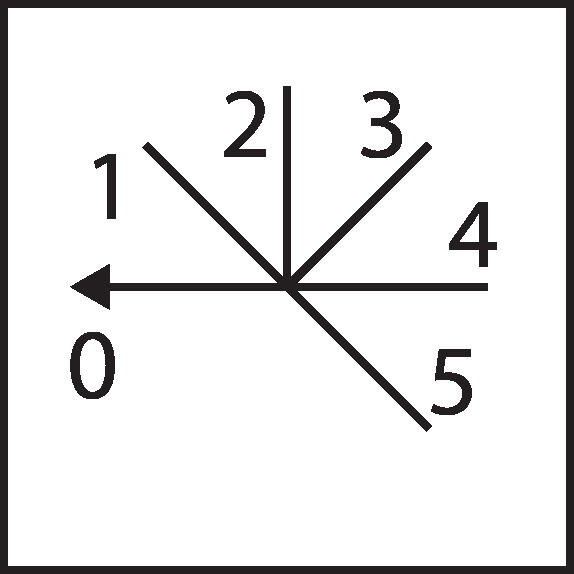

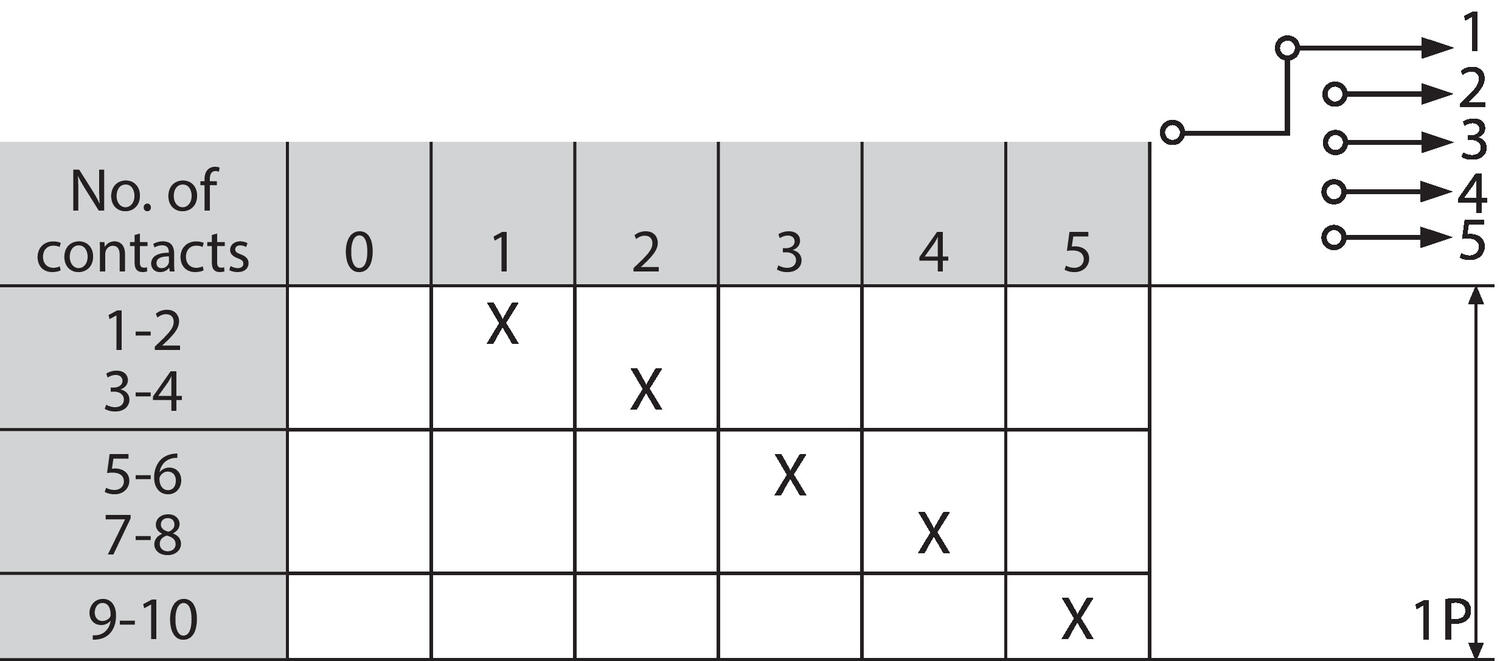

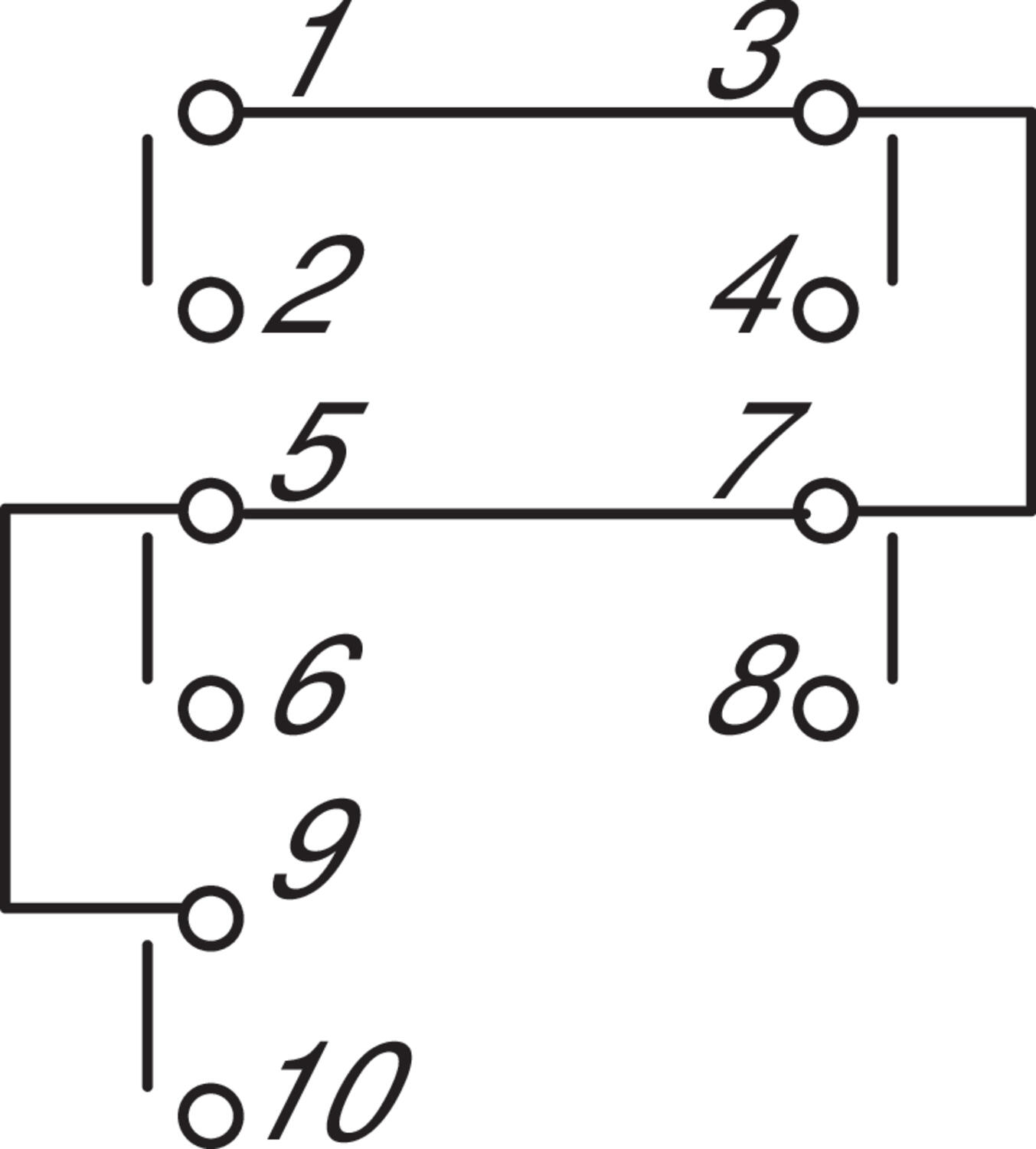

5 utas kapcsoló 0 állással

1 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 5 érintkező		227623

		25 A	1 pólusú / 5 érintkező		227629

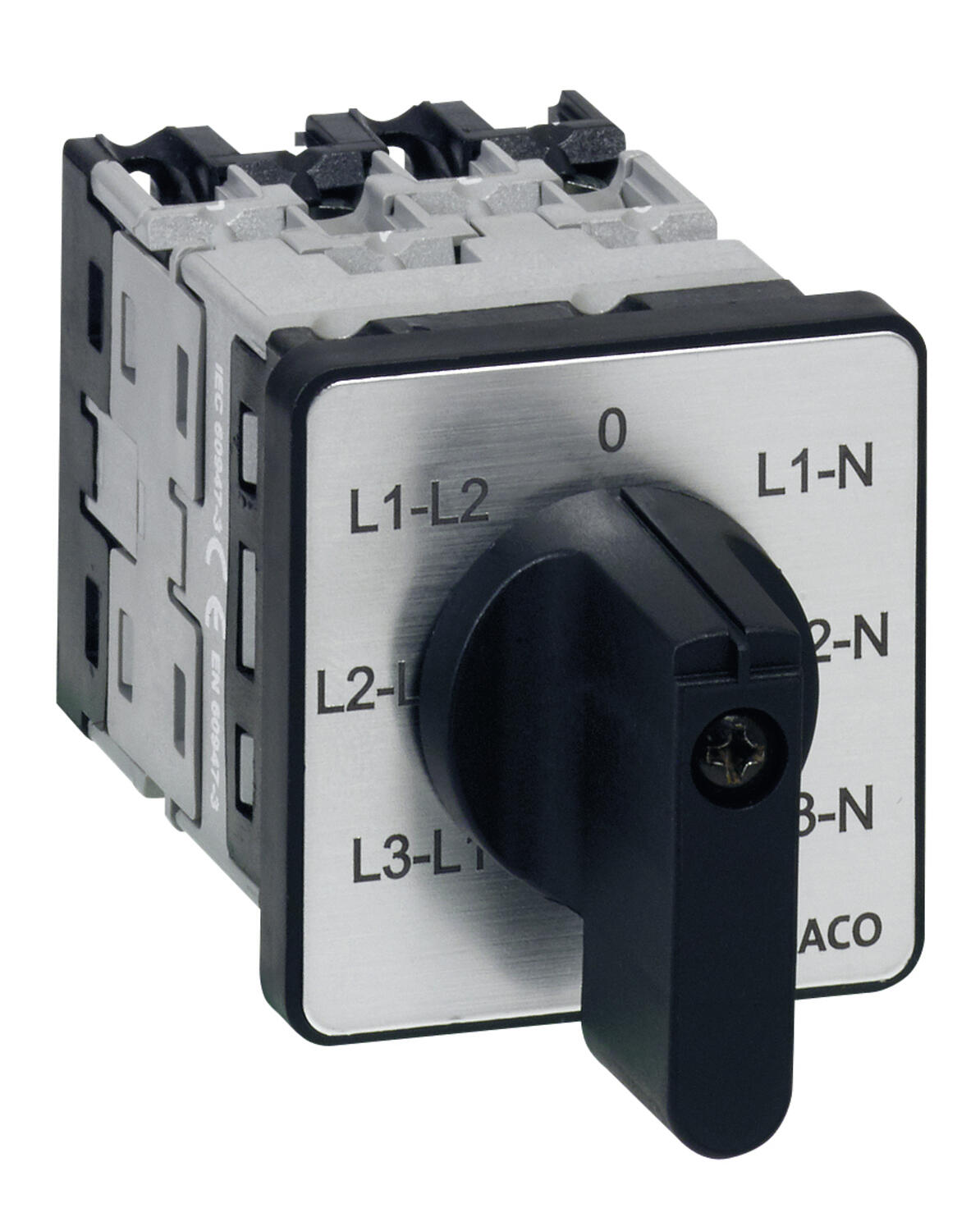

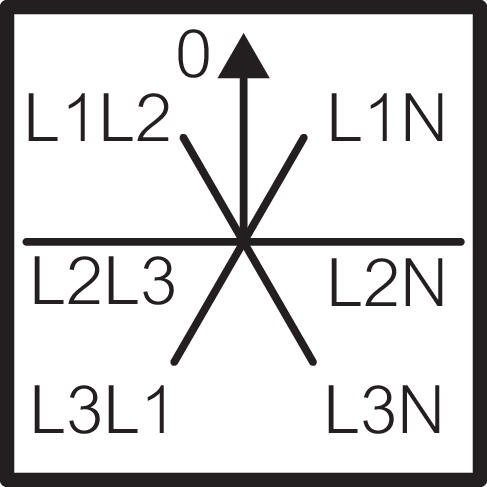

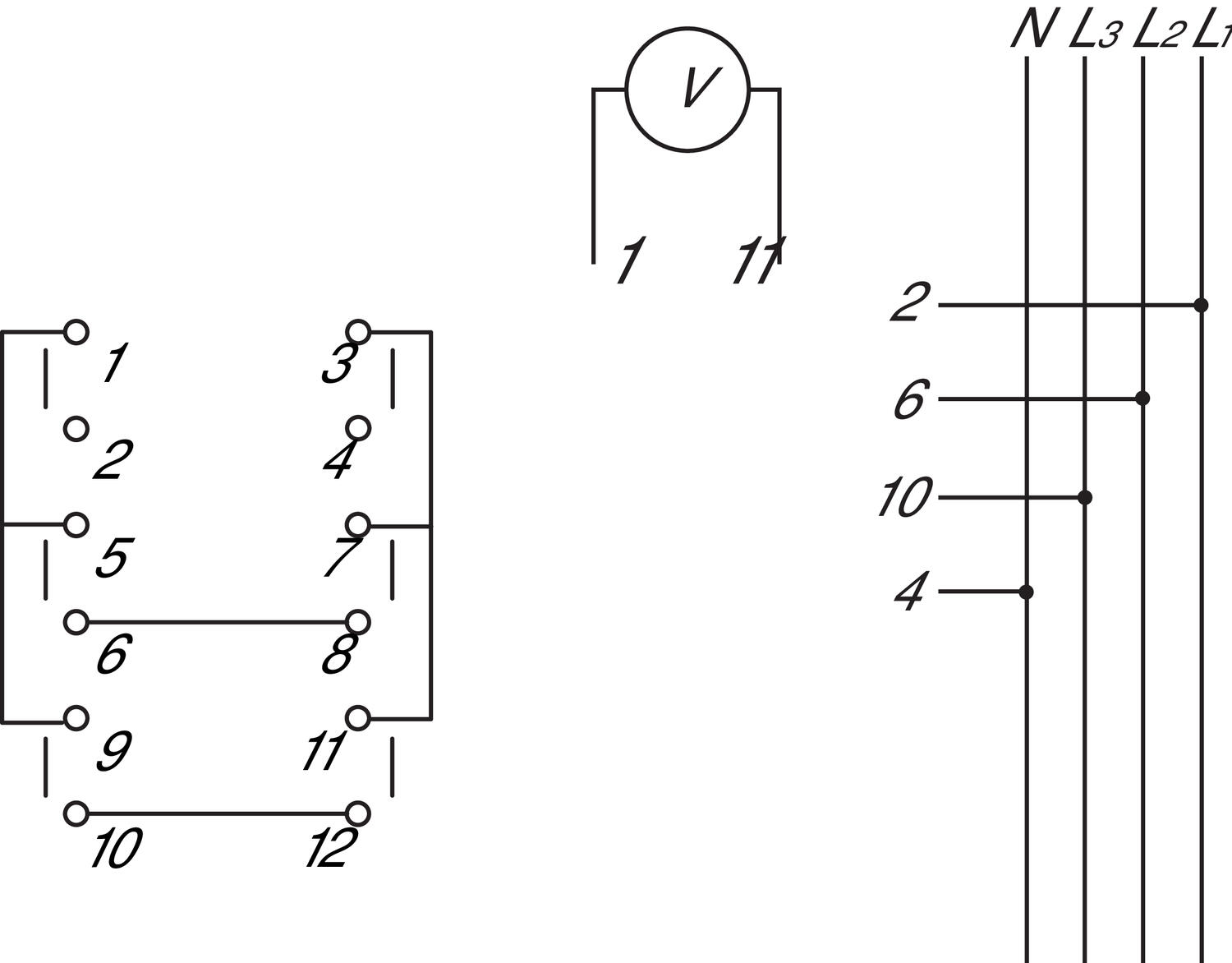

Feszültségmérő kapcsolója 0 állással

A fázisok, illetve a fázisok és a nulla közötti feszültséget méri.


Érintkezési funkció

(x = érintkező zárva)

Csatlakozások/

áthidalások

Névleges áramerősség

(AC21)

Érintkezők

Előlap

Rend. szám.

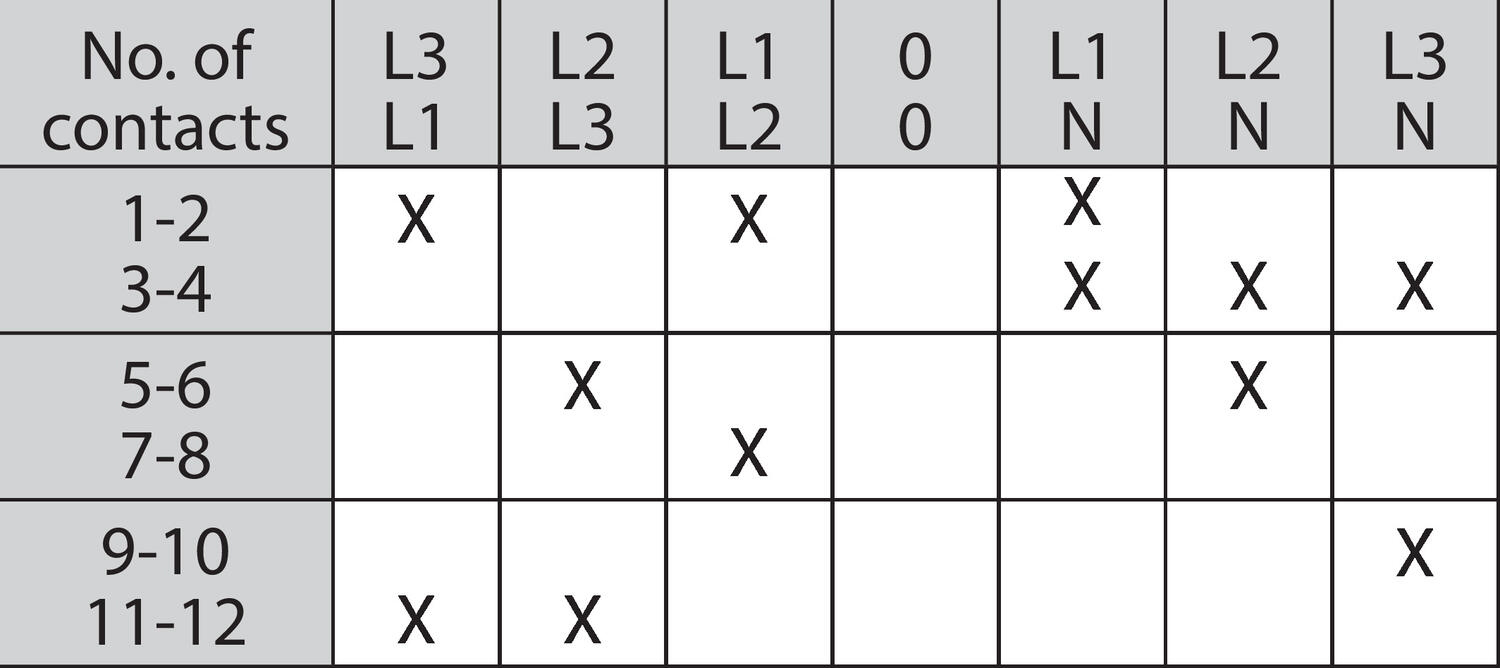

227636_contacts_diagram.eps

q_87369.eps

16 A

6 érintkező

023528_q_82691_dcat.eps

227636

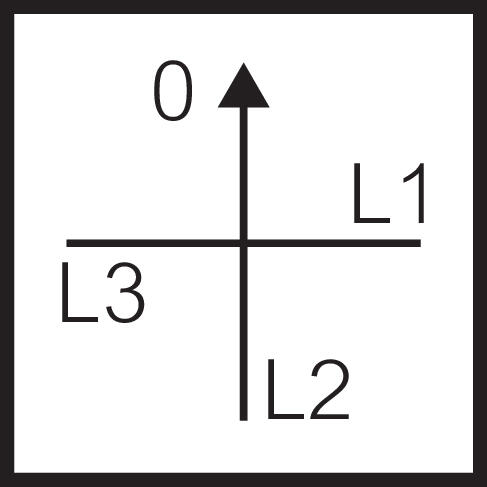

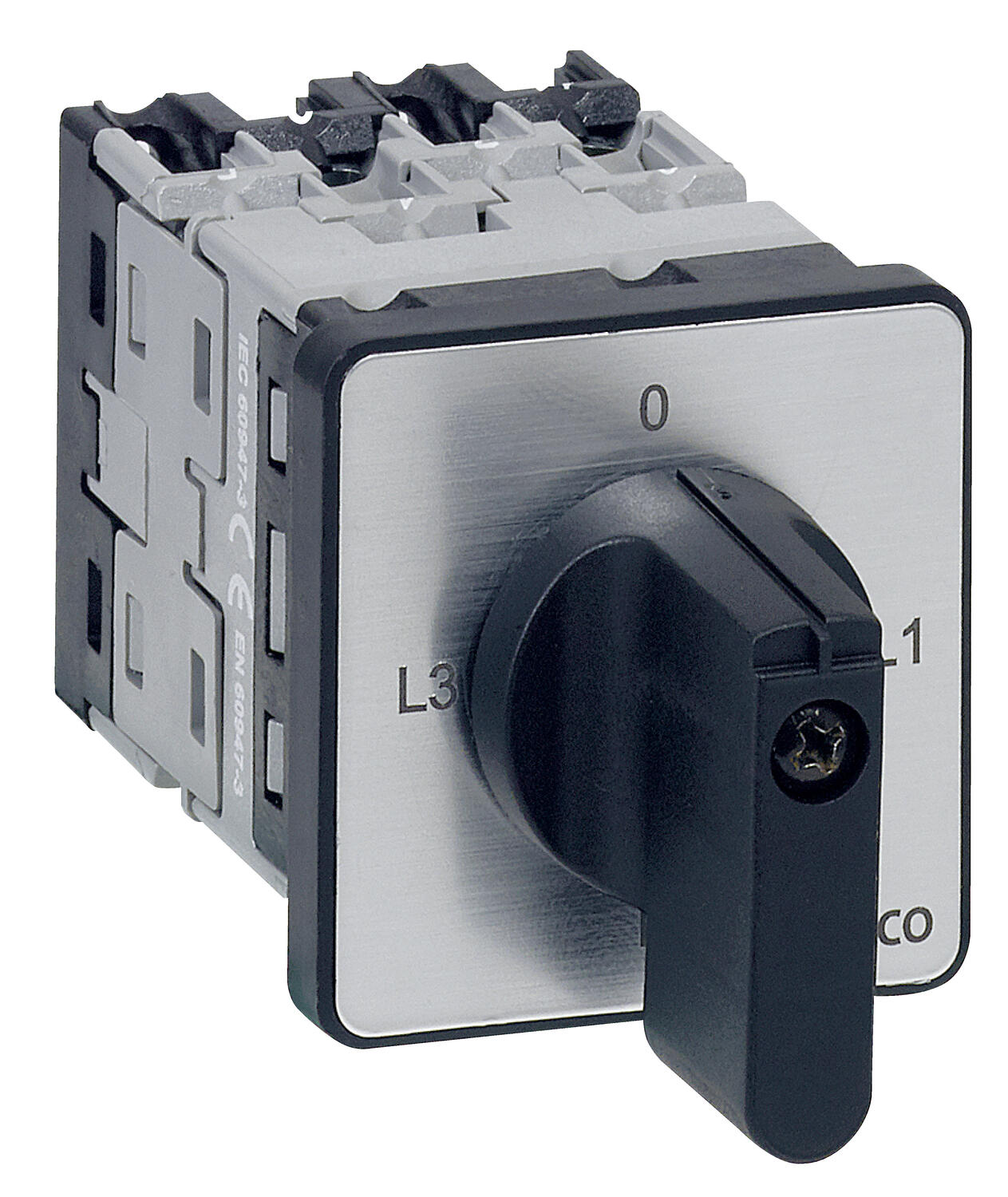

Áramerősség-mérő kapcsolója 0 állással

A fázisok, illetve a fázisok és a nulla közötti feszültséget méri.

BACO_227637_PR_ONE_Kamströmställare.eps

Érintkezési funkció

(x = érintkező zárva)

Csatlakozások/

áthidalások

Névleges áramerősség

(AC21)

Érintkezők

Előlap

Rend. szám.

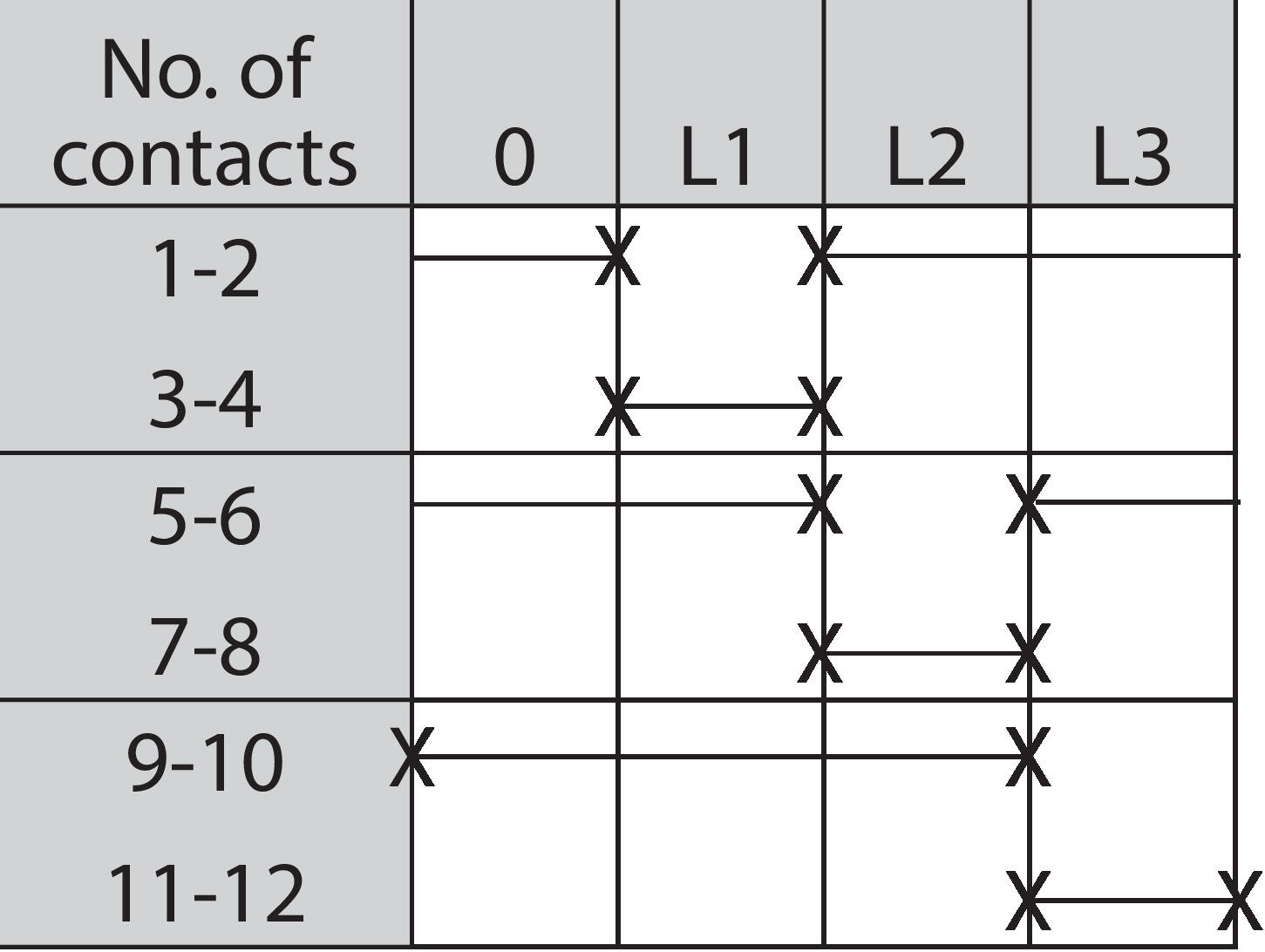

227637_contacts_diagram.eps

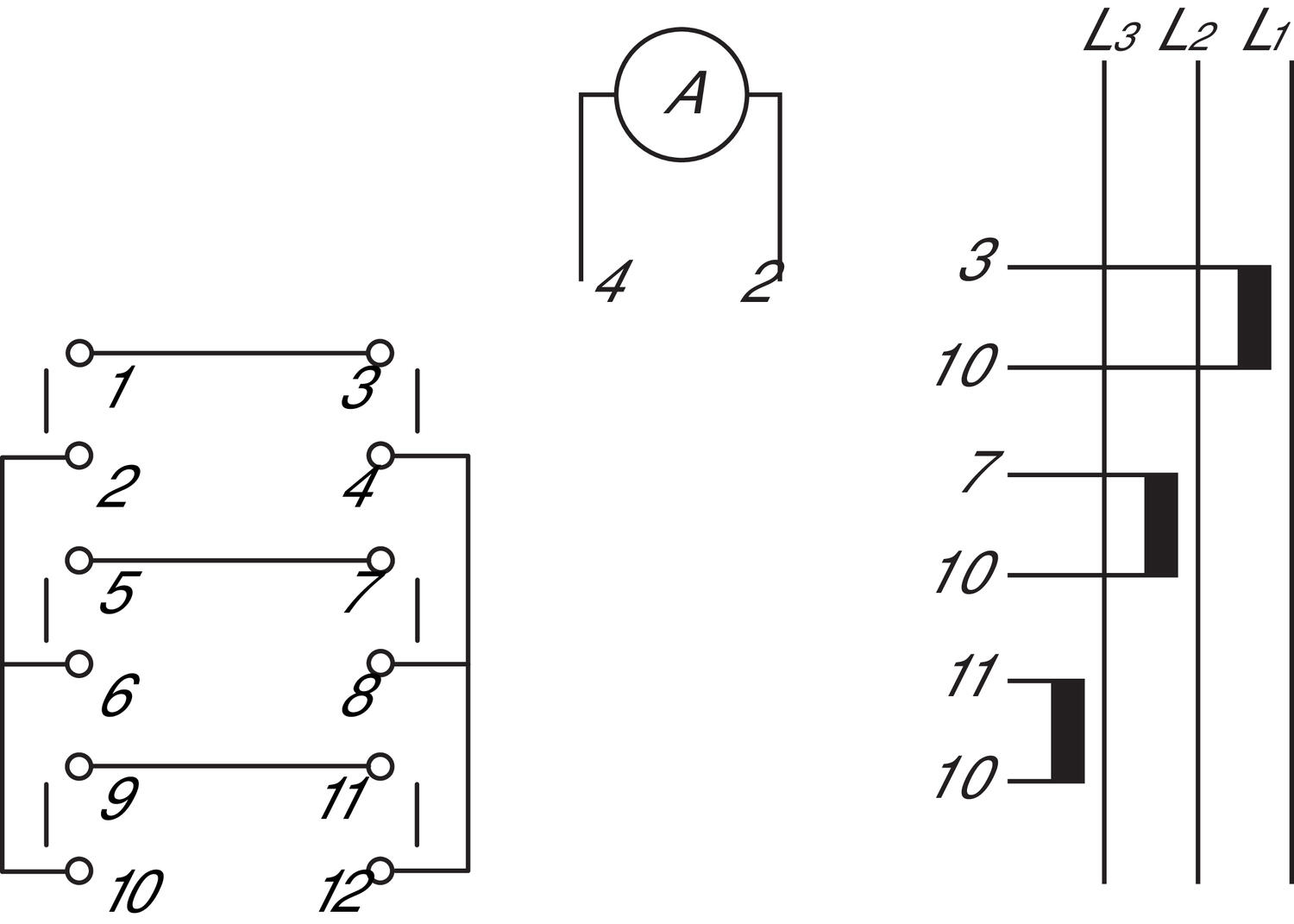

q_87365.eps

16 A

6 érintkező

023529_q_82696_dcat.eps

227637

Bővebben

Költséghatékony
16 A (AC21)
csavaros rögzítés
csavaros szerelés
Standard funkciók

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Csatlakozás típusa	Csavarkötés
Érintkezők száma	1
Felszerelés	Felcsavarozható
Funkció	Stabil
Max. kábelméret, egyeres kábel	4 mm²
Max. kábelméret, sodrott	2,5 mm²
Max. üzemi hőmérséklet	70 °C
Min. üzemi hőmérséklet	-20 °C
Névleges szigetelési feszültség, Ui	690 V
Névleges üzemi áramerősség, Ie (AC15/230 V)	6 A
Névleges üzemi áramerősség, Ie (AC21A/22 A)	16 A
Névleges üzemi teljesítmény (AC23A/3x230 V)	4 kW
Névleges üzemi teljesítmény (AC23A/3x400 V)	7,5 kW

Névleges üzemi teljesítmény (AC3/3x230 V)	3 kW
Névleges üzemi teljesítmény (AC3/3x400 V)	4 kW
Oszlopok száma	1
Plate	48x48
Pozíciók	2
Szabványok	CB, CCC, CE, CSA, IEC 60947-3, IEC 60947-1, UL, UL 508
Szokványos termikus áramerősség szabad levegőn, Ith	20 A
Szög	45°
Típus	On-off switch
Várható mechanikai élettartam	800 000 művelet (max. 150/h)
Védettségi osztály, panel elülső oldala	IP40
Védettségi osztály, panel hátulja	IP20

Letöltések

BACO_PR ONE_Cam switch_Folder.pdf

Mérések és kapcsolatok

Termékleírás

A BACO PR ONE a bütykös kapcsolók új és gazdaságos sorozata, amelynek fejlesztésekor a cél az alapfunkciók ellátása volt.

A termékek a legáltalánosabb funkciók betöltésére képesek 16 A, 25 A és 32 A (AC21) névleges áramerőség mellett.

Kivitel és működés

Kényszernyitású érintkezők	Megszakítóképesség Ie (A): 16 A, 25 A, 32 A – AC21 esetén
Érintésvédett érintkezők (IP20)	Előlap táblája: műanyag laminátum alumíniumban fekete szöveggel
Rövidzárlattal szembeni védelem	Lézerjelölésű csatlakozások a kapcsolóházon
Szigetelésvédelem <690 V (Ui)	Védelmi fokozat: IP40 elöl
Nyitott csavarkötésekkel szállítva	Előlapra szerelt, elöl két csavarral (CC = 30 mm)

Mindegyik bütykös kapcsolót kompletten, forgókarral és gravírozott felirattáblával szállítjuk, ami egyszerűvé teszi a rendelést.

A PR ONE termékek csavarral szerelhetők fel az előlapra.

A PR ONE különösen ott használható előnyösen, ahol alapfunkciókat kell ellátni, és nagy mennyiségekre van szükség.

Ha a PR12–PR160 PRÉMIUM SOROZATRA kíváncsi, kattintson ide.

Mi a különbség a PR ONE és a PR12–PR160 PRÉMIUM SOROZAT között?

Nagy vonalakban az alábbiak:

PR ONE	PR12–PR160 PRÉMIUM SOROZAT
Műanyag tengely	Fémtengely
Alapfunkciók	Az ügyfelek igényeire szabható
33 cikkszám	„Korlátlan” funkciók (A Bacónál több mint 60 000 funkciórendszer)
Csavarral szerelhetők az előlapra	Számos különböző felszerelési lehetőség (pl. csavar, DIN-sín, egylyukú szerelés, NORM, alulra szerelés stb.)
Névleges áramerősség: 16–32 A	Névleges áramerősség: 10–250 A (beleértve a mini bütykös kapcsolót is – 10 A)
Fekete forgatókar	Számos különböző kar és kulcsos forgatóegység

Műszaki adatok

Műszaki adatok
Termikus névleges áramerősség (A)	Ith	20	32	40
Névleges letörési áram (A)	AC21	16	25	32
Névleges letörési áram (A)	AC15	6	10	12
Névleges teljesítmény AC-3 (kW)	3 x 230 V 3 x 400 V	3 4	4 7,5	5,5 11
Névleges teljesítmény AC-23 (kW)	3 x 230 V 3 x 400 V	4 7,5	7,5 11	11 11
Szigetelési feszültség, Ui (V)		690	690	690
Névleges rövid idejű áramerősség (A)	Icw, 1 másodperc	300	300	300
Max. kábelterület, mm²	Egyeres vezeték Többeres vezeték	4 2,5	6 4	6 6
Mechanikai élettartam, műveletek száma (max. 150 művelet óránként)		800 000	800 000	800 000
Üzemi hőmérséklet		-20 és +70 °C között
Védelmi fokozat	Elöl Hátul	IP40 IP20	IP40 IP20	IP40 IP20
Tanúsítványok		IEC EN 60947-1, 60947-3 UL508

Méretek

PR ONE 16 A (ie)

BACO PR ONE MEASSURE 16 A.jpg

Méretek mm-ben

= 36 (1-2 érintkező)

= 46 (3-4 érintkező)

= 56 (5-6 érintkező)

PR ONE 25 A (ie)

BACO PR ONE MEASSURE 25 A.jpg

Méretek mm-ben

= 33 (1-2 érintkező)

= 45 (3-4 érintkező)

= 57 (5-6 érintkező)

PR ONE 32 A (ie)

BACO PR ONE MEASSURE 32 A.jpg

Méretek mm-ben

= 36 (1-2 érintkező)

= 51 (3-4 érintkező)

= 66 (5-6 érintkező)

Előlapi furatok (16 A, 25 A, 32 A)

227600_d_216878_dcat.eps

Letölthető dokumentumok

3D rajzok	Megnevezés	Fájlformátum	Letöltés
	Termék: PR ONE 227603	EPS	Letöltés
	Termék: PR ONE 227609	EPS	Letöltés
	Termék: PR ONE 227621	EPS	Letöltés
	Termék: PR ONE 227622	EPS	Letöltés
	Termék: PR ONE 227623	EPS	Letöltés
	Termék: PR ONE 227625	EPS	Előkészületben
	Termék: PR ONE 227626	EPS	Előkészületben
	Termék: PR ONE 227630	EPS	Letöltés
	Termék: PR ONE 227636	EPS	Letöltés
	Termék: PR ONE 227637	EPS	Letöltés

PDF

Megnevezés

Fájlformátum

Letöltés

Termékismertető füzet, PR ONE, angol

PDF

Letöltés

Származási nyilatkozat, angol

PDF

Letöltés

Rendelési szám

Kapcsoló KI/BE

1, 2 és 3 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 1 érintkező		227600
			2 pólusú / 2 érintkező		227601
			3 pólusú / 3 érintkező		227602

		25 A	1 pólusú / 1 érintkező		227603
			2 pólusú / 2 érintkező		227604
			3 pólusú / 3 érintkező		227605

		32 A	1 pólusú / 1 érintkező		227606
		32 A	3 pólusú / 3 érintkező		227608

Kapcsoló 0 állással

1, 2 és 3 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 2 érintkező		227609
			2 pólusú / 4 érintkező		227610
			3 pólusú / 6 érintkező		227611

		25 A	1 pólusú / 2 érintkező		227612
			2 pólusú / 4 érintkező		227613
			3 pólusú / 6 érintkező		227614

		32 A	1 pólusú / 2 érintkező		227615
			2 pólusú / 4 érintkező		227616
			3 pólusú / 6 érintkező		227617

2 utas kapcsoló 0 állással

1, 2 és 3 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 2 érintkező		227618
			2 pólusú / 4 érintkező		227619
			3 pólusú / 6 érintkező		227620

		25 A	1 pólusú / 2 érintkező		227624
			2 pólusú / 4 érintkező		227625
			3 pólusú / 6 érintkező		227626

		32 A	1 pólusú / 2 érintkező		227630
			2 pólusú / 4 érintkező		227631
			3 pólusú / 6 érintkező		227632

3 utas kapcsoló 0 állással

1 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 3 érintkező		227621

		25 A	1 pólusú / 3 érintkező		227627

4 utas kapcsoló 0 állással

1 pólusú kapcsoló


Érintkezési funkció

(x = érintkező zárva)

Csatlakozások/

áthidalások

Névleges áramerősség

(AC21)

Pólusok/érintkezők

Előlap

Rend. szám.

227622_contacts_diagram.eps

227622_c.eps

16 A

1 pólusú / 4 érintkező

227622.eps

227622

5 utas kapcsoló 0 állással

1 pólusú kapcsoló

Érintkezési funkció (x = érintkező zárva)	Csatlakozások/ áthidalások	Névleges áramerősség (AC21)	Pólusok/érintkezők	Előlap	Rend. szám.
		16 A	1 pólusú / 5 érintkező		227623

		25 A	1 pólusú / 5 érintkező		227629

Feszültségmérő kapcsolója 0 állással

A fázisok, illetve a fázisok és a nulla közötti feszültséget méri.


Érintkezési funkció

(x = érintkező zárva)

Csatlakozások/

áthidalások

Névleges áramerősség

(AC21)

Érintkezők

Előlap

Rend. szám.

227636_contacts_diagram.eps

q_87369.eps

16 A

6 érintkező

023528_q_82691_dcat.eps

227636

Áramerősség-mérő kapcsolója 0 állással

A fázisok, illetve a fázisok és a nulla közötti feszültséget méri.

BACO_227637_PR_ONE_Kamströmställare.eps

Érintkezési funkció

(x = érintkező zárva)

Csatlakozások/

áthidalások

Névleges áramerősség

(AC21)

Érintkezők

Előlap

Rend. szám.

227637_contacts_diagram.eps

q_87365.eps

16 A

6 érintkező

023529_q_82696_dcat.eps

227637

Kiegészítők

Termékhírek

SSP - A biztonsági megoldások legújabb generációja

Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.

Termékhírek

PULS több fázisú tápegységek

A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.

Termékhírek

Auer Signal bemutatja legújabb R szériás LED jelzőberendezéseit

Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.

Termékhírek

Biztonságos távoli hozzáférés öt perc alatt

Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!

Termékhírek

COMATRELECO CMS-10R ipari SMS relé

A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.

Termékhírek

KOMPAKT JELZŐFÉNYEK BEÉPÍTETT LEDDEL

A BACO L20SC jelzőlámpa sorozata robusztus, de egyben modern megjelenésű, kifejezetten alkalmas ipari alkalmazásokhoz.

Változatok	Érintkezők száma	Oszlopok száma	Pozíciók	Szög	Típus
PR One forgókapcsoló, 16 A – Ki/Be – 1 pólusú – 45 fokos Cikkszám 227600 Másolva	1	1	2	45°	On-off switch
PR One forgókapcsoló, 16 A – Ki/Be – 2 pólusú – 45 fokos Cikkszám 227601 Másolva	2	2	2	45°	On-off switch
PR One forgókapcsoló, 16 A – Ki/Be – 3 pólusú – 45 fokos Cikkszám 227602 Másolva	3	3	2	45°	On-off switch
PR One forgókapcsoló, 16 A – átváltás, kikapcsolási pozícióval – 1 pólusú – 45 fokos Cikkszám 227609 Másolva	2	1	3	45°	Changeover switch
PR One forgókapcsoló, 16 A – átváltás, kikapcsolási pozícióval – 2 pólusú – 45 fokos Cikkszám 227610 Másolva	4	2	3	45°	Changeover switch
PR One forgókapcsoló, 16 A – átváltás, kikapcsolási pozícióval – 3 pólusú – 45 fokos Cikkszám 227611 Másolva	6	3	3	45°	Changeover switch
PR One forgókapcsoló, 16 A – 2 állású, kikapcsolási pozícióval – 1 pólusú – 45 fokos Cikkszám 227618 Másolva	2	1	3	45°	Selector switch
PR One forgókapcsoló, 16 A – 2 állású, kikapcsolási pozícióval – 2 pólusú – 45 fokos Cikkszám 227619 Másolva	4	2	3	45°	Selector switch
PR One forgókapcsoló, 16 A – 2 állású, kikapcsolási pozícióval – 3 pólusú – 45 fokos Cikkszám 227620 Másolva	6	3	3	45°	Selector switch
PR One forgókapcsoló, 16 A – 3 állású, kikapcsolási pozícióval – 1 pólusú – 45 fokos Cikkszám 227621 Másolva	3	1	4	45°	Selector switch
PR One forgókapcsoló, 16 A – 4 állású, kikapcsolási pozícióval – 1 pólusú – 45 fokos Cikkszám 227622 Másolva	4	1	5	45°	Selector switch
PR One forgókapcsoló, 16 A – 5 állású, kikapcsolási pozícióval – 1 pólusú – 45 fokos Cikkszám 227623 Másolva	5	1	6	45°	Selector switch
PR One forgókapcsoló, 16 A – voltmérő 3 fázis + null Cikkszám 227636 Másolva	6	1	7	45°	Voltmeter switch
PR One forgókapcsoló, 16A – ampermérő 3 CT közös ponttal Cikkszám 227637 Másolva	6	1	4	90°	Ammeter switch
