LOVATO
Több műszerpaneles szerelés

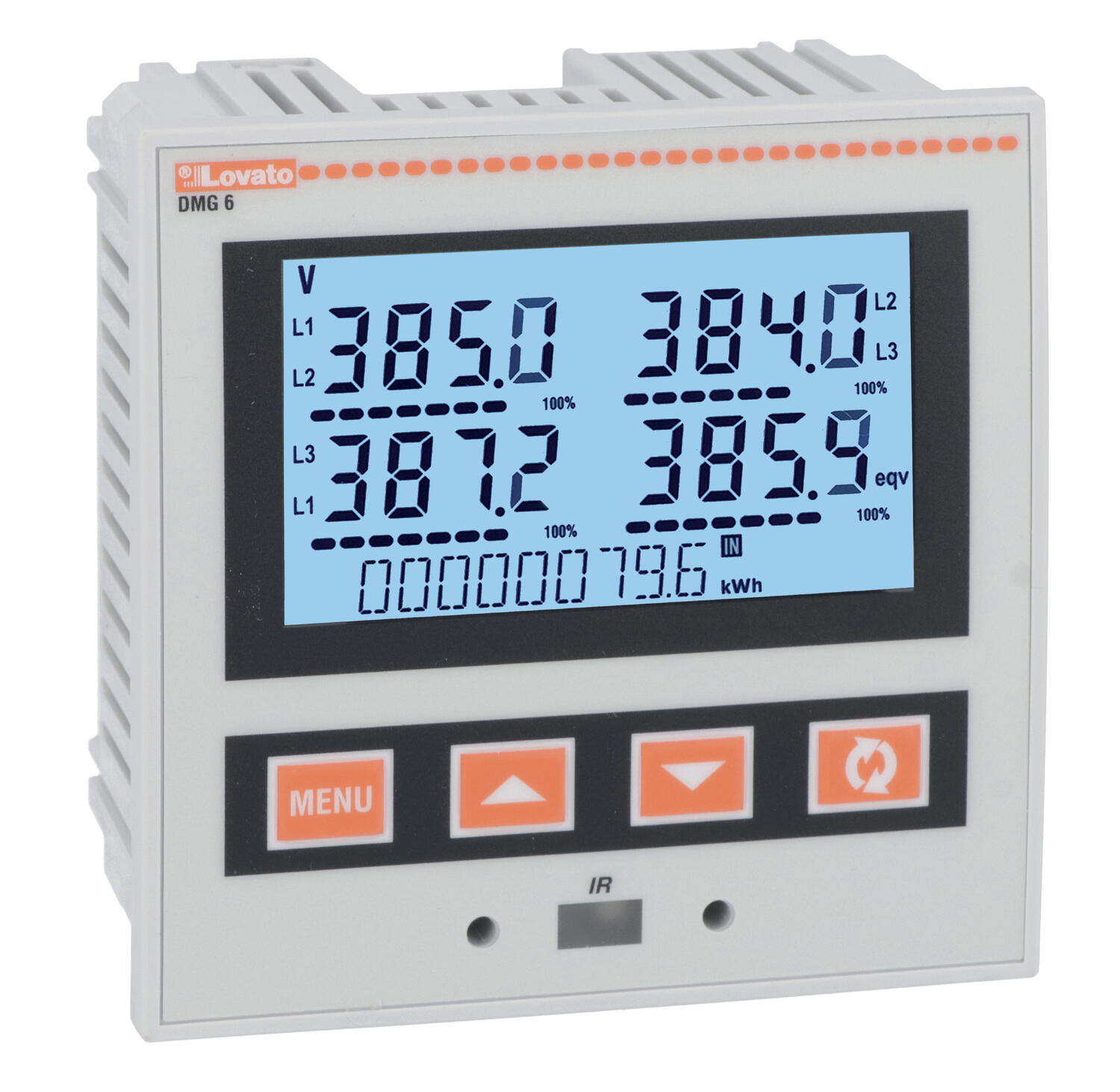

A DMG 600 és a DMG 610 multi-hangszerek a lehető legegyszerűbb használatot ötvözik a fejlett funkciók széles skálájával. A DMG 600 és a DMG 610 könnyen felszerelhető a panelbe, szerszámok nélkül. Az egységek hátulján 1 bővítőmodulnak van helye az EXP sorozatból. A bővítőmodul lehetőséget biztosít a saját választásod kommunikációra vagy extra bemenetekre/kimenetekre. Elöl van egy INFRAVÖRÖS kapcsolat, amely gyorsabb programozást vagy letöltést tesz lehetővé USB-n vagy WiFi hardverkulcson keresztül. A programozás és a letöltés az Xpress vagy a SAM1 ingyenes szoftverrel végezhető el. A SAM1 iOS és Android eszközökhöz egyaránt elérhető, ami azt jelenti, hogy a DMG 600 és a DMG 610 zökkenőmentesen programozható okostelefonnal vagy táblagéppel. A programozás másolható és menthető, majd több eszközre is átvihető. A háttérvilágítású LCD kijelző megkönnyíti az olvasmányok és információk olvasását. A DMG610 RS485-tel van felszerelve a modbus protokollokkal való kommunikációhoz, amely lehetővé teszi a távfelügyeletet pl. Synergy segítségével. Az elérhető oldalak áttekintése: PageDescription (navigáció felfelé/lefelé mutató nyíllal történik)Mögöttes oldalak, 1fázis fázisfeszültséggel - V(L1-L2), V(L2-L3), V(L2-L3), V(L3-L1), V(LL)EQVHILOAV 2Fas-N feszültség - V(L1-N), V(L1-N), V(L3-N), V(L3-N), V(L-N)EQHILOAV 3Phase és N áram - I(L1), I(L2), I(L2), I(L3), I(N)HILOAVMD 4Aktív teljesítmény - P(L1), P(L2), P(L3), P(TOT)HILOAVMD 5Reaktív teljesítmény - Q(L1), Q(L2), Q(L3), Q(TOT)HILOAVMD 6Szenzhető teljesítmény - S(L1), S(L2), S(L3), S(TOT)HILOAVMD 7Effect faktor - PF(L1), PF(L2), PF(L3), PF(EQ)HILOAV 9Frequency and asymmetry - F, ASY(VLL), ASY(VLN), ASY(I)HILOAV 13Phase fázis teljes feszültségharmonikus tartalom - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) HILOAV 14Fázisos fázisfeszültség harmonikusok H2... H15 15Fas-N teljes feszültség harmonikus tartalom - THD-V(L1), THD-V(L2), THD-V(L3)HILOAV 16Fas-N feszültségharmonikusokH2... H15 17Total current harmonikus tartalom - THD-I(L1), THD-I(L2), THD-I(L3)HILOAV 18Stream harmonikusokH2... H15 19-24Energiamérő - kWh+, kWh-L1, L2, L3 TOTPAR 25-30Nemergy mérő - kvark+, kvark-L1, L2, L3TOTPAR 31Operációs időmérő TOT PAR 35Információ a modellről, verzióról és sorozatszámról HI = Maximális rögzített értékLO = Minimális rögzített értékAV = ÁtlagMD = Max. needPAR = Alkatrész értékek, a felhasználó visszaállíthatja őket. Egyes oldalak csak akkor jelennek meg, ha ezek funkciója aktiválva van, például a riasztások oldalai és a megadott határértékek. További információkért tekintse meg az adatlapot a "Letöltés" fül alatt.
- Ikonalapú LCD kijelző
- Bővíthető
- Rs485-ös verzió
- Alkalmazáson keresztül programozható
Kiválasztott változat
Műszaki adatok
| Bővíthető | Igen |
|---|---|
| Connection of current transformer and output | 6x 0,2..2,5 mm² |
| Connection of current transformer and output, tightening torque | 0,56 |
| Connection supply voltage and measurement | 6x 0,2..2,5 mm² |
| Connection supply voltage and measurement, tightening torque | 0,56 |
| Felszerelés | Panelkonzol |
| Felvett teljesítmény | 2 W |
| Felvett teljesítmény | 5 VA |
| IP-osztály, csatlakozás | IP20 |
| IP-osztály, elülső oldal | IP54 |
| Jóváhagyások | CSA C22.2-N°61010-1, EN61000-6-2, EN61000-6-4, EN61010-1, UL 61010-1 |
| Max. frekvencia | 65 Hz |
| Max. tápfeszültség, AC | 440 V AC |
| Max. tápfeszültség, DC | 250 V DC |
| Max. tárolási hőmérséklet | 80 °C |
|---|---|
| Measuring accuracy, (L-L) | ±0,5 % (50...830 V AC) |
| Measuring accuracy, (L-N) | ±0,5 % (50...480 V AC) |
| Min. frekvencia | 45 Hz |
| Min. tápfeszültség, AC | 100 V AC |
| Min. tápfeszültség, DC | 110 V DC |
| Min. tárolási hőmérséklet | -30 °C |
| Number of expansion modules max | 1 pc |
| Operating temperature from | -20 °C |
| Operating temperature to | 60 °C |
| Typical of measurement value | True RMS |
| Tömeg | 0,33 kg |
Termékleírás
A DMG 600 és a DMG 610 multi-hangszerek a lehető legegyszerűbb használatot ötvözik a fejlett funkciók széles skálájával. A DMG 600 és a DMG 610 könnyen felszerelhető a panelbe, szerszámok nélkül. Az egységek hátulján 1 bővítőmodulnak van helye az EXP sorozatból. A bővítőmodul lehetőséget biztosít a saját választásod kommunikációra vagy extra bemenetekre/kimenetekre. Elöl van egy INFRAVÖRÖS kapcsolat, amely gyorsabb programozást vagy letöltést tesz lehetővé USB-n vagy WiFi hardverkulcson keresztül. A programozás és a letöltés az Xpress vagy a SAM1 ingyenes szoftverrel végezhető el. A SAM1 iOS és Android eszközökhöz egyaránt elérhető, ami azt jelenti, hogy a DMG 600 és a DMG 610 zökkenőmentesen programozható okostelefonnal vagy táblagéppel. A programozás másolható és menthető, majd több eszközre is átvihető. A háttérvilágítású LCD kijelző megkönnyíti az olvasmányok és információk olvasását. A DMG610 RS485-tel van felszerelve a modbus protokollokkal való kommunikációhoz, amely lehetővé teszi a távfelügyeletet pl. Synergy segítségével. Az elérhető oldalak áttekintése: PageDescription (navigáció felfelé/lefelé mutató nyíllal történik)Mögöttes oldalak, 1fázis fázisfeszültséggel - V(L1-L2), V(L2-L3), V(L2-L3), V(L3-L1), V(LL)EQVHILOAV 2Fas-N feszültség - V(L1-N), V(L1-N), V(L3-N), V(L3-N), V(L-N)EQHILOAV 3Phase és N áram - I(L1), I(L2), I(L2), I(L3), I(N)HILOAVMD 4Aktív teljesítmény - P(L1), P(L2), P(L3), P(TOT)HILOAVMD 5Reaktív teljesítmény - Q(L1), Q(L2), Q(L3), Q(TOT)HILOAVMD 6Szenzhető teljesítmény - S(L1), S(L2), S(L3), S(TOT)HILOAVMD 7Effect faktor - PF(L1), PF(L2), PF(L3), PF(EQ)HILOAV 9Frequency and asymmetry - F, ASY(VLL), ASY(VLN), ASY(I)HILOAV 13Phase fázis teljes feszültségharmonikus tartalom - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) HILOAV 14Fázisos fázisfeszültség harmonikusok H2... H15 15Fas-N teljes feszültség harmonikus tartalom - THD-V(L1), THD-V(L2), THD-V(L3)HILOAV 16Fas-N feszültségharmonikusokH2... H15 17Total current harmonikus tartalom - THD-I(L1), THD-I(L2), THD-I(L3)HILOAV 18Stream harmonikusokH2... H15 19-24Energiamérő - kWh+, kWh-L1, L2, L3 TOTPAR 25-30Nemergy mérő - kvark+, kvark-L1, L2, L3TOTPAR 31Operációs időmérő TOT PAR 35Információ a modellről, verzióról és sorozatszámról HI = Maximális rögzített értékLO = Minimális rögzített értékAV = ÁtlagMD = Max. needPAR = Alkatrész értékek, a felhasználó visszaállíthatja őket. Egyes oldalak csak akkor jelennek meg, ha ezek funkciója aktiválva van, például a riasztások oldalai és a megadott határértékek. További információkért tekintse meg az adatlapot a "Letöltés" fül alatt.
