LOVATO

Több műszeres din sín

A DMG200 és a DMG210 két többhangszeres fejlesztés, amelyet úgy terveztek, hogy a könnyű használatot a fejlett funkciók széles skálájával ötvözze. Annak ellenére, hogy az eszközök rendkívül korlátozottak (csak 72 mm szélesek), ugyanolyan teljesítményűek, mint a piac legfejlettebb termékei. A grafikus LCD kijelző (128x80 képpont) biztosítja a legnagyobb könnyebb használatot. Nagy mérési pontosság True RMS értékekkel és a mérőszámok széles választékával az alábbi táblázat szerint. A 100-240 V-os váltakozó áramú tápfeszültséggel a műszer világszerte használható alkalmazásokban. PageDescription (a navigáció felfelé/lefelé mutató nyíllal történik)A mögöttes oldalak 1fázis fázisfeszültséggel - V(L1-L2), V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQHILOAV GR 2Fas-N feszültséggel - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQHILOAV GR 3Fázis és N áram - I(L1), I(L2), I(L3), I(N)HILOAVMDGR 4Active teljesítmény - P(L1), P(L2), P(L3), P(TOT)HILOAVMDGR 5Reaktív teljesítmény - Q(L1), Q(L2), Q(L3), Q(TOT)HILOAVMDGR 6Szenzilis teljesítmény - S(L1), S(L2), S(L3), S(TOT)HILOAVMDGR 7Effekt faktor - TPF(L1), TPF(L2), TPF(L3), TPF(EQ)HILOAV GR 8Frequency and asymmetry - F, ASY(VLL), ASY(VLN), ASY(I)HILOAV 9Phase fázis teljes feszültség harmonikus tartalom - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) HILOAVGR 10Fas-N teljes harmonikus tartalom - THD-V(L1), THD-V(L2), THD-V(L3)HILOAV GR 11Total harmonikus tartalom - THD-I(L1), THD-I(L2), THD-I(L3)HILOAV GR 12Energy meter - kWh+(TOT), kWh-(TOT), left+(TOT), leftover(TOT), kVA(TOT)PARTIAL 13grafTrend 14Running time meter - Hr(TOT), Hr(Part) 15Information about model, verzió és sorozatszám 16Lovato logó A navigáció elöl 4 nagy és tiszta gombbal történik, és grafikus kijelzővel rendelkezik a teljes harmonikus tartalom megjelenítésére - THD-V(L1), THD-V(L1), THD-V(L1), THD-V(L2), THD-V(L2), THD-V(L2), THD-V(L3), THD-V(L3), THD-V(L2), THD-V(L3), THD-V(L2), THD-V(L3), THD-V(L2), THD-V(L3), THD-V(L3),THD-V(L3),THD-V(L3), THD-V(L3), THD-V(L3),THD-V(L3), THD-V(L3), THD-V(L3), THD-V(L3), THD-V(L3), THD-V(L3), THD-V(L3), THD-V(L3), THD-V (L3),THD-V(L2), THD-V(L3),THD-V(L2), THD-V(L3),3,HILOAV-V(L3)HILOAV GR 11Total current harmonikus tartalom - THD-I(L1), THD-V(L2), THD-V(L2), THD-V(L3),THD-V(L2), THD-V(L2), THD-V(L3),HILOAV GR 11Total current harmonikus tartalom - THD-I(L1), THD-V(L2), THD-V(L2), THD-V(L2), THD-V(L3)HILOAV GR 11)HILOAV GR 11Total current harmonikus tartalom - THD-I(L1), THD-I( L1), THD-I( L2) választható trenddiagram pl. látszólagos teljesítmény, aktív teljesítmény vagy reaktív teljesítmény. A DMG210 RS485 csatlakozással van felszerelve, és Modbus protokollon keresztül a monitorozás például Synergy segítségével lehetséges. További információkért tekintse meg az adatlapot a "Letöltés" fül alatt.

Bővebben

Grafikus LCD kijelző
Rs485-ös verzió

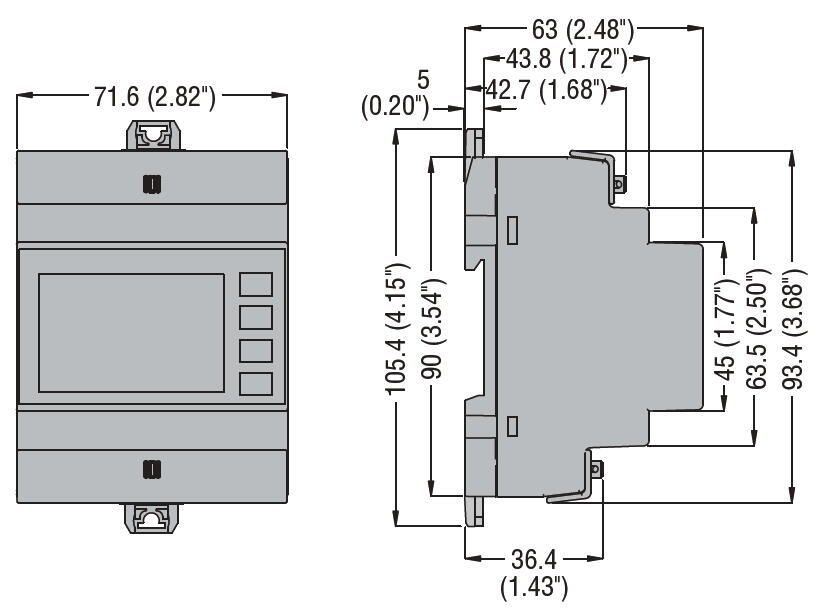

Szélesség csak 72 mm
LV, MV és HV alkalmazásokhoz

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Bővíthető	Nem
Connection of current transformer and output	6x 0,2..2,5 mm²
Connection of current transformer and output, tightening torque	0,44
Connection supply voltage and measurement	6x 0,2..4 mm²
Connection supply voltage and measurement, tightening torque	0,8
Felszerelés	DIN sín
Felvett teljesítmény	1,2 W
Felvett teljesítmény	3,5 VA
IP-osztály, csatlakozás	IP20
IP-osztály, elülső oldal	IP40
Jóváhagyások	CSA C22.2-N°14, EN61000-6-2, EN61000-6-3, EN61010-1, UL 508
LED	Igen
Max. frekvencia	66 Hz
Max. tápfeszültség, AC	240 V AC

Max. tápfeszültség, DC	250 V DC
Max. tárolási hőmérséklet	80 °C
Measuring accuracy, (L-L)	±0,5 % (20...830 V AC)
Measuring accuracy, (L-N)	±0,5 % (10...480 V AC)
Measuring accuracy, frequency	±0,1 %
Min. frekvencia	45 Hz
Min. tápfeszültség, AC	100 V AC
Min. tápfeszültség, DC	110 V DC
Min. tárolási hőmérséklet	-30 °C
Operating temperature from	-20 °C
Operating temperature to	60 °C
Typical of measurement value	True RMS
Tömeg	0,294 kg

Letöltések

Műszaki illusztrációk

Termékleírás

Kiegészítők

Kapcsolódó termékek

Termékhírek

Ipar napjai 2025

Az OEM Automatic Kft. csapata sikeresen részt vett a 2025. május 13–16. között megrendezett IPAR NAPJAI Nemzetközi Ipari Szakkiállításon.

Termékhírek

Seifert Systems

A Seifert Systems több mint fél évszázada élen jár az innovatív hűtési megoldások kifejlesztésében, amelyek a világ különböző iparágainak különféle igényeit elégítik ki.

Termékhírek

SSP - A biztonsági megoldások legújabb generációja

Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.

Termékhírek

Az Autonics hivatalos Magyarországi képviselői lettünk.

Az Autonics az automatizálási megoldások vezető szolgáltatója.
Termékeinket a mérnökök különböző ipari alkalmazásokban bíznak és alkalmazzák, beleértve az élelmiszer-gyártást és csomagolást, a műanyag- és gumifeldolgozást, a félvezető berendezéseket és a fémmegmunkáló gépeket.

Termékhírek

PULS több fázisú tápegységek

A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.

Tudás

IIOT - Ha digitalizálni akarja vállalkozását

Speciális termékterületeinkkel élvonalbeli szakértelemmel és széles termékválasztékkal rendelkezünk, hogy megkönnyítsük Önnek a lépést a digitális világba. Itt megtudhatja, hogyan

	Változatok	Connection of current transformer and output	Felvett teljesítmény	Felvett teljesítmény	RS485	Tömeg	Ár
	Több műszeres grafikus LCD kijelző, DIN rögzítéshez Cikkszám DMG200 Másolva	6x 0,2..2,5 mm²	1,2 W	3,5 VA		0,294 kg
	Több műszeres grafikus LCD kijelző, DIN szereléshez, RS485 Cikkszám DMG210 Másolva	10x 0,2..2,5 mm²	1,7 W	4,5 VA	Igen	0,3 kg
