BACO
LED blokk
Forrasztható pin foglalat

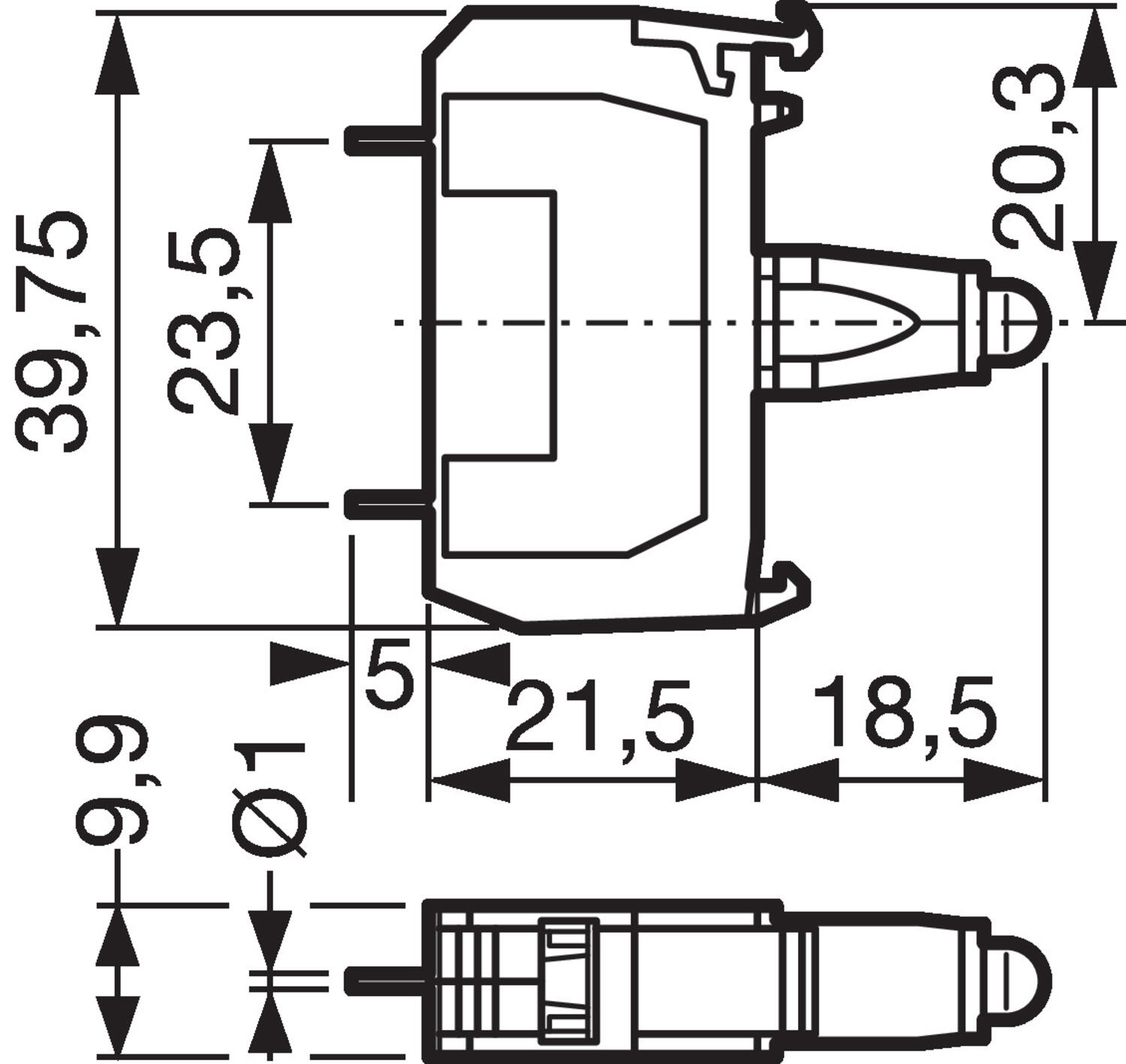

A Baco 33PAxx LED-blokk tüskével az áramköri lapokra történő forrasztásra alkalmas. A LED-blokk a Baco 22,5 mm és 30 mm átmérőjű kapcsolóihoz illeszthető. A LED-blokk egyszerűen felszerelhető az erre szolgáló befogóra (331E, 333E vagy 335E). Ezután a blokkot a tüskével egy áramköri lapra forrasztják. Ily módon az áramköri lap az áramkapcsolók és a LED mögött lóghat.
A LED-blokkot mindig a befogó közepére kell szerelni.
A Baco LED-blokk élettartama igen hosszú, következésképpen karbantartási költségei nagyon alacsonyak. A gyors szereléssel munkaerőköltségek takaríthatók meg.
- PCB-re forrasztott csatlakozás
- Átmérő 1mm pins
- Akár 100,000 hr élettartam
- 5 színváltozat 12-24V AC/DC
Kiválasztott változat
Műszaki adatok
| Csapátmérő | 1 mm |
|---|---|
| Csatlakozás típusa | Zárósapka nélkül: 0,5–2x2,5 mm² egyeres vezeték vagy többeres vezeték. Zárósapkával: 0,5–2x1,5 mm² egyeres vezeték vagy többeres vezeték. (Az érintkezőblokk minden csatlakozására érvényes) |
| Éghajlattal szembeni ellenállás – állandó párás meleg | IEC 60068-2-3 |
| Éghajlattal szembeni ellenállás – ciklikus nyirkos meleg | IEC 60068-2-30 |
| Éghajlattal szembeni ellenállás – tengeri levegő | IEC 60068-2-52 |
| Élettartam a névleges tápfeszültségen (25 °C) | 100000 h |
| Felvett teljesítmény | 25 mA ±20% |
| Frekvencia | 50/60 Hz |
| Jóváhagyások | UL 508, CSA 22.2, BV, CB, CE |
| LED feszültségtűrése | ± 20% |
| LED tápfeszültsége | 12-24V AC/DC |
| Max. tárolási hőmérséklet | 70 °C |
|---|---|
| Max. üzemi hőmérséklet | 70 °C |
| Min. tárolási hőmérséklet | -40 °C |
| Min. üzemi hőmérséklet | -25 °C |
| Névleges lökőfeszültség-állóság, Uimp (Túlfeszültség-kategória: III – Szennyeződés: 3) | 4 kV |
| Névleges szigetelési feszültség, Ui | 300 V |
| Szín | Vörös |
| Tömeg | 19 g |
| Védettségi osztály, panel hátulja | IP20 |
Termékleírás
A Baco 33PAxx LED-blokk tüskével az áramköri lapokra történő forrasztásra alkalmas. A LED-blokk a Baco 22,5 mm és 30 mm átmérőjű kapcsolóihoz illeszthető. A LED-blokk egyszerűen felszerelhető az erre szolgáló befogóra (331E, 333E vagy 335E). Ezután a blokkot a tüskével egy áramköri lapra forrasztják. Ily módon az áramköri lap az áramkapcsolók és a LED mögött lóghat.
A LED-blokkot mindig a befogó közepére kell szerelni.
A Baco LED-blokk élettartama igen hosszú, következésképpen karbantartási költségei nagyon alacsonyak. A gyors szereléssel munkaerőköltségek takaríthatók meg.
