COMATRELECO
Az interfészsorozatban a C10 relék 1 pólusúak, és 10 A (AC1) erősségű árammal terhelhetők.
A relék színkódolt tesztgombbal vannak felszerelve, amely reteszelhetővé teszi őket, ha erre van szükség. Az alapkivitelben is fel vannak szerelve mechanikai és LED-lámpás funkciójelzéssel. Az azonosítás megkönnyítése érdekében a különböző modellek tekercsfeszültsége rá van nyomtatva a relé felső részére. Az alapkivitelben a reléken és a foglalatokon is van lehetőség saját információk elhelyezésére.
A tesztgomb színkódjai: | |
Vörös | Váltakozó áram (AC) |
Kék | Egyenáram (DC) |
Szürke | Többpólusú (AC/DC) |
A relék különböző érintkezőkkel kaphatók, pl.:

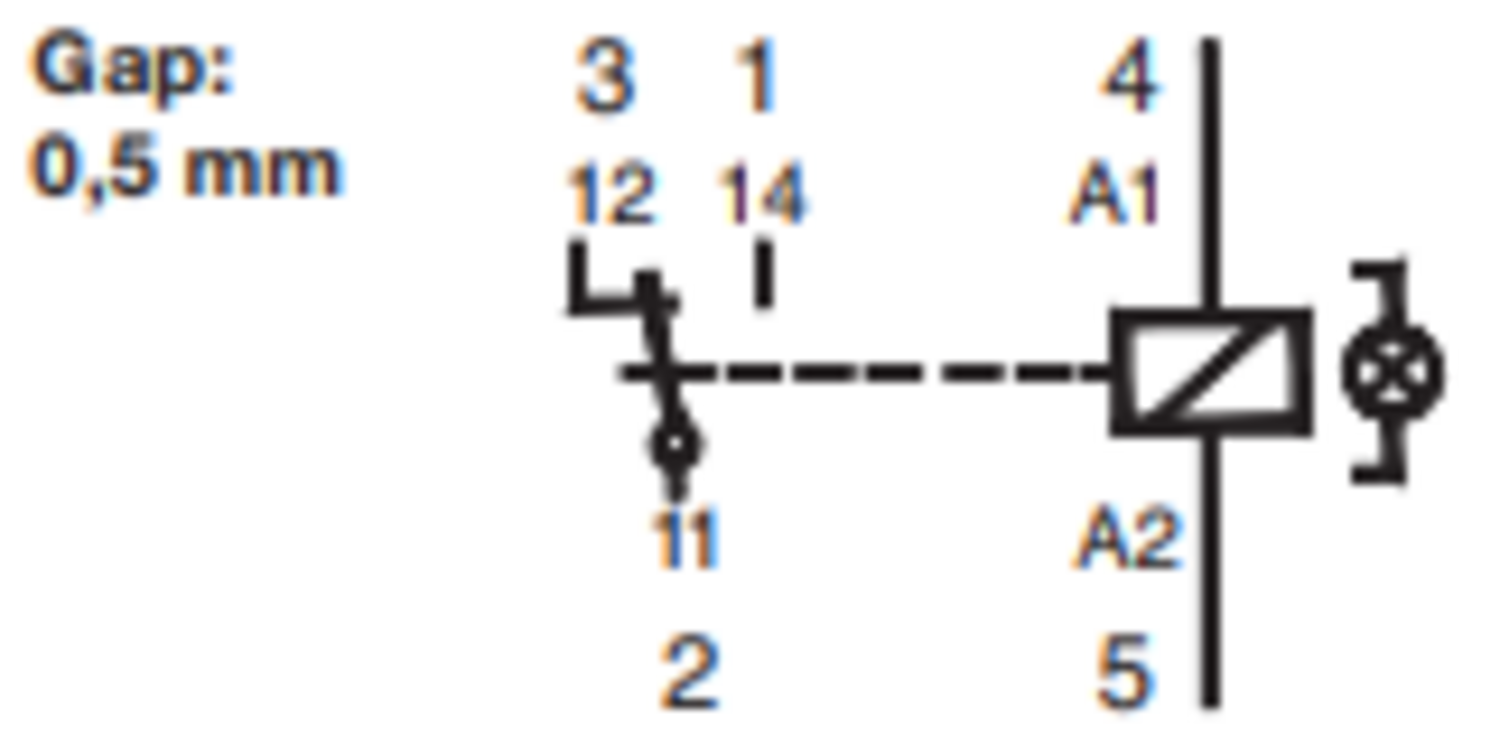

– A standard AgNi (ezüst-nikkel) érintkezők a legáltalánosabb alkalmazásokban használatosak, így pl. az automatizálásban, pneumatikában, hőszabályozásban, jelfeldolgozásban, be- és kimeneti relékben stb.
– A normál esetben nyitott (NO) érintkezők kifejezetten egyenáramú terhelésekhez használatosak. A nyitott érintkező résmérete 1 mm, ami nagy megszakítóképességet jelent. A relének nincs mechanikai jelzése, de tartozékként külön rendelhető hozzá LED, kioltó dióda vagy polaritásvédelem.
– Az ikerérintkezős reléket kis áramerősségű készülékekben, pl. PLC-kben használják. A relék dupla érintkezősek és nagy megbízhatóságúak. Alkalmasak min. 1 mA/5 V áramerősséghez. Az érintkezők alapkivitelben 0,2 µ vastagságú aranyréteggel vannak bevonva.
– A tisztán arannyal bevont érintkezőkkel felszerelt relék érintkezői 3 µ vastag aranyréteggel vannak bevonva; az ilyeneket többnyire kis áramerősségekhez használják. Az ismert tesztek csak a legalább 10 mA-es árammal való működést igazolják, de tapasztalatból tudjuk, hogy a relé ennél kisebb áramerősségekkel is kiválóan működik.
Ajánlott min. terhelés | 10 mA / 10 V |
---|---|
Elengedési idő | 5 ms |
Elengedési idő + érintkezőpergés megszűnése | 8 ms |
EN 60947 szigetelési osztály | 250 V (pollution 3, Group C) |
Érintkező anyaga | AgNi |
Érintkezők száma | 1 |
Érintkezőopciók | Szabvány |
Frekvencia | 50 Hz |
IP-osztály | IP40 |
Jóváhagyások | CCC, CE, CSA, Gost R, RoHS, UL |
Lekapcsolási feszültség | 250 V |
Max. tárolási hőmérséklet | 80 °C |
Max. túlfeszültség, UNX | 1,1 |
---|---|
Max. üzemi hőmérséklet | 70 °C |
Megszakítási kapacitás áramerőssége | 10 A |
Min. tárolási hőmérséklet | -40 °C |
Min. üzemi hőmérséklet | -40 °C |
OFF-Voltage Un Max | 0,1 |
Pulzáló áram (20 ms) | 30 A |
Tekercsfeszültség, AC | 230 V AC |
Type of relay | Industrial relay |
Várható mechanikai élettartam | Váltakozó áram: 10 mill. / egyenáram: 20 mill. |
Öblítőhatás | 1,1 VA |
Az interfészsorozatban a C10 relék 1 pólusúak, és 10 A (AC1) erősségű árammal terhelhetők.
A relék színkódolt tesztgombbal vannak felszerelve, amely reteszelhetővé teszi őket, ha erre van szükség. Az alapkivitelben is fel vannak szerelve mechanikai és LED-lámpás funkciójelzéssel. Az azonosítás megkönnyítése érdekében a különböző modellek tekercsfeszültsége rá van nyomtatva a relé felső részére. Az alapkivitelben a reléken és a foglalatokon is van lehetőség saját információk elhelyezésére.
A tesztgomb színkódjai: | |
Vörös | Váltakozó áram (AC) |
Kék | Egyenáram (DC) |
Szürke | Többpólusú (AC/DC) |
A relék különböző érintkezőkkel kaphatók, pl.:
– A standard AgNi (ezüst-nikkel) érintkezők a legáltalánosabb alkalmazásokban használatosak, így pl. az automatizálásban, pneumatikában, hőszabályozásban, jelfeldolgozásban, be- és kimeneti relékben stb.
– A normál esetben nyitott (NO) érintkezők kifejezetten egyenáramú terhelésekhez használatosak. A nyitott érintkező résmérete 1 mm, ami nagy megszakítóképességet jelent. A relének nincs mechanikai jelzése, de tartozékként külön rendelhető hozzá LED, kioltó dióda vagy polaritásvédelem.
– Az ikerérintkezős reléket kis áramerősségű készülékekben, pl. PLC-kben használják. A relék dupla érintkezősek és nagy megbízhatóságúak. Alkalmasak min. 1 mA/5 V áramerősséghez. Az érintkezők alapkivitelben 0,2 µ vastagságú aranyréteggel vannak bevonva.
– A tisztán arannyal bevont érintkezőkkel felszerelt relék érintkezői 3 µ vastag aranyréteggel vannak bevonva; az ilyeneket többnyire kis áramerősségekhez használják. Az ismert tesztek csak a legalább 10 mA-es árammal való működést igazolják, de tapasztalatból tudjuk, hogy a relé ennél kisebb áramerősségekkel is kiválóan működik.
Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.
A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.
Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.
Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!
A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.
A BACO L20SC jelzőlámpa sorozata robusztus, de egyben modern megjelenésű, kifejezetten alkalmas ipari alkalmazásokhoz.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Változatok | Ajánlott min. terhelés | Elengedési idő | Érintkező anyaga | Érintkezőopciók | Jóváhagyások | Megszakítási kapacitás áramerőssége | Opcionális tekercs | Pulzáló áram (20 ms) | Tekercsfeszültség, AC | Tekercsfeszültség, AC/DC | Tekercsfeszültség, DC | Öblítőhatás | Öblítőhatás, DC | Ár | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
Relé, 1 pólusú, 10 A, 230 V AC
Cikkszám
C10A10230A
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
|
30 A
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 1 pólusú, 10 A, 24 V DC
Cikkszám
C10A1024D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
|
30 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 12 V AC
Cikkszám
C10A10X12A
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
12 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 24 V AC
Cikkszám
C10A10X24A
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
24 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 115 V AC
Cikkszám
C10A10X115A
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
115 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 230 V AC
Cikkszám
C10A10X230A
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, IRC, 1 pólusú, RC, 230 V AC
Cikkszám
C10A10R230A
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
RC (RC védelem)
|
30 A
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 6 V DC
Cikkszám
C10A10X6D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
|
|
6 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 12 V DC
Cikkszám
C10A10X12D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
|
|
12 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 24 V DC
Cikkszám
C10A10X24D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 48 V DC
Cikkszám
C10A10X48D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
|
|
48 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, LED, 110 V DC
Cikkszám
C10A10X110D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
|
|
110 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dióda, LED, 12 V DC
Cikkszám
C10A10FX12D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
FX (elektródavédelem + LED)
|
30 A
|
|
|
12 V DC
|
1,1 VA
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dióda, LED, 24 V DC
Cikkszám
C10A10FX24D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
FX (elektródavédelem + LED)
|
30 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dióda, LED, 110 V DC
Cikkszám
C10A10FX110D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
FX (elektródavédelem + LED)
|
30 A
|
|
|
110 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, BR LED, 24 V AC/DC
Cikkszám
C10A10BX24AD
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
BX (egytekercses)
|
30 A
|
|
24 V AC/DC
|
|
1,1 VA
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, BR LED, 48 V AC/DC
Cikkszám
C10A10BX48AD
Másolva
|
10 mA / 10 V
|
5 ms
|
AgNi
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
BX (egytekercses)
|
30 A
|
|
48 V AC/DC
|
|
1,1 VA
|
0,7 W
|
| ||
![]()
IRC 1 PÓLUSÚ ZÁRÓDARAB, 24 V DC
Cikkszám
C10G1024D
Másolva
|
10 mA / 10 V
|
8 ms
|
AgNi
|
Normál esetben nyitott érintkező
|
CCC, CE, RoHS, UL, Gost R
|
10 A
|
|
30 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 4 tűs, 1 pólusú, NO, LED, 24 V DC
Cikkszám
C10G10X24D
Másolva
|
10 mA / 10 V
|
8 ms
|
AgNi
|
Normál esetben nyitott érintkező
|
CCC, CE, RoHS, UL, Gost R
|
10 A
|
X (LED)
|
30 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
RELÉ, IRC, HDC, LED, 110 V DC, LED
Cikkszám
C10G10X110D
Másolva
|
10 mA / 10 V
|
8 ms
|
AgNi
|
Normál esetben nyitott érintkező
|
CCC, CE, RoHS, UL, Gost R
|
10 A
|
X (LED)
|
30 A
|
|
|
110 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dupla, 3 µ aranyozás, LED, 115 V AC
Cikkszám
C10T13X115A
Másolva
|
1 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Ikerérintkező
|
CCC, CE, CSA US, RoHS, UL, Gost R
|
6 A
|
X (LED)
|
15 A
|
115 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dupla, 3 µ aranyozás, LED, 230 V AC
Cikkszám
C10T13X230A
Másolva
|
1 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Ikerérintkező
|
CCC, CE, CSA US, RoHS, UL, Gost R
|
6 A
|
X (LED)
|
15 A
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dupla, 3 µ aranyozás, LED, 24 V DC
Cikkszám
C10T13X24D
Másolva
|
1 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Ikerérintkező
|
CCC, CE, CSA US, RoHS, UL, Gost R
|
6 A
|
X (LED)
|
15 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, IRC, 1 pólusú, dupla LED, 48 V DC
Cikkszám
C10T13X48D
Másolva
|
1 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Ikerérintkező
|
CCC, CE, CSA US, RoHS, UL, Gost R
|
6 A
|
X (LED)
|
15 A
|
|
|
48 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dupla, 3 µ aranyozás, LED, 110 V DC
Cikkszám
C10T13X110D
Másolva
|
1 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Ikerérintkező
|
CCC, CE, CSA US, RoHS, UL, Gost R
|
6 A
|
X (LED)
|
15 A
|
|
|
110 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 5 tűs, 1 pólusú, dupla, 3 µ aranyozás, BR LED, 24 V AC/DC
Cikkszám
C10T13BX24AD
Másolva
|
1 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Ikerérintkező
|
CCC, CE, CSA US, RoHS, UL, Gost R
|
6 A
|
BX (egytekercses)
|
15 A
|
|
24 V AC/DC
|
|
1,1 VA
|
0,7 W
|
| ||
![]()
Relé, IRC, 1 pólusú, dupla LED, 48 V AC/DC
Cikkszám
C10T13BX48AD
Másolva
|
1 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Ikerérintkező
|
CCC, CE, CSA US, RoHS, UL, Gost R
|
6 A
|
BX (egytekercses)
|
15 A
|
|
48 V AC/DC
|
|
1,1 VA
|
0,7 W
|
| ||
![]()
Relé, 1 pólusú, AgSnO2, 10 A, LED, 24 V DC
Cikkszám
C10A15X24D
Másolva
|
10 mA / 10 V
|
5 ms
|
AgSnO2
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
120 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, IRC, 1 pólusú, Aranyozott, LED, 24 V DC
Cikkszám
C10A18X24D
Másolva
|
5 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 1 pólusú, 3 µ arany, LED, 10 A, 230 V AC
Cikkszám
C10A18X230A
Másolva
|
5 mA / 5 V
|
5 ms
|
AgNi + 3 µ Au
|
Szabvány
|
CCC, CE, CSA, Gost R, RoHS, UL
|
10 A
|
X (LED)
|
30 A
|
230 V AC
|
|
|
1,1 VA
|
|
|
Válassza ki az egyik változatot a listából
