CROUZET CONTROL

Panel rögzítéses analóg időzítő

Analóg 48x48mm

Crouzet időrelék két különböző funkcióváltozatban, amelyekből a TMR48U egy többfunkciós relé A, B, C, W, G, Ac és Bw funkciókkal. Az L funkcióhoz két gomb tartozik, vagyis külön állítható be a szünet ideje és az üzemidő. Kétpólusú relékimenet. Az idő két választható skálán közvetlenül olvasható le. Két LED, amelyek a csatlakoztatott feszültséget és a relé állapotát jelzik.



A funkció

Ac funkció

Késleltetett bekapcsolás

Késleltetett be- és kikapcsolás

Function; Function A Delay of energisation

Function; Function Ac Timing after closing and opening of control contact

B funkció

Bw funkció

Állítható impulzushossz

Állítható impulzushossz/wisch

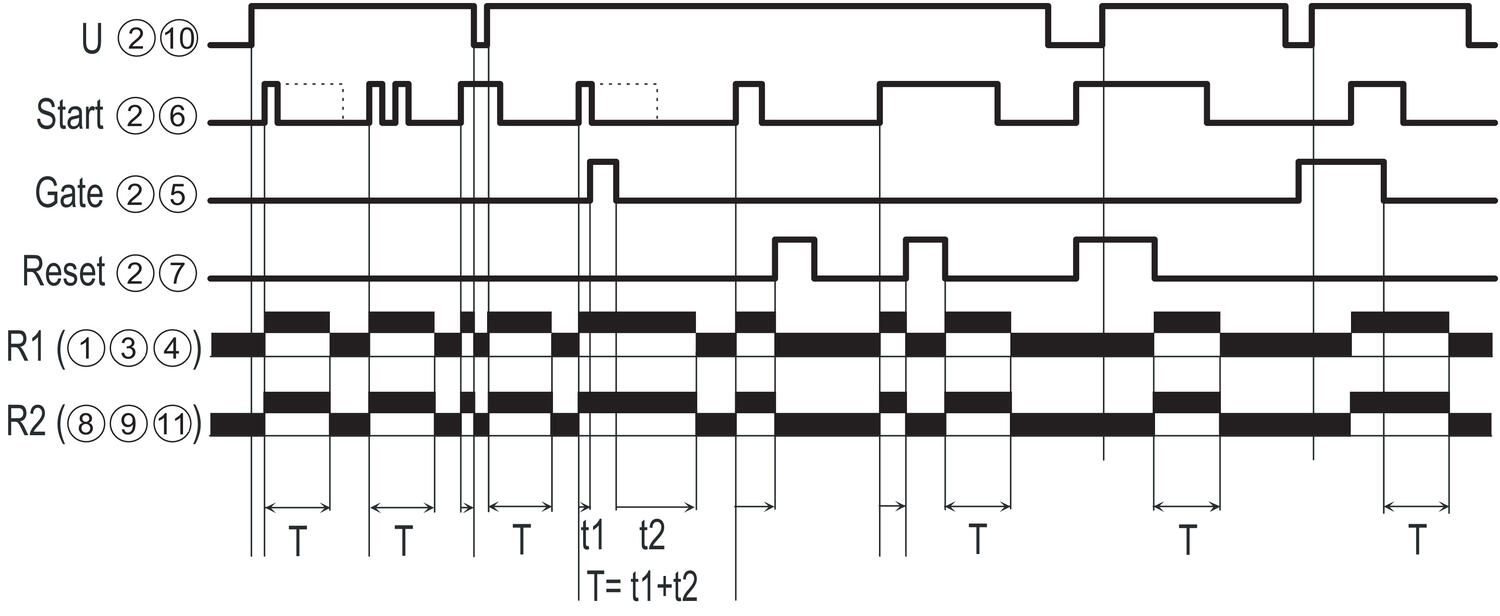

Function; Function B Timing on impulse

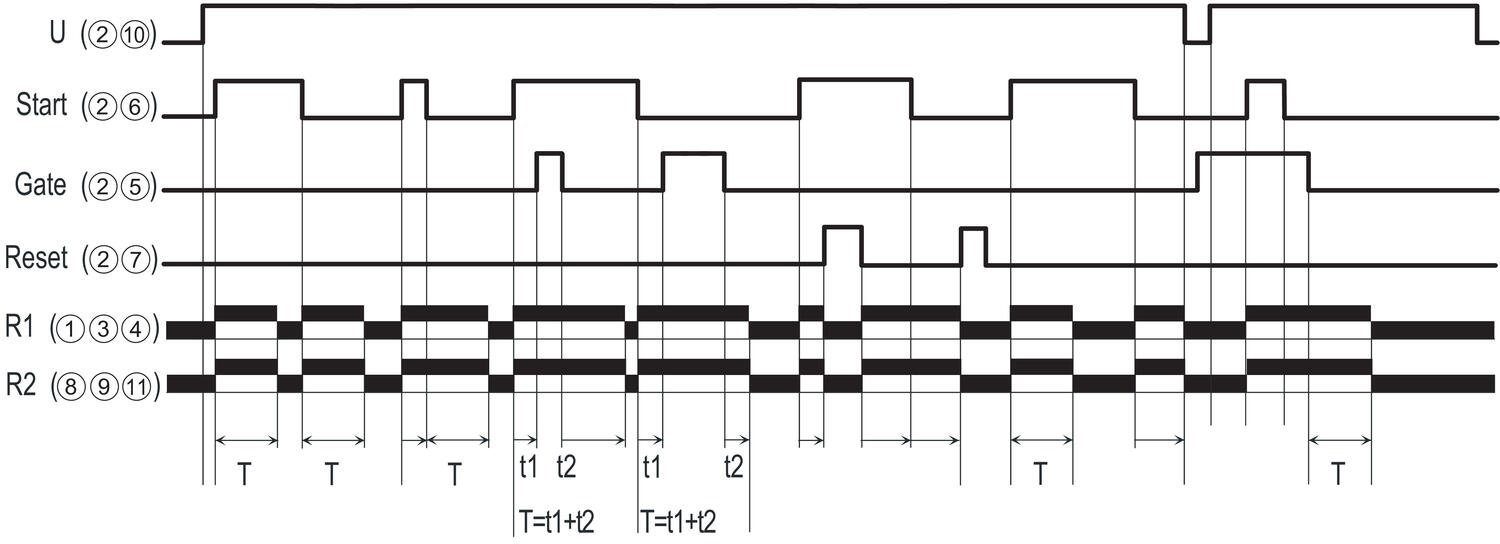

Function; Function Bw Pulse output (adjustable)

C funkció

G funkció

Késleltetett kikapcsolás

Adagolásidőzítő

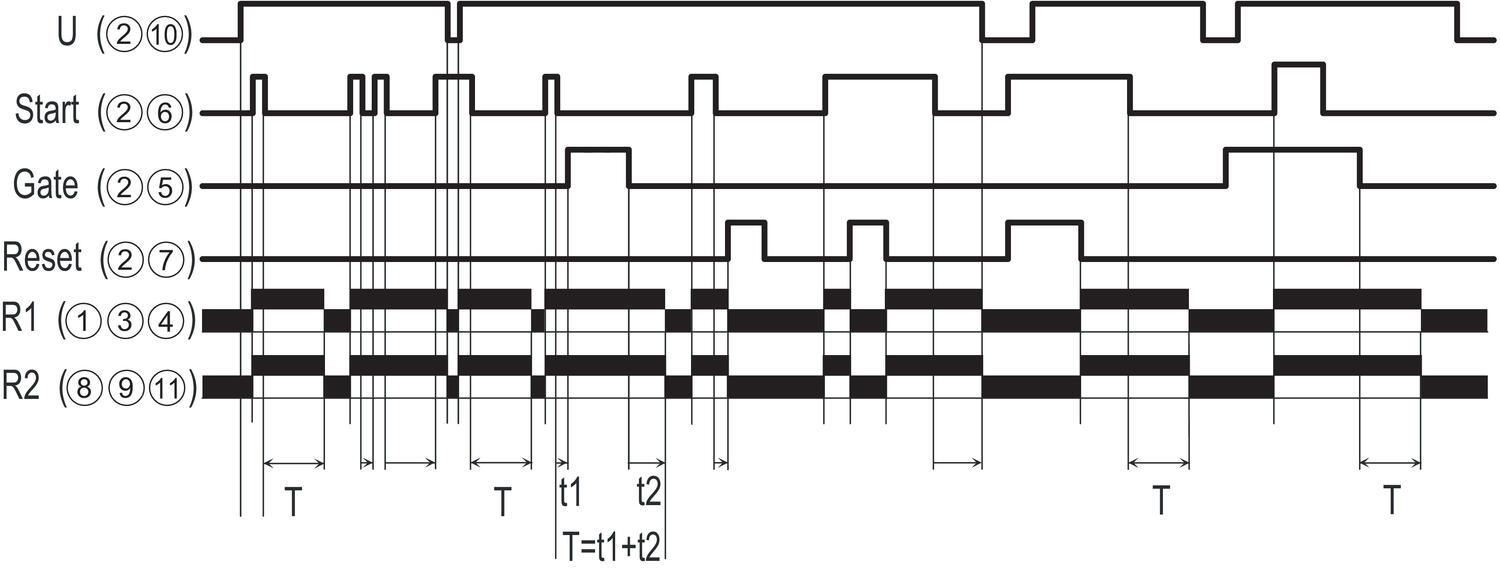

Function; Function C Timing after impulse- Delay off with constant supply

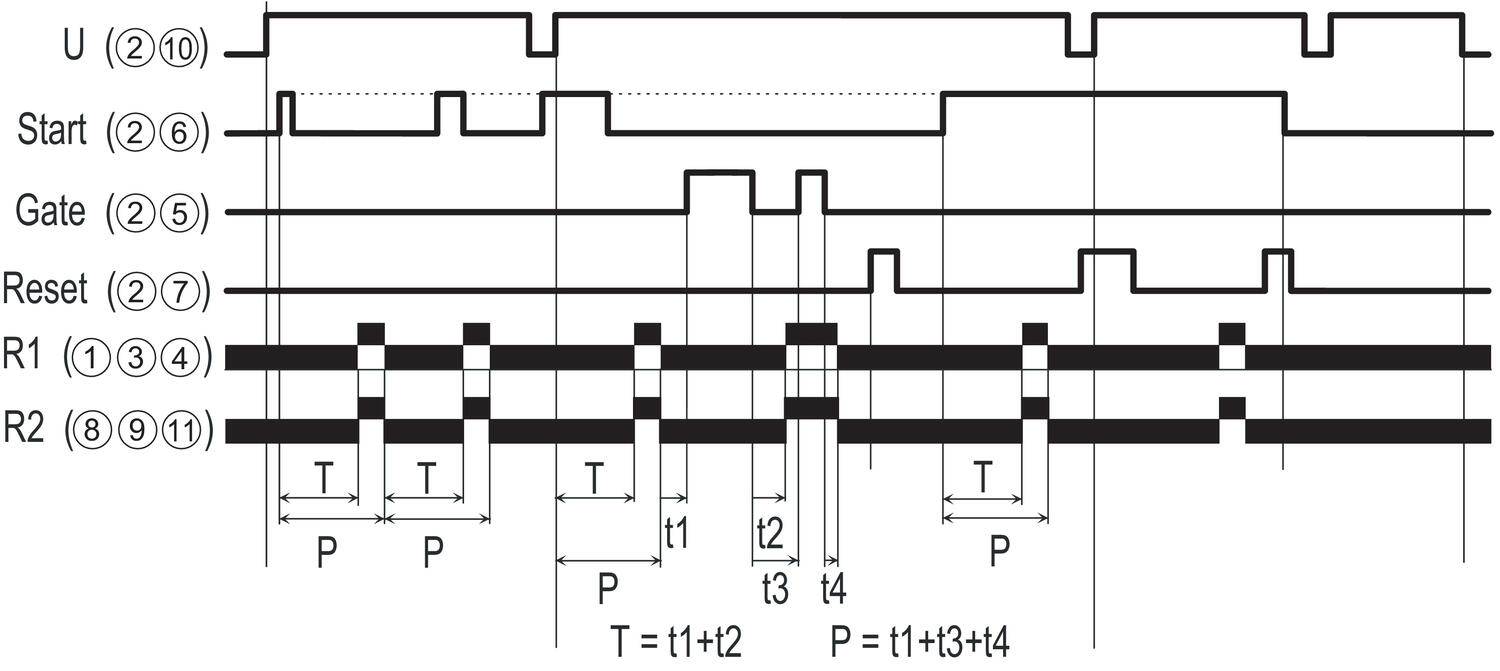

Function; Function G Cyclic function

L funkció

W funkció

Szünet-/üzemidő

Késleltetett kikapcsolás, impulzusvezérelt

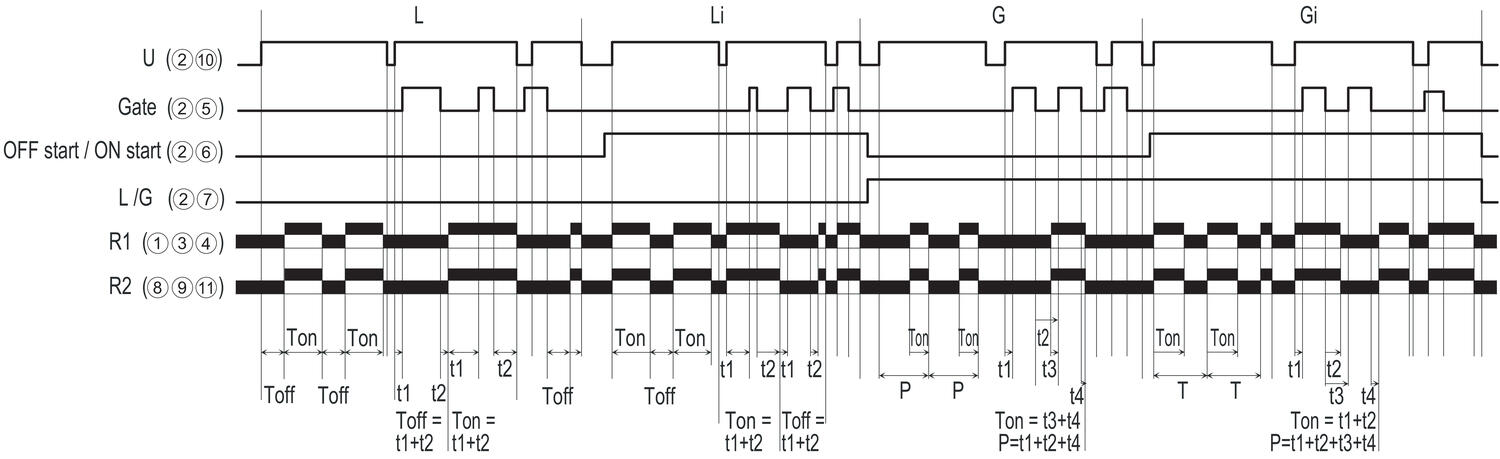

Function; Function L Cyclic timing: asymetrical recycler

Function; Function W Timing after impulse on control contact







Bővebben
  • Egy vagy több funkciós
  • Időtartomány: 0.02 sec – 300 hr
  • Széles feszültségtartomány 12-240V
  • 2 x relé kimenet

Kiválasztott változat

izé
Crouzet_Control_logo.eps

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Felszerelés 11 tűs foglalat, Panelkonzol
Funkció A – Késleltetés bekapcsolás közben, Ac – A vezérlőérintkező zárását és nyitását követő idő, B – Impulzus szerinti időzítés (monostabil), Bw – Impulzus kimenőteljesítménye (beállítható), C – Impulzust követő idő, G – Ciklikus funkció, W – A vezérlőérintkező-impulzust követő idő
Időtáv 0.02 s - 300h
IP-osztály, elülső oldal IP50
IP-osztály, ház IP40
Jóváhagyások CE, CSA, UL
Kilépés Relé 2-polt vekslende
Max. áramerősség 5 A
Max. kapcsolási áramerősség 5 A
Max. tárolási hőmérséklet 70 °C
Max. üzemi hőmérséklet 50 °C
Megismételhetőség 0,5 %
Megszakítókapacitás 2000 VA
Min. impulzusszám a kapunál 60 ms
Min. impulzusszám visszaállításkor 60 ms
Min. tárolási hőmérséklet -40 °C
Min. üzemi hőmérséklet -20 °C
Multi-function Igen
Relés kimenet 2 pólusú átváltós
Tápfeszültség 12-240V DC / 24-240V AC
Várható mechanikai élettartam 30 x 10⁶ csatlakozó
Villamos élettartam 10⁵ csatlakozó 5 A 250 V (AC1) mellett

Letöltések

Mérések és kapcsolatok

Termékleírás

Crouzet időrelék két különböző funkcióváltozatban, amelyekből a TMR48U egy többfunkciós relé A, B, C, W, G, Ac és Bw funkciókkal. Az L funkcióhoz két gomb tartozik, vagyis külön állítható be a szünet ideje és az üzemidő. Kétpólusú relékimenet. Az idő két választható skálán közvetlenül olvasható le. Két LED, amelyek a csatlakoztatott feszültséget és a relé állapotát jelzik.



A funkció

Ac funkció

Késleltetett bekapcsolás

Késleltetett be- és kikapcsolás

Function; Function A Delay of energisation

Function; Function Ac Timing after closing and opening of control contact

B funkció

Bw funkció

Állítható impulzushossz

Állítható impulzushossz/wisch

Function; Function B Timing on impulse

Function; Function Bw Pulse output (adjustable)

C funkció

G funkció

Késleltetett kikapcsolás

Adagolásidőzítő

Function; Function C Timing after impulse- Delay off with constant supply

Function; Function G Cyclic function

L funkció

W funkció

Szünet-/üzemidő

Késleltetett kikapcsolás, impulzusvezérelt

Function; Function L Cyclic timing: asymetrical recycler

Function; Function W Timing after impulse on control contact







Kiegészítők

s
Termékhírek

Seifert Systems

A Seifert Systems több mint fél évszázada élen jár az innovatív hűtési megoldások kifejlesztésében, amelyek a világ különböző iparágainak különféle igényeit elégítik ki.

SSP
Termékhírek

SSP - A biztonsági megoldások legújabb generációja

Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.

puls
Termékhírek

PULS több fázisú tápegységek

A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.

Termékhírek

Auer Signal bemutatja legújabb R szériás LED jelzőberendezéseit

Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.

Termékhírek

Biztonságos távoli hozzáférés öt perc alatt

Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!

Termékhírek

COMATRELECO CMS-10R ipari SMS relé

A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.

Változatok Felszerelés Funkció Multi-function Ár
Időzítő, TMR48U, multifunkciós, 12–240 V DC / 24–240 V AC
Cikkszám
88886016 Másolva
11 tűs foglalat, Panelkonzol
A – Késleltetés bekapcsolás közben, Ac – A vezérlőérintkező zárását és nyitását követő idő, B – Impulzus szerinti időzítés (monostabil), Bw – Impulzus kimenőteljesítménye (beállítható), C – Impulzust követő idő, G – Ciklikus funkció, W – A vezérlőérintkező-impulzust követő idő
Igen
Időzítő, TMR48A, visszavezető, 12–240 V DC / 24–240 V AC
Cikkszám
88886106 Másolva
8 tűs foglalat, Panelkonzol
A – Késleltetés bekapcsolás közben
Nem

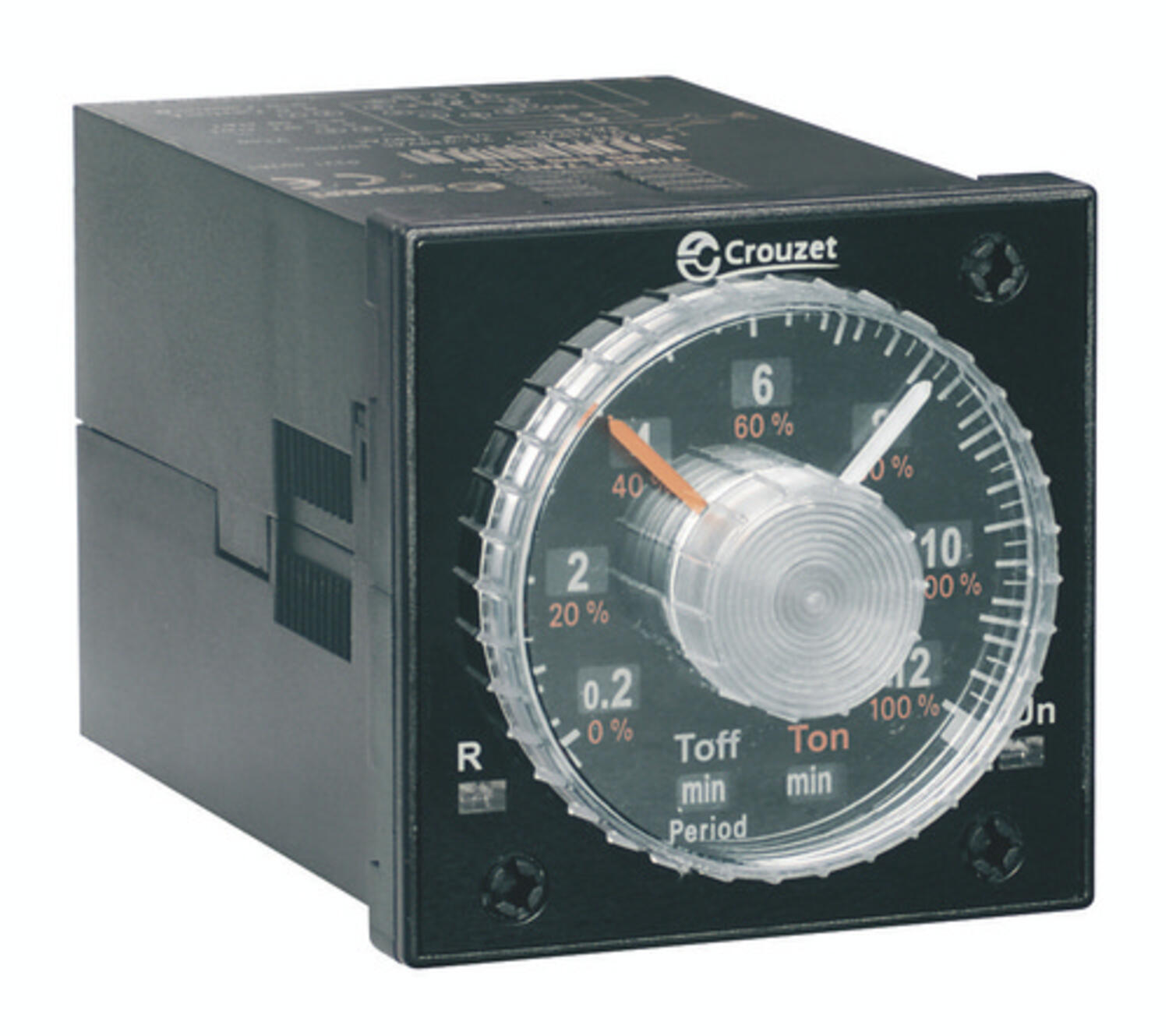

Időzítő, TMR48L, visszavezető, 12–240 V DC / 24–240 V AC
Cikkszám
88886516 Másolva
11 tűs foglalat, Panelkonzol
L – Aszimmetrikus villódzás, Li – Aszimmetrikus villódzás
Nem
Időzítő, TMR48X, multifunkciós, 12–240 V DC / 24–240 V AC
Cikkszám
88886116 Másolva
8 tűs foglalat, Panelkonzol
D – Szimmetrikus villódzás, Di – Szimmetrikus villódzás, 2 kvad., H2, H1, A2, A1, 1 kvad.
Igen
