Hőmérséklet megfigyelés HT81, HWT81

A felvonók géptermének hőmérsékletét figyelő relé +4 és +40 °C közötti hőmérsékletek figyelésére alkalmas, és az EN 81 szabvány követelményeit elégíti ki.

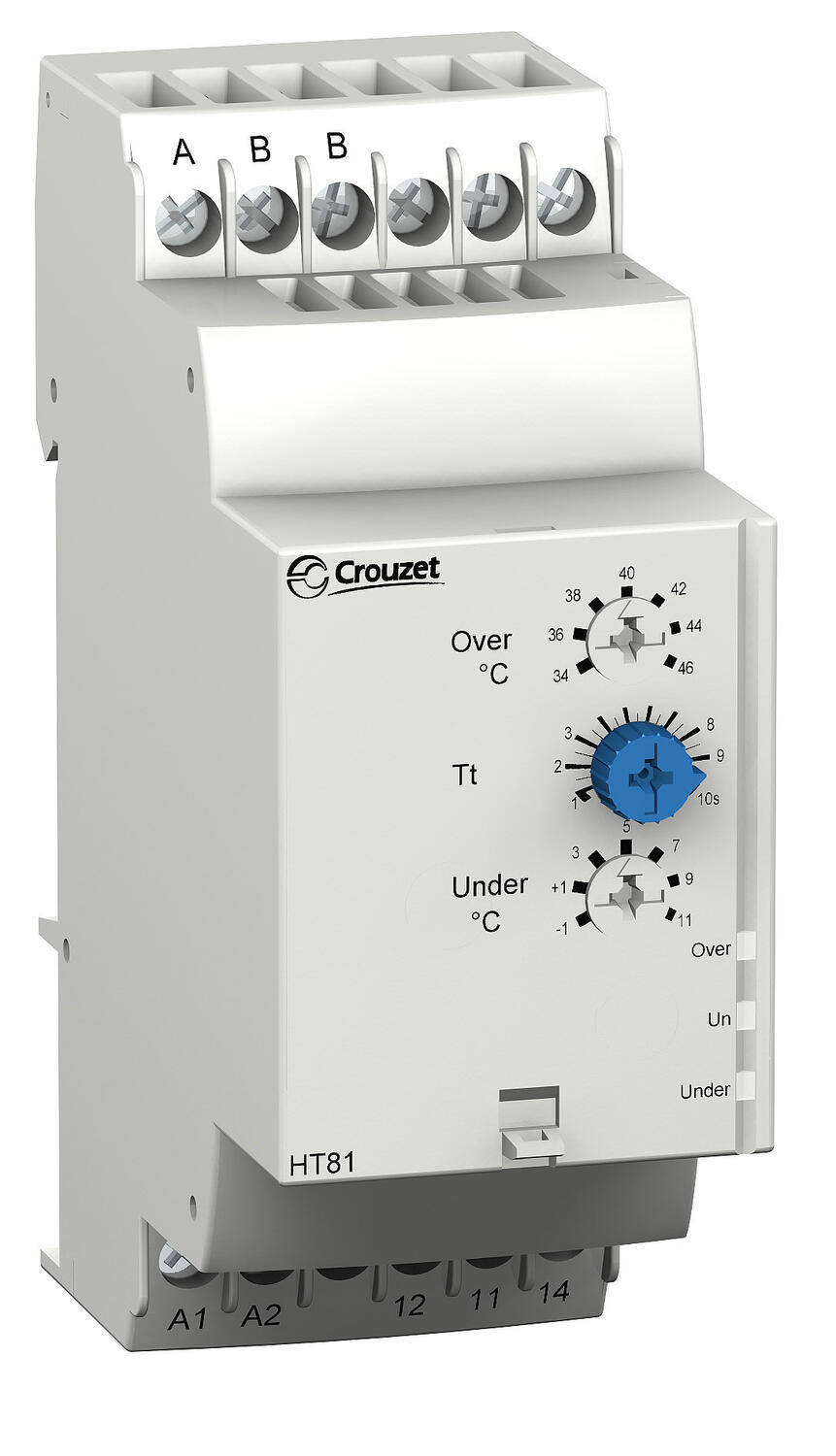

HT81:

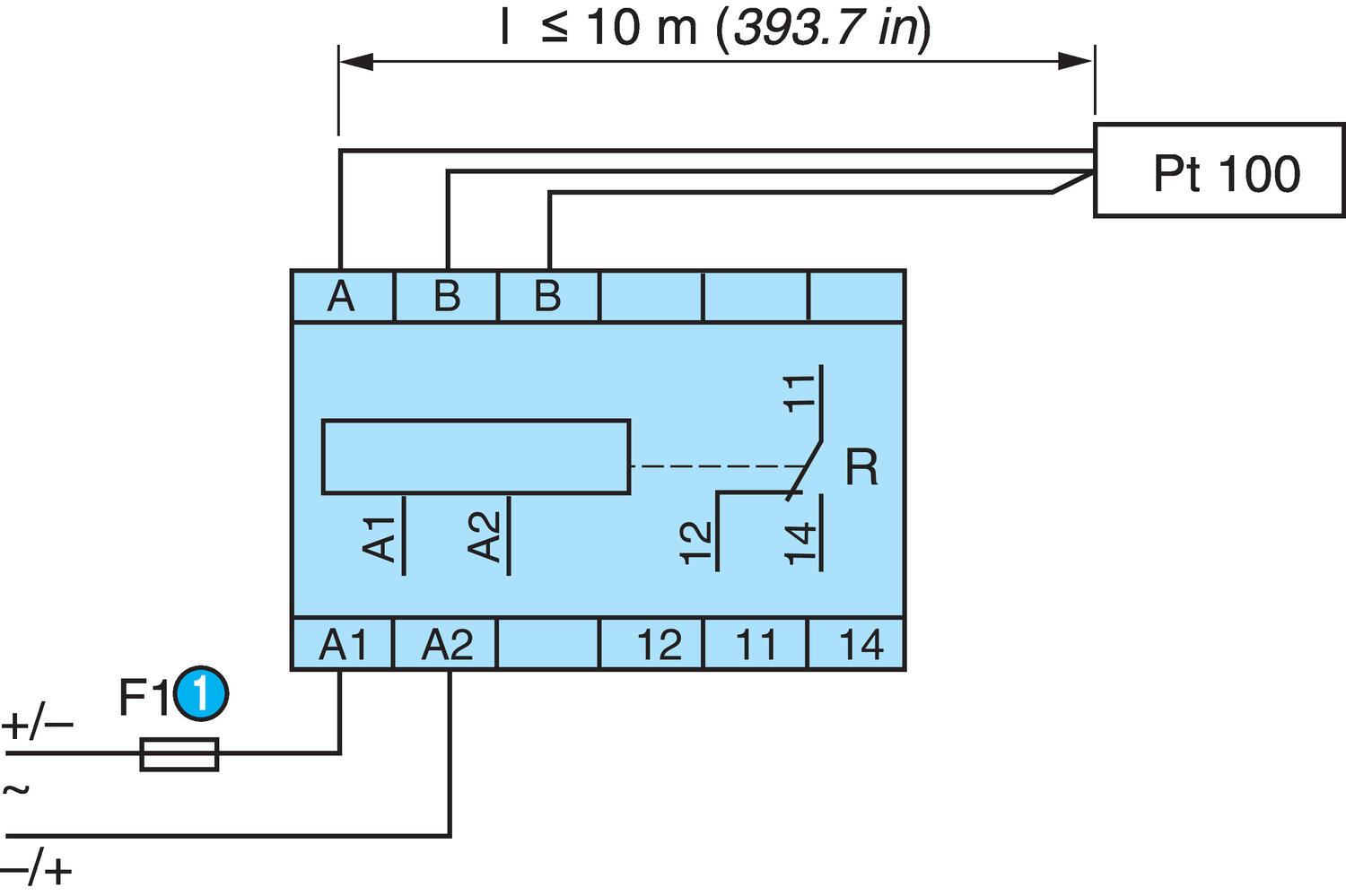

Amíg a PT100 érzékelő által figyelt hőmérséklet az előlapon beállított két határérték között van, a kimeneti relé zárva van, és égnek a sárga világítódiódák.

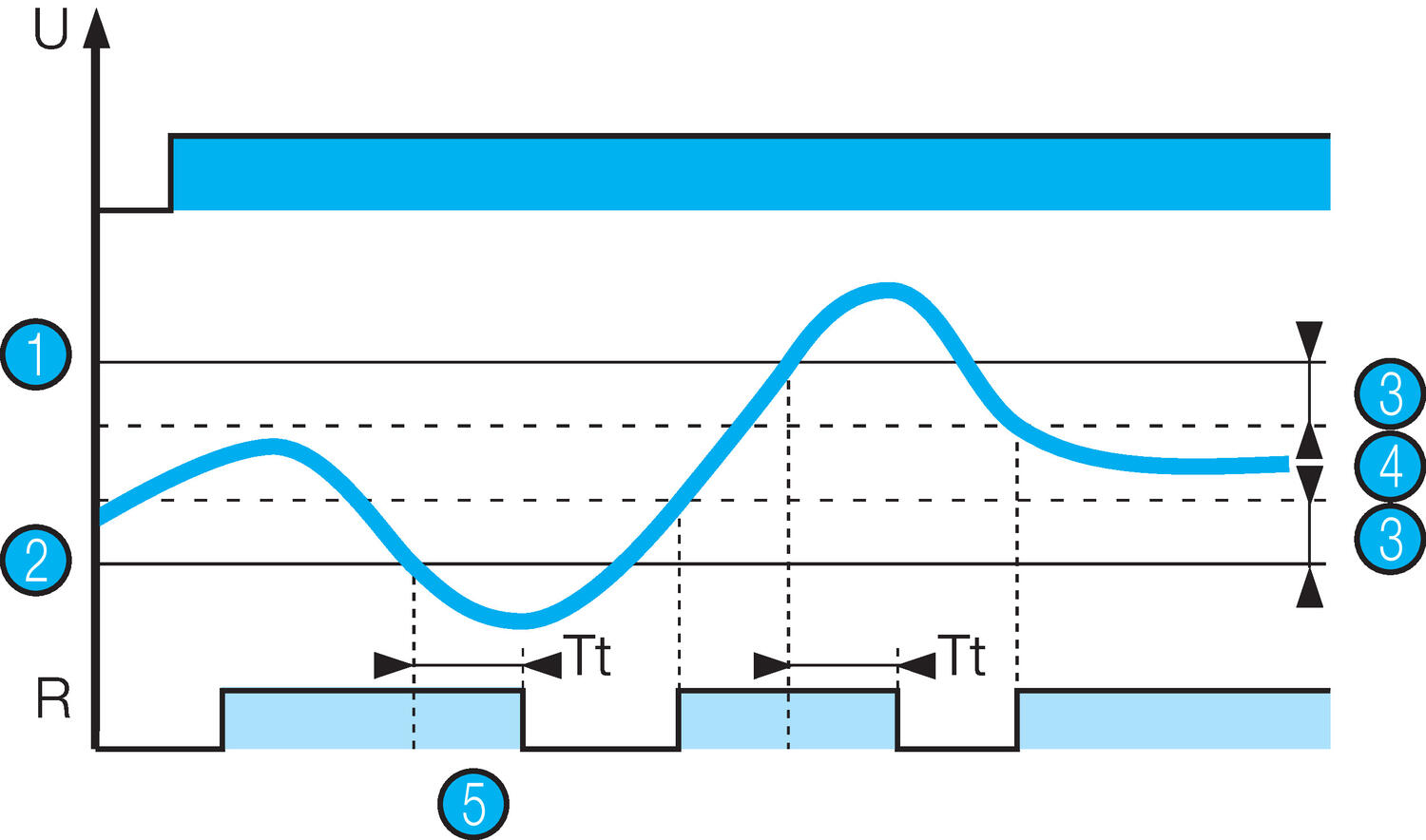

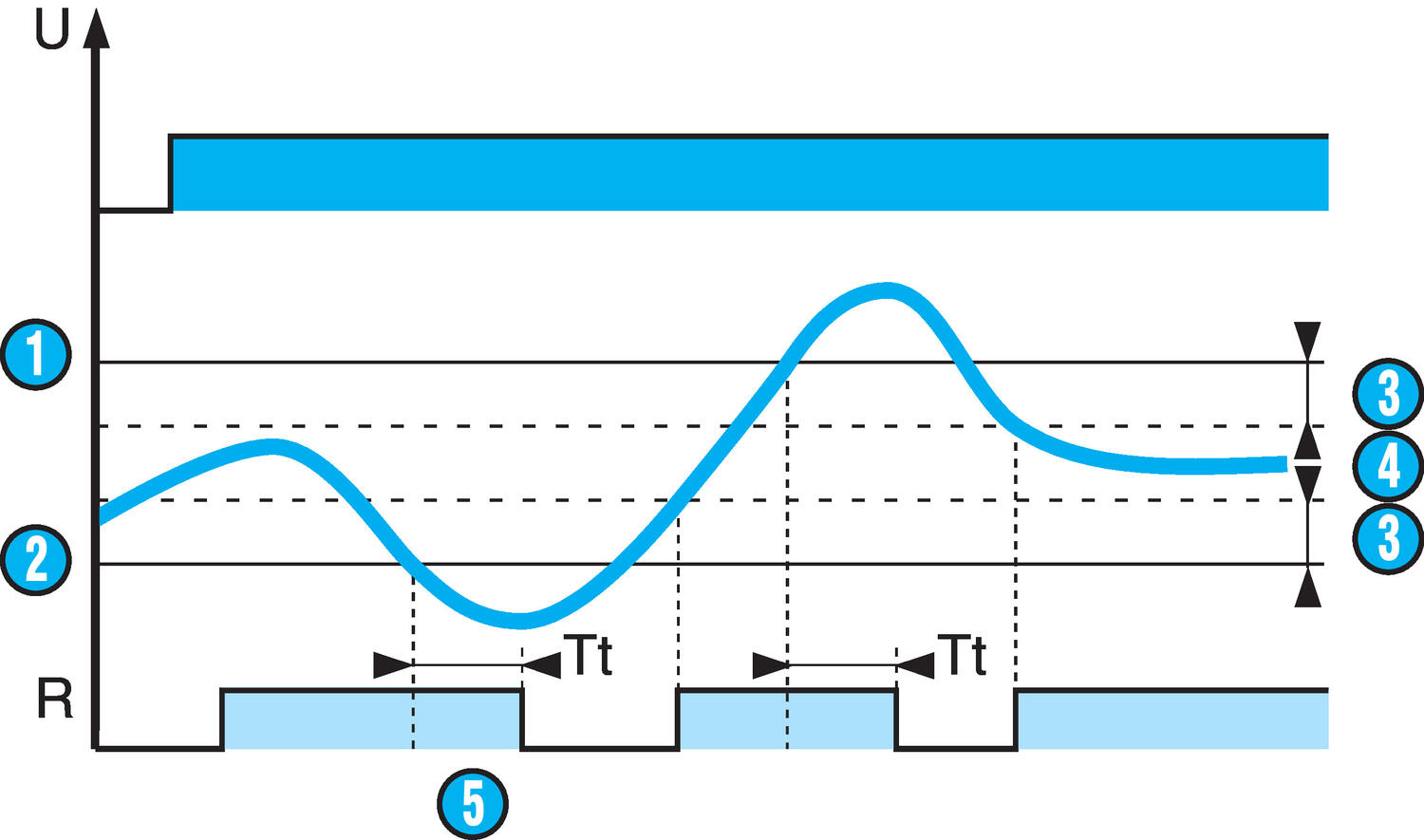

Ha a hőmérséklet a felső határérték felett vagy az alsó alatt van, megkezdődik az előlapon beállított késleltetési idő (Tt) visszaszámlálása. A beállított (felső vagy alsó) határérték sárga diódái villognak. Ha a hőmérséklet a késleltetési idő leteltével továbbra is túl magas vagy túl alacsony, a relé kikapcsol, és a sárga világítódiódák kialszanak. A relé (egy bizonyos válaszidővel) ismét bekapcsol, mihelyt a hőmérséklet az előírt tartományban van. Ha a PT100 érzékelő hibásan van bekötve (nyitott áramkör vagy rövidzárlat), a relé kikapcsol és a három világítódióda villog.

HT81-2:

Ugyanúgy működik, mint az előző, de 2 relékimenettel.

HWT81:

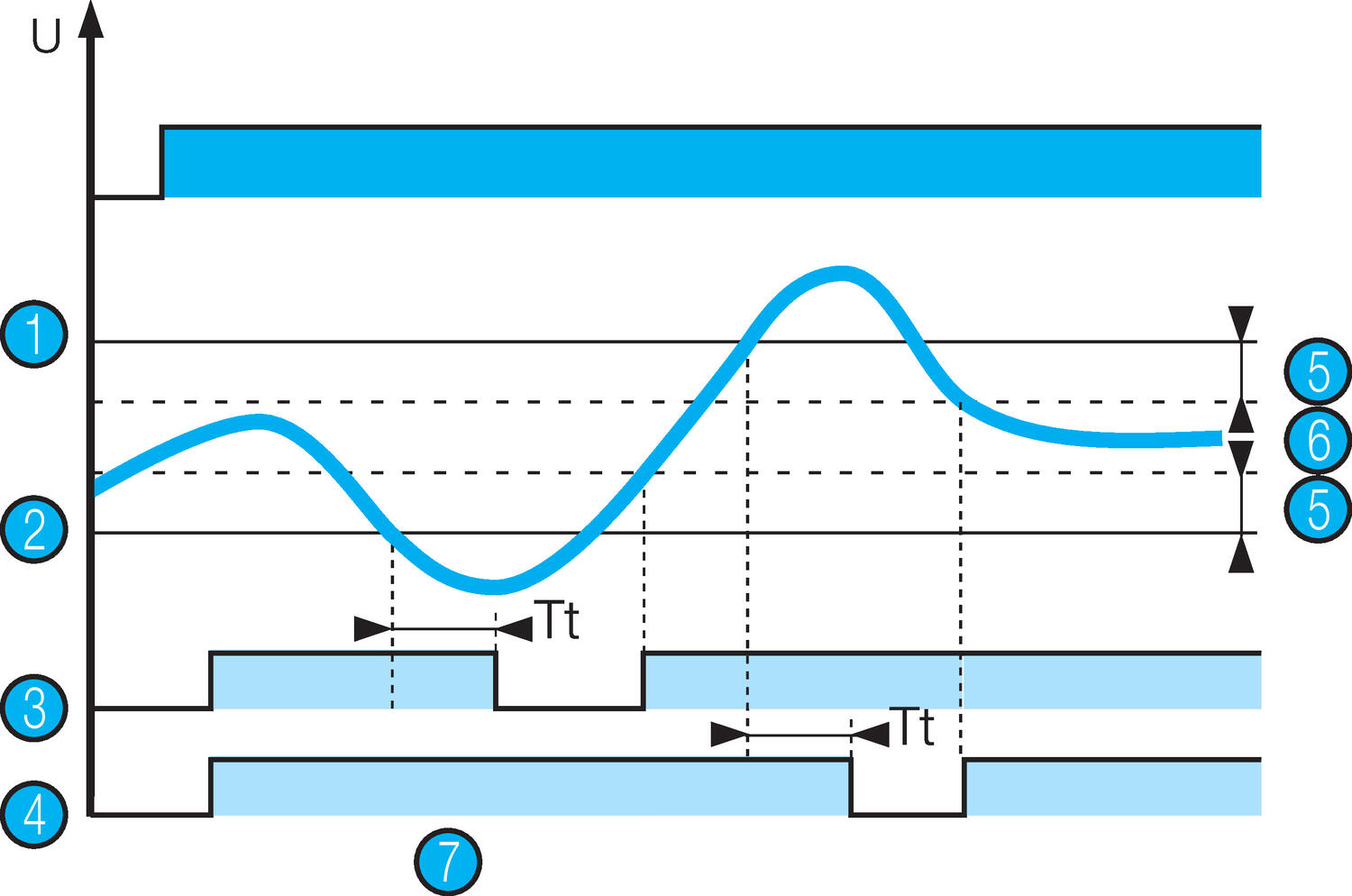

Amíg a PT100 érzékelő által figyelt hőmérséklet az elöl beállított két határérték között van, a kimeneti relé zárva van, és égnek a sárga világítódiódák. Ha a hőmérséklet túllépi a két beállított határérték valamelyikét (felső vagy alsó), aktívvá válik a késleltetés (Tt), amely ugyancsak az előlapon állítható be. Az R1 hőmérséklet világítódiódája villogni kezd. A késleltetési idő leteltével a relé kikapcsol, és a világítódióda kialszik, ha a hőmérséklet még ekkor is a beállított tartományon kívül van. Az R1 relékimenet azonnal meghúz, mihelyt a hőmérséklet a beállított határértékek közé kerül.

A relé a háromfázisú hálózatokban figyeli az L1, L2 és L3 fázissorrendet is, valamint a teljes fáziskimaradást, még a fázisok regenerálásánál (visszatáplálási feszültség) is (<70%). A késleltetési idő után egészen addig, amíg nem lép fel fázishiba, az R2 relé aktív marad, az R2 világítódióda pedig ég. Ha hiba következik be, a relé kikapcsol, az R2 világítódióda pedig kialszik. A hiba megszűnésekor a relé ismét aktív lesz, az R2 világítódióda pedig felgyullad. Ha a PT100 érzékelő hibásan van bekötve (nyitott áramkör vagy rövidzárlat), az R1 relékimenet kikapcsol, az R1 világítódióda pedig villog.
