CROUZET CONTROL
A HHZ frekvenciafigyelő relé az 50–60 Hz-es hálózatok frekvenciájának változásait figyeli. Két egymástól független határérték megadásával a feszültségtúllépés és feszültségcsökkenés (feszültség el nem érése) egyaránt észlelhető vele. A készüléknek két relékimenete van, mindegyik határértékhez egy. Az előlapi kapcsoló 50 vagy 60 Hz értékre állítható be, tetszés szerint memóriával vagy anélkül. Memória választása esetén a relé újraindításához a tápfeszültséget le kell kapcsolni. A rendszer a tápfeszültség bekapcsolásakor felismeri a kapcsoló állását és ezzel a relé üzemmódját. Ha a kapcsoló nem megfelelő állásban van a feszültség bekapcsolásakor, a készülék hibaállapotba kerül. A kimenetre ez nincs hatással, a hibás állást pedig a LED-es jelzőlámpa (világítódiódák) villogása jelzi. Ha a kapcsoló állása működés közben megváltozik, az összes világítódióda villogni kezd, a relé azonban továbbra is rendesen működik azzal a feszültséggel, amely a legutolsó bekapcsoláskor be volt állítva. A relé figyeli saját üzemi feszültségét. Az alul- és túlfeszültség két potenciométerrel állítható be, amelyek beosztását (skáláját) az határozza meg, hogy a hálózati frekvencia mennyire térhet el a beállított értéktől. Van egy kapcsoló is, amellyel megkétszerezhető a szabályozási tartomány. A hálózat ideiglenes ingadozásainak figyelmen kívül hagyására szolgál a késleltetés, amelynek Tt ideje 0,1 és 10 másodperc között állítható be. Ha a késleltetés be van kapcsolva, az R1 vagy R2 egy beállított ideig villog. A frekvenciafigyelő relé hiszterézisértéke 0,3 Hz. Ha a feszültséget mért hibával kapcsolják be, az nincs hatással a relére. A zöld LED (Un) azt jelzi, hogy a tápfeszültség rendben van. A sárga LED (R) azt jelzi, hogy a relékimenet aktív.

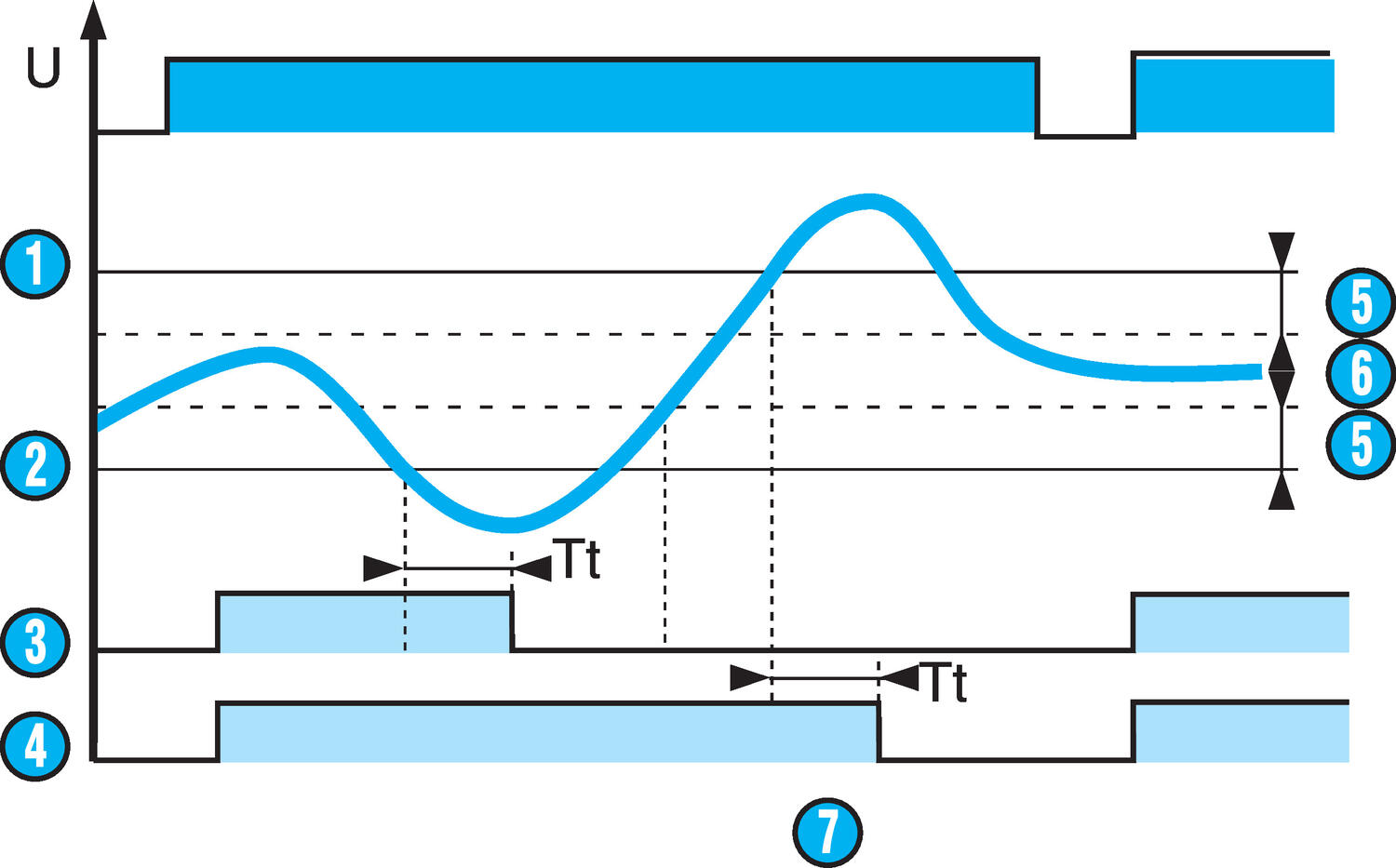

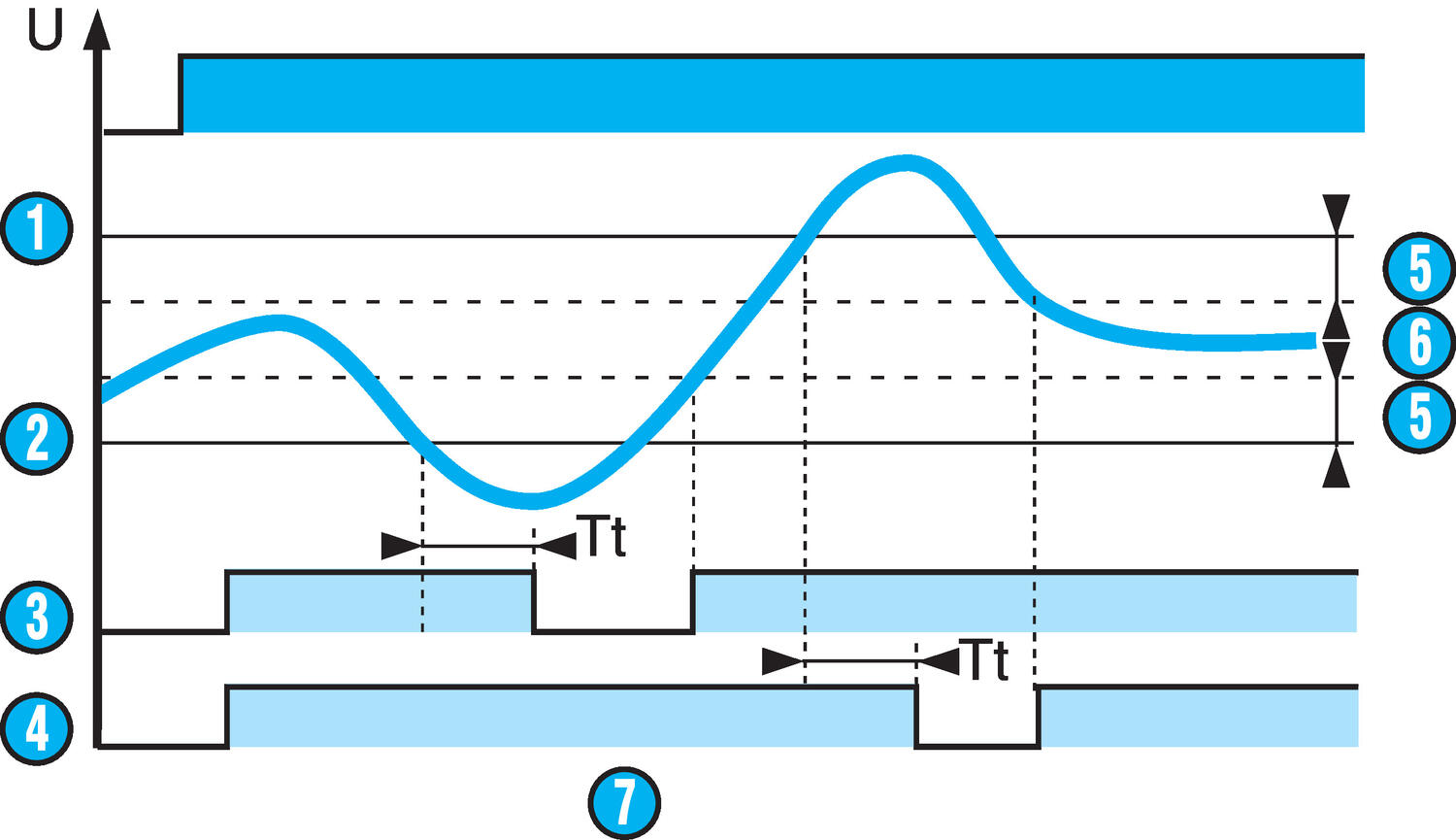

Túlfeszültség/feszültségcsökkenés memóriával | Túlfeszültség/feszültségcsökkenés memória nélkül |
1: Felső határérték | 1: Felső határérték |
2: Alsó határérték | 2: Alsó határérték |
3: Relé (R1) | 3: Relé (R1) |
4: Relé (R2) | 4: Relé (R2) |
5: Hiszterézis | 5: Hiszterézis |
6: Frekvencia | 6: Frekvencia |
7: Késleltetés (Tt) | 7: Késleltetés (Tt) |
Alsó határérték | +2 - -10 Hz |
---|---|
Felső határérték | -2 - 10 Hz |
Funkció | Túláram vagy frekvenciacsökkenés esetén riaszt |
Hiszterézis | Rögzített, 0,3 Hz |
Indítás késleltetése | 0,5 s |
IP-osztály, csatlakozás | IP20 |
IP-osztály, ház | IP30 |
Jóváhagyások | CE, CSA, GL, RoHS, UL |
Késleltetés a határérték átlépése esetén | 0,1-10s |
Kilépés | 2x Relé |
Max. tárolási hőmérséklet | 70 °C |
Max. üzemi hőmérséklet | 50 °C |
Megszakítókapacitás | 5A, 250V AC/DC |
Min. tárolási hőmérséklet | -40 °C |
Min. üzemi hőmérséklet | -20 °C |
Tápfeszültség | 120-277V AC |
Tömeg | 100 g |
A HHZ frekvenciafigyelő relé az 50–60 Hz-es hálózatok frekvenciájának változásait figyeli. Két egymástól független határérték megadásával a feszültségtúllépés és feszültségcsökkenés (feszültség el nem érése) egyaránt észlelhető vele. A készüléknek két relékimenete van, mindegyik határértékhez egy. Az előlapi kapcsoló 50 vagy 60 Hz értékre állítható be, tetszés szerint memóriával vagy anélkül. Memória választása esetén a relé újraindításához a tápfeszültséget le kell kapcsolni. A rendszer a tápfeszültség bekapcsolásakor felismeri a kapcsoló állását és ezzel a relé üzemmódját. Ha a kapcsoló nem megfelelő állásban van a feszültség bekapcsolásakor, a készülék hibaállapotba kerül. A kimenetre ez nincs hatással, a hibás állást pedig a LED-es jelzőlámpa (világítódiódák) villogása jelzi. Ha a kapcsoló állása működés közben megváltozik, az összes világítódióda villogni kezd, a relé azonban továbbra is rendesen működik azzal a feszültséggel, amely a legutolsó bekapcsoláskor be volt állítva. A relé figyeli saját üzemi feszültségét. Az alul- és túlfeszültség két potenciométerrel állítható be, amelyek beosztását (skáláját) az határozza meg, hogy a hálózati frekvencia mennyire térhet el a beállított értéktől. Van egy kapcsoló is, amellyel megkétszerezhető a szabályozási tartomány. A hálózat ideiglenes ingadozásainak figyelmen kívül hagyására szolgál a késleltetés, amelynek Tt ideje 0,1 és 10 másodperc között állítható be. Ha a késleltetés be van kapcsolva, az R1 vagy R2 egy beállított ideig villog. A frekvenciafigyelő relé hiszterézisértéke 0,3 Hz. Ha a feszültséget mért hibával kapcsolják be, az nincs hatással a relére. A zöld LED (Un) azt jelzi, hogy a tápfeszültség rendben van. A sárga LED (R) azt jelzi, hogy a relékimenet aktív.
Túlfeszültség/feszültségcsökkenés memóriával | Túlfeszültség/feszültségcsökkenés memória nélkül |
1: Felső határérték | 1: Felső határérték |
2: Alsó határérték | 2: Alsó határérték |
3: Relé (R1) | 3: Relé (R1) |
4: Relé (R2) | 4: Relé (R2) |
5: Hiszterézis | 5: Hiszterézis |
6: Frekvencia | 6: Frekvencia |
7: Késleltetés (Tt) | 7: Késleltetés (Tt) |
