CROUZET CONTROL

3 fázis, fázis vezérlő MWU

MWU Fázisvezérlés

Fázisfigyelő relé fázisregenerálással (visszatáplált feszültség) a mérési feszültség kb. 98%-áig. Beállítható kapcsoló az előlapon 3 fázisú hálózatok megfelelő feszültségének beállítására. A kapcsoló helyzetének rögzítése csak az üzemi feszültség bekapcsolása után történik meg. Ha a kapcsoló állása működés közben megváltozik, az összes világítódióda (LED-es kijelzők) villogni kezd, a készülék azonban továbbra is rendesen működik azzal a feszültséggel, amely a legutolsó bekapcsoláskor be volt állítva. A relé azt figyeli, hogy a 3 fázis közötti sorrend megfelelő-e, illetve hogy nem hiányzik-e valamelyik fázis. A -2% és -20% közötti értékre beállítható feszültségcsökkenés (alulfeszültség) funkcióval kb. 98% értékig mérhető a visszatáplált feszültség. Ez azt jelenti, hogy ha a hálózati feszültség 400 V, a relé pedig -2% feszültségcsökkenésre van beállítva, a relé akkor riaszt (a relékimenet nyit), ha a feszültség 392 V alá csökken. A zöld LED (Un) a normál tápfeszültséget jelzi. A sárga LED (R) azt jelzi, hogy a relékimenet aktív.

Bővebben
  • Vészjelzés hibás fázis szekvenciánál, fázis megszakadásnál és alacsony feszültségnél
  • Állítható vonalfeszültség
  • Méri a visszatérő feszültséget 98%-ig
  • 17.5mm foglalat DIN sínnel

Kiválasztott változat

Control relay

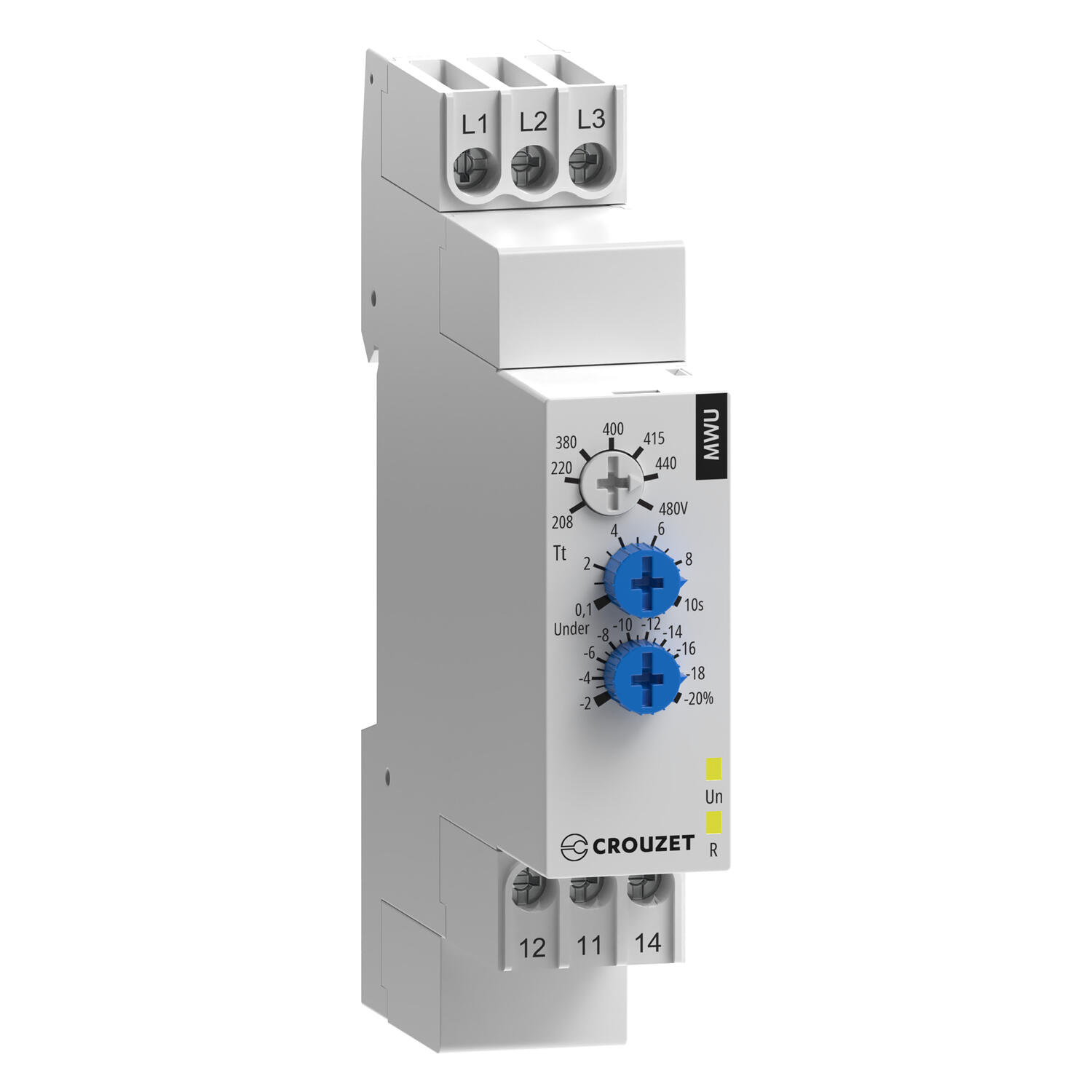

Fázisfigyelő relé, MWU, 3 x 208–480 V AC

Cikkszám

Kiválasztott változat

Műszaki adatok

Felszerelés 35 mm DIN-sín
Funkció Hibás fázissorrend, fáziskimaradás és feszültségcsökkenés esetén riaszt
Indítás késleltetése 0,6 s
IP-osztály, csatlakozás IP20
IP-osztály, ház IP30
Jóváhagyások CSA, GL, RoHS, UL
Késleltetés a határérték átlépése esetén 0,1-10s
Kilépés Rele
Max. tárolási hőmérséklet 70 °C
Max. üzemi hőmérséklet 50 °C
Megszakítókapacitás 5A, 250V AC/DC
Min. tárolási hőmérséklet -40 °C
Min. üzemi hőmérséklet -20 °C
Névleges feszültség kiválasztása 208, 220, 380, 400, 415, 440, 480 V
Riasztás késleltetése 0,2 s
Tápfeszültség 3 x 208-480V AC
Tömeg 80 g

Letöltések

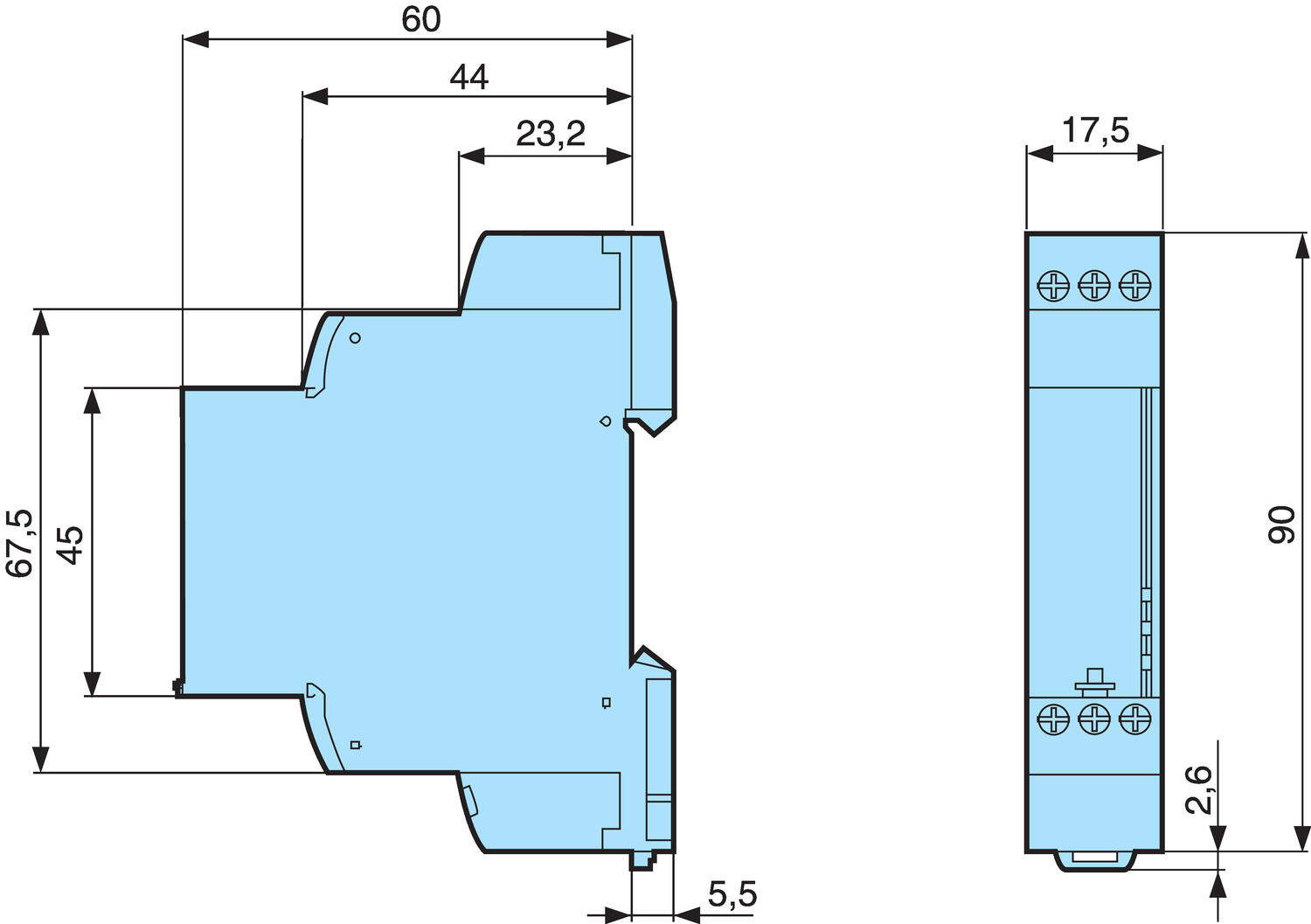

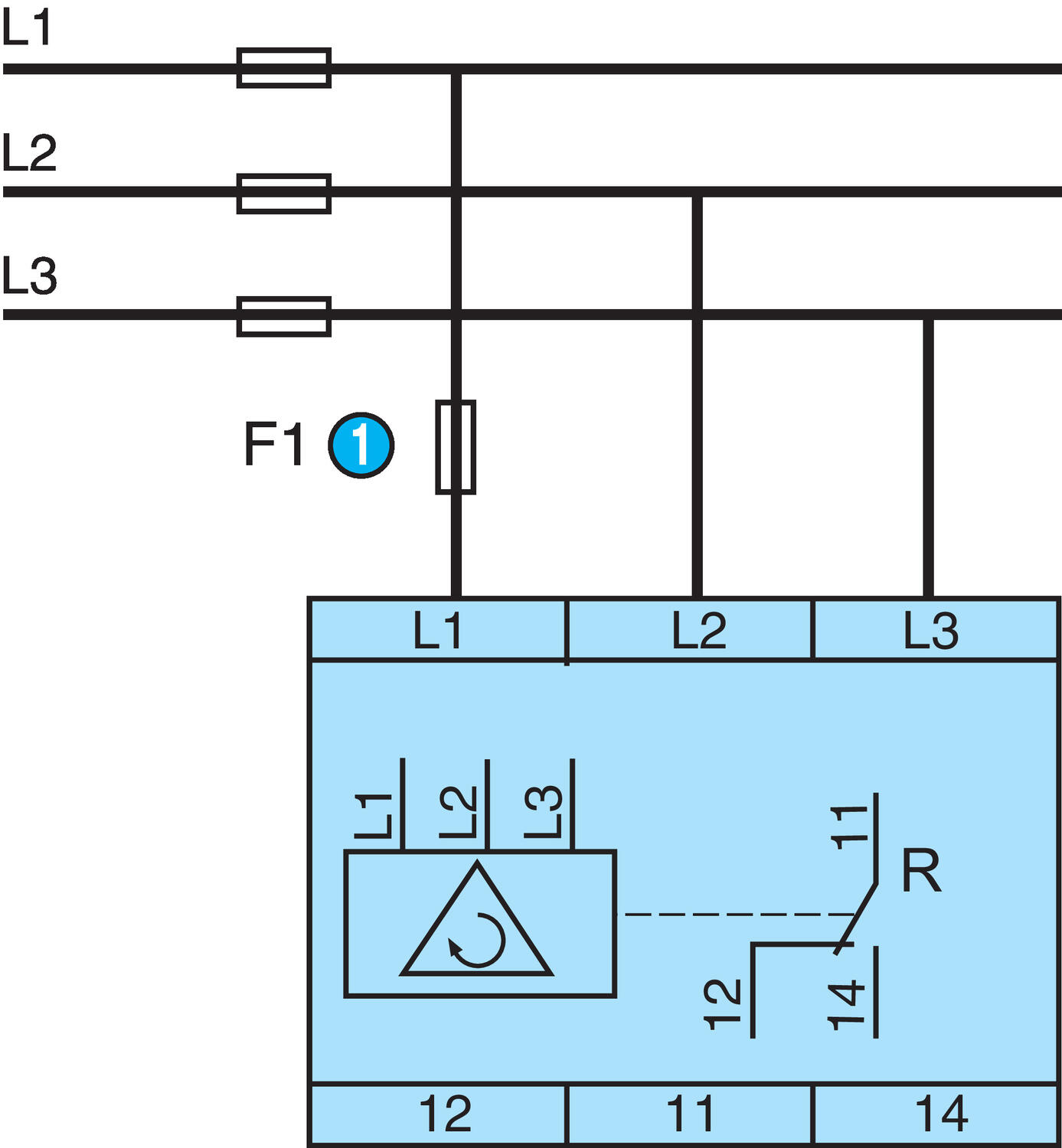

Mérések és kapcsolatok

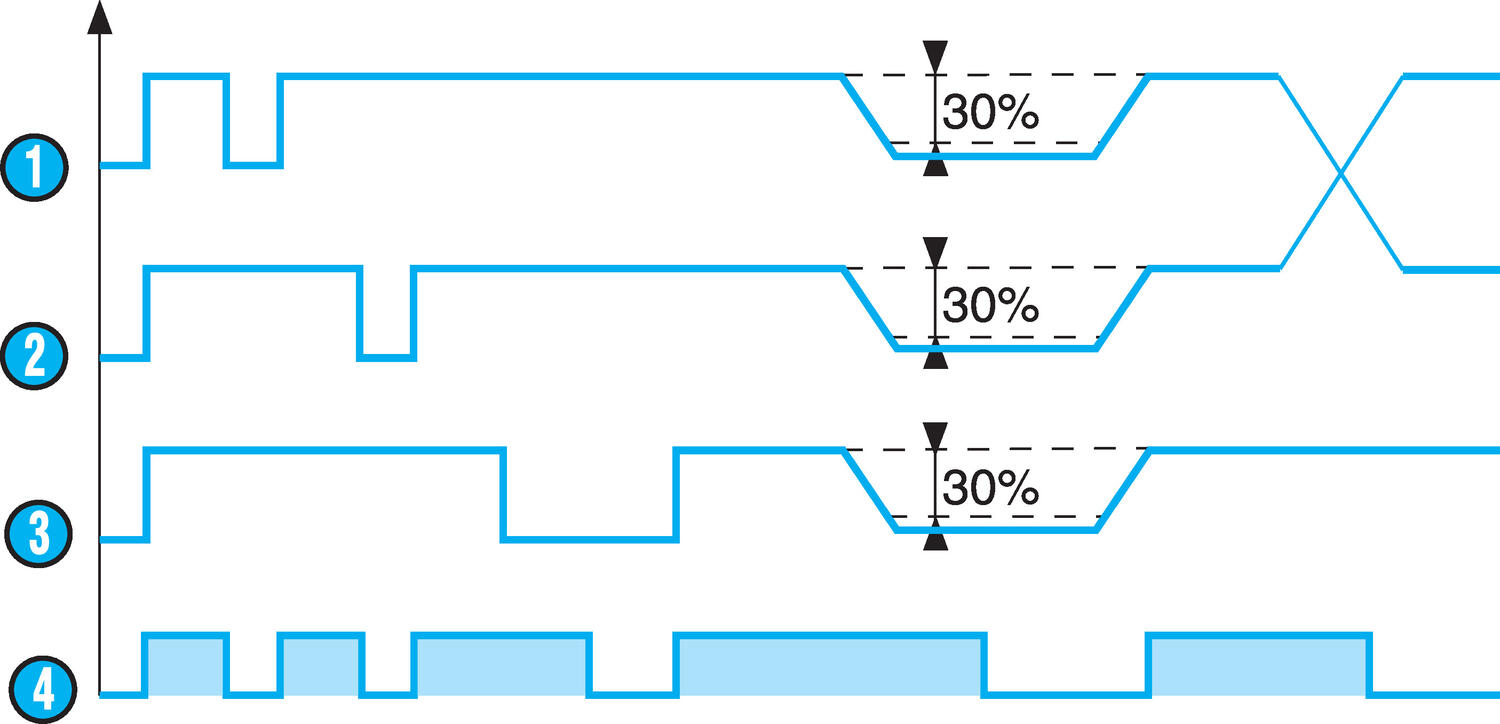

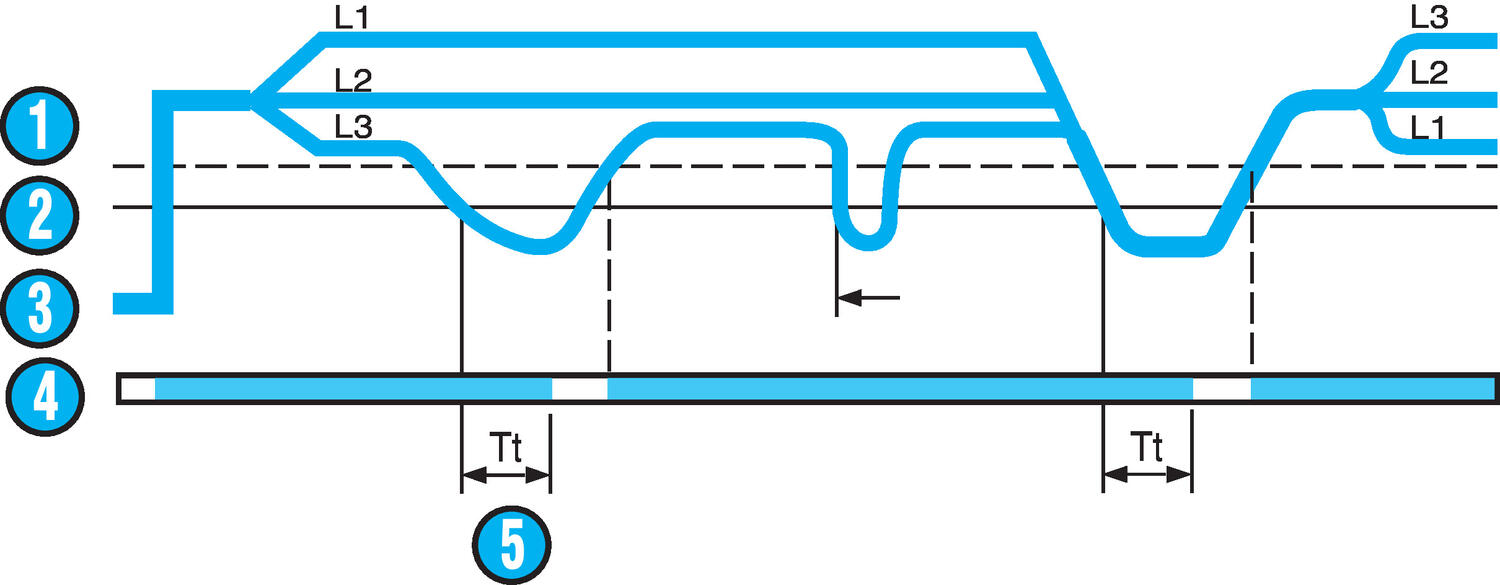

Műszaki illusztrációk

Termékleírás

Fázisfigyelő relé fázisregenerálással (visszatáplált feszültség) a mérési feszültség kb. 98%-áig. Beállítható kapcsoló az előlapon 3 fázisú hálózatok megfelelő feszültségének beállítására. A kapcsoló helyzetének rögzítése csak az üzemi feszültség bekapcsolása után történik meg. Ha a kapcsoló állása működés közben megváltozik, az összes világítódióda (LED-es kijelzők) villogni kezd, a készülék azonban továbbra is rendesen működik azzal a feszültséggel, amely a legutolsó bekapcsoláskor be volt állítva. A relé azt figyeli, hogy a 3 fázis közötti sorrend megfelelő-e, illetve hogy nem hiányzik-e valamelyik fázis. A -2% és -20% közötti értékre beállítható feszültségcsökkenés (alulfeszültség) funkcióval kb. 98% értékig mérhető a visszatáplált feszültség. Ez azt jelenti, hogy ha a hálózati feszültség 400 V, a relé pedig -2% feszültségcsökkenésre van beállítva, a relé akkor riaszt (a relékimenet nyit), ha a feszültség 392 V alá csökken. A zöld LED (Un) a normál tápfeszültséget jelzi. A sárga LED (R) azt jelzi, hogy a relékimenet aktív.
