COMATRELECO

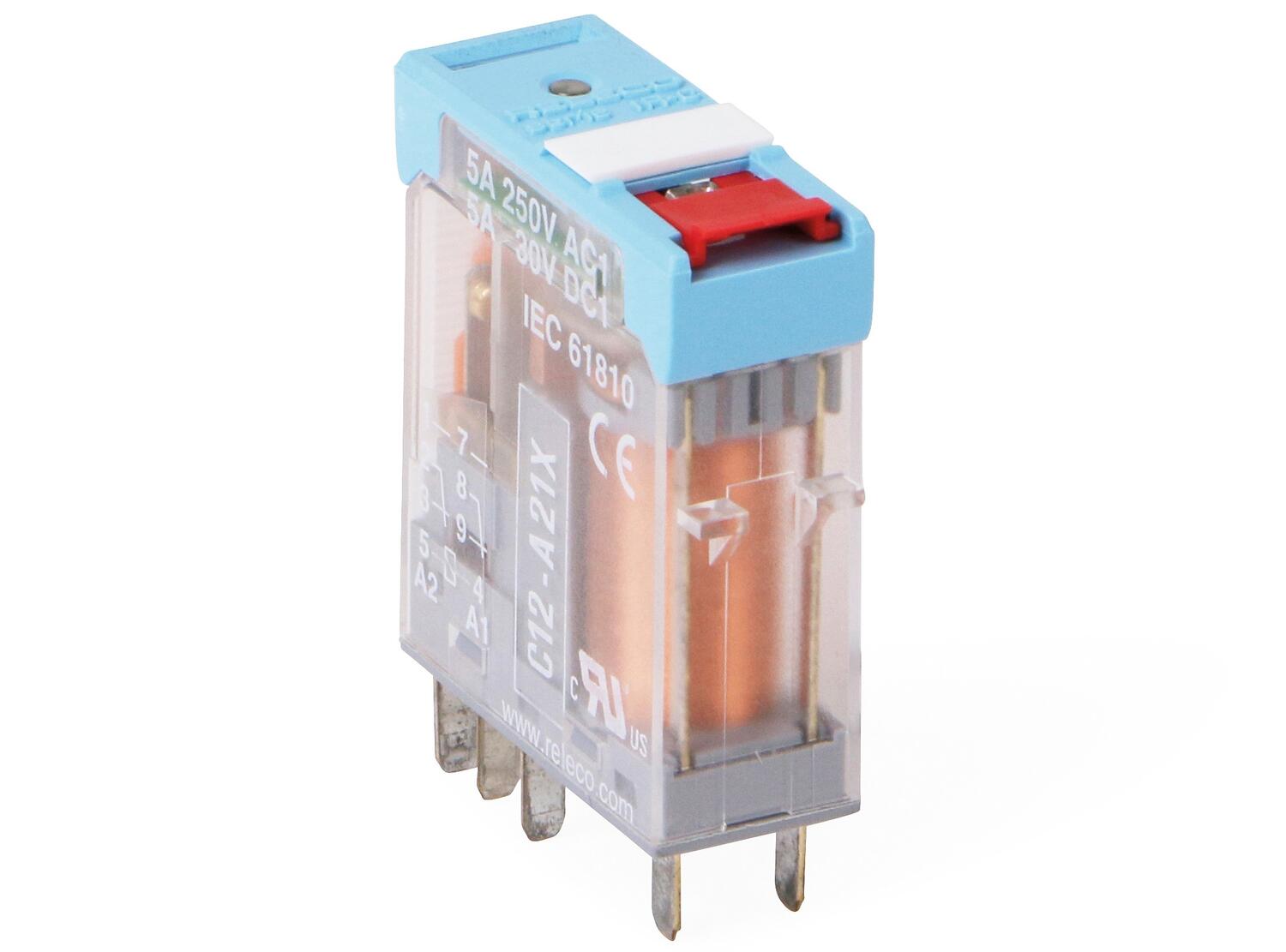

A C12 relék az interfészsorozatban a 2 pólusúak, és 5 A (AC1) erősségű árammal terhelhetők.
A relék színkódolt tesztgombbal vannak felszerelve, amely reteszelhetővé teszi őket, ha erre van szükség. Az alapkivitelben is fel vannak szerelve mechanikai és LED-lámpás funkciójelzéssel. Az azonosítás megkönnyítése érdekében a különböző modellek tekercsfeszültsége rá van nyomtatva a relé felső részére. Az alapkivitelben a reléken és a foglalatokon is van lehetőség saját információk elhelyezésére.
A tesztgomb színkódjai: | |
Vörös | Váltakozó áram (AC) |
Kék | Egyenáram (DC) |
Szürke | Többpólusú (AC/DC) |

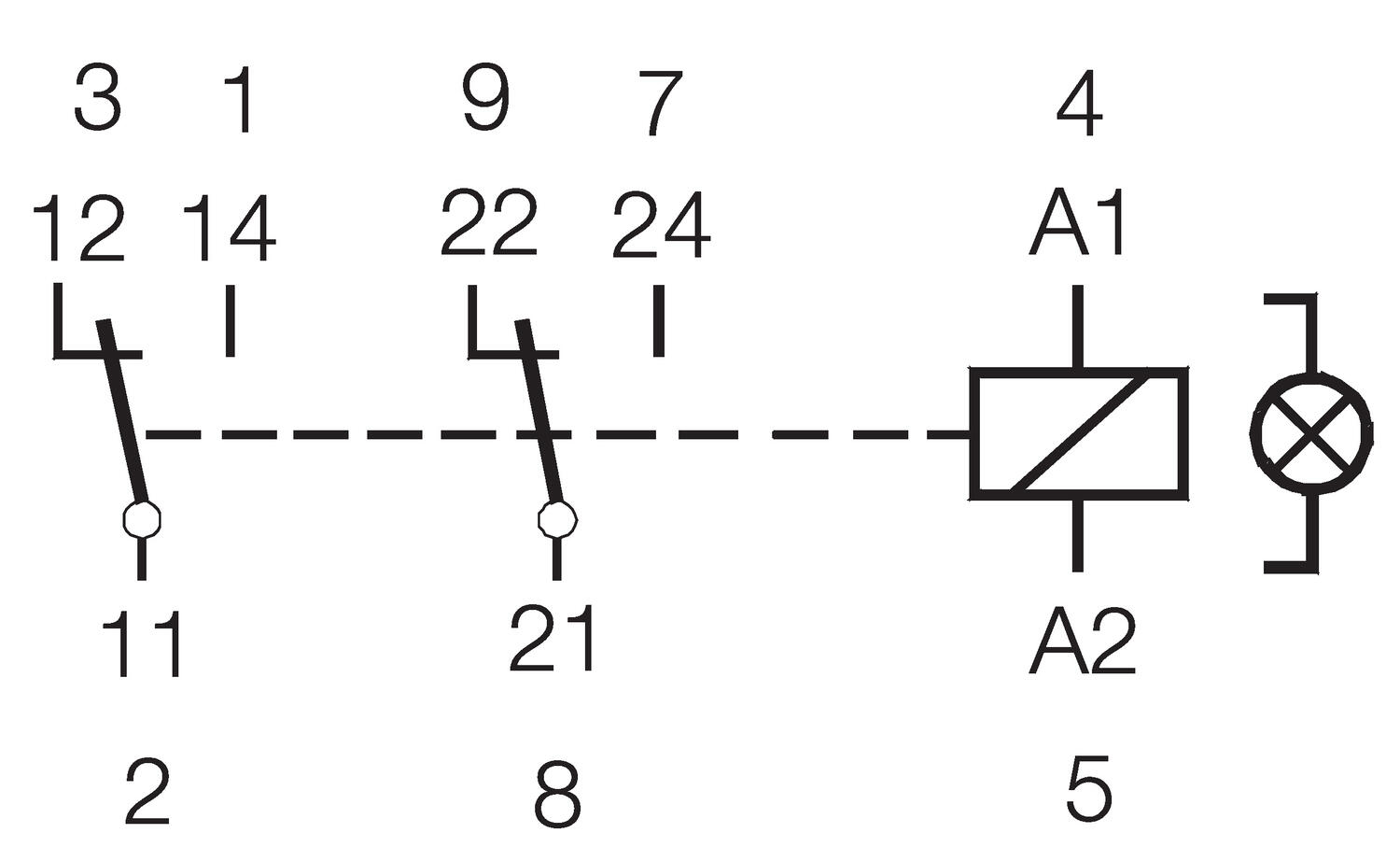

A relék különböző érintkezőkkel kaphatók, pl.:

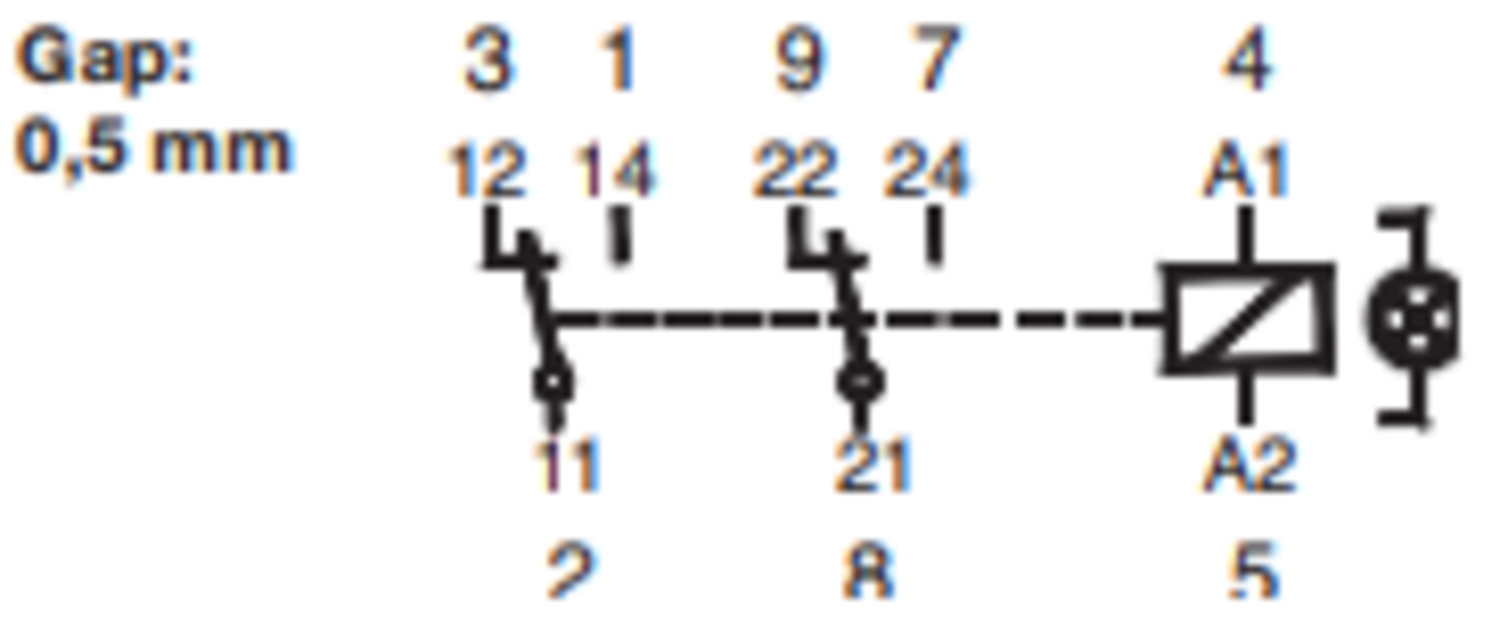

– A standard (AgNi + 0,2 µ Au) érintkezők a legáltalánosabb alkalmazásokban használatosak, így pl. az automatizálásban, pneumatikában, hőszabályozásban, jelfeldolgozásban, be- és kimeneti relékben stb. A C12 relék érintkezőin alapkivitelben 0,2 µ vastagságú aranyréteg található. Ez akkor kitűnő megoldás, ha tudni lehet, hogy a relé a használat előtt egy ideig polcon marad, az aranybevonat ugyanis megvédi az érintkezőket attól, hogy nedvesség, szennyeződés és hasonlók miatt ne tudjanak működésbe lépni az első kapcsoláskor.
– A normál esetben nyitott (NO) érintkezők kifejezetten egyenáramú terhelésekhez használatosak. A nyitott érintkező résmérete kb. 1,5 mm, ami nagy megszakítóképességet jelent. A relének nincs mechanikai jelzése, de tartozékként külön rendelhető hozzá LED, kioltó dióda vagy polaritásvédelem.
– A tisztán arannyal bevont érintkezőkkel felszerelt relék érintkezői 3 µ vastag aranyréteggel vannak bevonva; az ilyeneket többnyire kis áramerősségekhez használják. Az ismert tesztek csak a legalább 10 mA-es árammal való működést igazolják, de tapasztalatból tudjuk, hogy a relé ennél kisebb áramerősségekkel is kiválóan működik.
Ajánlott max. terhelés | 5 A/250 V AC 1; 0,5A/110 V DC-1 |
---|---|
Ajánlott min. terhelés | 10 mA/10 V |
Csavarsapka | S-12 |
Elengedési idő | 5 ms |
Elengedési idő + érintkezőpergés megszűnése | 8 ms |
Érintkező anyaga | AgNi + 0,2 µ Au |
Érintkezők száma | 2 |
Frekvencia | 50 Hz |
IP-osztály | IP40 |
Lekapcsolási feszültség | 250 V |
Max. túlfeszültség, UNX | 1,1 |
Megszakítási kapacitás áramerőssége | 5 A |
Min. feszültség | 0,6 V |
---|---|
Pergési idő | 1 |
Pulzáló áram (20 ms) | 15 A |
Szigetelés, érintkező/érintkező | 3000 V |
Szigetelés, érintkező/tekercs | 5000 V |
Tekercsfeszültség, AC | 24 V AC |
Tömeg | 21 g |
Válaszidő | 10 ms |
Várható mechanikai élettartam | Váltakozó áram: 10 mill/. Egyenáram: 20 mill. |
Üzemi UN | 0,8-1,10 |
Öblítőhatás | 1,1 VA |
A C12 relék az interfészsorozatban a 2 pólusúak, és 5 A (AC1) erősségű árammal terhelhetők.
A relék színkódolt tesztgombbal vannak felszerelve, amely reteszelhetővé teszi őket, ha erre van szükség. Az alapkivitelben is fel vannak szerelve mechanikai és LED-lámpás funkciójelzéssel. Az azonosítás megkönnyítése érdekében a különböző modellek tekercsfeszültsége rá van nyomtatva a relé felső részére. Az alapkivitelben a reléken és a foglalatokon is van lehetőség saját információk elhelyezésére.
A tesztgomb színkódjai: | |
Vörös | Váltakozó áram (AC) |
Kék | Egyenáram (DC) |
Szürke | Többpólusú (AC/DC) |
A relék különböző érintkezőkkel kaphatók, pl.:
– A standard (AgNi + 0,2 µ Au) érintkezők a legáltalánosabb alkalmazásokban használatosak, így pl. az automatizálásban, pneumatikában, hőszabályozásban, jelfeldolgozásban, be- és kimeneti relékben stb. A C12 relék érintkezőin alapkivitelben 0,2 µ vastagságú aranyréteg található. Ez akkor kitűnő megoldás, ha tudni lehet, hogy a relé a használat előtt egy ideig polcon marad, az aranybevonat ugyanis megvédi az érintkezőket attól, hogy nedvesség, szennyeződés és hasonlók miatt ne tudjanak működésbe lépni az első kapcsoláskor.
– A normál esetben nyitott (NO) érintkezők kifejezetten egyenáramú terhelésekhez használatosak. A nyitott érintkező résmérete kb. 1,5 mm, ami nagy megszakítóképességet jelent. A relének nincs mechanikai jelzése, de tartozékként külön rendelhető hozzá LED, kioltó dióda vagy polaritásvédelem.
– A tisztán arannyal bevont érintkezőkkel felszerelt relék érintkezői 3 µ vastag aranyréteggel vannak bevonva; az ilyeneket többnyire kis áramerősségekhez használják. Az ismert tesztek csak a legalább 10 mA-es árammal való működést igazolják, de tapasztalatból tudjuk, hogy a relé ennél kisebb áramerősségekkel is kiválóan működik.
Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.
A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.
Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.
Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!
A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.
A BACO L20SC jelzőlámpa sorozata robusztus, de egyben modern megjelenésű, kifejezetten alkalmas ipari alkalmazásokhoz.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Változatok | Ajánlott min. terhelés | Érintkező anyaga | Min. feszültség | Opcionális tekercs | Tekercsfeszültség, AC | Tekercsfeszültség, AC/DC | Tekercsfeszültség, DC | Öblítőhatás | Öblítőhatás, DC | Ár | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
Relé, 2 pólusú, 0,2 µ, 5 A, 24 V AC
Cikkszám
C12A2124A
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,6 V
|
|
24 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 2 pólusú, 5 A, 0,2 µ arany, 230 V AC
Cikkszám
C12A21230A
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,6 V
|
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 12 V AC
Cikkszám
C12A21X12A
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,6 V
|
X (LED)
|
12 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 24 V AC
Cikkszám
C12A21X24A
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,6 V
|
X (LED)
|
24 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 115 V AC
Cikkszám
C12A21X115A
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,6 V
|
X (LED)
|
115 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 230 V AC
Cikkszám
C12A21X230A
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,6 V
|
X (LED)
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, IRC, 2 pólusú, RC, 230 V AC
Cikkszám
C12A21R230A
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,6 V
|
RC (RC védelem)
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, IRC, 2 pólusú, LED, 230 V AC, 10 µ aranyozás
Cikkszám
C12A22X230A
Másolva
|
5 mA/5 V
|
AgNi + 3 µ Au
|
0,6 V
|
X (LED)
|
230 V AC
|
|
|
1,1 VA
|
|
| ||
![]()
Relé, 2 pólusú, 5 A, 0,2 µ arany, 24 V DC
Cikkszám
C12A2124D
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,35 V
|
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 12 V DC
Cikkszám
C12A21X12D
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,35 V
|
X (LED)
|
|
|
12 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 24 V DC
Cikkszám
C12A21X24D
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,35 V
|
X (LED)
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 48 V DC
Cikkszám
C12A21X48D
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,35 V
|
X (LED)
|
|
|
48 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, LED, 110 V DC
Cikkszám
C12A21X110D
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,35 V
|
X (LED)
|
|
|
110 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, dióda, LED, 24 V DC
Cikkszám
C12A21FX24D
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,35 V
|
FX (elektródavédelem + LED)
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 2 pólusú, 5 A, polaritásvédett, LED, 110 V DC
Cikkszám
C12A21FX110D
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
0,35 V
|
FX (elektródavédelem + LED)
|
|
|
110 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, BR LED, 24 V AC/DC
Cikkszám
C12A21BX24AD
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
|
BX (egytekercses)
|
|
24 V AC/DC
|
|
1,1 VA
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, BR LED, 48 V AC/DC
Cikkszám
C12A21BX48AD
Másolva
|
10 mA/10 V
|
AgNi + 0,2 µ Au
|
|
BX (egytekercses)
|
|
48 V AC/DC
|
|
1,1 VA
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, 3 µ aranyozás, LED, 24 V DC
Cikkszám
C12A22X24D
Másolva
|
5 mA/5 V
|
AgNi + 3 µ Au
|
0,35 V
|
X (LED)
|
|
|
24 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, 3 µ aranyozás, LED, 110 V DC
Cikkszám
C12A22X110D
Másolva
|
5 mA/5 V
|
AgNi + 3 µ Au
|
0,35 V
|
X (LED)
|
|
|
110 V DC
|
|
0,7 W
|
| ||
![]()
Relé, 8 tűs, 2 pólusú, 3 µ aranyozás, BR LED, 24 V AC/DC
Cikkszám
C12A22BX24AD
Másolva
|
5 mA/5 V
|
AgNi + 3 µ Au
|
|
BX (egytekercses)
|
|
24 V AC/DC
|
|
1,1 VA
|
0,7 W
|
| ||
![]()
Relé, 2 pólusú, NO, LED, dióda, 3 µ arany, 24 V DC
Cikkszám
C12G22FX24D
Másolva
|
5 mA/5 V
|
AgNi + 3 µ Au
|
0,35 V
|
FX (elektródavédelem + LED)
|
|
|
24 V DC
|
|
0,7 W
|
|
Válassza ki az egyik változatot a listából
