COMATRELECO

1-pólusú statikus interfész relé

1 pólusú

A statikus relék olyan félvezetők, amelyek kapcsolatot hoznak létre a vezérlőjel és a terhelés között. A relé egyetlen mechanikai vagy elektromos alkatrésze sem kopik, ami igen kedvező az élettartam szempontjából. Hangtalanul működik, be- és kikapcsolása egyaránt gyors, és kiválóan alkalmas olyan alkalmazásokhoz, amelyek jellemzője a gyakori csatlakoztatás. A CSS sorozat foglalatra szerelhető, és illeszkedik az S-10-es foglalathoz is, amely áthidalható A2-t tartalmaz.

Bővebben

Robosztus lapos csatlakozók
LED jelző
Bemenet: 5-32 V DC
Kimenet: DC,AC,AZ

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Ajánlott min. terhelés	1 mA
Bemeneti áramerősség névleges feszültségen, típus	4 mA
Elengedési idő	0,06 ms
Érintkezők száma	1
Felszerelés	Foglalat
Max. feszültségcsökkenés	0,14
Max. tárolási hőmérséklet	85 °C
Max. terhelési feszültség, DC	48 V
Max. vezérlőfeszültség, DC	48 V
Max. üzemi hőmérséklet	70 °C
Megszakítási kapacitás áramerőssége	6 A

Min. tárolási hőmérséklet	-40 °C
Min. terhelési feszültség, DC	5 V
Min. vezérlőfeszültség, DC	5 V
Min. üzemi hőmérséklet	-40 °C
Peak current	40 A / 10ms

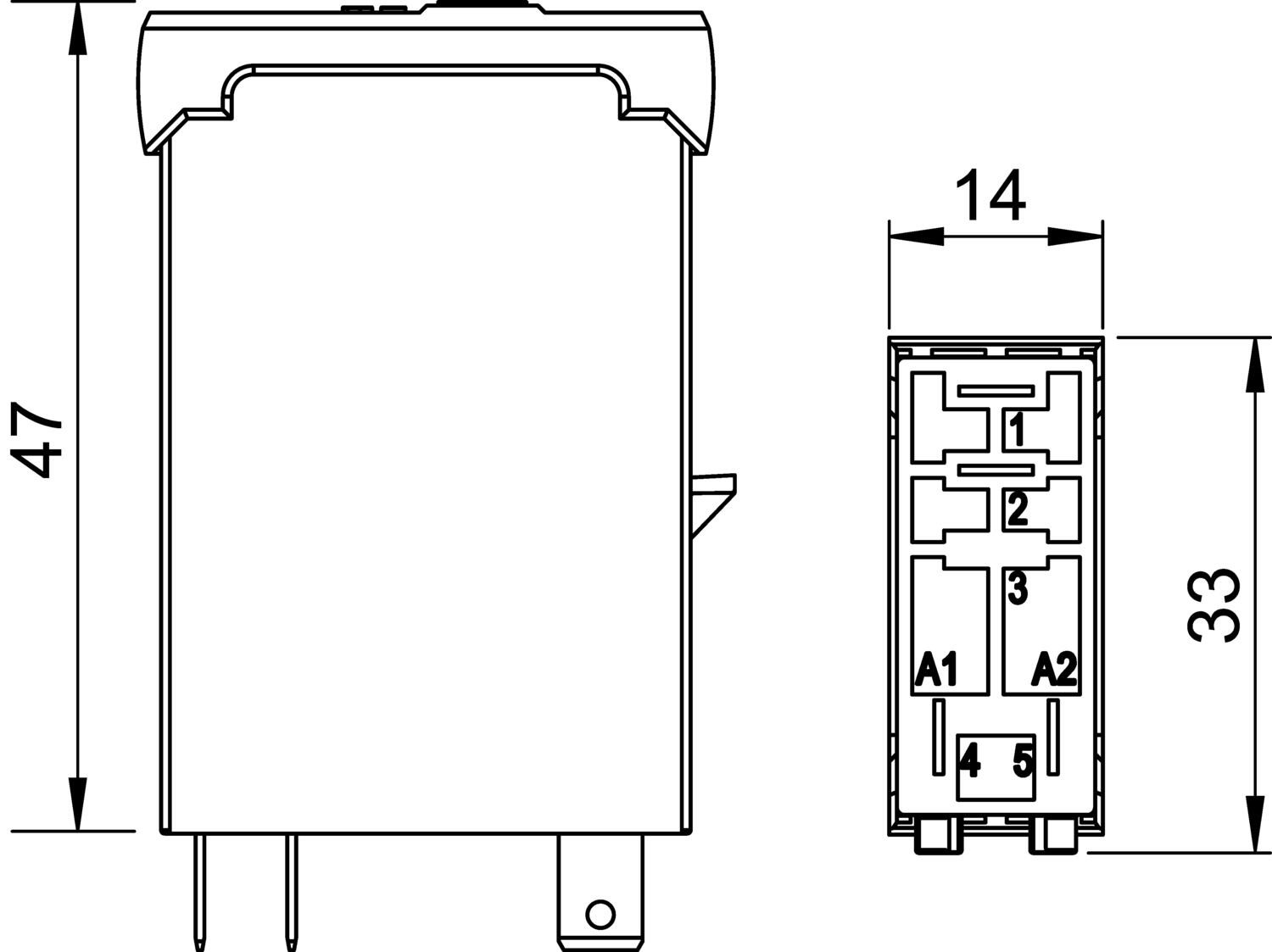

Szélesség	14 mm
Típus	PNP-statisztika
Tömeg	28 g
Válaszidő	0,06 ms

Letöltések

Datasheet CSS-P13X.pdf

Mérések és kapcsolatok

Termékleírás

Kiegészítők

Kapcsolódó termékek

Termékhírek

Seifert Systems

A Seifert Systems több mint fél évszázada élen jár az innovatív hűtési megoldások kifejlesztésében, amelyek a világ különböző iparágainak különféle igényeit elégítik ki.

Termékhírek

SSP - A biztonsági megoldások legújabb generációja

Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.

Termékhírek

PULS több fázisú tápegységek

A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.

Termékhírek

Auer Signal bemutatja legújabb R szériás LED jelzőberendezéseit

Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.

Termékhírek

Biztonságos távoli hozzáférés öt perc alatt

Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!

Termékhírek

COMATRELECO CMS-10R ipari SMS relé

A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.

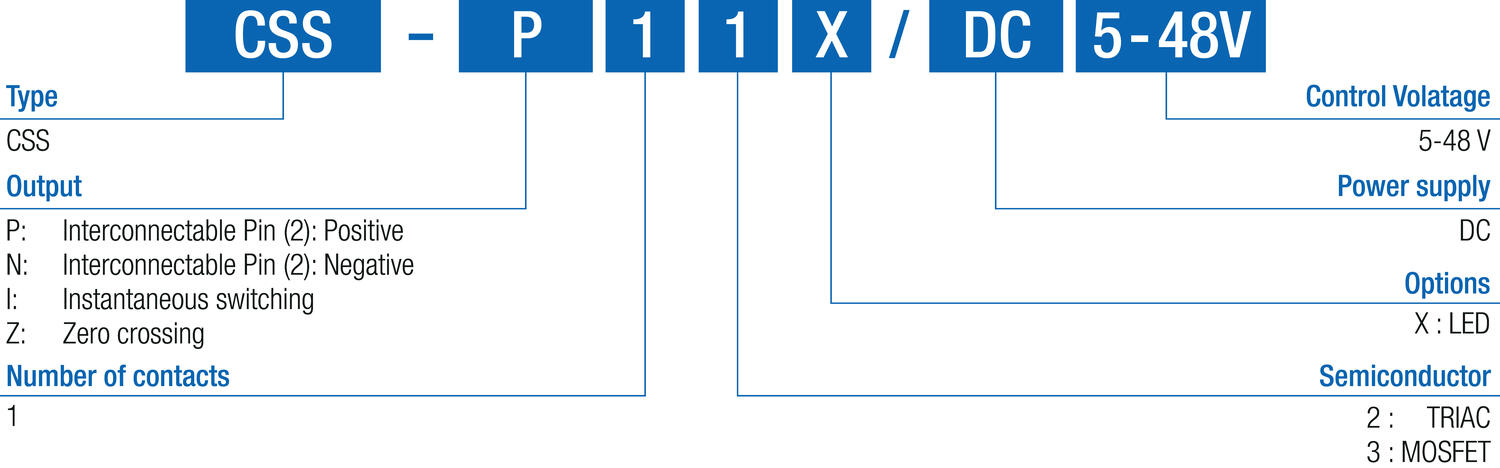

Változatok	Ajánlott min. terhelés	Bemeneti áramerősség névleges feszültségen, típus	Elengedési idő	Érintkezés típusa	I2t-érték	Max. feszültségcsökkenés	Max. terhelési feszültség, AC	Max. terhelési feszültség, DC	Megszakítási kapacitás áramerőssége	Min. terhelési feszültség, AC	Min. terhelési feszültség, DC	Peak current	Típus	Válaszidő

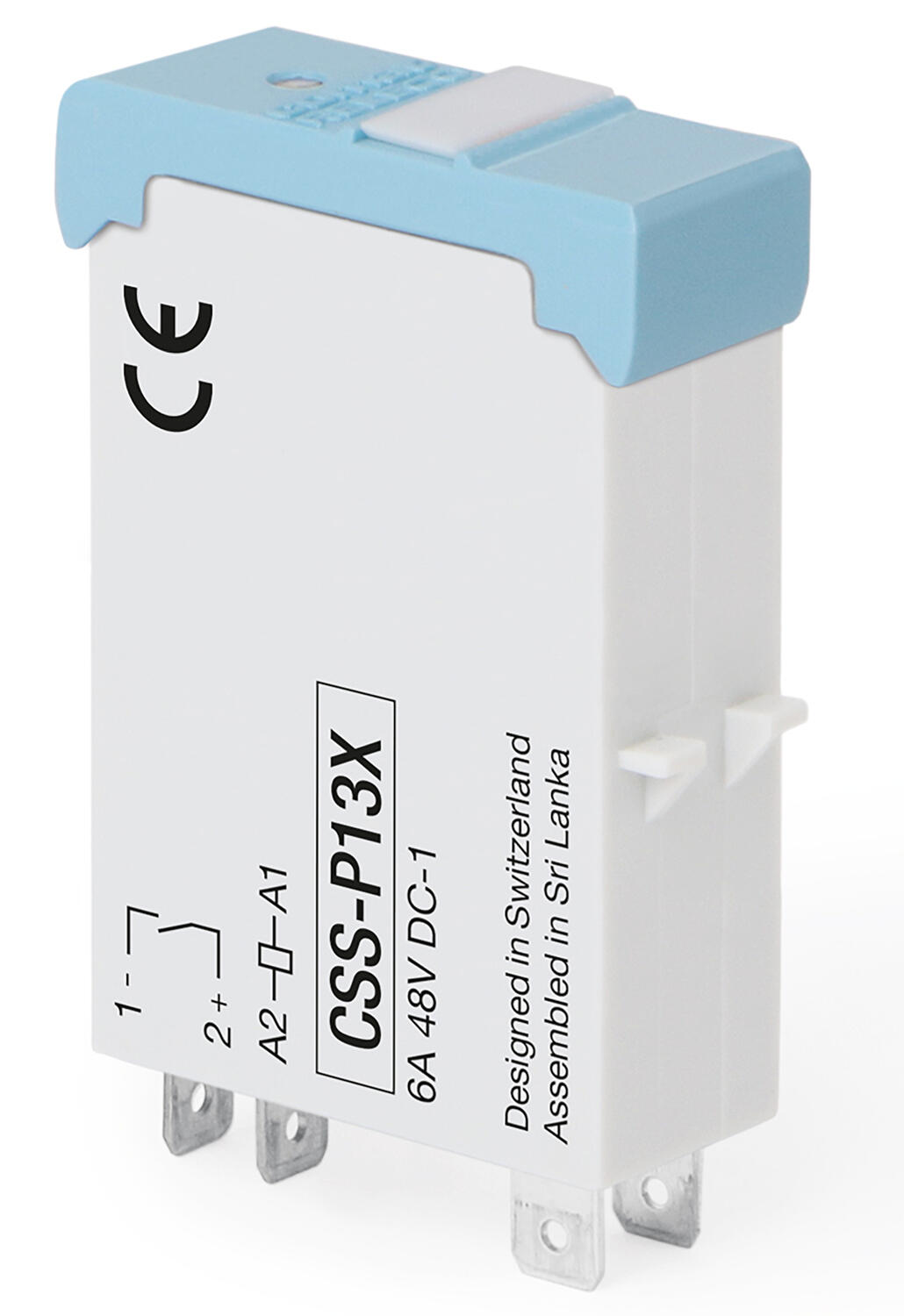

SSR, 5 tűs, 5–48 V DC, 6 A, 5–48 V DC, PNP Cikkszám CSS-P13X Másolva	1 mA	4 mA	0,06 ms			0,14		48 V	6 A		5 V	40 A / 10ms	PNP-statisztika	0,06 ms

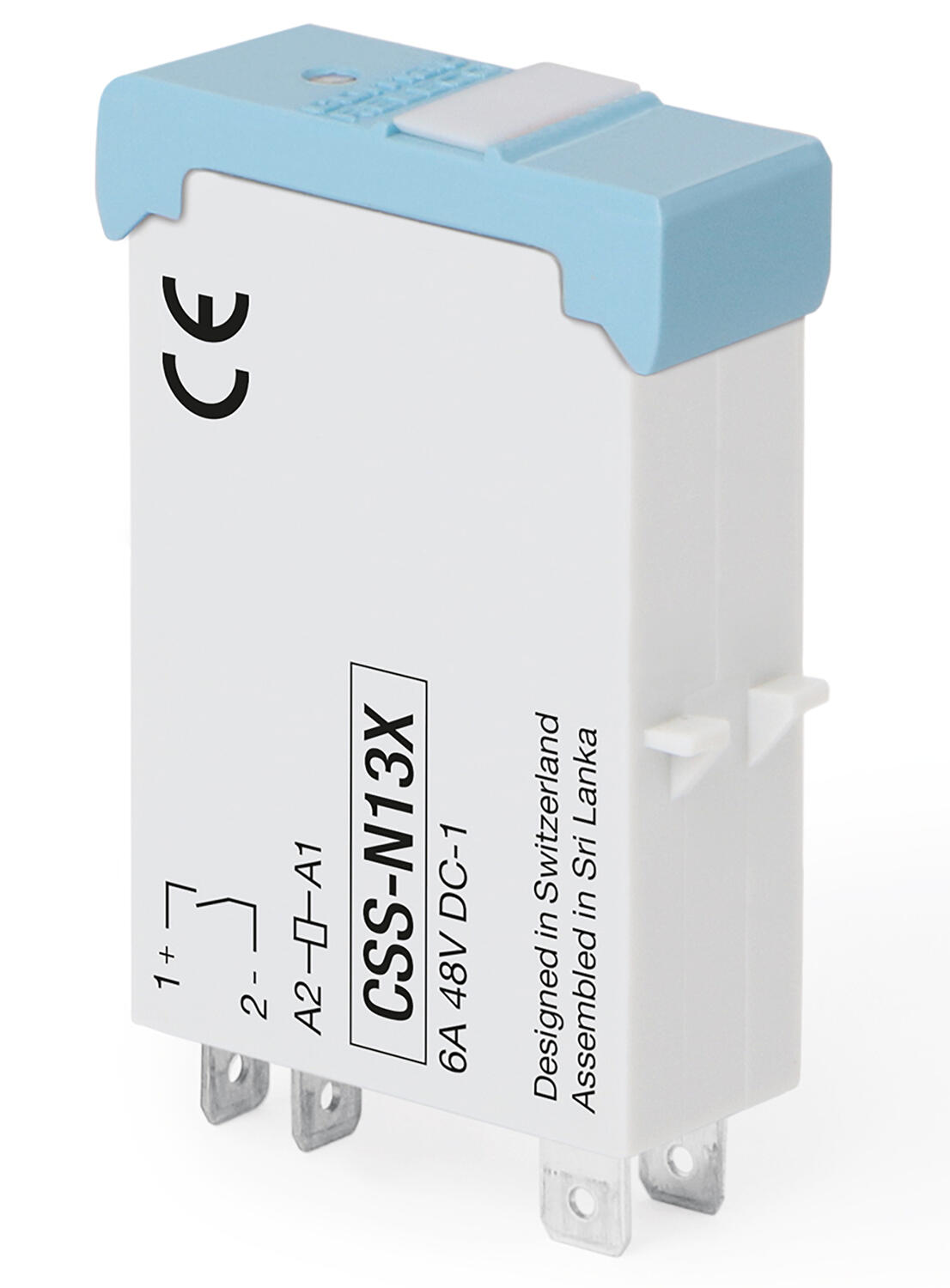

SSR, 5 tűs, 5–48 V DC, 6 A, 5–48 V DC, NPN Cikkszám CSS-N13X Másolva	1 mA	4 mA	0,06 ms			0,14		48 V	6 A		5 V	40 A / 10ms	NPN-statisztika	0,06 ms

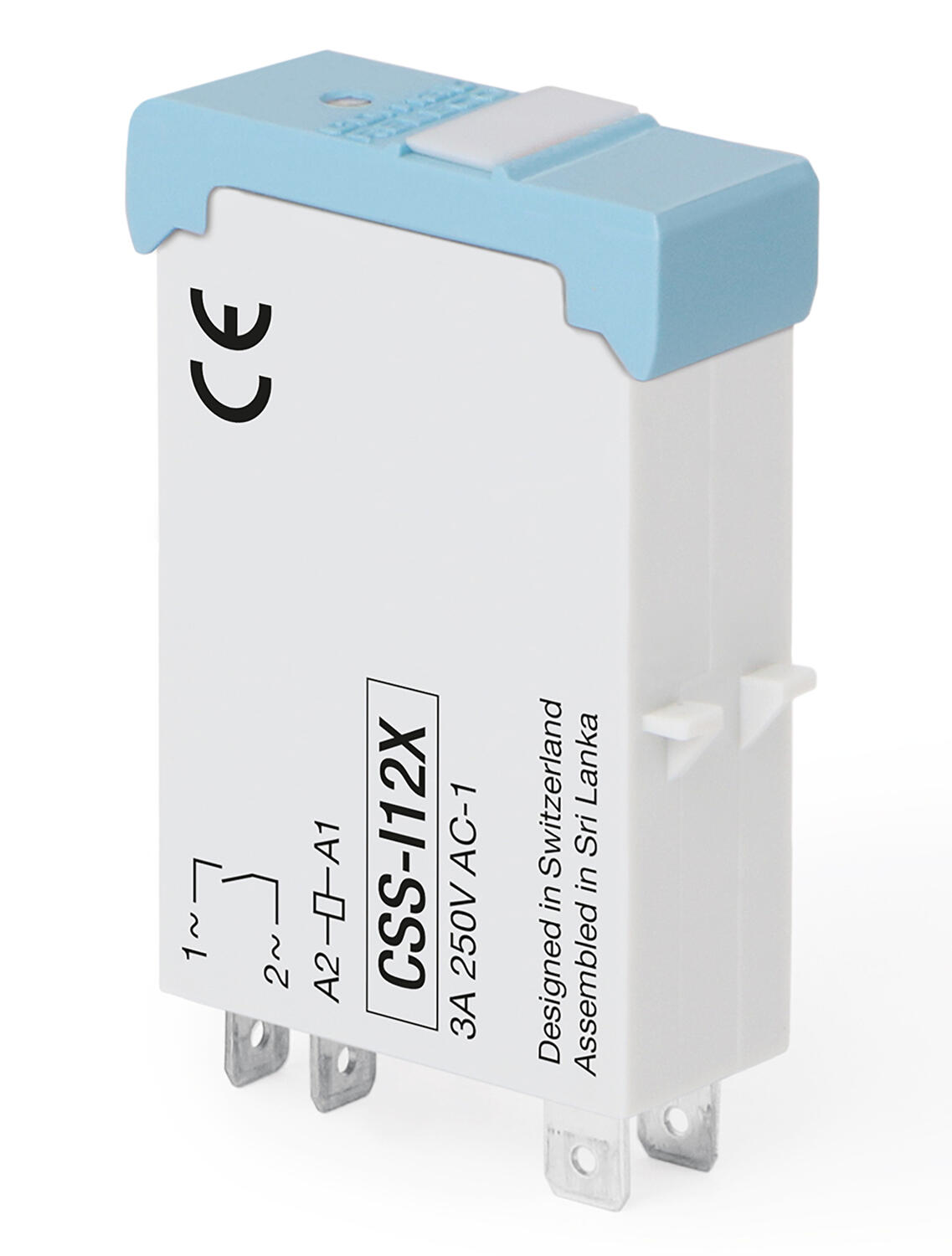

SSR, 5 tus, 5–48 V DC, 3 A, 24–250 V AC Cikkszám CSS-I12X Másolva	35 mA	10 mA	10 ms	1 NO / szilárdtest	210 A²s		250 V		3 A	24 V		150 A / 10ms	Az induktív és rezisztív váltakozó áramú terhelés közti váltáshoz	10 ms

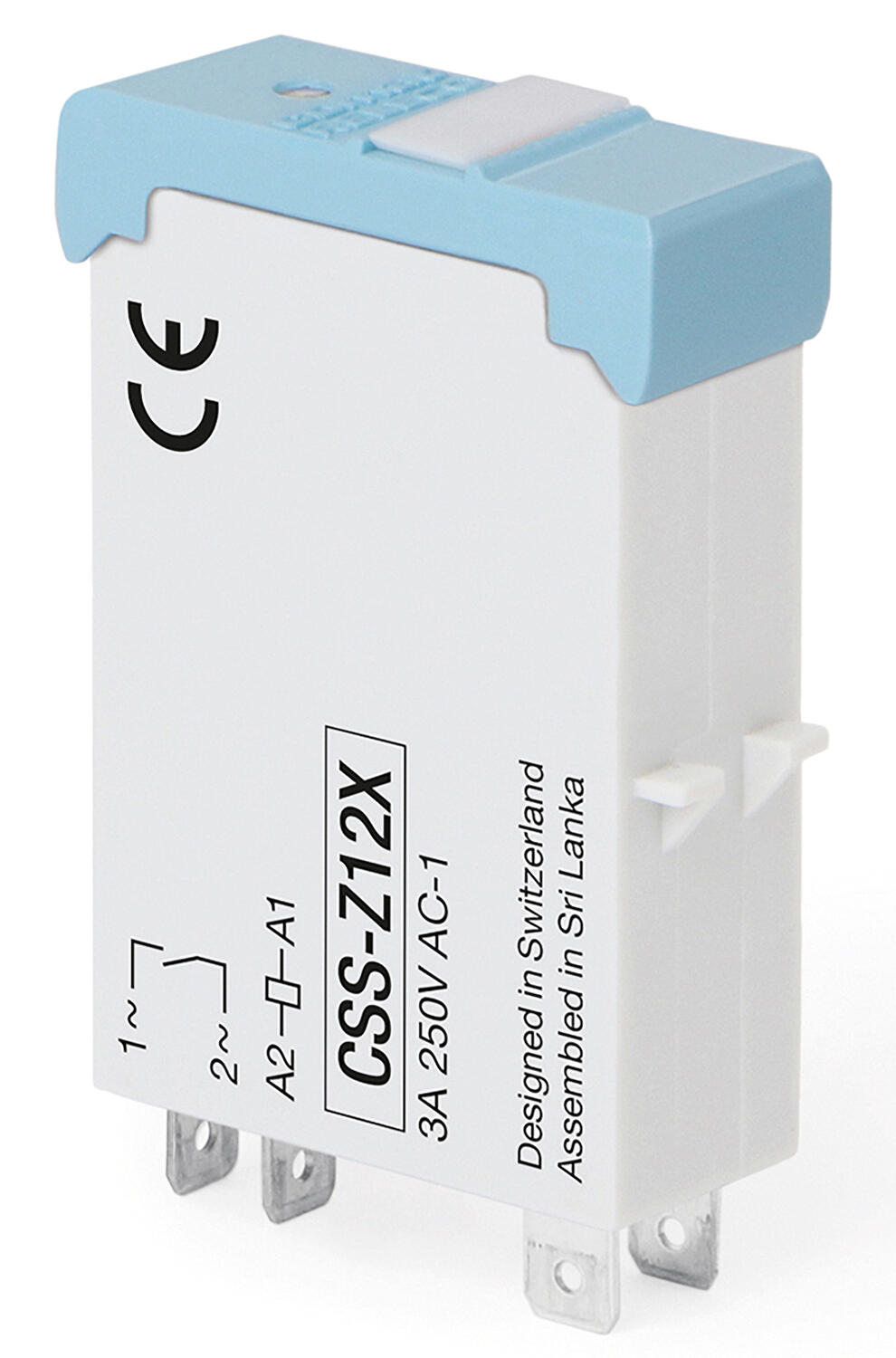

SSR, 5 tűs, 5–48 V DC, 3 A, 24–250 V AC, nullátmenet Cikkszám CSS-Z12X Másolva	35 mA	10 mA	10 ms	1 NO / szilárdtest	210 A²s		250 V		3 A	24 V		150 A / 10ms	Nulla voltos vizsgálat / rezisztív lámpák és váltakozó áramú terhelések váltása	10 ms

Kiválasztott változat

Válassza ki az egyik változatot a listából
