CROUZET AUTOMATION

Touch HMI

Millenium3 és EM4

A Crouzet érintőpaneljei könnyen csatlakoztathatók a Millenium 3 vagy em4 sorozathoz, és kényelmes és egyszerű felhasználói felületet kínálnak.

A panelek nagy felbontásúak kompakt építési méretekkel, robusztus kialakítással, több csatlakozási lehetőséggel és felhasználóbarát szoftverrel, nagy funkciókönyvtárral.
Az érintőpanelek LCD-típusúak, és három különböző méretben kaphatók: 4,3", 7" és 9,7". A felhasználóbarát szoftver segítségével könnyedén rögzítheti a panel funkcióit, és grafikus felületen animációkkal, szöveggel és adatokkal teljes körűen ellenőrizheti a berendezést.

A panelek közvetlenül csatlakoznak a Millenium 3 programozási portjához modbus interfészen keresztül vagy az em4 esetében Ethernet-csatlakozáson keresztül.

Ha bármilyen kérdése van, forduljon Andreas J. Friberghez a +46 075 242 4215-ös telefonszámon vagy az [email protected] e-mail-címen.

		CTP104-E	CTP107-E	CTP110-E
Típus		4,3" TFT-LCD 16,7 M szín	7" TFT-LCD 16,7 M szín	9,7" TFT-LCD 232 k szín
Felbontás		480 x 272	800 x 400	1024 x 768
Háttérvilágítás		LED
Megtekintési szög		30/50/50/50	70/50/70/70	60/70/70/70
Processzor		32 bit RISC Cortex-A8, 600 MHz		32 bit RISC Cortex-A8, 1 GHz
Memória	Tárolás	128 MB		512 MB
	RAM	128 MB		256 MB
I/O-portok	USB	Host 2.0
	Ethernet-port	1 x RJ45, 10/100 Mbit/s, MDI/MDIX		2 x RJ45, 10/100/1000 Mbit/s, MDI/MDIX
	RS-232	COM1 dugasz		COM1 dugasz COM3 dugasz
	RS-485	COM1 2/4 vezetékes dugasz, COM3 2 vezetékes dugasz		COM2 2/4 vezetékes aljzat, COM3 2 vezetékes aljzat
Tanúsítványok				–
Üzemi hőmérséklet		0-tól +50 °C-ig
Tárolási hőmérséklet		-20-tól +60 °C-ig
Relatív páratartalom		10–90 % (működés)
IP-osztály (elöl)		IP65
Rezgésállóság		10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
Tápfeszültség		24 V DC (±20%)
Energiafogyasztás		300 mA @24 V	450 mA @24 V	650 mA @24 V
Méret (H x SZ x Mé)		128 x 102 x 32 mm	200,3 x 146,3 x 34 mm	260,6 x 203,1 x 36,5 mm
Lyukasztási méret		119 x 93 mm	192 x 138 mm	250 x 192 mm
VESA-konzol		–		75 x 75 mm

Bővebben

4.3", 7" és 9.7" Rezisztív érintő képernyő
Közvetlen kapcsolat Crouzet Logikai vezérlővel
RS232/485 & TCP/IP Ethernet Kommunikáció
Modbus TCP / IP protokoll (dr. Pro M3 i em4)
Közvetlen kommunikáció az M3 program segítségével.

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Adatmemória	128 MB
Felbontás	480x272
Felvett teljesítmény	300 mA @24V
Furatméret	119 x 93 mm
Háttérvilágítás	LED > 30.000 h
I/O portok – COM-port, RS-232	COM1 male
I/O portok – COM-port, RS-485	COM1 2/4 wires male, COM3 2 wires male
I/O portok – Ethernet port	1 x RJ45, 10/100 Mbit/s, MDI/MDIX
I/O portok – USB-gazdaszámítógép	2.0
IP-osztály, elülső oldal	IP65
Jóváhagyások	UL, CE

Kijelző	4,3" TFT LCD
Magasság	102 mm
Max. üzemi hőmérséklet	50 °C
Mélység	32 mm
Min. üzemi hőmérséklet	0 °C
Processzor	32 bit RISC Cortex-A8, 600 MHz
Szélesség	128 mm
Tápfeszültség	24 V DC
Vibrációállóság	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál

Letöltések

Mérések és kapcsolatok

Termékleírás

A Crouzet érintőpaneljei könnyen csatlakoztathatók a Millenium 3 vagy em4 sorozathoz, és kényelmes és egyszerű felhasználói felületet kínálnak.

A panelek közvetlenül csatlakoznak a Millenium 3 programozási portjához modbus interfészen keresztül vagy az em4 esetében Ethernet-csatlakozáson keresztül.

Ha bármilyen kérdése van, forduljon Andreas J. Friberghez a +46 075 242 4215-ös telefonszámon vagy az [email protected] e-mail-címen.

		CTP104-E	CTP107-E	CTP110-E
Típus		4,3" TFT-LCD 16,7 M szín	7" TFT-LCD 16,7 M szín	9,7" TFT-LCD 232 k szín
Felbontás		480 x 272	800 x 400	1024 x 768
Háttérvilágítás		LED
Megtekintési szög		30/50/50/50	70/50/70/70	60/70/70/70
Processzor		32 bit RISC Cortex-A8, 600 MHz		32 bit RISC Cortex-A8, 1 GHz
Memória	Tárolás	128 MB		512 MB
	RAM	128 MB		256 MB
I/O-portok	USB	Host 2.0
	Ethernet-port	1 x RJ45, 10/100 Mbit/s, MDI/MDIX		2 x RJ45, 10/100/1000 Mbit/s, MDI/MDIX
	RS-232	COM1 dugasz		COM1 dugasz COM3 dugasz
	RS-485	COM1 2/4 vezetékes dugasz, COM3 2 vezetékes dugasz		COM2 2/4 vezetékes aljzat, COM3 2 vezetékes aljzat
Tanúsítványok				–
Üzemi hőmérséklet		0-tól +50 °C-ig
Tárolási hőmérséklet		-20-tól +60 °C-ig
Relatív páratartalom		10–90 % (működés)
IP-osztály (elöl)		IP65
Rezgésállóság		10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
Tápfeszültség		24 V DC (±20%)
Energiafogyasztás		300 mA @24 V	450 mA @24 V	650 mA @24 V
Méret (H x SZ x Mé)		128 x 102 x 32 mm	200,3 x 146,3 x 34 mm	260,6 x 203,1 x 36,5 mm
Lyukasztási méret		119 x 93 mm	192 x 138 mm	250 x 192 mm
VESA-konzol		–		75 x 75 mm

Kiegészítők

Kapcsolódó termékek

Termékhírek

SSP - A biztonsági megoldások legújabb generációja

Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.

Termékhírek

PULS több fázisú tápegységek

A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.

Termékhírek

Auer Signal bemutatja legújabb R szériás LED jelzőberendezéseit

Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.

Termékhírek

Biztonságos távoli hozzáférés öt perc alatt

Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!

Termékhírek

COMATRELECO CMS-10R ipari SMS relé

A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.

Termékhírek

KOMPAKT JELZŐFÉNYEK BEÉPÍTETT LEDDEL

A BACO L20SC jelzőlámpa sorozata robusztus, de egyben modern megjelenésű, kifejezetten alkalmas ipari alkalmazásokhoz.

Változatok	Adatmemória	Felbontás	Felvett teljesítmény	Furatméret	Háttérvilágítás	I/O portok – COM-port, RS-232	I/O portok – COM-port, RS-485	I/O portok – Ethernet port	I/O portok – USB-gazdaszámítógép	IP-osztály, elülső oldal	Jóváhagyások	Kijelző	Magasság	Max. üzemi hőmérséklet	Mélység	Min. üzemi hőmérséklet	Processzor	Szélesség	Tápfeszültség	Vibrációállóság
HMI CTP104-E Performance, 4,3" + M3 soros kábel Cikkszám 88970553 Másolva	128 MB	480x272	300 mA @24V	119 x 93 mm	LED > 30.000 h	COM1 male	COM1 2/4 wires male, COM3 2 wires male	1 x RJ45, 10/100 Mbit/s, MDI/MDIX	2.0	IP65	UL, CE	4,3" TFT LCD	102 mm	50 °C	32 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	128 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CTP104-E Performance, 4,3" Cikkszám 88970554 Másolva	128 MB	480x272	450 mA @24V	119 x 93 mm	LED > 30.000 h	COM1 male	COM1 2/4 wires male, COM3 2 wires male	1 x RJ45, 10/100 Mbit/s, MDI/MDIX	2.0	IP65	UL, CE	4,3" TFT LCD	102 mm	45 °C	32 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	128 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CTP107-E Performance, 7" + M3 soros kábel Cikkszám 88970563 Másolva	128 MB	800x480	450 mA @24V	192 x 139 mm	LED > 30.000 h	COM1 male	COM1 2/4 wires male, COM3 2 wires male	1 x RJ45, 10/100 Mbit/s, MDI/MDIX	2.0	IP65	UL, CE	7" TFT LCD	146,3 mm	50 °C	34 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	200,4 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CTP107-E Performance, 7" Cikkszám 88970564 Másolva	128 MB	800x480	450 mA @24V	192 x 139 mm	LED > 30.000 h	COM1 male	COM1 2/4 wires male, COM3 2 wires male	1 x RJ45, 10/100 Mbit/s, MDI/MDIX	2.0	IP65	UL, CE	7" TFT LCD	146,3 mm	50 °C	34 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	200,4 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CTP110-E Performance, 10" + M3 soros kábel Cikkszám 88970573 Másolva	512 MB	1024x768	650 mA @24V	250 x 192 mm	LED > 30.000 h	COM1 male, COM3 male	COM2 2/4 wires female, COM3 2 wires female	2 x RJ45, 10/100/1000 Mbit/s, MDI/MDIX	2.0	IP65	CE	9,7" TFT LCD	203,1 mm	50 °C	36,5 mm	0 °C	32 bit RISC Cortex-A8, 1 GHz	260,6 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CTP110-E Performance, 10" Cikkszám 88970574 Másolva	512 MB	1024x768	650 mA @24V	250 x 192 mm	LED > 30.000 h	COM1 male, COM3 male	COM2 2/4 wires female, COM3 2 wires female	2 x RJ45, 10/100/1000 Mbit/s, MDI/MDIX	2.0	IP65	CE	9,7" TFT LCD	203,1 mm	50 °C	36,5 mm	0 °C	32 bit RISC Cortex-A8, 1 GHz	260,6 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CT104 Essential, 4,3" + M3 soros kábel Cikkszám 88970523 Másolva	128 MB	480x272	300 mA @24V	119 x 93 mm	LED > 30.000 h	COM1 male	COM1 2/4 wires male, COM3 2 wires male		2.0	IP65	CE	4,3" TFT LCD	102 mm	50 °C	32 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	128 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CT104 Essential, 4,3" Cikkszám 88970524 Másolva	128 MB	480x272	300 mA @24V	119 x 93 mm	LED > 30.000 h	COM1 male	COM1 2/4 wires male, COM3 2 wires male		2.0	IP65	CE	4,3" TFT LCD	102 mm	50 °C	32 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	128 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál

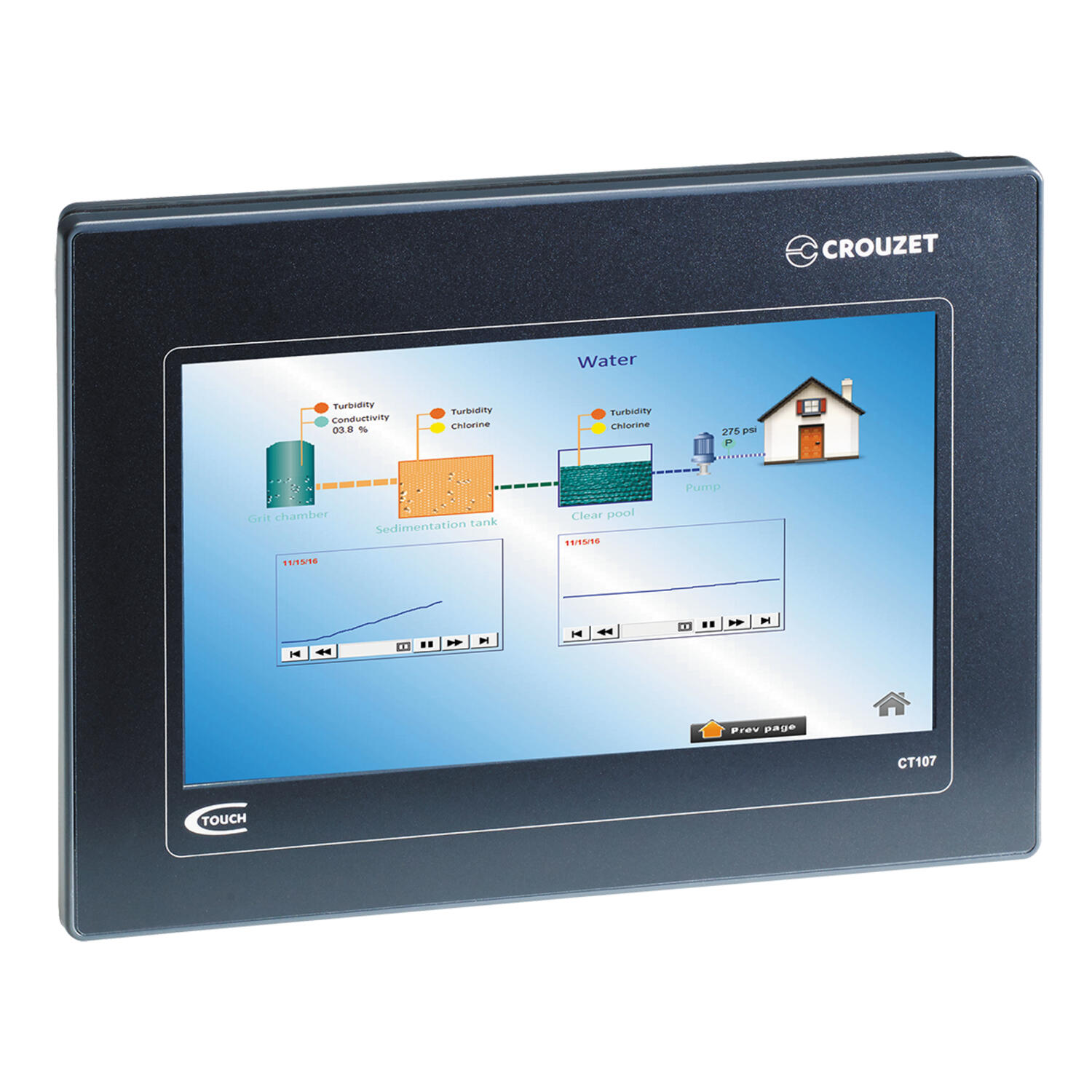

HMI CT107 Essential, 7" + M3 soros kábel Cikkszám 88970533 Másolva	128 MB	800x480	500 mA @24V	192 x 138 mm	LED > 30.000 h	COM1 male	COM2 2/4 wires male		2.0	IP65	CE	7" TFT LCD	146,5 mm	50 °C	34 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	200,4 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
HMI CT107 Essential, 7" Cikkszám 88970534 Másolva	128 MB	800x480	500 mA @24V	192 x 138 mm	LED > 30.000 h	COM1 male	COM2 2/4 wires male		2.0	IP65	CE	7" TFT LCD	146,5 mm	50 °C	34 mm	0 °C	32 bit RISC Cortex-A8, 600 MHz	200,4 mm	24 V DC	10–25 Hz, 2G 30 perc alatt az X, Y és Z csuklónál
CTP10-E – em4 Modbus gyengeáramú kábel Cikkszám 88980171 Másolva
CTP107-E/110-E – em4 Modbus gyengeáramú kábel Cikkszám 88980172 Másolva
