3-pólusú ipari relé, 10A

4 pólusú, 10A

Az ipari sorozatban a C4 relék 4 pólusúak, és max. 10 A (AC1) erősségű árammal terhelhetők.

Ha opcióként pl. egyenetlen egyenáramú terhelések elviselésére is szükség van, választható 2/3 pólusú relé is, ha a külön rendelt megoldás miatt kevés lenne a hely a relében. A reléken található egy színnel jelölt tesztgomb, amely lenyomáskor visszaugrik, és felhúzott állásban rögzíthető. A reléket alapkivitelben tesztgombbal és mechanikai/LED-jelzéssel szállítjuk, amely azt mutatja, hogy a relé aktív helyzetben van-e. Ha nincs szükség tesztfunkciókra, tartozékként rendelkezésre áll egy vakdugó (SONP), amellyel a relé nem tesztelhetővé és nem reteszelhetővé tehető. A C4 relék a DIN-szabvány szerinti szereléshez alkalmas foglalatra szerelhetők fel. A relékhez megfelelő foglalatok az oldal alján találhatók.



A tesztgomb színkódjai:

Vörös

Váltakozó áram (AC)

Kék

Egyenáram (DC)

Szürke

Többpólusú (AC/DC)



A C4 típusú relékhez különböző fajta érintkezők és konfigurációk kaphatók, mint pl.



– A standard AgNi (ezüst-nikkel) érintkezők a legáltalánosabb alkalmazásokban használatosak, így pl. az automatizálásban, pneumatikában, hőszabályozásban, jelfeldolgozásban, be- és kimeneti relékben stb.

standard kontakt C4.png







– „Double-make” villás érintkező (normál esetben nyitott érintkezők). A villás érintkezős relék a nagy egyenáramú terhelések megszakítására való képesség érdekében két darab soros érintkezővel vannak felszerelve. Az érintkező rése kb. 3 mm (1,7 + 1,7) széles, ami nagy megszakítóképességet eredményez. Előnyösen alkalmazható erőművekben. A relének nincs mechanikai jelzése, de külön rendelhető hozzá LED-jelző + kioltó dióda vagy LED-jelző + polaritásvédelem.

Double make kontakt C4.PNG







– A remanenciarelék gyakorlatilag úgy működnek, mint az impulzusrelék. A különbség annyi, hogy a remanenciarelén két bemenet van, egy a bekapcsoláshoz és egy a kikapcsoláshoz. A be-/kikapcsolás szabályozásának minimális impulzusideje 50 ms.

Remanens relä kontakt C4.PNG







Bővebben
  • Személyre szabható jelölési rendszer az alkalmazás helyén
  • Színkódolt tesztgombok, zárható és rugós kivitelekben
  • Mechanikus jelzés, dupla ablak
  • Robusztus lapos csap (3 mm) ipari alkalmazásokhoz

Kiválasztott változat

izé

Kiválasztott változat

Műszaki adatok

Ajánlott max. terhelés 10 A/250 V AC-1; 0,5 A/110 V DC-1
Ajánlott min. terhelés 10 mA/5 V
Elengedési idő 8 ms
Elengedési idő + érintkezőpergés megszűnése 9 ms
EN 60947 szigetelési osztály 250 V Pollution 3, Group C
Érintkező anyaga AgNi
Érintkezők száma 4
Érintkezőopciók Szabvány
Frekvencia 50 Hz
IP-osztály IP40
Jóváhagyások CCC, Gost R, Lloyd´s, CE, RoHS
Lekapcsolási feszültség 250 V
Max. ohmos terhelés, 110 V DC 55 W
Max. ohmos terhelés, 24 V DC 240 W
Max. tárolási hőmérséklet 80 °C
Max. üzemi hőmérséklet 60 °C
Megszakítási kapacitás áramerőssége 10 A
Min. tárolási hőmérséklet -40 °C
Min. üzemi hőmérséklet -40 °C
OFF-Voltage Un Max 0,15
Pergési idő 3
Pulzáló áram (20 ms) 30 A
Szigetelés, érintkező/érintkező 2500 V
Szigetelés, érintkező/tekercs 2500 V
Tekercsfeszültség, AC 24 V AC
Tömeg 90 g
Várható mechanikai élettartam Váltakozó áram: 10 mill./egyenáram: 20 mill.
Öblítőhatás 2,4 VA

Letöltések

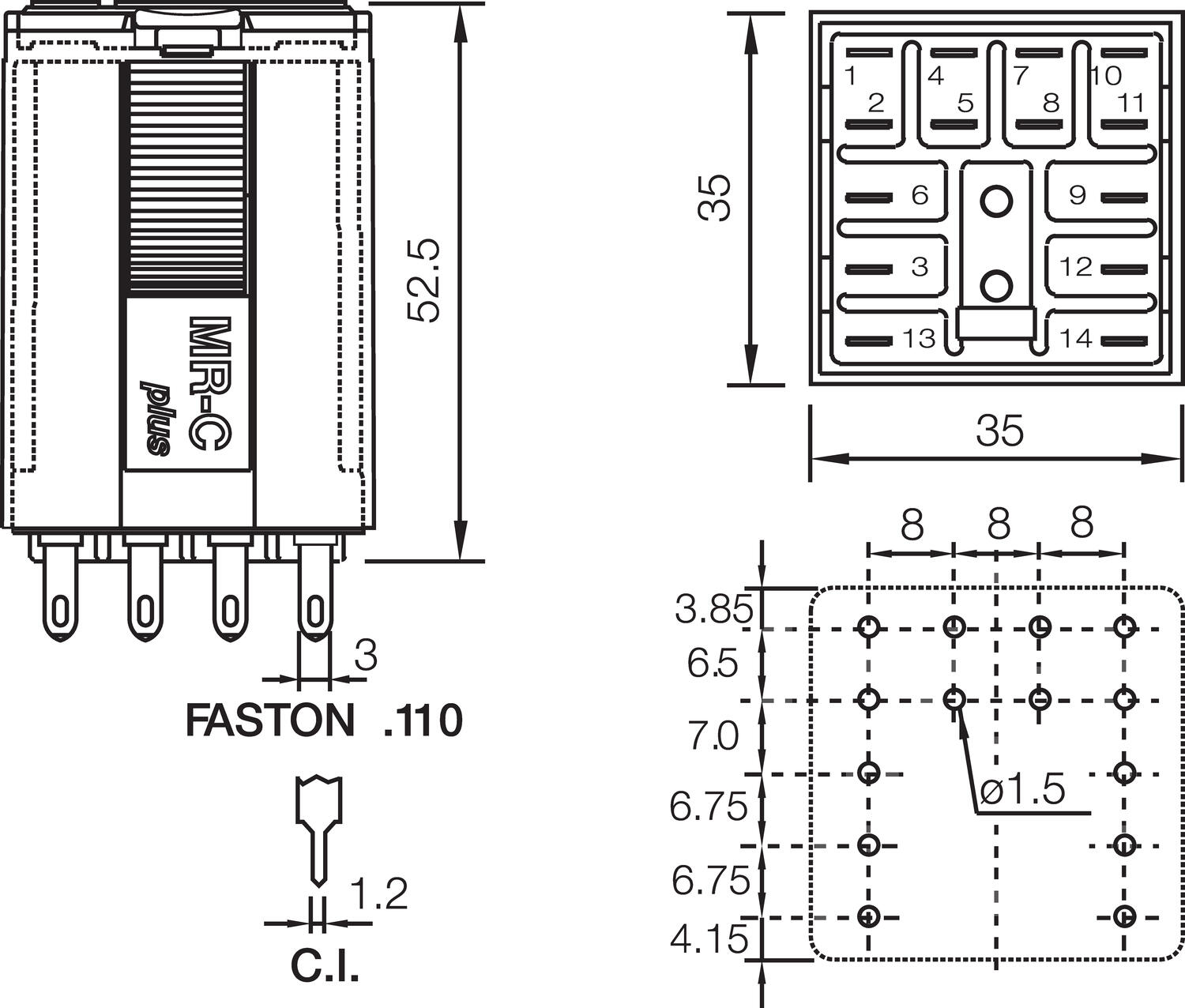

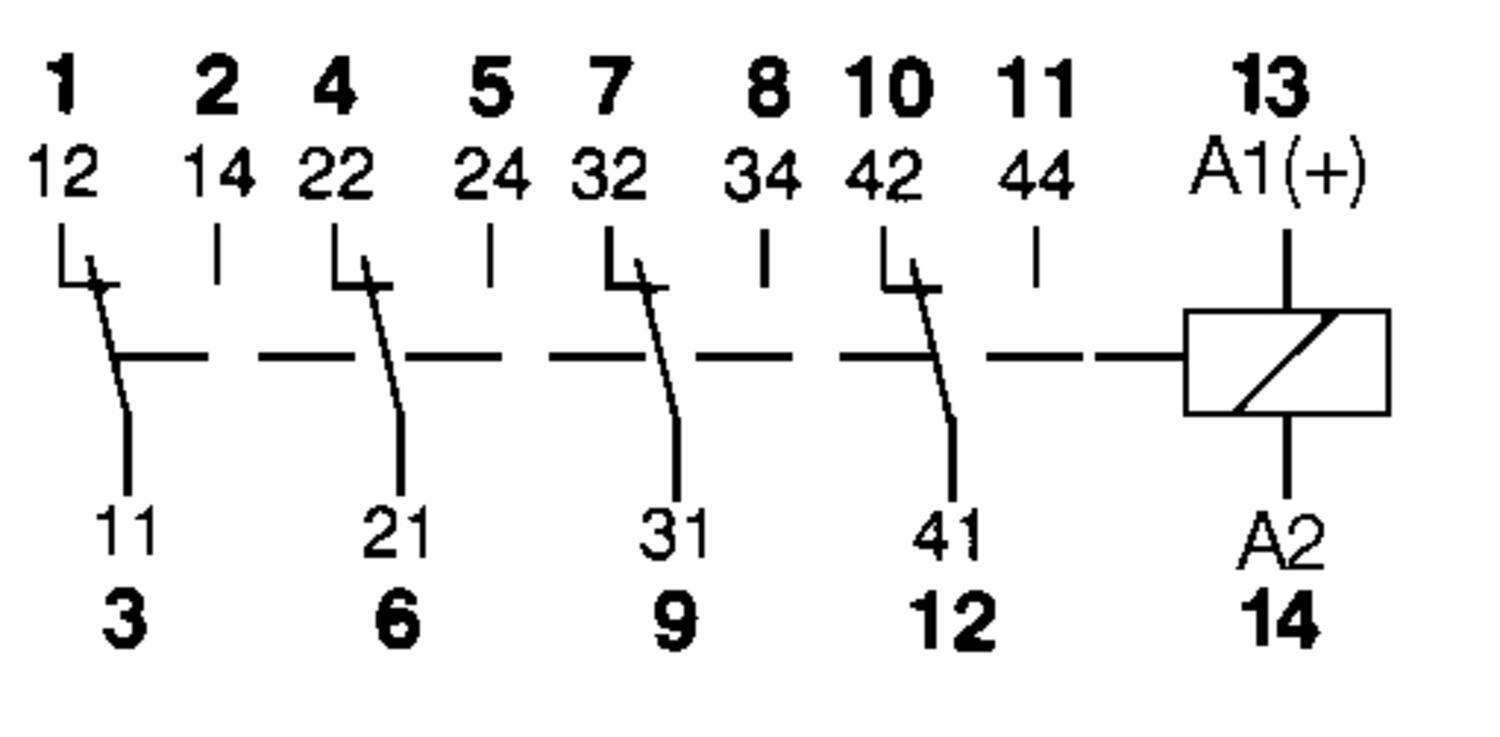

Mérések és kapcsolatok

Termékleírás

Az ipari sorozatban a C4 relék 4 pólusúak, és max. 10 A (AC1) erősségű árammal terhelhetők.

Ha opcióként pl. egyenetlen egyenáramú terhelések elviselésére is szükség van, választható 2/3 pólusú relé is, ha a külön rendelt megoldás miatt kevés lenne a hely a relében. A reléken található egy színnel jelölt tesztgomb, amely lenyomáskor visszaugrik, és felhúzott állásban rögzíthető. A reléket alapkivitelben tesztgombbal és mechanikai/LED-jelzéssel szállítjuk, amely azt mutatja, hogy a relé aktív helyzetben van-e. Ha nincs szükség tesztfunkciókra, tartozékként rendelkezésre áll egy vakdugó (SONP), amellyel a relé nem tesztelhetővé és nem reteszelhetővé tehető. A C4 relék a DIN-szabvány szerinti szereléshez alkalmas foglalatra szerelhetők fel. A relékhez megfelelő foglalatok az oldal alján találhatók.



A tesztgomb színkódjai:

Vörös

Váltakozó áram (AC)

Kék

Egyenáram (DC)

Szürke

Többpólusú (AC/DC)



A C4 típusú relékhez különböző fajta érintkezők és konfigurációk kaphatók, mint pl.



– A standard AgNi (ezüst-nikkel) érintkezők a legáltalánosabb alkalmazásokban használatosak, így pl. az automatizálásban, pneumatikában, hőszabályozásban, jelfeldolgozásban, be- és kimeneti relékben stb.

standard kontakt C4.png







– „Double-make” villás érintkező (normál esetben nyitott érintkezők). A villás érintkezős relék a nagy egyenáramú terhelések megszakítására való képesség érdekében két darab soros érintkezővel vannak felszerelve. Az érintkező rése kb. 3 mm (1,7 + 1,7) széles, ami nagy megszakítóképességet eredményez. Előnyösen alkalmazható erőművekben. A relének nincs mechanikai jelzése, de külön rendelhető hozzá LED-jelző + kioltó dióda vagy LED-jelző + polaritásvédelem.

Double make kontakt C4.PNG







– A remanenciarelék gyakorlatilag úgy működnek, mint az impulzusrelék. A különbség annyi, hogy a remanenciarelén két bemenet van, egy a bekapcsoláshoz és egy a kikapcsoláshoz. A be-/kikapcsolás szabályozásának minimális impulzusideje 50 ms.

Remanens relä kontakt C4.PNG







Kiegészítők

SSP
Termékhírek

SSP - A biztonsági megoldások legújabb generációja

Az iparágak széles körét látjuk el gépbiztonsági termékekkel, például biztonsági vezérlőkkel, reteszelésekkel, fénysorompókkal, vezérlőegységekkel, biztonsági kerítésekkel, valamint biztonsági érzékelőkkel és vezeték nélküli biztonsági rendszerekkel.

puls
Termékhírek

PULS több fázisú tápegységek

A PULS a DIN-sínes tápegységek fejlesztésére és gyártására specializálódott. A magántulajdonban lévő és irányított vállalat úttörő szelleméről ismert, a tökéletesség és az innovatív ötletek iránt elkötelezett.

Termékhírek

Auer Signal bemutatja legújabb R szériás LED jelzőberendezéseit

Az Auer Signal legújabb R szériás jelzőberendezése nemcsak kategóriájának legfényesebb LED-es modulja, hanem hihetetlenül sokféle funkcióval is büszkélkedhet. Az R sorozat egyaránt ötvözi a maximális modularitást, átgondolt kialakítást és funkcionalitást.

Termékhírek

Biztonságos távoli hozzáférés öt perc alatt

Az OEM Automatic Kft. büszkén jelenti be új együttműködését a TOSIBOX®-al!

Termékhírek

COMATRELECO CMS-10R ipari SMS relé

A CMS-10R ipari SMS relé, fel van készülve a jövő követelményeire. Támogatja a 4G, 3G és 2G, hálózatokat és eSIM szolgáltatásokat.

OEM Automatic Baco
Termékhírek

KOMPAKT JELZŐFÉNYEK BEÉPÍTETT LEDDEL

A BACO L20SC jelzőlámpa sorozata robusztus, de egyben modern megjelenésű, kifejezetten alkalmas ipari alkalmazásokhoz.

Változatok Ajánlott max. terhelés Ajánlott min. terhelés Elengedési idő Elengedési idő + érintkezőpergés megszűnése EN 60947 szigetelési osztály Érintkezők száma Érintkezőopciók Jóváhagyások Max. ohmos terhelés, 110 V DC Max. ohmos terhelés, 24 V DC OFF-Voltage Un Max Opcionális tekercs Pergési idő Tekercs kimenő teljesítménye, AC Tekercsfeszültség, AC Tekercsfeszültség, DC Tömeg Várható mechanikai élettartam Öblítőhatás Öblítőhatás, DC Ár
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,15
3
24 V AC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
2,4 VA
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,15
3
115 V AC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
2,4 VA
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,15
3
230 V AC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
2,4 VA
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,15
X (LED)
3
24 V AC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
2,4 VA
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,15
X (LED)
3
115 V AC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
2,4 VA
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,15
X (LED)
3
230 V AC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
2,4 VA
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
3
12 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
3
24 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
3
48 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
3
60 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
3
110 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
3
125 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
3
220 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
X (LED)
3
24 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
X (LED)
3
110 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
X (LED)
3
220 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/10 V; 5 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
D (dióda)
3
24 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/10 V; 5 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
D (dióda)
3
110 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
DX (dióda + LED)
3
24 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
DX (dióda + LED)
3
48 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
DX (dióda + LED)
3
110 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
DX (dióda + LED)
3
220 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/5 V
8 ms
9 ms
250 V Pollution 3, Group C
4
Szabvány
CCC, Gost R, Lloyd´s, CE, RoHS
55 W
240 W
0,1
FX (elektródavédelem + LED)
3
24 V DC
90 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,4 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/10 V; 5 mA/5 V
250 V Pollution 3, Group C
3
Remanencia
CCC, Gost R, CE, RoHS
55 W
240 W
Bistabil
2,4 VA
230 V AC
95 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/10 V; 5 mA/5 V
250 V Pollution 3, Group C
3
Remanencia
CCC, Gost R, CE, RoHS
55 W
240 W
Bistabil
24 V DC
95 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
1,5 W
10 A/250 V AC-1; 0,5 A/110 V DC-1
10 mA/10 V
50 ms
50 ms
250 V Pollution 3, Group C
3
Remanencia
CCC, Gost R, CE, RoHS
55 W
72 W
Bistabil
110 V DC
95 g
Váltakozó áram: 10 mill./egyenáram: 20 mill.
8 ms
2
Villás érintkező
CCC, CE, RoHS
24 V DC
90 g
1,3 W
8 ms
2
Villás érintkező
CCC, CE, RoHS
110 V DC
90 g
1,3 W
8 ms
2
Villás érintkező
CCC, CE, RoHS
X (LED)
24 V DC
90 g
1,3 W
8 ms
2
Villás érintkező
CCC, CE, RoHS
X (LED)
110 V DC
90 g
1,3 W
8 ms
2
Villás érintkező
CCC, CE, RoHS
X (LED)
220 V DC
90 g
1,3 W
