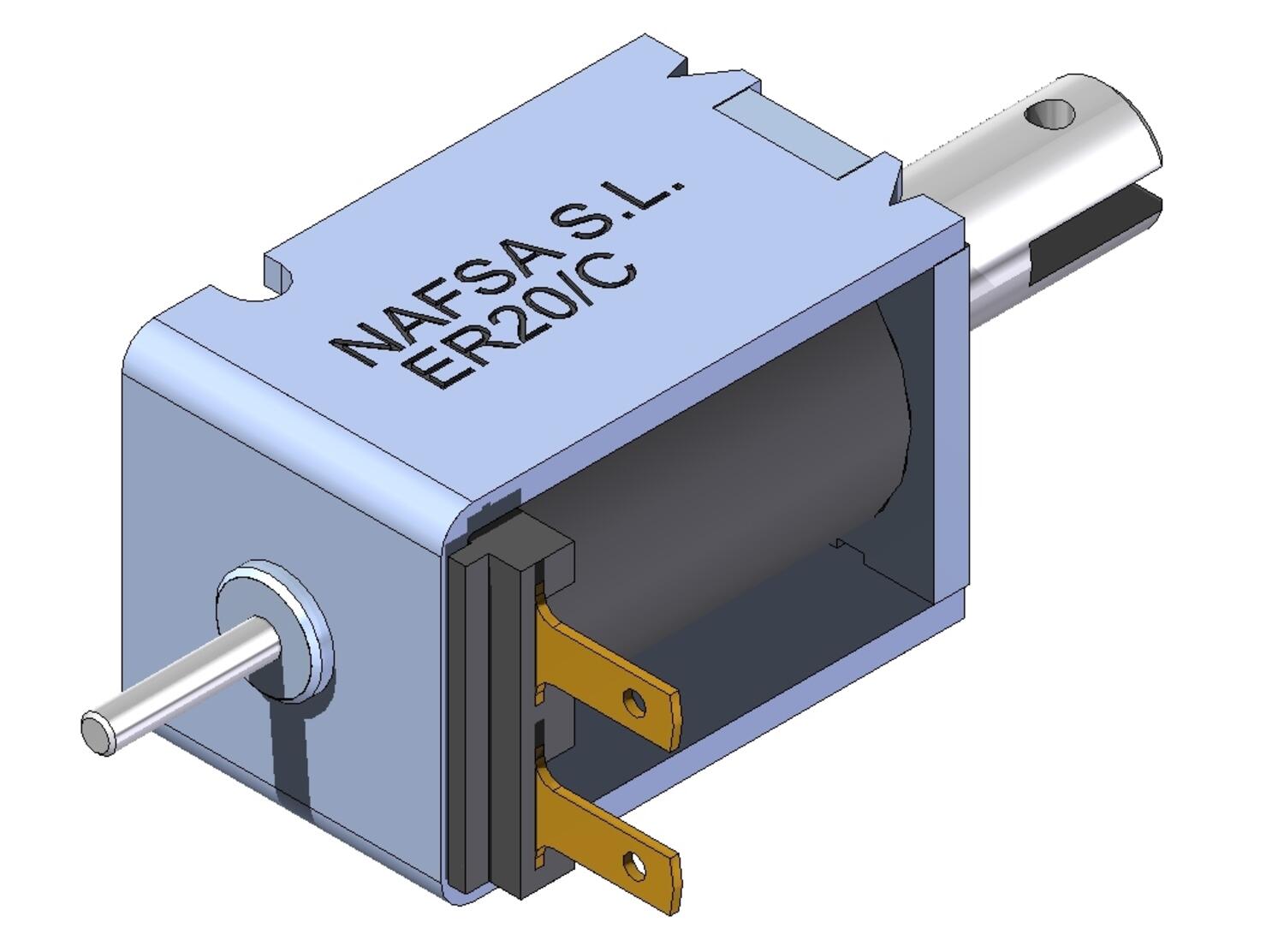

Szolenoid működtető ER

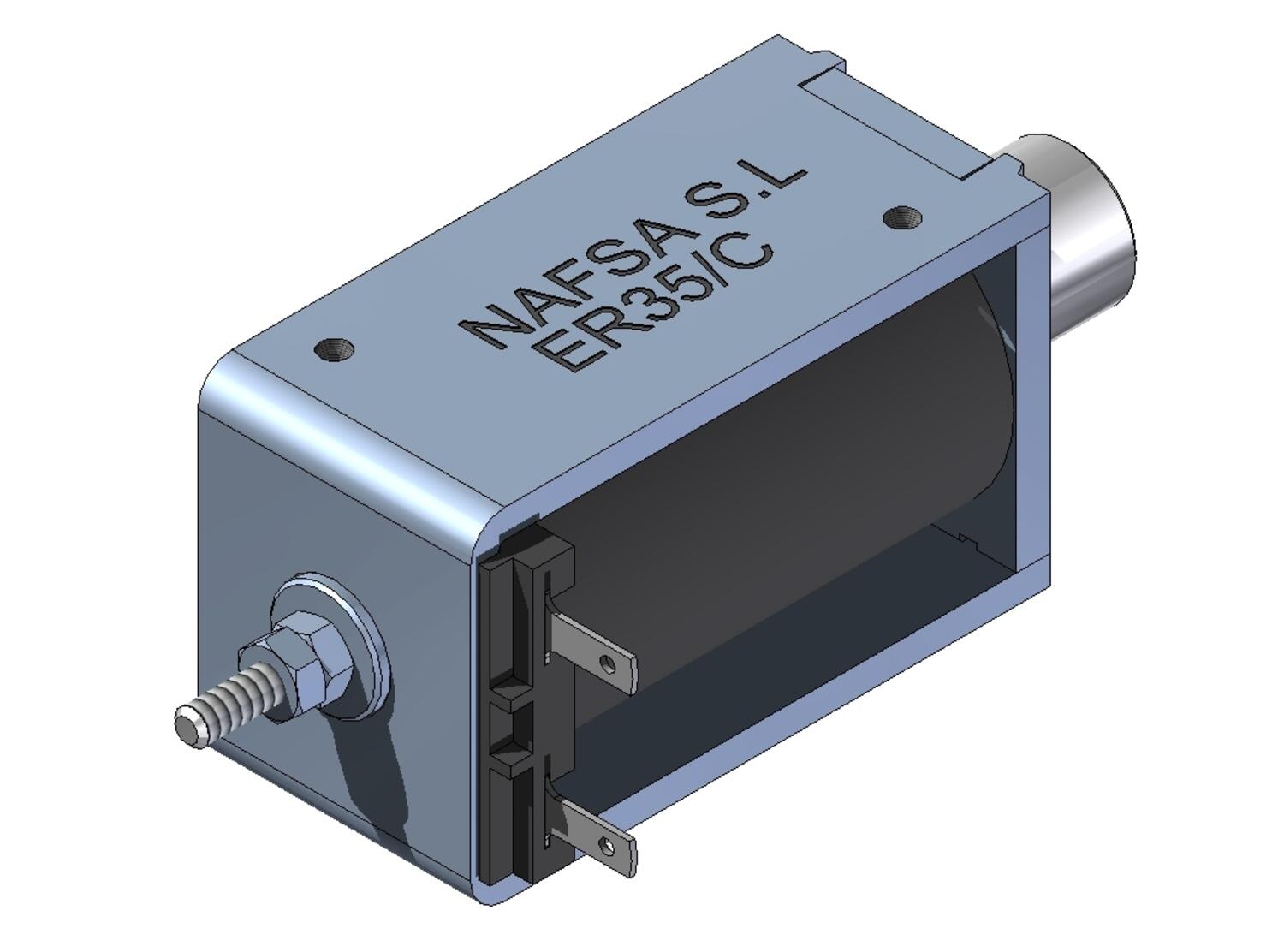

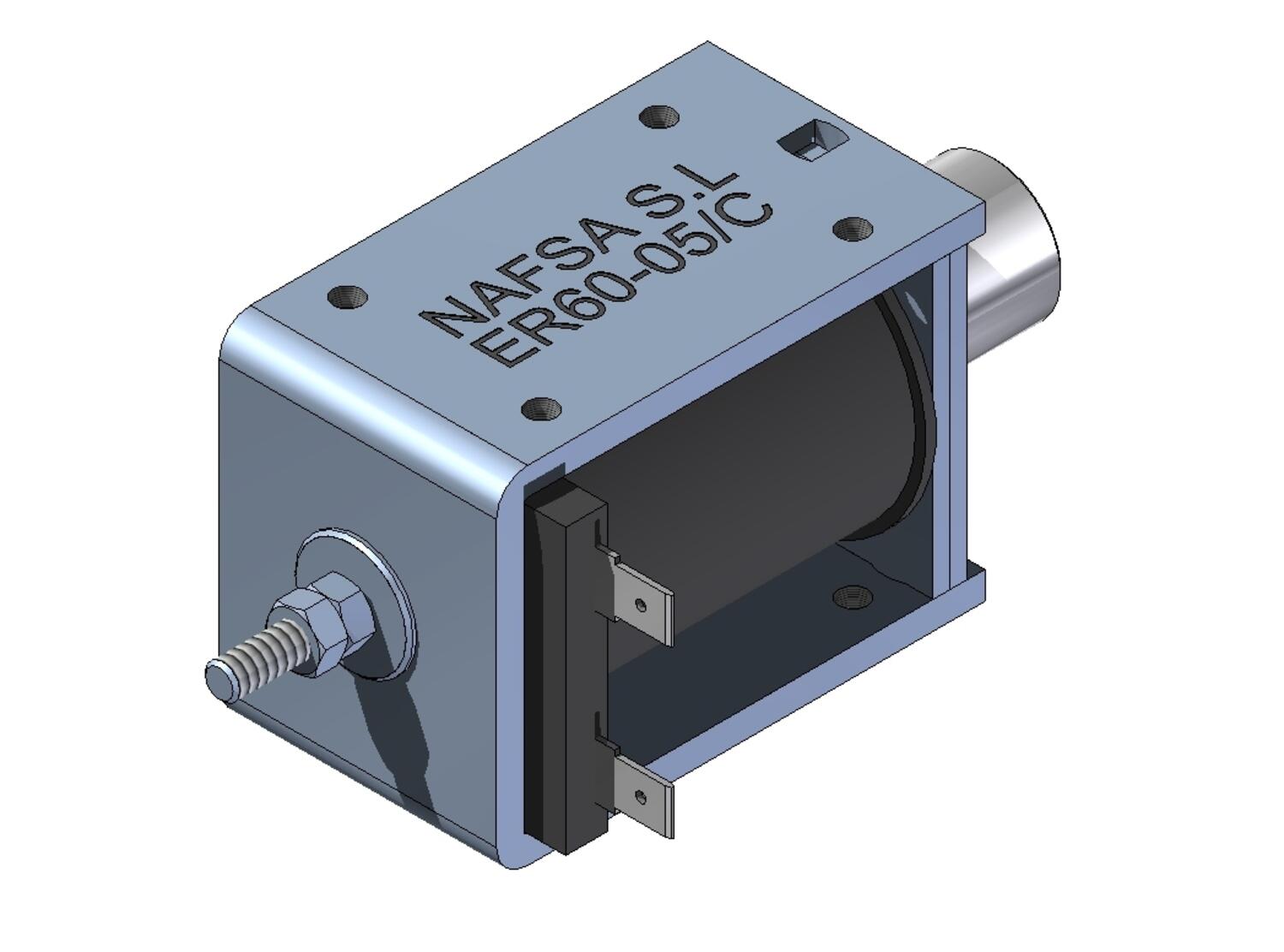

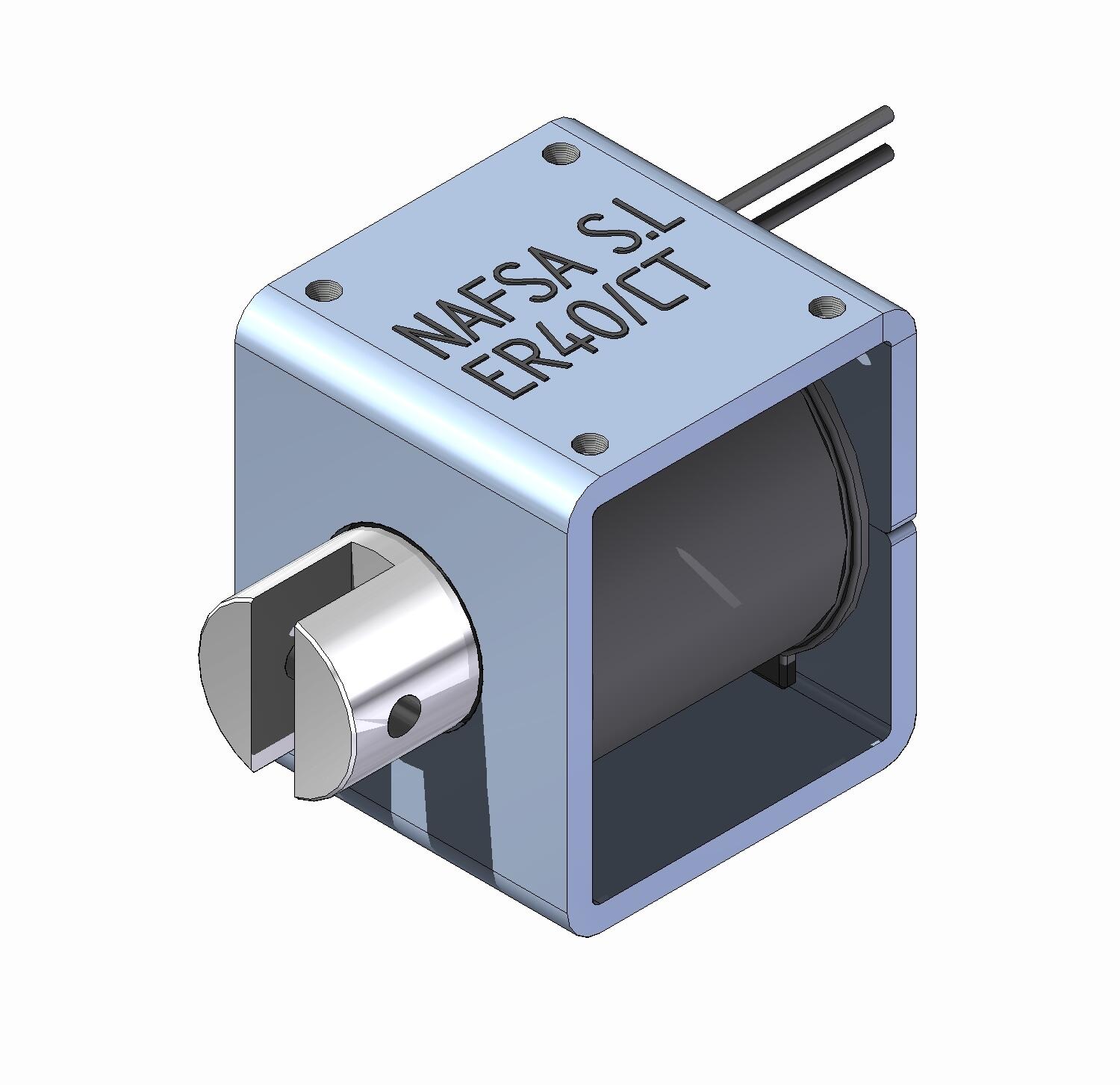

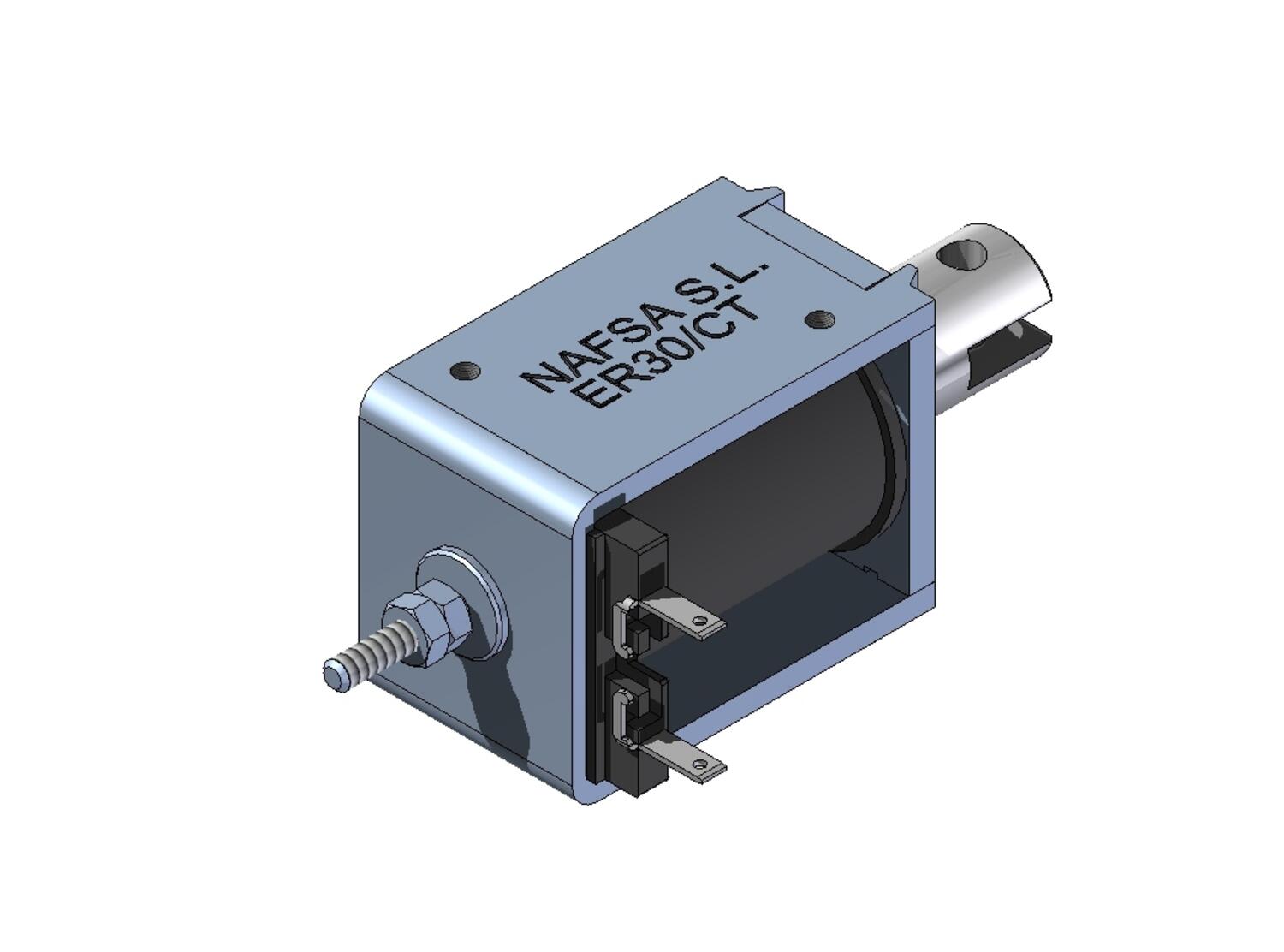

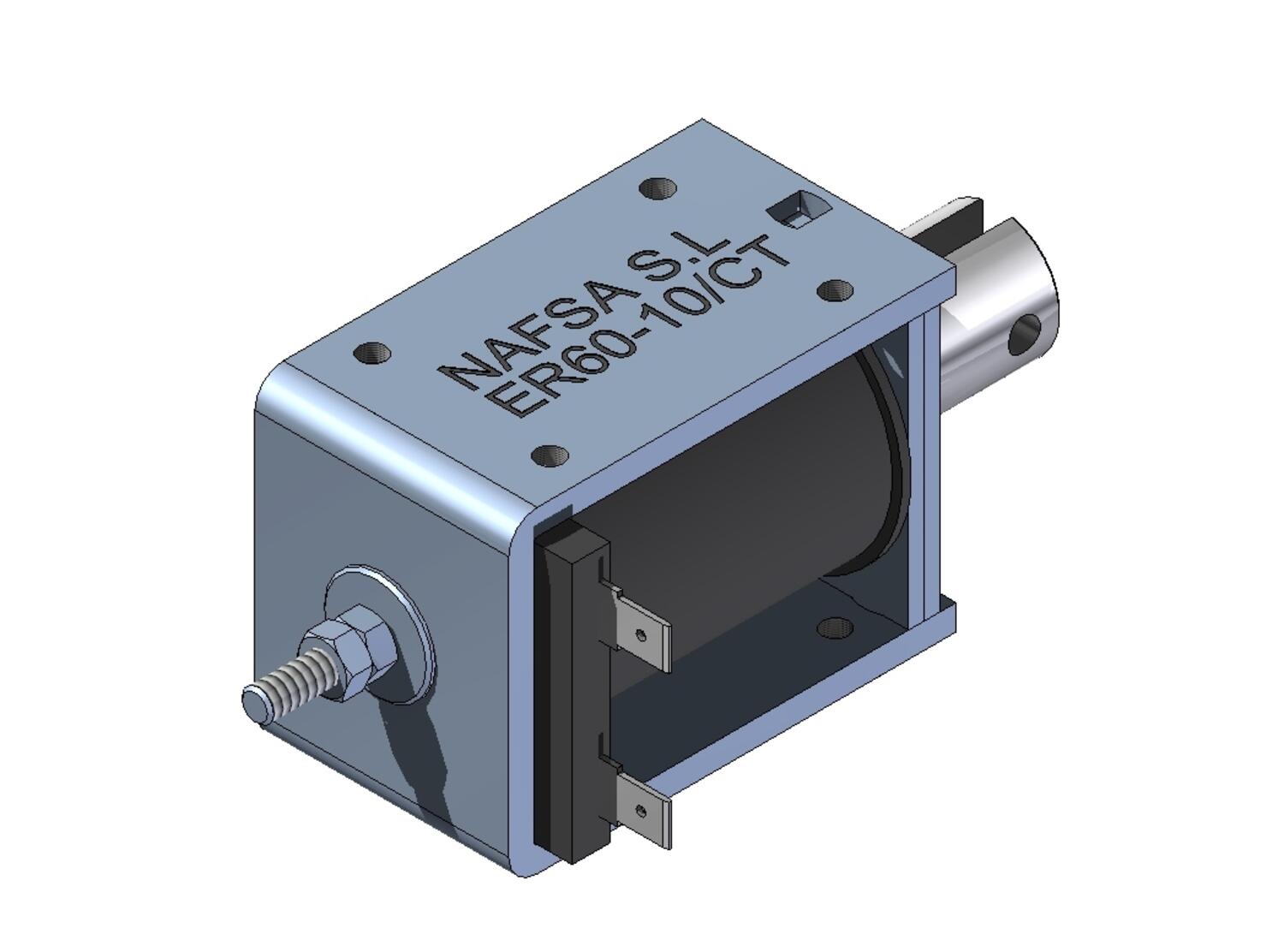

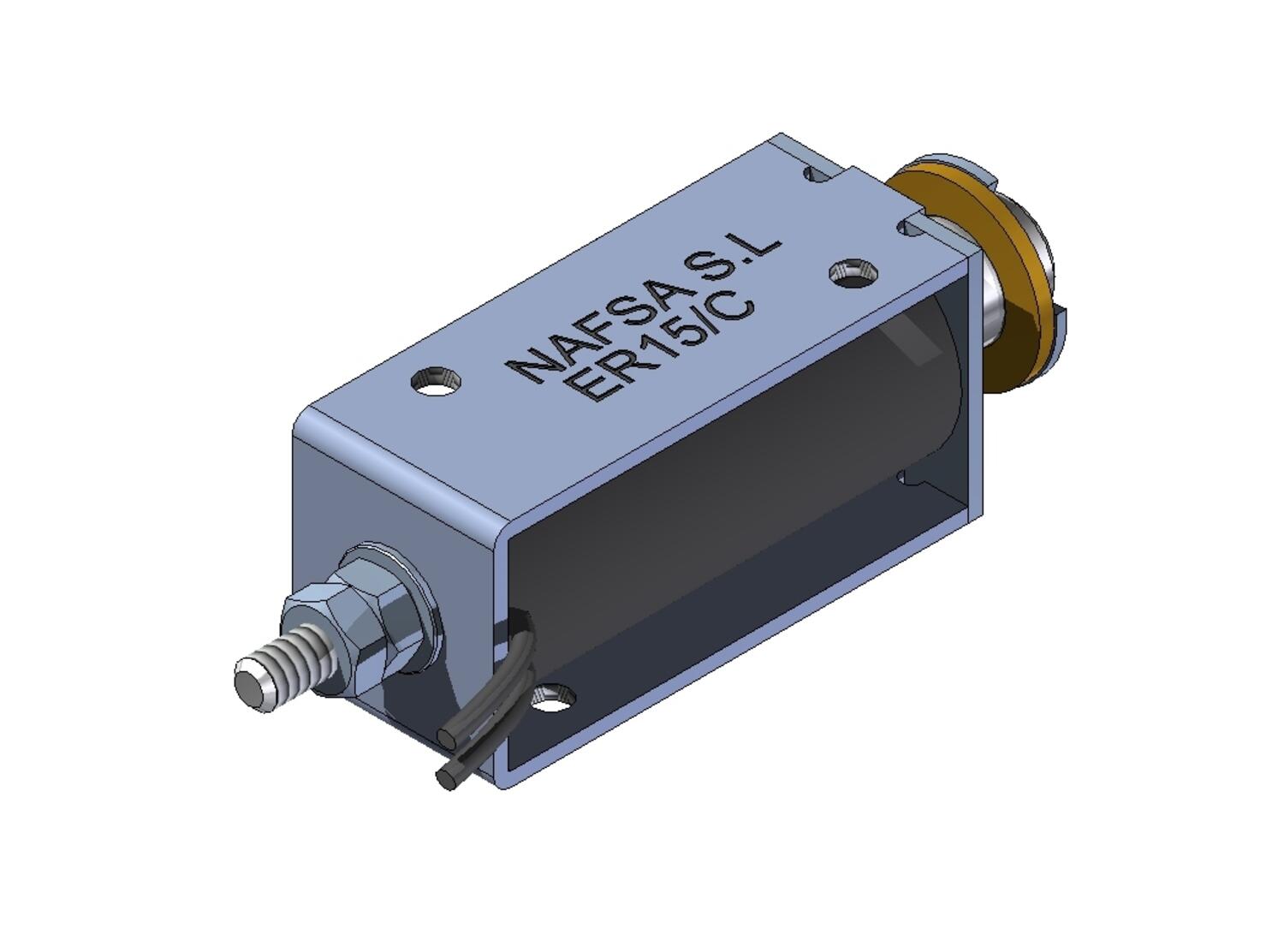

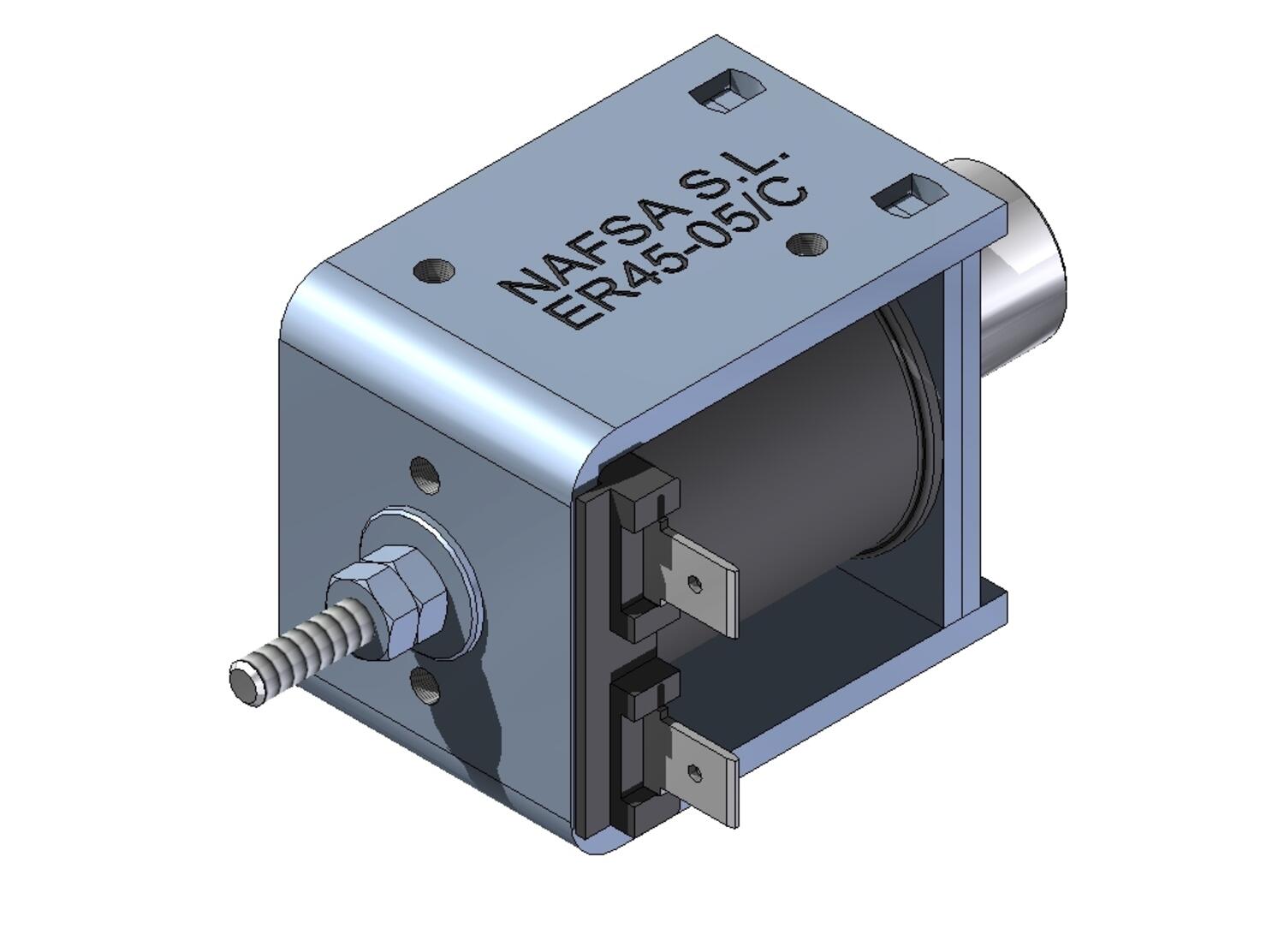

ER sorozat
Az ER elektromágneses sorozat ideális az egyszeres működéshez. Amikor a tekercsre feszültséget kapcsolunk, a dugattyú a mágneses mező hatására a végállásba mozdul. A feszültségellátás megszüntetésekor a dugattyú a terhelés vagy a visszatérő rugó hatására visszatér a kiindulási helyzetbe. Rendelkezésre állnak standard változatok (lásd a PDF katalógust), valamint lehetőség van speciális, egyedi kivitelű változatok gyártására is.
- Egyszeres működésű, megfordítható rugó
- F osztályú tekercselés (155°C)
- Üzemidő 0-100%
- Erő akár 234N-ig
- Különleges változat elérhető
Kiválasztott változat
Műszaki adatok
| Absorbed power @ 20°C, 100% duty | 3 W |
|---|---|
| Absorbed power @ 20°C, 15% duty | 20 W |
| Absorbed power @ 20°C, 25% duty | 12 W |
| Absorbed power @ 20°C, 40% duty | 75 W |
| Absorbed power @ 20°C, 5% duty | 60 W |
| Beginning of stroke force at 100% duty | 3 N |
| Beginning of stroke force at 15% duty | 1 N |
| Beginning of stroke force at 25% duty | 8 N |
| Beginning of stroke force at 40% duty | 5 N |
| Beginning of stroke force at 5% duty | 25 N |
| End of stroke force at 100% duty | 49 N |
| End of stroke force at 15% duty | 122 N |
| End of stroke force at 25% duty | 98 N |
|---|---|
| End of stroke force at 40% duty | 79 N |
| End of stroke force at 5% duty | 165 N |
| IP-osztály | IP00 |
| Max. feszültség, AC | 230 V |
| Max. feszültség, DC | 205 V |
| Min. feszültség, AC | 110 V |
| Min. feszültség, DC | 6 V |
| Spring return | Nem |
| Szigetelési osztály | B (130°C) |
| Total weight | 39 g |
