Szolenoid működtető ECH

ECH sorozat

Az ECH sorozatú Szolenoidek egyszeres működésűek, és úgy működnek, hogy amikor a tekercsre feszültség kerül, a dugattyú a létrehozott mágneses mező hatására a végállás eléréséig mozog. Ha az áramellátás megszűnik, a dugattyú terhelés vagy rugóerő hatására visszatér. Ez a tulajdonság számos olyan alkalmazásnál előnyös, ahol egyszerű és megbízható mozgásra van szükség.

Toló/húzó funkció opcionális rugóval
B osztályú tekercselés (130ºC)
Üzemidő 0-100 %
2800N-ig terjedő erő
Különleges verzió elérhető

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Absorbed power @ 20°C, 100% duty	13 W
Absorbed power @ 20°C, 15% duty	75 W
Absorbed power @ 20°C, 25% duty	45 W
Absorbed power @ 20°C, 40% duty	30 W
Absorbed power @ 20°C, 5% duty	210 W
Beginning of stroke force at 100% duty	9,5 N
Beginning of stroke force at 15% duty	30 N
Beginning of stroke force at 25% duty	23 N
Beginning of stroke force at 40% duty	18 N
Beginning of stroke force at 5% duty	50 N
End of stroke force at 100% duty	10,4 N
End of stroke force at 15% duty	27 N
End of stroke force at 25% duty	19,5 N

End of stroke force at 40% duty	16 N
End of stroke force at 5% duty	43 N
Feszültség típusa	AC, DC
IP class of solenoid body and connector	IP40
IP class of solenoid mounting face	IP65
Löket	10 mm
Max. feszültség, AC	230 V
Max. feszültség, DC	205 V
Min. feszültség, AC	110 V
Min. feszültség, DC	6 V
Szigetelési osztály	B(130ºC)
Total weight	250 g

Letöltések

Nafsa-PAG45-ECH40-10(EN-1-2015).pdf

Mérések és kapcsolatok

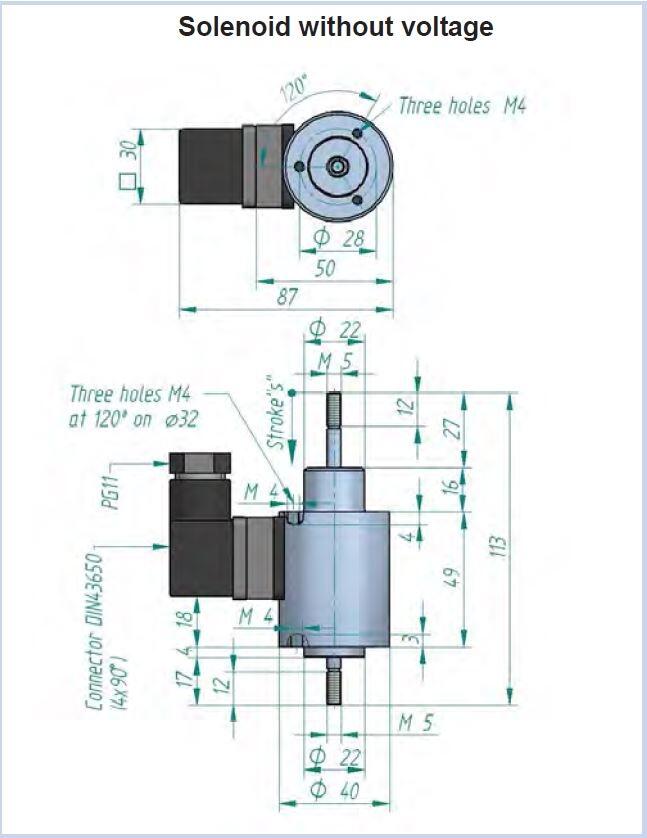

Műszaki illusztrációk

Kiegészítők

Kapcsolódó termékek

Termékhírek

Jabsco és Flojet szivattyúk

A Jabsco és a Flojet, a vezérelt szivattyúzási technológiák piacvezetői, olyan megoldásokat kínálnak, amelyek minden kritikus folyamatban garantálják a precíz és stabil teljesítményt

Termékhírek

Ipar napjai 2025

Az OEM Automatic Kft. csapata sikeresen részt vett a 2025. május 13–16. között megrendezett IPAR NAPJAI Nemzetközi Ipari Szakkiállításon.

Termékhírek

Seifert Systems

A Seifert Systems több mint fél évszázada élen jár az innovatív hűtési megoldások kifejlesztésében, amelyek a világ különböző iparágainak különféle igényeit elégítik ki.

Termékhírek

Brooks SLA Biotech sorozat

Hatékonyság és egyszerűség – ezt a kombinációt tartalmazza a Brooks Instrument új SLA BIOTECH MFC sorozata.

Termékhírek

Anderson-Negele L3 NEO

Az L3 Neo a szint- és nyomásérzékelők új generációja – Nagyobb pontosság.Nagyobb megbízhatóság.Egyszerűbb használat

Termékhírek

Az Asco frissítette a 210-es sorozatú mágnesszelepeket

Örömmel mutatjuk be a továbbfejlesztett ASCO 210-es sorozatot – most még több lehetőséggel és jobb teljesítménnyel.

Változatok	Absorbed power @ 20°C, 100% duty	Absorbed power @ 20°C, 15% duty	Absorbed power @ 20°C, 25% duty	Absorbed power @ 20°C, 40% duty	Absorbed power @ 20°C, 5% duty	Beginning of stroke force at 100% duty	Beginning of stroke force at 15% duty	Beginning of stroke force at 25% duty	Beginning of stroke force at 40% duty	Beginning of stroke force at 5% duty	End of stroke force at 100% duty	End of stroke force at 15% duty	End of stroke force at 25% duty	End of stroke force at 40% duty	End of stroke force at 5% duty	Löket	Total weight

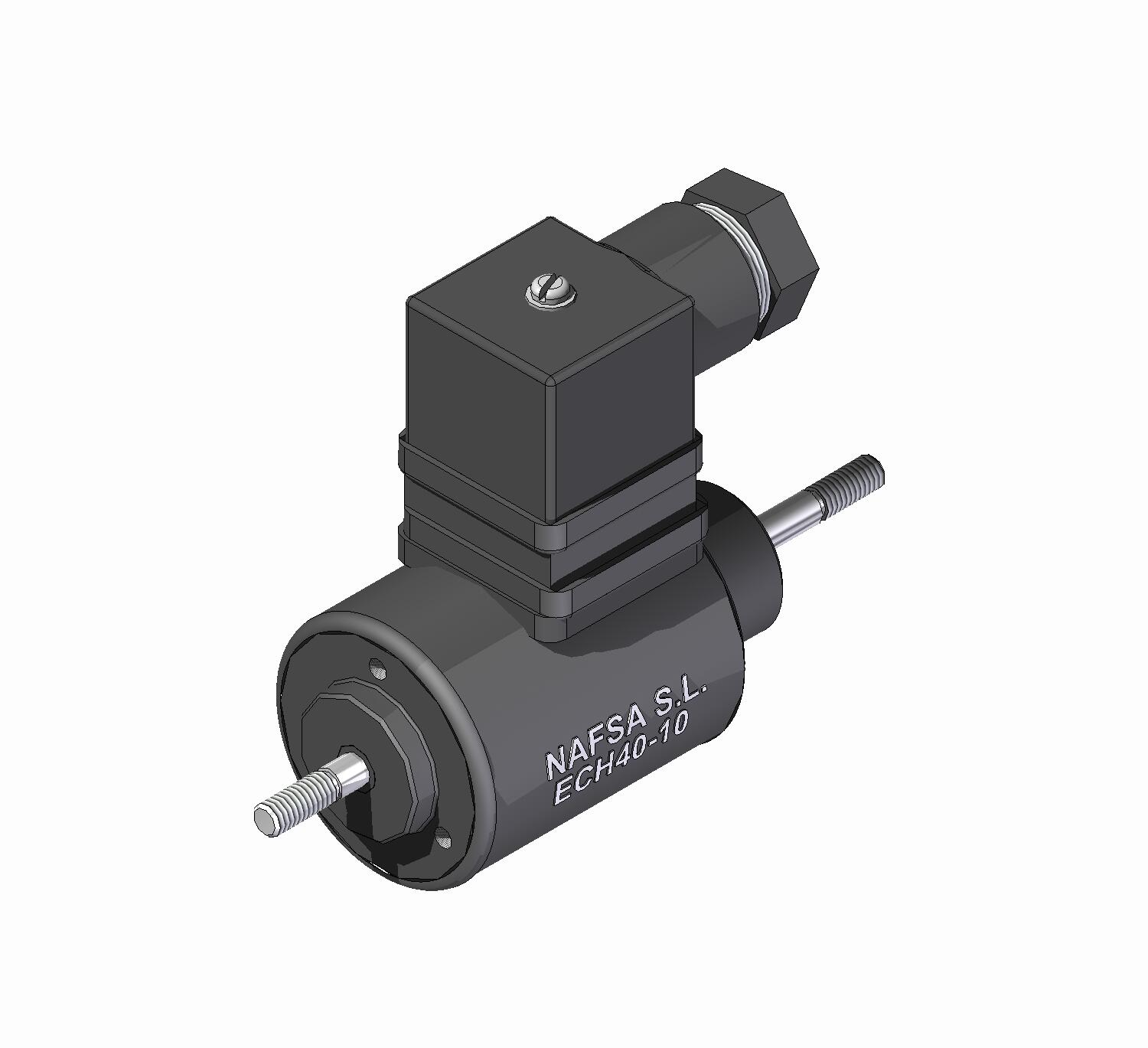

Cikkszám ECH40-10 Másolva	13 W	75 W	45 W	30 W	210 W	9,5 N	30 N	23 N	18 N	50 N	10,4 N	27 N	19,5 N	16 N	43 N	10 mm	250 g

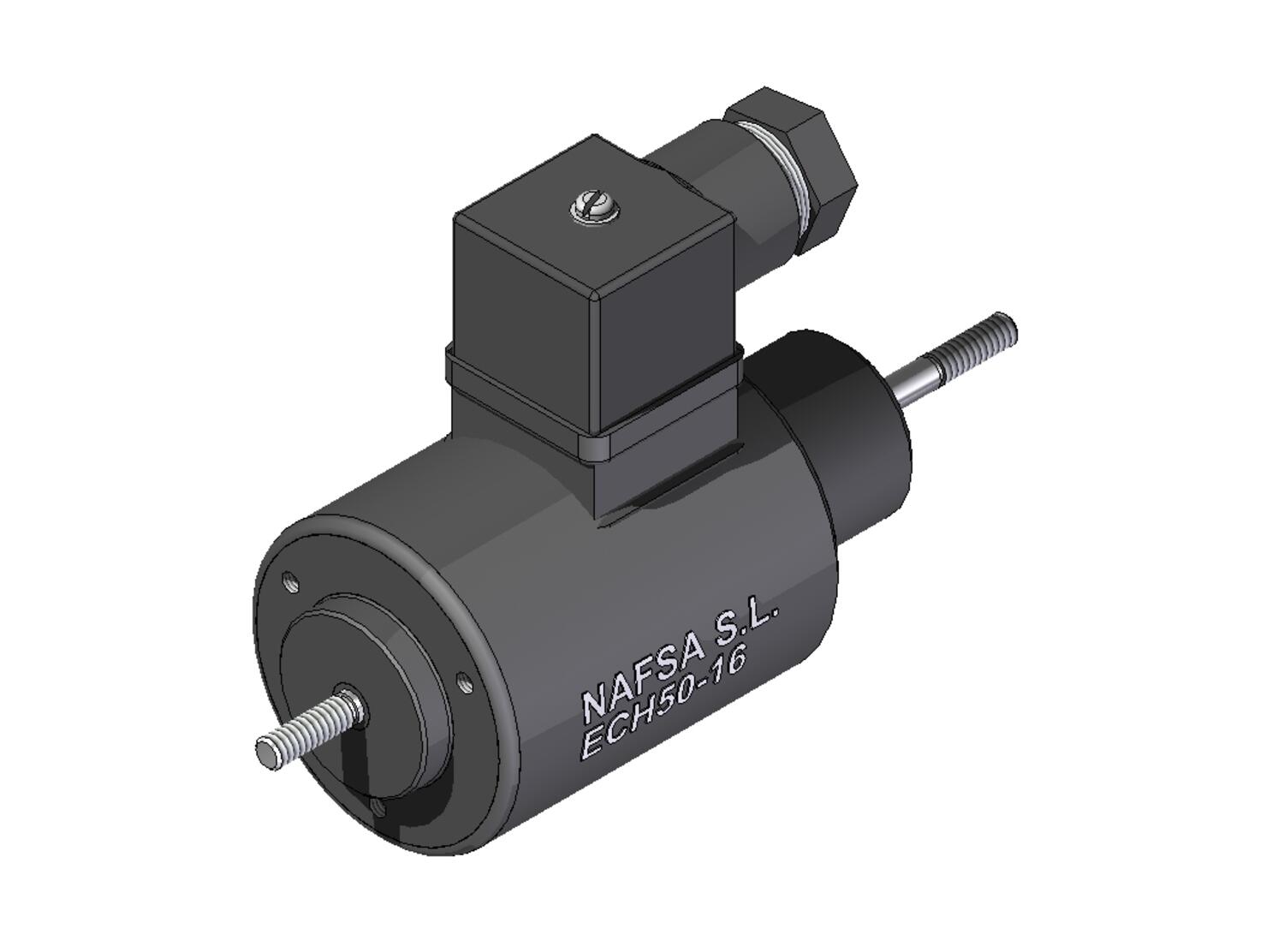

Cikkszám ECH50-16 Másolva	19 W	120 W	68 W	45 W	325 W	18,5 N	56 N	41 N	30 N	92 N	44 N	133 N	104 N	84 N	193 N	16 mm	750 g

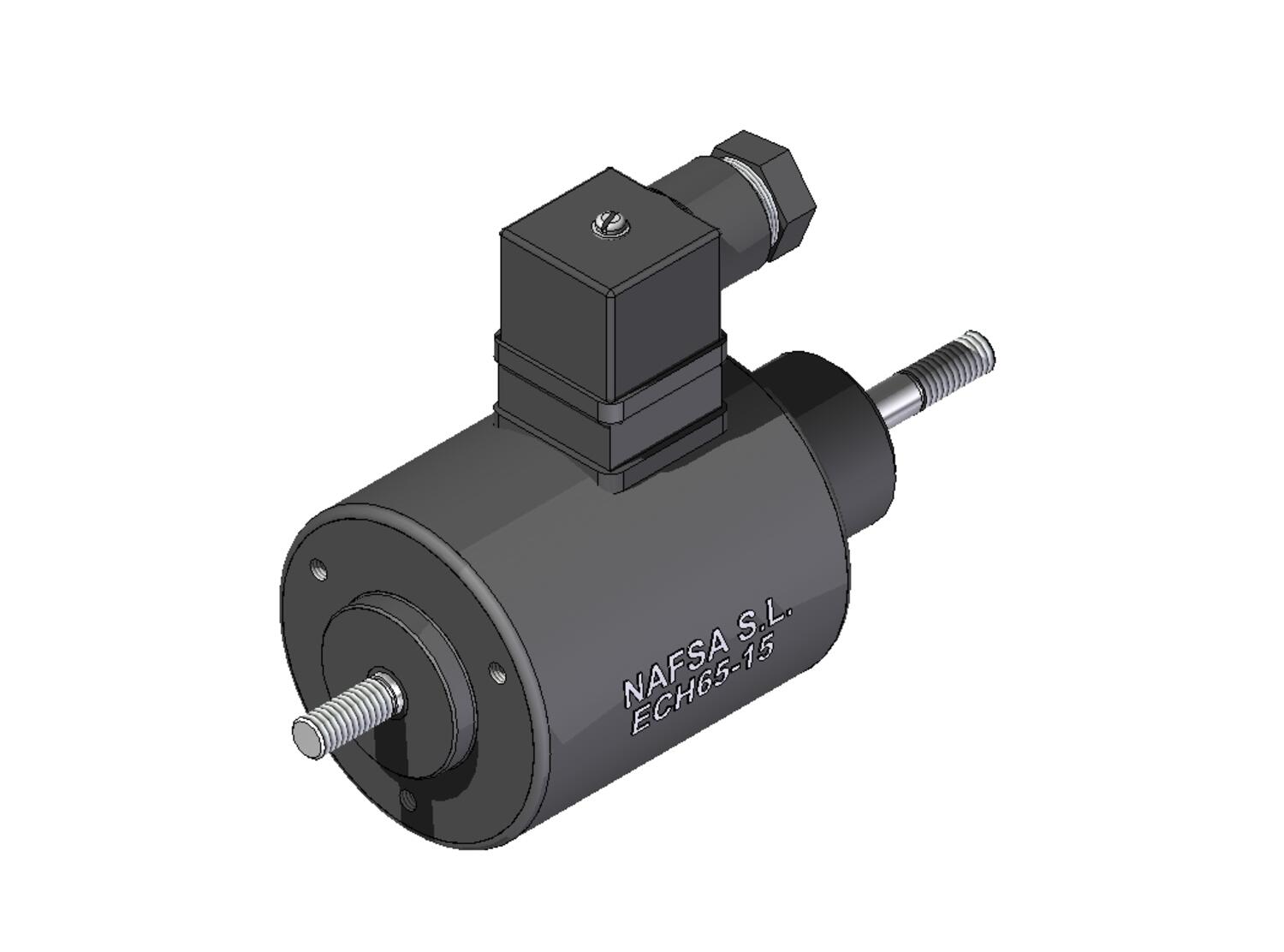

Cikkszám ECH65-15 Másolva	30 W	185 W	110 W	75 W	545 W	46 N	118 N	91 N	73 N	177 N	152 N	303 N	252 N	199 N	385 N	15 mm	1700 g

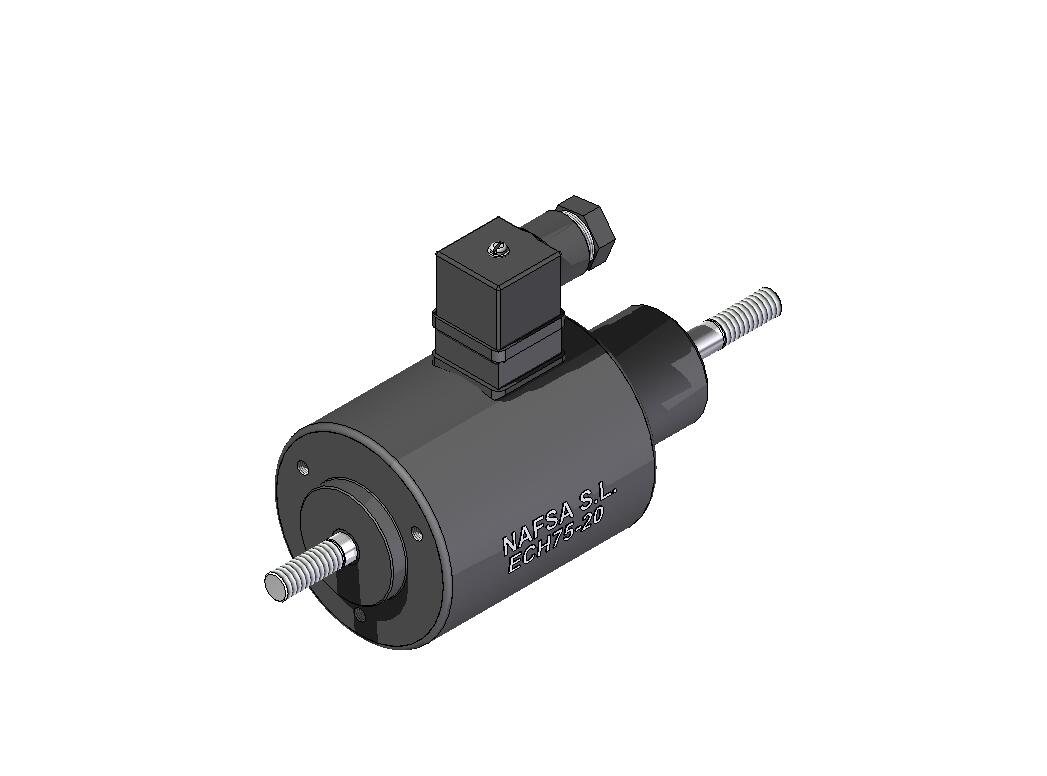

Cikkszám ECH75-20 Másolva	48 W	265 W	165 W	110 W	755 W	57 N	150 N	114 N	93 N	258 N	159 N	363 N	298 N	245 N	524 N	20 mm	3000 g

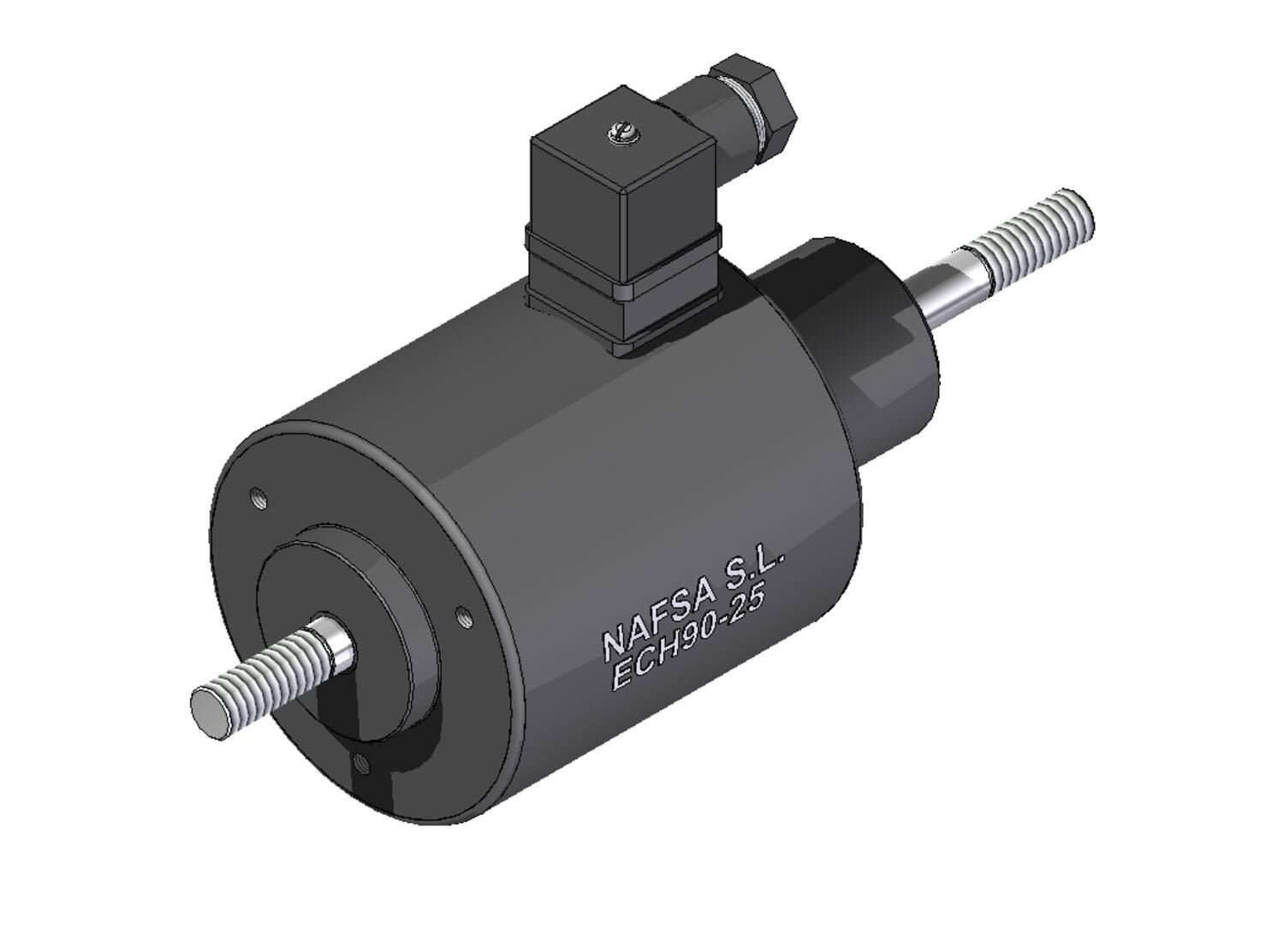

Cikkszám ECH90-25 Másolva	55 W	300 W	190 W	125 W	900 W	85 N	205 N	163 N	126 N	341 N	265 N	578 N	501 N	379 N	837 N	25 mm	5200 g

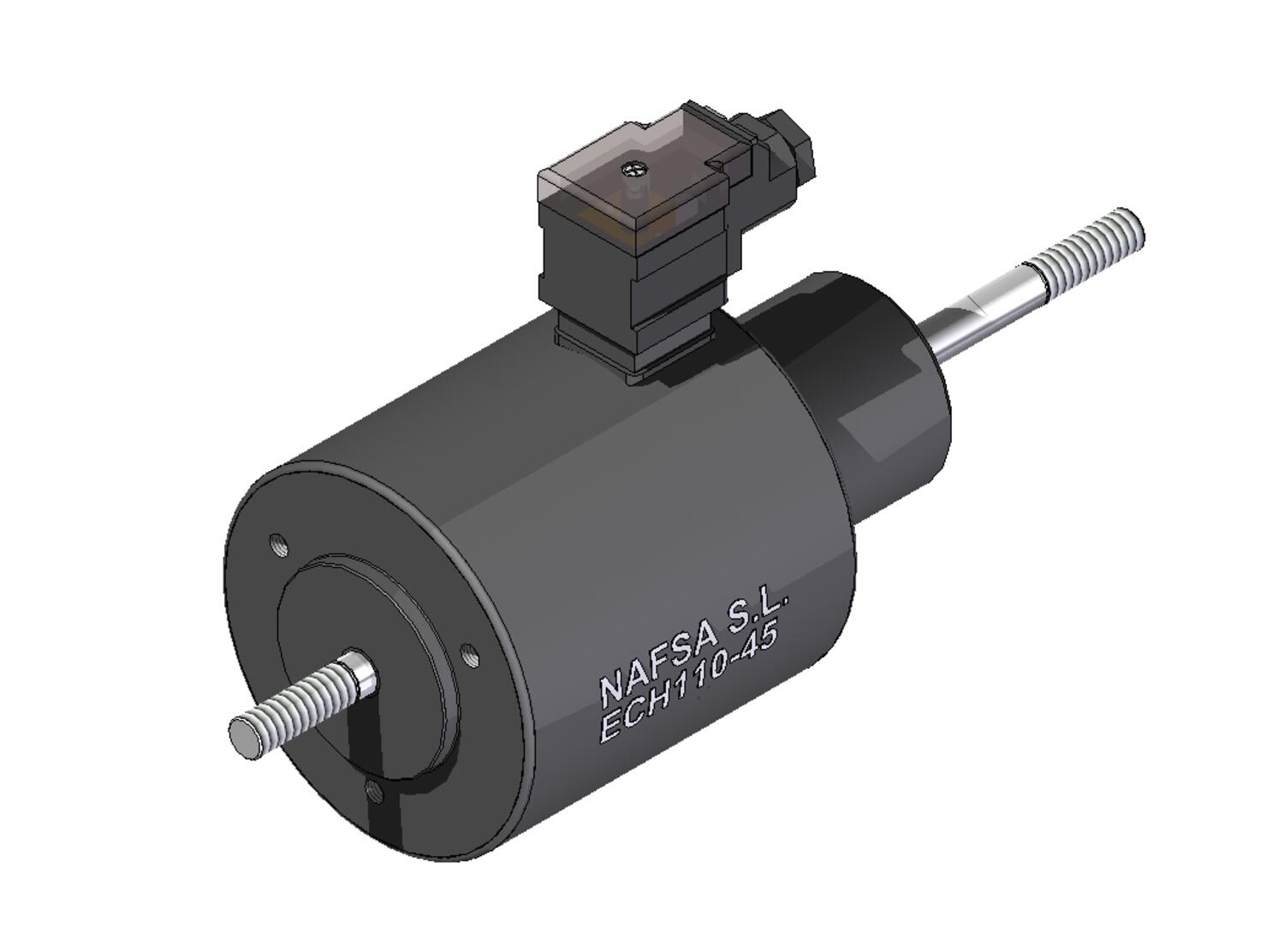

Cikkszám ECH110-45 Másolva	76 W	420 W	260 W	175 W	1260 W	75 N	240 N	165 N	150 N	460 N	550 N	940 N	800 N	730 N	1300 N	45 mm	7300 g

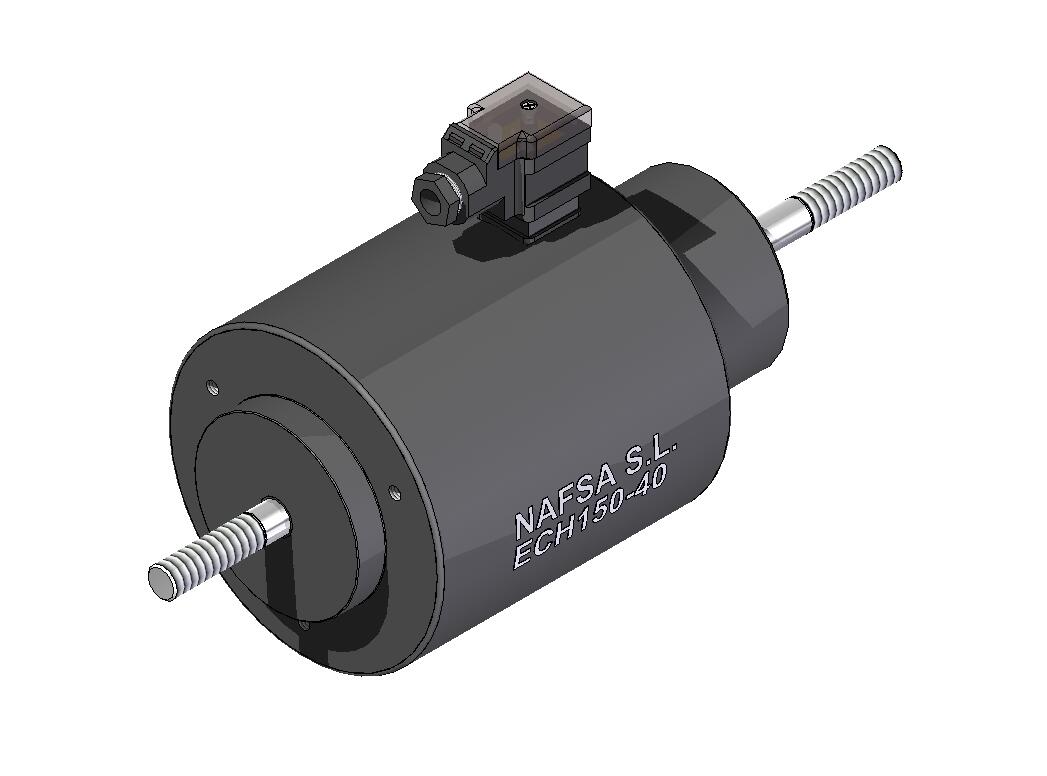

Cikkszám ECH150-40 Másolva	120 W	750 W	460 W	290 W	2200 W	250 N	780 N	580 N	480 N	1300 N	1100 N	2200 N	1850 N	1500 N	2800 N	40 mm	21000 g

Kiválasztott változat

Válassza ki az egyik változatot a listából
