Szolenoid ERC

ERC sorozat

Az ERC elektromágneses termékcsalád ideális olyan alkalmazásokhoz, amelyek kettős működésű működést igényelnek. Toló/húzó mechanizmussal rendelkezik, és rugó vagy külső erő hatására képes visszatérni az eredeti helyzetbe. Az ERC sorozat a csökkentett csapágysúrlódásnak és a nagyobb számú működési ciklusnak köszönhetően hosszabb élettartammal rendelkezik. A katalógusban megtalálhatóak a standard változatok, de lehetőség van egyedi elektromágnes kifejlesztésére is. Válassza az ERC sorozatú mágnest a megbízható és nagy teljesítményű alkalmazáshoz.

Toló/húzó funkció opcionális rugóval
B osztályú tekercselés (130ºC)
Üzemidő 0-100 %
Erő 191N-ig
Különleges változat elérhető

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Absorbed power @ 20°C, 100% duty	6,3 W
Absorbed power @ 20°C, 15% duty	40,3 W
Absorbed power @ 20°C, 25% duty	24,7 W
Absorbed power @ 20°C, 40% duty	15,2 W
Absorbed power @ 20°C, 5% duty	123 W
Beginning of stroke force at 100% duty	4,4 N
Beginning of stroke force at 15% duty	14 N
Beginning of stroke force at 25% duty	10,6 N
Beginning of stroke force at 40% duty	8,2 N
Beginning of stroke force at 5% duty	23 N
End of stroke force at 100% duty	12,4 N
End of stroke force at 15% duty	25,4 N
End of stroke force at 25% duty	20,6 N

End of stroke force at 40% duty	17,6 N
End of stroke force at 5% duty	36,8 N
Feszültség típusa	AC, DC
IP-osztály	IP00
Löket	4 mm
Max. feszültség, AC	230 V
Max. feszültség, DC	205 V
Min. feszültség, AC	110 V
Min. feszültség, DC	6 V
Spring return	Igen
Szigetelési osztály	B(130ºC)
Total weight	110 g

Letöltések

nafsa-PAG35-ERC25-04-CC (EN-1-2017).pdf

Mérések és kapcsolatok

Műszaki illusztrációk

Kiegészítők

Kapcsolódó termékek

Precíz áramlászabályozás a tisztább jövőért

A Brooks Instrument a folyadék- és gázáramlás-mérés egyik legelismertebb gyártója. Termékeit évtizedek óta a legigényesebb ipari, gyártási és analitikai folyamatokban alkalmazzák világszerte.

Megbízható partner a vasúti szegmensben

A Vasút divízió már régóta nem csupán a klasszikus vonatokat foglalja magába. Ide soroljuk a villamosokat, autóbuszokat és más közlekedési eszközöket is, amelyeket naponta emberek milliói használnak világszerte.

Termékhírek

A világ legkisebb biztonsági lézerszkennere a Hokuyo-tól

Az UAM-05 a világ legkisebb biztonsági lézerszkennere. A világ legintelligensebbje is. Mindössze 80x80x95 mm-es az építési mérete és kézfejtől a testpáncélig választható felbontással (30, 40, 50, 70 és 150 mm) rendelkezik.

Fenntartható energiaellátás

Egy fenntarthatóbb termék nemcsak a közvetlen igényeket elégíti ki, hanem hosszú távon hozzájárul az erőforrás-felhasználás és a környezeti terhelés csökkentéséhez is

Termékhírek

Wika Erőmérés

Tapasztald meg az erőt a Wika csúcstechnológiás erőmérési megoldásaival

Termékhírek

290/390 sorozatú szelepek

Optimalizálja a termelést, növelje a megbízhatóságot és csökkentse az üzemeltetési költségeket.

Változatok	Absorbed power @ 20°C, 100% duty	Absorbed power @ 20°C, 15% duty	Absorbed power @ 20°C, 25% duty	Absorbed power @ 20°C, 40% duty	Absorbed power @ 20°C, 5% duty	Beginning of stroke force at 100% duty	Beginning of stroke force at 15% duty	Beginning of stroke force at 25% duty	Beginning of stroke force at 40% duty	Beginning of stroke force at 5% duty	End of stroke force at 100% duty	End of stroke force at 15% duty	End of stroke force at 25% duty	End of stroke force at 40% duty	End of stroke force at 5% duty	Löket	Total weight
Cikkszám ERC25-04/CC Másolva	6,3 W	40,3 W	24,7 W	15,2 W	123 W	4,4 N	14 N	10,6 N	8,2 N	23 N	12,4 N	25,4 N	20,6 N	17,6 N	36,8 N	4 mm	110 g

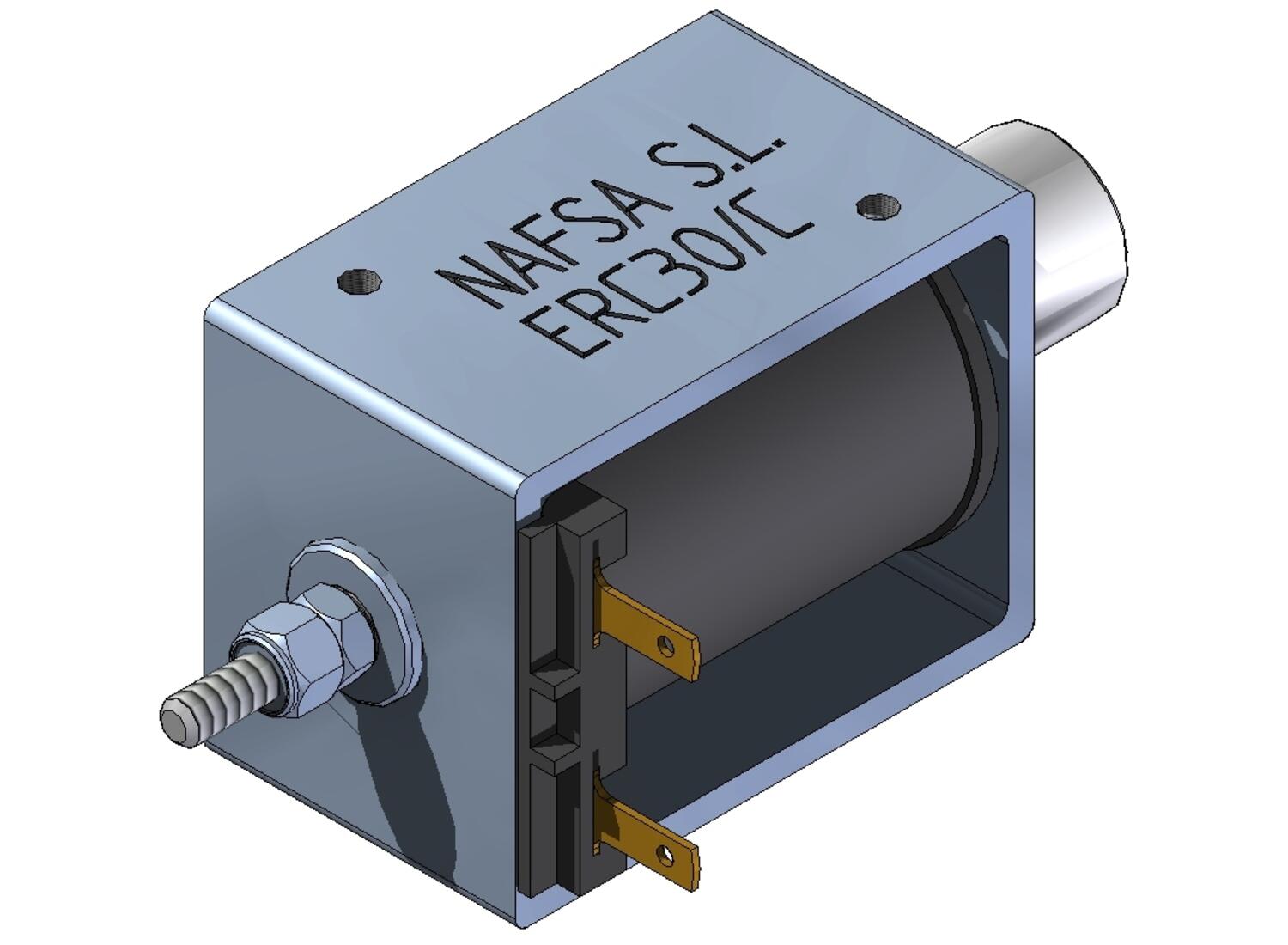

Cikkszám ERC30/C Másolva	8 W	50 W	30 W	20 W	120 W	3 N	12 N	9 N	6 N	21 N	10 N	24 N	19 N	15 N	35 N	8 mm	130 g

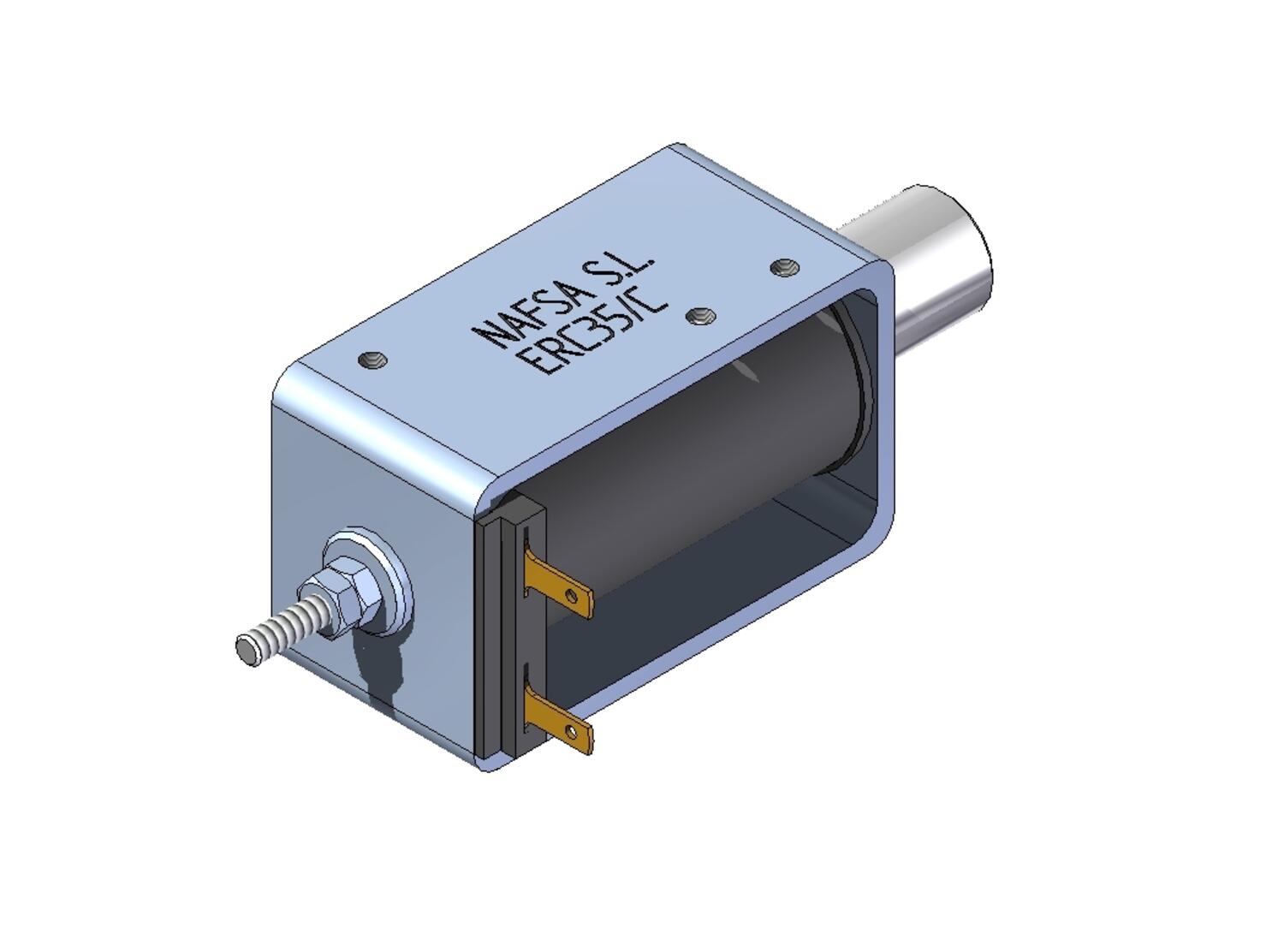

Cikkszám ERC35/C Másolva	9 W	60 W	35 W	20 W	150 W	2,6 N	10,5 N	7,9 N	5,8 N	21 N	5,6 N	18 N	12,9 N	9,5 N	27,7 N	12 mm	150 g

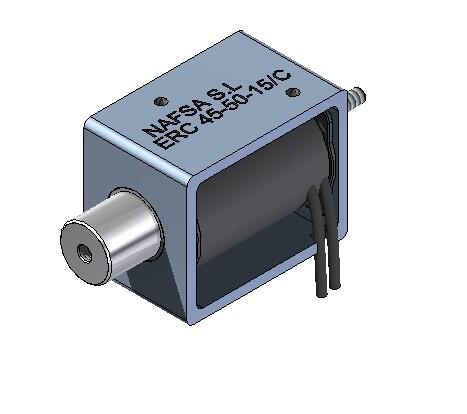

Cikkszám ERC45-50-15/C Másolva	12 W	77 W	46 W	29 W	228 W	4,5 N	16 N	12 N	9,3 N	32 N	16 N	50 N	42 N	33 N	83 N	15 mm	297 g

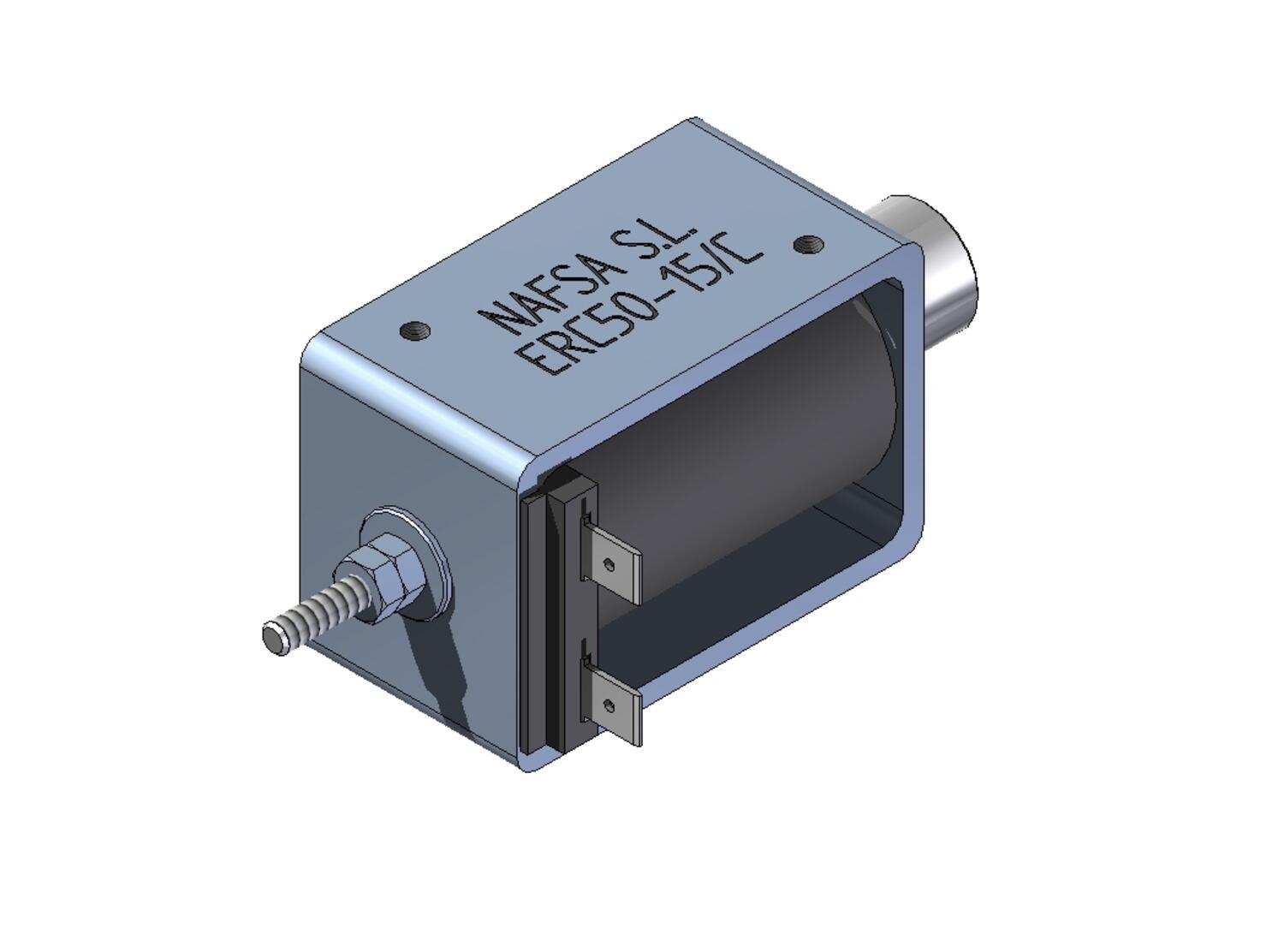

Cikkszám ERC50-15/C Másolva	14 W	93 W	56 W	35 W	280 W	6,8 N	23 N	17 N	12,8 N	43 N	20 N	52 N	42 N	34 N	76 N	15 mm	335 g
Cikkszám ERC60-10/C Másolva	18 W	110 W	70 W	45 W	280 W	19 N	56 N	43 N	33 N	94 N	81 N	160 N	140 N	119 N	191 N	10 mm	660 g
Cikkszám ERC60-20/C Másolva	8 W	110 W	70 W	45 W	280 W	11 N	32 N	24 N	19 N	57 N	56 N	124 N	106 N	86 N	160 N	20 mm	660 g
