CU szolenoid működtető

CU sorozat

A CU elektromágneses sorozat ideális a nagy ciklusszámot igénylő alkalmazásokhoz. Egyszeres működésének köszönhetően a dugattyú csak akkor mozog, ha a tekercsre feszültség kerül. Amint eléri a véghelyzetet, ott is marad, amíg a tápfeszültséget el nem távolítják. Ekkor a dugattyú külső erő vagy rugó segítségével visszatér. Ezzel a sorozattal biztos lehet benne, hogy alkalmazása megbízható és tartós lesz.

Toló/húzó funkció opcionális csavarral
E osztályú tekercselés (120ºC)
Nagyszámú ciklus
59N-ig terjedő erő
Különleges kivitel elérhető

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Absorbed power @ 20°C, 100% duty	4 W
Absorbed power @ 20°C, 15% duty	26 W
Absorbed power @ 20°C, 25% duty	16 W
Absorbed power @ 20°C, 40% duty	10 W
Absorbed power @ 20°C, 5% duty	80 W

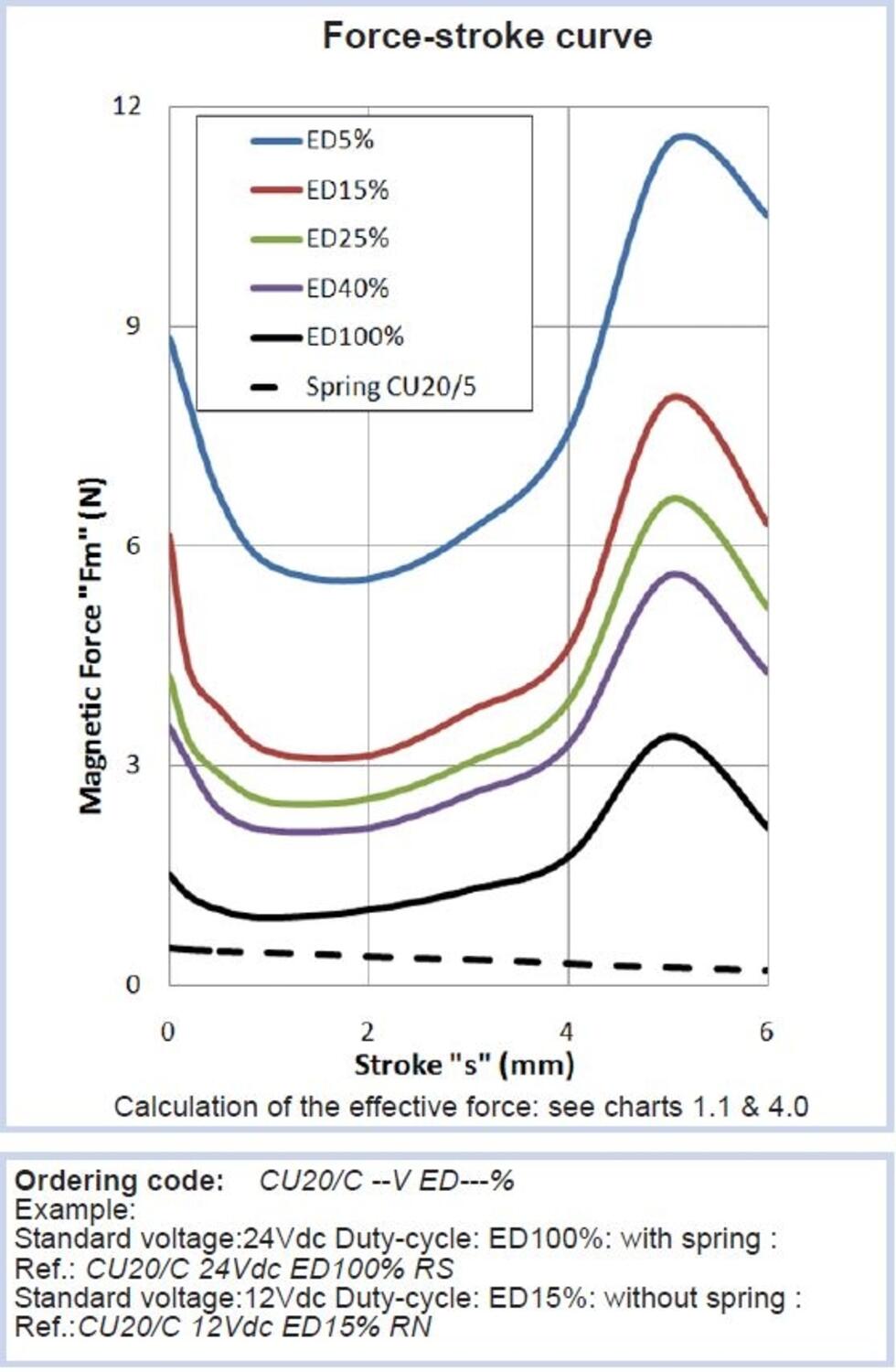

Beginning of stroke force at 100% duty	0,9 N
Beginning of stroke force at 15% duty	3,1 N
Beginning of stroke force at 25% duty	2,5 N
Beginning of stroke force at 40% duty	2,1 N
Beginning of stroke force at 5% duty	5,5 N
End of stroke force at 100% duty	1,5 N
End of stroke force at 15% duty	6 N
End of stroke force at 25% duty	4 N

End of stroke force at 40% duty	3,5 N
End of stroke force at 5% duty	8,8 N
Feszültség típusa	DC
IP-osztály	IP40
Löket	6 mm
Max. feszültség, AC	120 V
Max. feszültség, DC	205 V
Min. feszültség, AC	120 V
Min. feszültség, DC	6 V
Spring return	Igen
Szigetelési osztály	E (120ºC)
Total weight	110 g

Letöltések

Nafsa-PAG56-CU20(EN-1-2017).pdf

Mérések és kapcsolatok

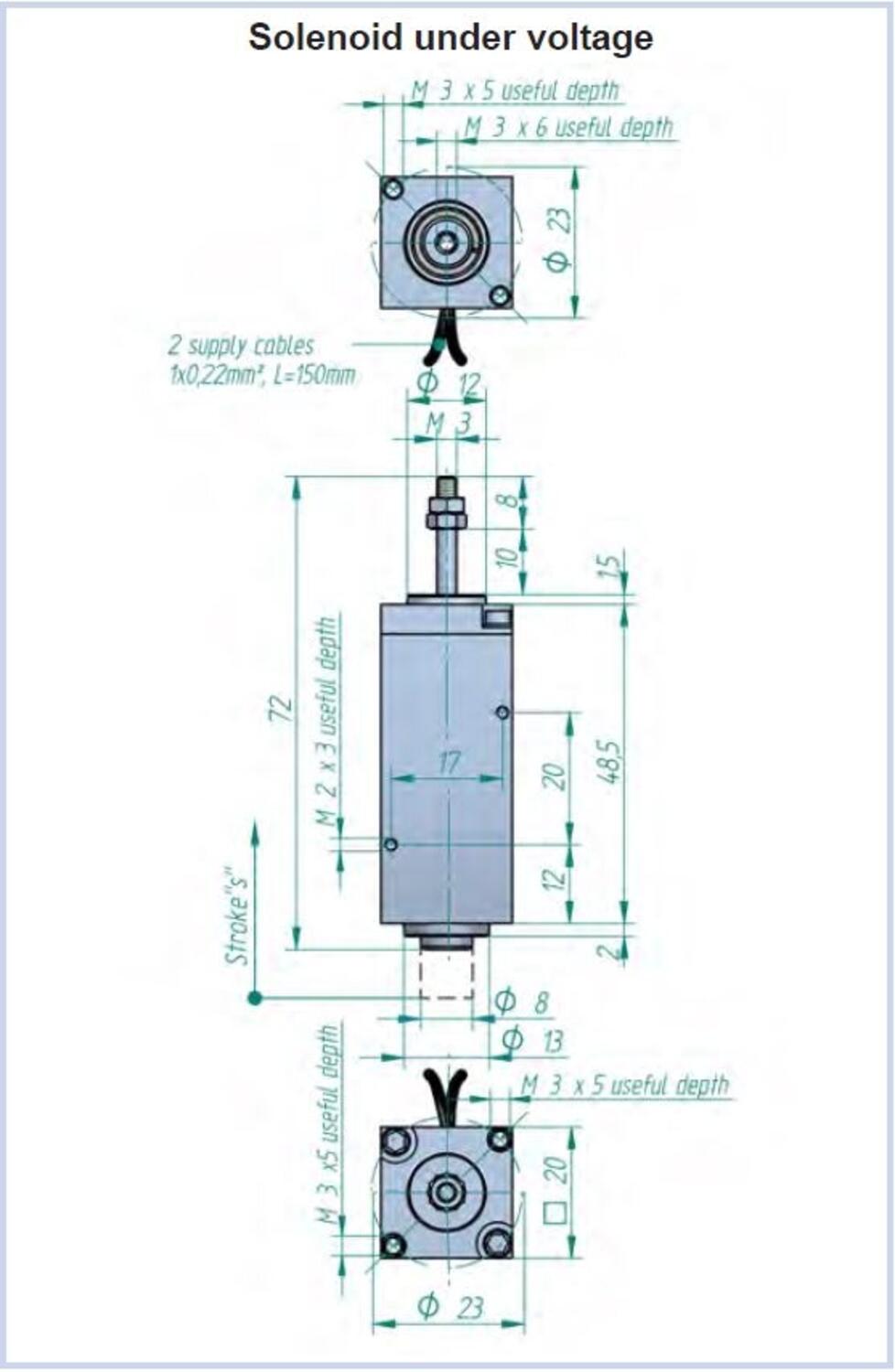

Műszaki illusztrációk

Kiegészítők

Kapcsolódó termékek

Precíz áramlászabályozás a tisztább jövőért

A Brooks Instrument a folyadék- és gázáramlás-mérés egyik legelismertebb gyártója. Termékeit évtizedek óta a legigényesebb ipari, gyártási és analitikai folyamatokban alkalmazzák világszerte.

Megbízható partner a vasúti szegmensben

A Vasút divízió már régóta nem csupán a klasszikus vonatokat foglalja magába. Ide soroljuk a villamosokat, autóbuszokat és más közlekedési eszközöket is, amelyeket naponta emberek milliói használnak világszerte.

Termékhírek

A világ legkisebb biztonsági lézerszkennere a Hokuyo-tól

Az UAM-05 a világ legkisebb biztonsági lézerszkennere. A világ legintelligensebbje is. Mindössze 80x80x95 mm-es az építési mérete és kézfejtől a testpáncélig választható felbontással (30, 40, 50, 70 és 150 mm) rendelkezik.

Fenntartható energiaellátás

Egy fenntarthatóbb termék nemcsak a közvetlen igényeket elégíti ki, hanem hosszú távon hozzájárul az erőforrás-felhasználás és a környezeti terhelés csökkentéséhez is

Termékhírek

Wika Erőmérés

Tapasztald meg az erőt a Wika csúcstechnológiás erőmérési megoldásaival

Termékhírek

290/390 sorozatú szelepek

Optimalizálja a termelést, növelje a megbízhatóságot és csökkentse az üzemeltetési költségeket.

Változatok	Absorbed power @ 20°C, 100% duty	Absorbed power @ 20°C, 15% duty	Absorbed power @ 20°C, 25% duty	Absorbed power @ 20°C, 40% duty	Absorbed power @ 20°C, 5% duty	Beginning of stroke force at 100% duty	Beginning of stroke force at 15% duty	Beginning of stroke force at 25% duty	Beginning of stroke force at 40% duty	Beginning of stroke force at 5% duty	End of stroke force at 100% duty	End of stroke force at 15% duty	End of stroke force at 25% duty	End of stroke force at 40% duty	End of stroke force at 5% duty	Feszültség típusa	Löket	Total weight
Cikkszám CU20/C Másolva	4 W	26 W	16 W	10 W	80 W	0,9 N	3,1 N	2,5 N	2,1 N	5,5 N	1,5 N	6 N	4 N	3,5 N	8,8 N	DC	6 mm	110 g

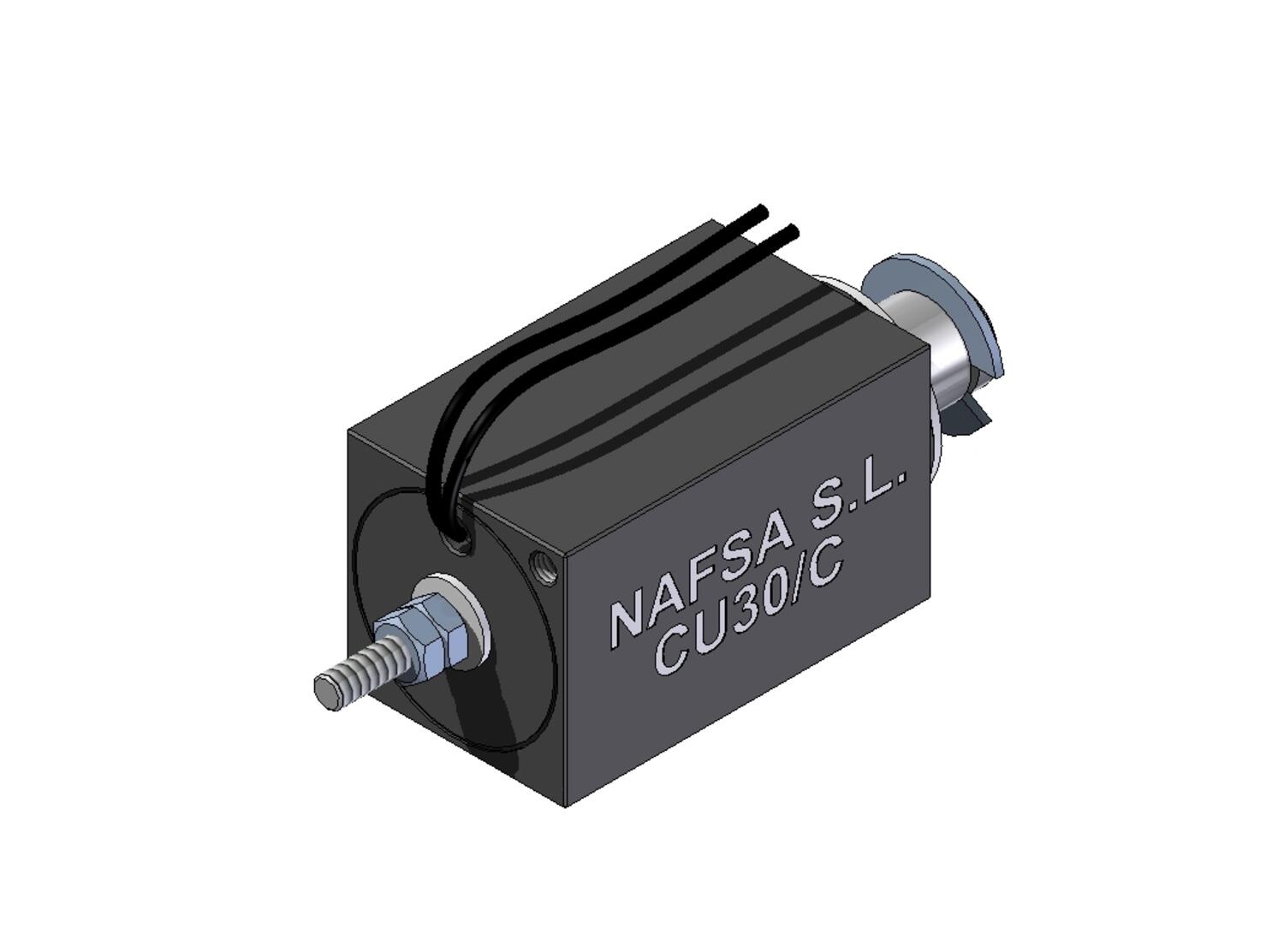

Cikkszám CU30/C Másolva	7,2 W	53 W	30 W	18 W	150 W	2,6 N	9,9 N	7,3 N	3,8 N	17,2 N	12 N	27 N	21 N	15 N	35 N	AC, DC	10 mm	290 g

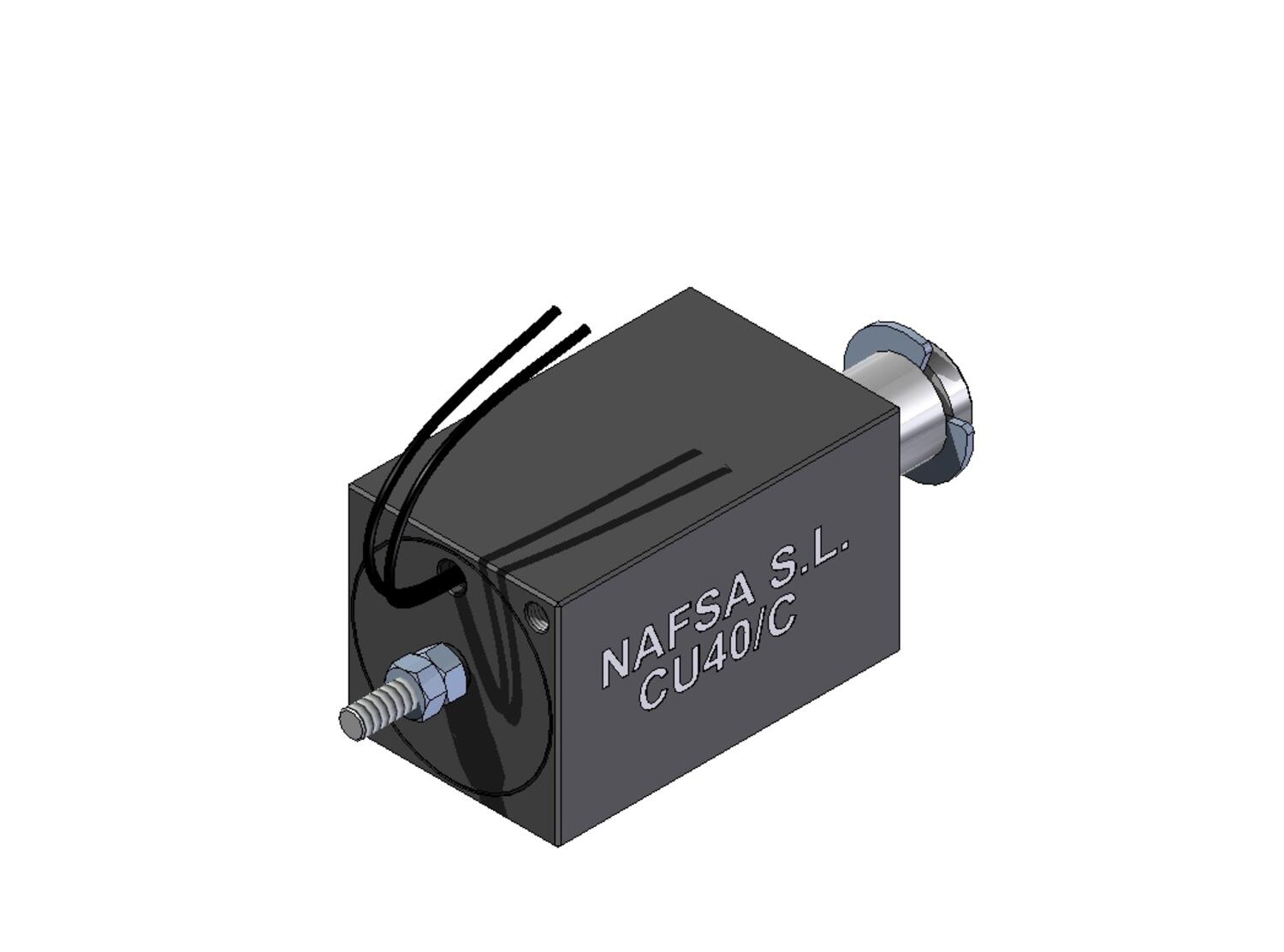

Cikkszám CU40/C Másolva	13 W	82 W	48 W	30 W	247 W	7,8 N	23 N	17 N	13,5 N	41 N	15,5 N	38 N	31 N	24,5 N	59 N	AC, DC	15 mm	665 g

Kiválasztott változat

Válassza ki az egyik változatot a listából
