ASCO

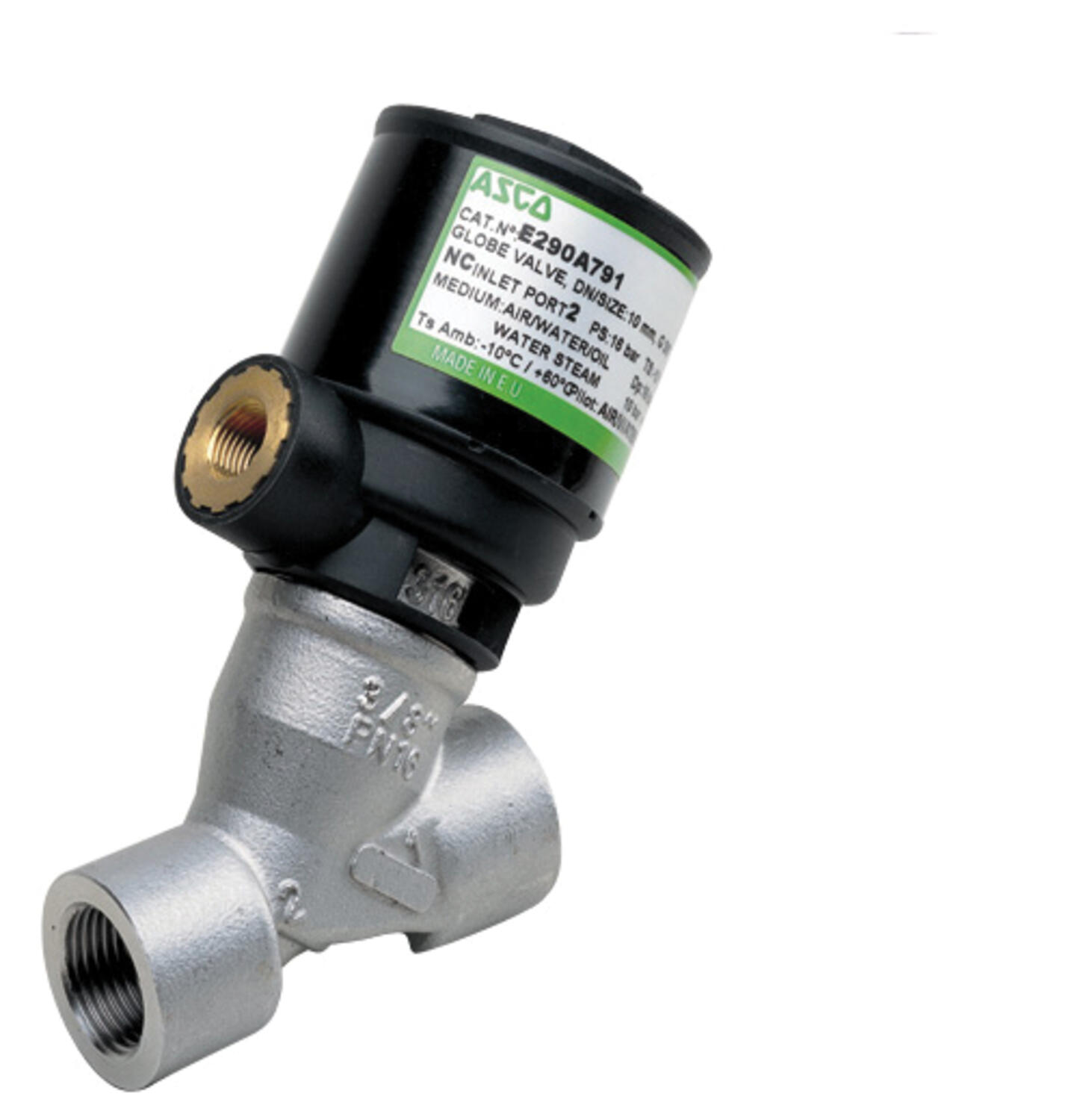

2/2 Döntött ülékes szelep, levegő vezérelt 3/8"-3/4"

E290-Mini Sorozat

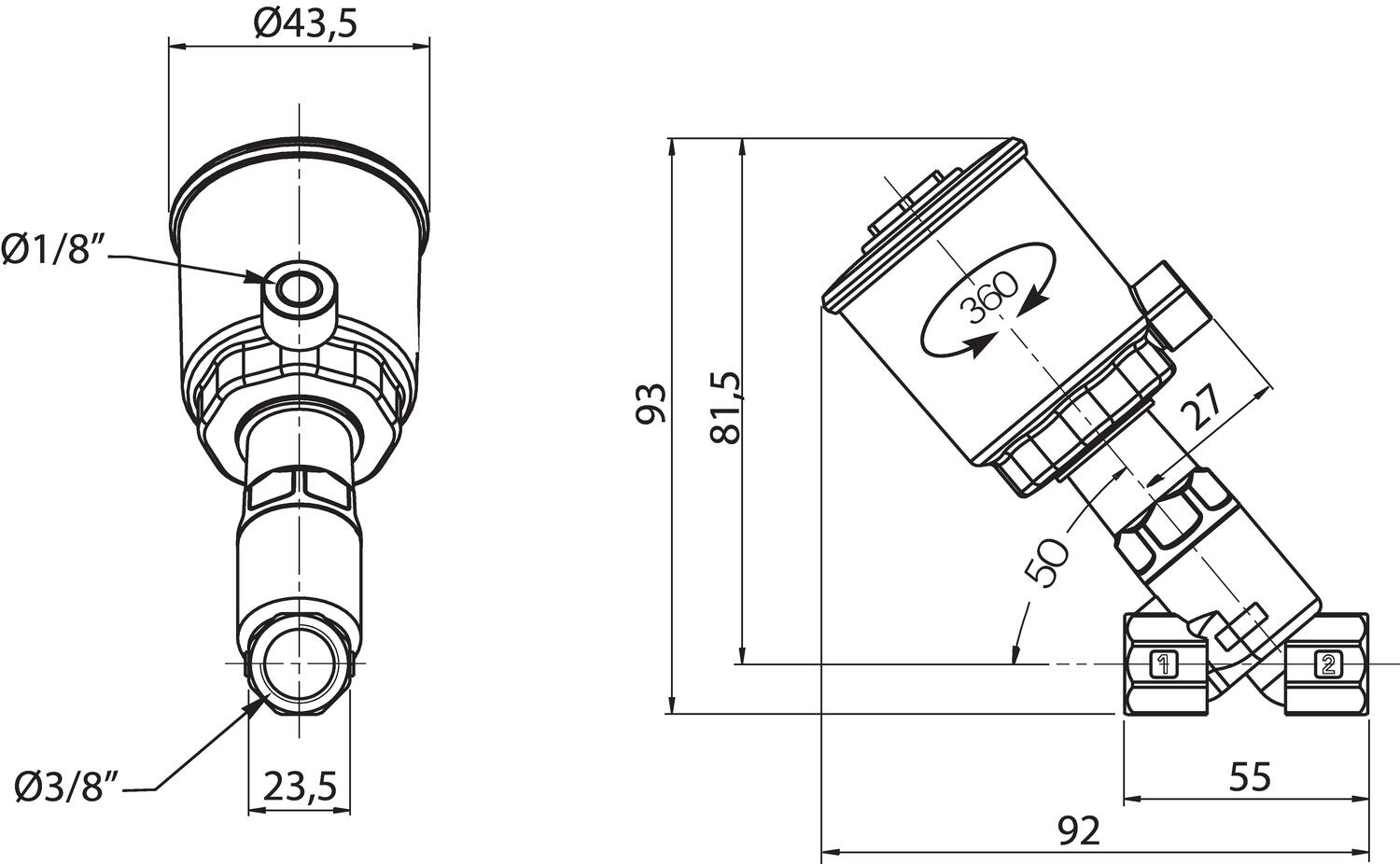

Méretek









Ø A

B

C

D

E

Ø F

G

H

Tömeg (kg)

3/8

92

93

81,5

55

43,5

27

23,5

0,35

1/2

99

97

83,5

65

43,5

27

28

0,4

3/4

107

104,5

88

75

43,5

27

30

0,45





(*) A min. pilot nyomás a differenciálnyomástól függ, lásd a fenti ábrát.

Speciális kivitel

  • Vizuális pozíciójelzés
  • Elektromos pozíciójelzés
  •
Bővebben
  • Alaphelyzetben zárt, alaphelyzetben nyitott
  • Extrém-kompakt kialakítás
  • Működési nyomás 0 bar - 16 bar
  • Rozsdamentes ház
  • Csak rozsdamentes acélból készült test (316L)

Kiválasztott változat

izé
ASCO_produktniva.tif

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Áteresztőképesség 10 mm
Csatlakozás 3/8 BSP
Csatlakozás, levegő 1/8 BSP
Csomagolóanyag Rozsdamentes acél
Doboztöltőanyag PTFE
Dugattyúrúd anyaga Rozsdamentes acél
Dugattyúrúd-tömítés anyaga Rozsdamentes acél 303
Dugattyútömítés anyaga PTFE

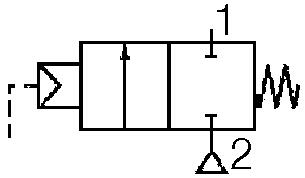

Funkció 1 2/2
Funkció 2 Rendszerint zárt
Közegek Semleges és agresszív közegek, gőz és túlhevített víz
Közeghőmérséklet eddig: 184 °C
Közeghőmérséklet ettől: -10 °C
Max. differenciál gőznyomás 10 bar
Max. differenciál levegőnyomás 16 bar
Max. differenciál olajnyomás 16 bar
Max. differenciál víznyomás 16 bar
Max. differenciálnyomás 16 bar
Max. ellenőrző nyomás 10 bar
Max. nyomás 16 bar
Max. szállítás 47 l/min
Max. viszkozitás 600 cSt
Max. üzemi hőmérséklet 60 °C
Min. differenciálnyomás 0 bar
Min. ellenőrző nyomás 4 bar
Min. üzemi hőmérséklet -10 °C
Szabályozószerkezet anyaga Üvegszálas poliamid
Szállítási tényező / szállítási együttható 2,8
Test anyaga Rozsdamentes acél 316L
Test anyaga Rozsdamentes acél 316L
Tömeg 0,35 kg
Tömítés anyaga FPM
Tömítések anyaga PTFE

Letöltések

Mérések és kapcsolatok

Műszaki illusztrációk

Termékleírás

Méretek









Ø A

B

C

D

E

Ø F

G

H

Tömeg (kg)

3/8

92

93

81,5

55

43,5

27

23,5

0,35

1/2

99

97

83,5

65

43,5

27

28

0,4

3/4

107

104,5

88

75

43,5

27

30

0,45





(*) A min. pilot nyomás a differenciálnyomástól függ, lásd a fenti ábrát.

Speciális kivitel

  • Vizuális pozíciójelzés
  • Elektromos pozíciójelzés
  •

Kiegészítők

Kapcsolódó termékek

Wiki digital manometer

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

625
Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

ÚSZÓKAPCSOLÓ GYÁRTÓ

A Tecnoplastic egy 1994-ben alapított olasz gyártó cég, amely úszókapcsolókat és ivóvízszűrőket kínál. A gyártás egy Velence melletti üzemben zajlik.

kép
Termékhírek

AZ EMERSON ÚJ, NAGY ÁTFOLYÁSÚ MÁGNESSZELEPEI NÖVELIK A MEGBÍZHATÓSÁGOT ÉS A MŰKÖDÉSI HATÉKONYSÁGOT

Az Emerson ASCO™ márkájú 327C sorozatú mágnesszelepek közvetlen működésű, nagy átfolyású kialakítással rendelkeznek a kiváló áramlásszabályozási teljesítmény és üzembiztonság érdekében.

Változatok Áteresztőképesség Csatlakozás Max. differenciál gőznyomás Max. differenciál levegőnyomás Max. differenciál olajnyomás Max. differenciál víznyomás Max. differenciálnyomás Max. szállítás Szállítási tényező / szállítási együttható Test anyaga Tömeg Ár
2/2 pilot operated valves air controlled 3/8"-3/4"
Ferdeülékes szelep, 3/8", NC "MINI"
Cikkszám
E290A791VI Másolva
10 mm
3/8 BSP
10 bar
16 bar
16 bar
16 bar
16 bar
47 l/min
2,8
Rozsdamentes acél 316L
0,35 kg
2/2 pilot operated valves air controlled 3/8"-3/4"
Ferdeülékes szelep, 1/2, NC MINI
Cikkszám
E290A792VI Másolva
15 mm
1/2 BSP
10 bar
12 bar
12 bar
12 bar
12 bar
68 l/min
4,1
0,4 kg
2/2 pilot operated valves air controlled 3/8"-3/4"
Ferdeülékes szelep, 3/4", NC "MINI"
Cikkszám
E290A793VI Másolva
20 mm
3/4 BSP
6 bar
6 bar
6 bar
6 bar
6 bar
108 l/min
6,5
0,45 kg
