T csatlakozó, sárgaréz, szorítógyűrűs

Kiválasztott változat

Műszaki adatok

Anyacsavar anyaga	Sárgaréz
Kiszerelés	10 pc
Kivitel	T
Külső tömlőátmérő	4 mm
Közegek	Víz, olaj, sűrített levegő
Max. üzemi hőmérséklet	300 °C
Min. üzemi hőmérséklet	-60 °C
Nyomástartomány max. értéke	148,4 bar
Nyomástartomány min. értéke	0 bar
Test anyaga	Sárgaréz
Tömlőminőség	Rézcső, vascső, acélcső, alumíniumcső, sárgarézcső, PA-tömlő

Letöltések

Serie 13000.pdf

Mérések és kapcsolatok

Termékleírás

Anyag	Sárgaréz
Közeg	Levegő, semleges gázok és vákuum
Cső típusa	Réz, acél, vas, alumínium, sárgaréz stb. A 10770-es támasztóhüvelynél PA6, PA11 stb. típusú műanyag csövek is használhatók
Menet	Kúpos az ISO 7.1, BS21, DIN 2999 szerint Hengeres az ISO 228 szerinti Metrikus az ISO R/262 szerint
Átmérő	Ajánlott max. nyomás
Ø 4	148 bar
Ø 6	148 bar
Ø 8	128 bar
Ø 10	178 bar
Ø 12	148 bar
Ø 14	113 bar
Ø 16	74 bar
Ø 18	59 bar
Ø 22	39 bar

T-csatlakozó

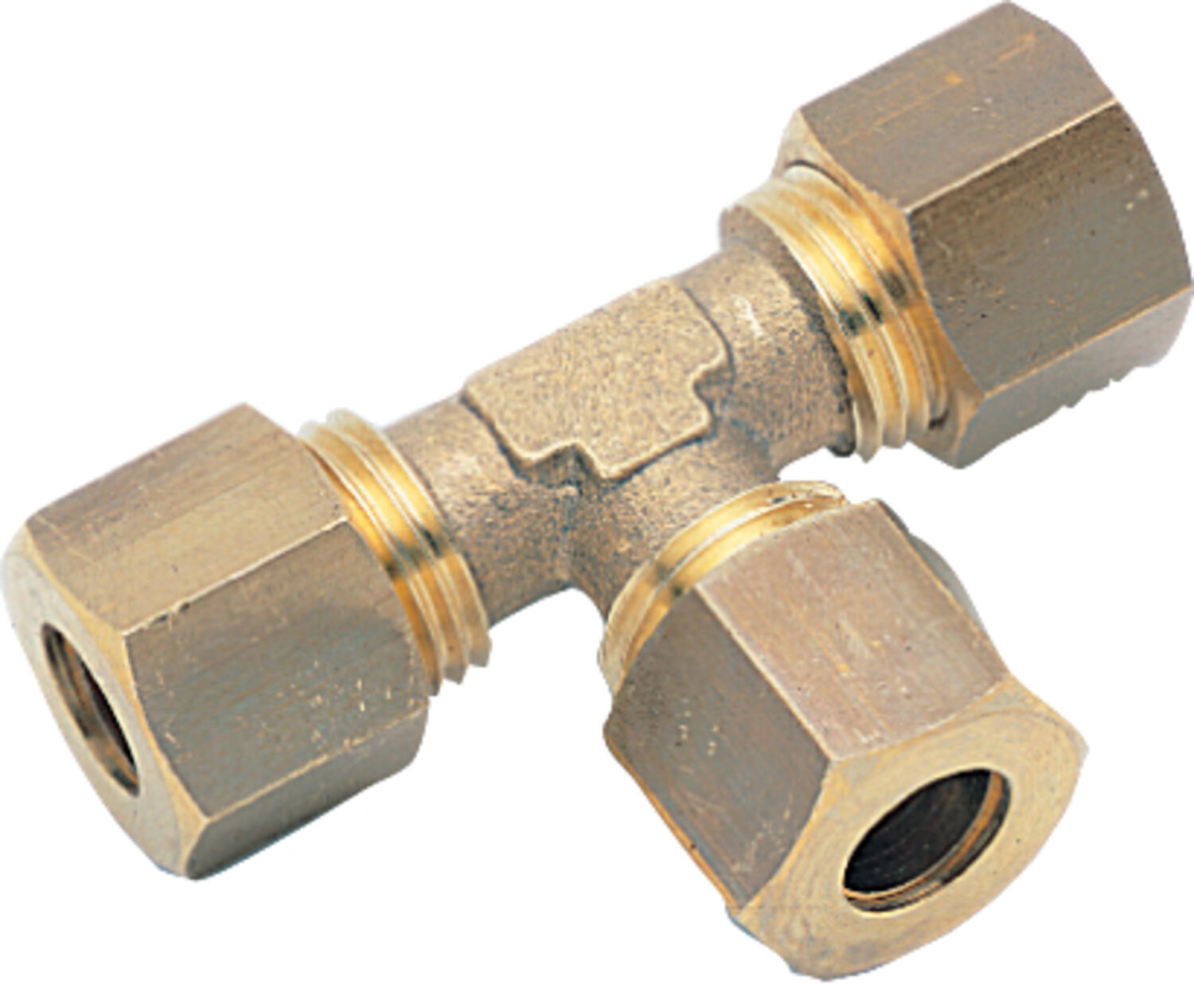

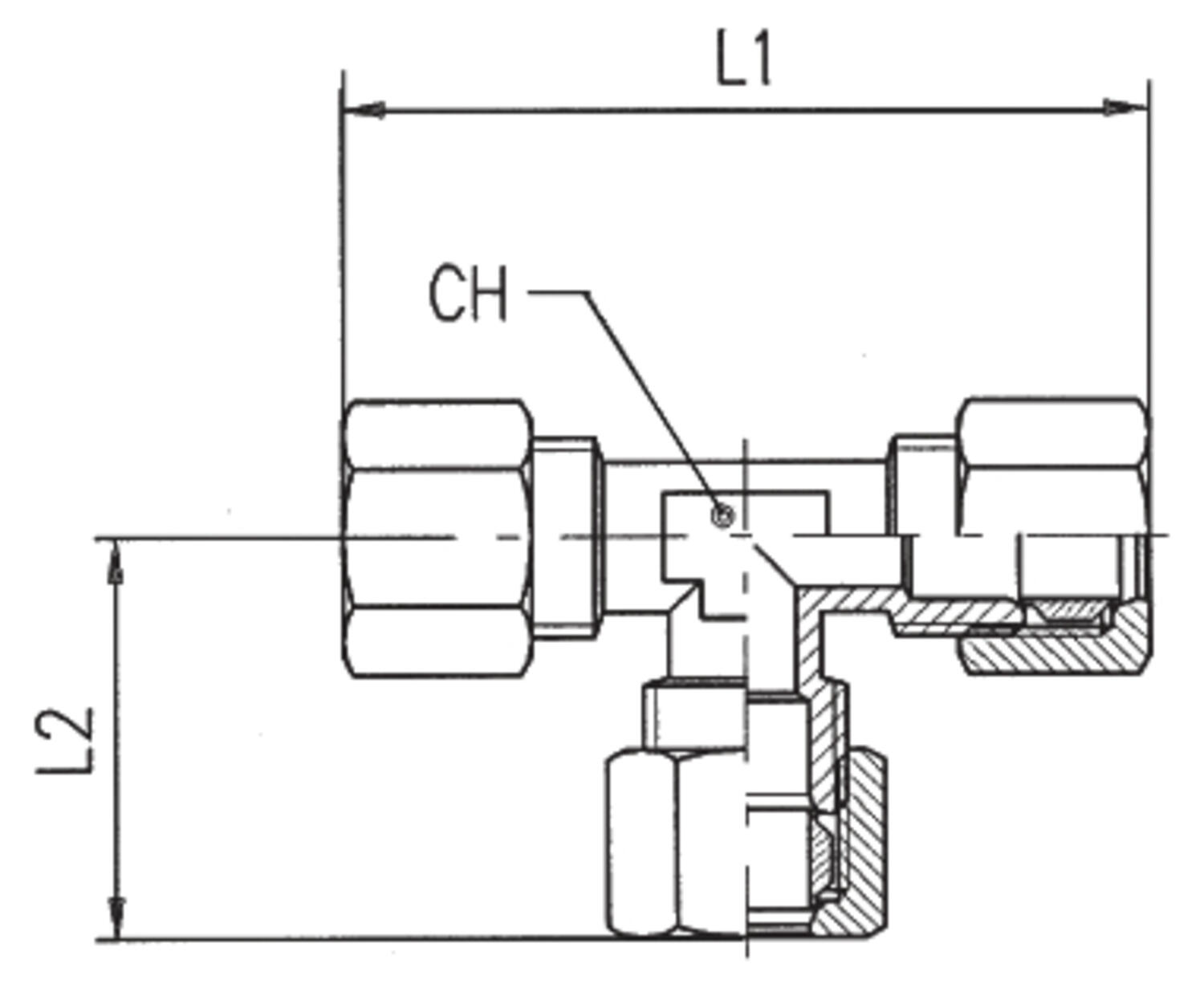

13200 T-csatlakozó

Rendelési szám	Tömlő/cső	L1	L2	CH	Csom.
13200 4	4	42	21,5	8	25
13200 6	6	48	24,0	9	25
13200 8	8	57	28,5	12	25
13200 10	10	64	32,0	13	25
13200 12	12	69	35,0	14	25
13200 14	14	77	38,5	18	10
13200 15	15	77	38,5	18	10
13200 16	16	78	39,0	17	10
13200 18	18	81	40,5	20	10
13200 22	22	86	43,0	27	10

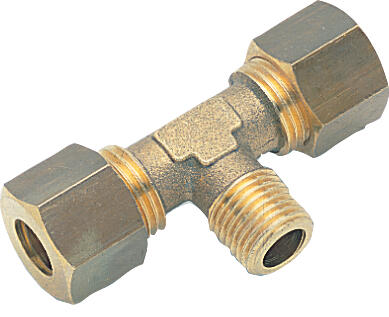

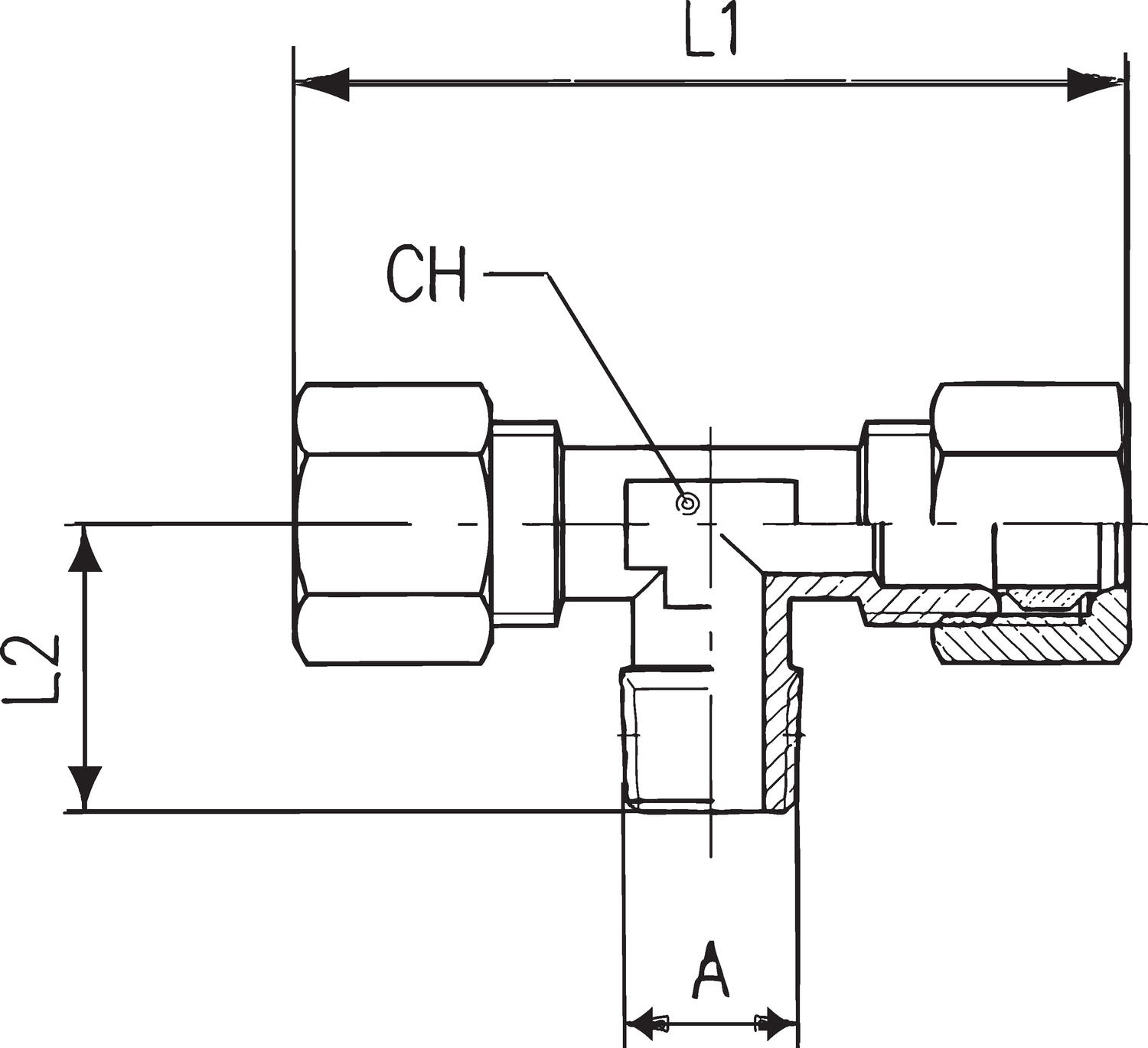

13220 T-csatlakozó, külső kúpos menet a központi csövön

Rendelési szám	Tömlő/cső	A	L1	L2	CH	Csom.
13220 4-1/8	4	1/8	42	15,0	8	50
13220 6-1/8	6	1/8	48	16,5	9	25
13220 6-1/4	6	1/4	48	20,5	9	25
13220 8-1/8	8	1/8	57	16,5	12	25
13220 8-1/4	8	1/4	57	20,5	12	25
13220 8-3/8	8	3/8	61	23,0	13	25
13220 10-1/4	10	1/4	64	22,5	13	25
13220 10-3/8	10	3/8	64	23,5	13	25
13220 10-1/2	10	1/2	68	27,0	14	25
13220 12-1/4	12	1/4	69	24,5	14	25
13220 12-3/8	12	3/8	69	25,0	14	25
13220 12-1/2	12	1/2	69	26,5	14	25
13220 14-3/8	14	3/8	74	26,0	16	25
13220 14-1/2	14	1/2	77	31,0	18	25
13220 15-1/2	15	1/2	77	31,0	18	25
13220 16-1/2	16	1/2	78	29,0	17	10
13220 18-1/2	18	1/2	81	29,5	20	10
13220 18-3/4	18	3/4	81	32,5	20	10
13220 22-3/4	22	3/4	86	34,00	27	10

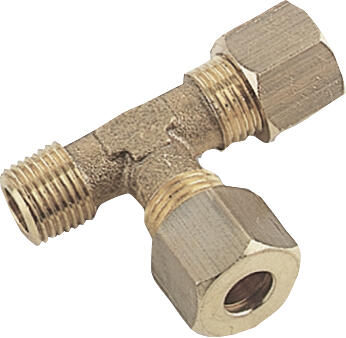

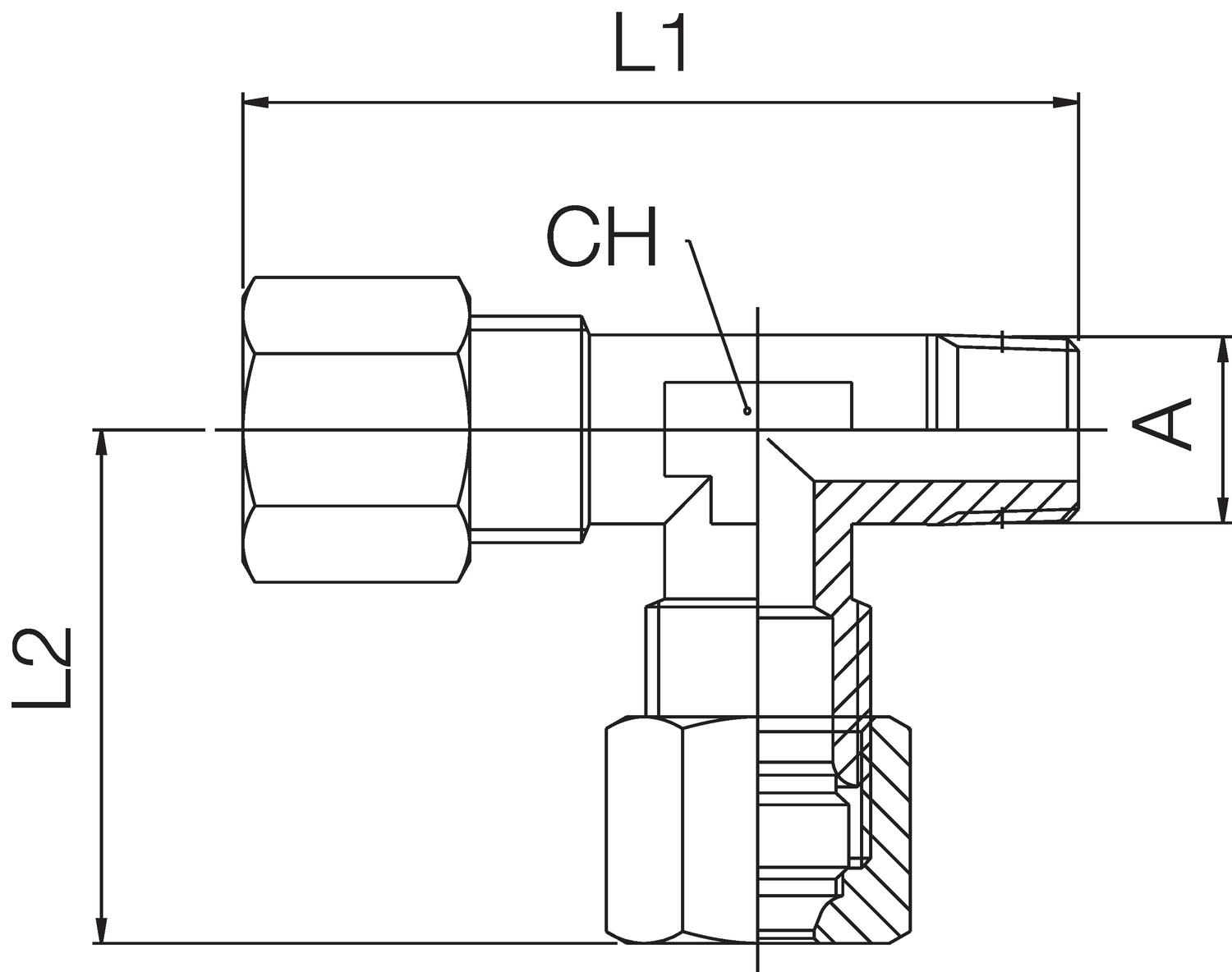

13230 T-csatlakozó, külső kúpos menet az oldalsó csövön

Rendelési szám	Tömlő/cső	A	L1	L2	CH	Csom.
13230 4-1/8	4	1/8	35,0	22,5	8	50
13230 6-1/8	6	1/8	40,0	25,0	9	25
13230 6-1/4	6	1/4	44,0	24,0	9	25
13230 8-1/8	8	1/8	45,5	28,5	12	25
13230 8-1/4	8	1/4	49,0	28,5	12	25
13230 8-3/8	8	3/8	52,0	28,5	13	25
13230 10-1/4	10	1/4	55,0	32,0	13	25
13230 10-3/8	10	3/8	55,5	32,0	13	25
13230 12-3/8	12	3/8	58,5	35,0	14	25
13230 12-1/2	12	1/2	60,0	35,5	15	25
13230 14-1/2	14	1/2	67,0	38,5	18	25

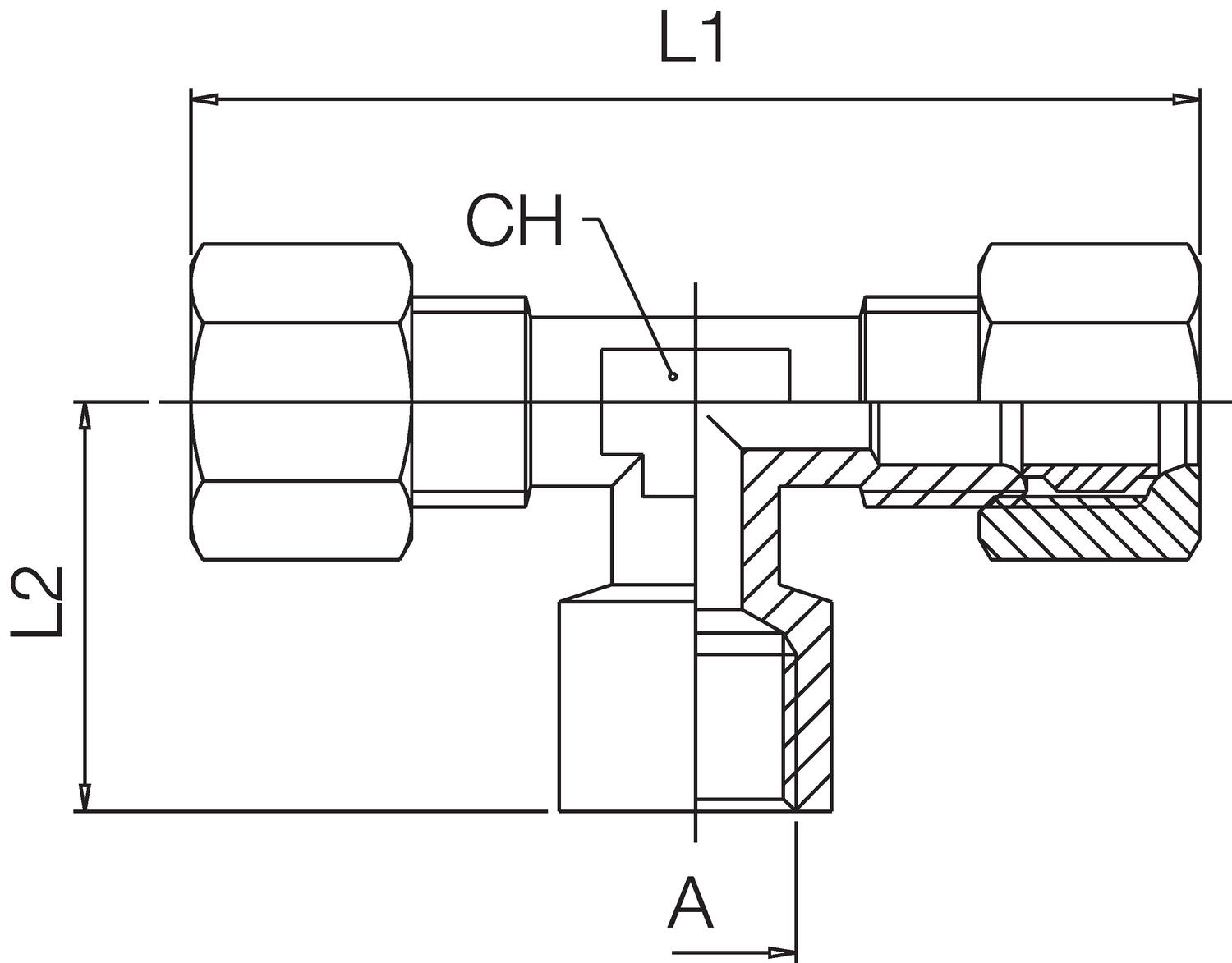

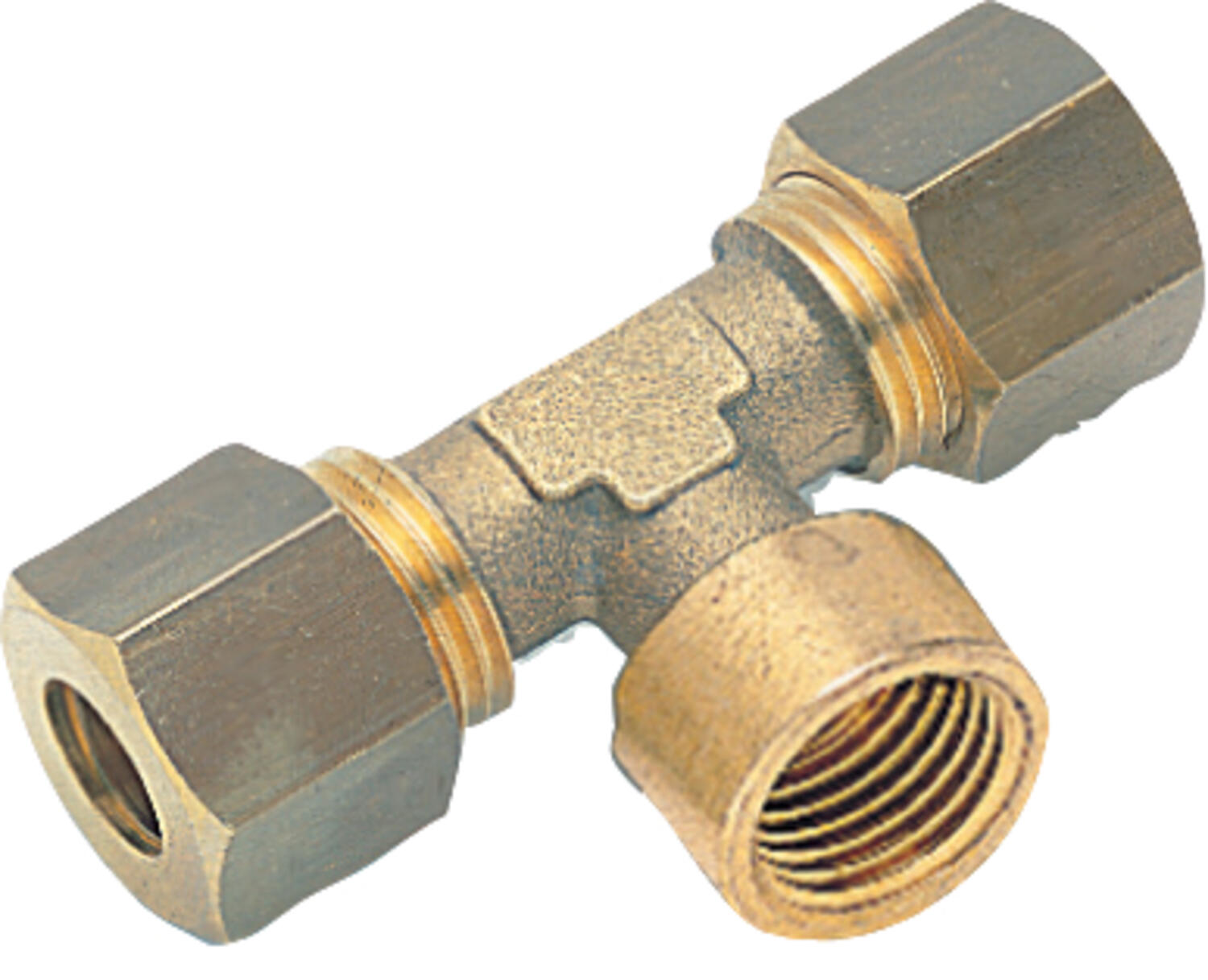

13240 T-csatlakozó, belső kúpos menet a központi csövön

Rendelési szám	Tömlő/cső	A	L1	L2	CH	Csom.
13240 4-1/8	4	1/8	45,0	18,0	8	50
13240 6-1/8	6	1/8	47,5	19,5	9	50
13240 6-1/4	6	1/4	56,0	24,5	13	50
13240 8-1/8	8	1/8	57,0	19,5	12	50
13240 8-1/4	8	1/4	59,0	24,5	13	50
13240 10-1/4	10	1/4	64,0	24,5	13	25
13240 10-3/8	10	3/8	58,0	26,0	14	25
13240 10-1/2	10	1/2	69,0	26,0	15	25
13240 12-1/4	12	1/4	69,0	25,5	14	25
13240 12-3/8	12	3/8	69,0	26,0	14	25
13240 12-1/2	12	1/2	70,0	26,0	15	25
13240 14-1/2	14	1/2	77,0	30,0	18	25
13240 15-1/2	15	1/2	77,0	30,0	18	25
13240 16-1/2	16	1/2	77,0	28,5	17	10
13240 18-1/2	18	1/2	81,0	28,0	20	10
13240 18-3/4	18	3/4	81,0	34,0	20	10

Kiegészítők

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

ÚSZÓKAPCSOLÓ GYÁRTÓ

A Tecnoplastic egy 1994-ben alapított olasz gyártó cég, amely úszókapcsolókat és ivóvízszűrőket kínál. A gyártás egy Velence melletti üzemben zajlik.

Termékhírek

AZ EMERSON ÚJ, NAGY ÁTFOLYÁSÚ MÁGNESSZELEPEI NÖVELIK A MEGBÍZHATÓSÁGOT ÉS A MŰKÖDÉSI HATÉKONYSÁGOT

Az Emerson ASCO™ márkájú 327C sorozatú mágnesszelepek közvetlen működésű, nagy átfolyású kialakítással rendelkeznek a kiváló áramlásszabályozási teljesítmény és üzembiztonság érdekében.

Változatok	Csatlakozás	Külső tömlőátmérő	Nyomástartomány max. értéke
T-idom 3 x 4 mm csőhöz Cikkszám 13200 4 Másolva		4 mm	148,4 bar
T-idom 3 x 6 mm csőhöz Cikkszám 13200 6 Másolva		6 mm	148,4 bar
T-idom 3 x 8 mm csőhöz Cikkszám 13200 8 Másolva		8 mm	133,6 bar
T-idom 3 x 10 mm csohöz Cikkszám 13200 10 Másolva		10 mm	94 bar
T-idom 3 x 12 mm csőhöz Cikkszám 13200 12 Másolva		12 mm	74,2 bar
T-adapter 3 x 14 mm-es csohöz Cikkszám 13200 14 Másolva		14 mm	99 bar
T-idom 3 x 15 mm csohöz Cikkszám 13200 15 Másolva		15 mm	94 bar
T-idom 3 x 16 mm csohöz Cikkszám 13200 16 Másolva		16 mm	94 bar
T-adapter 3 x 18 mm-es csőhöz Cikkszám 13200 18 Másolva		18 mm	133,6 bar
T-adapter 3 x 22 mm-es csőhöz Cikkszám 13200 22 Másolva		22 mm	69,3 bar
T-adapter 4 mm-es csőhöz és G1/8" külső menethez Cikkszám 13220 4-1/8 Másolva	G1/8	4 mm	148,4 bar
Külső menetes T-adapter, középső csatl., 6 mm–1/8" roppantógyűrűs csatlakozó Cikkszám 13220 6-1/8 Másolva	G1/8	6 mm	148,4 bar
T-adapter 6 mm-es csőhöz és G1/4" külső menethez Cikkszám 13220 6-1/4 Másolva	G1/4	6 mm	148,4 bar
T-adapter 8 mm-es csőhöz és G1/8" külső menethez Cikkszám 13220 8-1/8 Másolva	G1/8	8 mm	133,6 bar
ROPPANTÓGYŰRŰS CSATLAKOZÓ T-IDOM Cikkszám 13220 8-1/4 Másolva	G1/4	8 mm	133,6 bar
T-adapter 8 mm-es csőhöz és G3/8" külső menethez Cikkszám 13220 8-3/8 Másolva	G3/8"	8 mm	133,6 bar
T-adapter 10 mm-es csőhöz és G1/4" külső menethez Cikkszám 13220 10-1/4 Másolva	G1/4	10 mm	94 bar
T-adapter 10 mm-es csőhöz és G3/8" külső menethez Cikkszám 13220 10-3/8 Másolva	G3/8"	10 mm	94 bar
T-adapter 10 mm-es csőhöz és G1/2" külső menethez Cikkszám 13220 10-1/2 Másolva	G1/2"	10 mm	94 bar
Külső menetes T-adapter középső csatlakozása: G1/4". 12 mm Cikkszám 13220 12-1/4 Másolva	G1/4	12 mm	74,2 bar
Külső menetes T-adapter középső csatlakozása: G3/8". 12 mm Cikkszám 13220 12-3/8 Másolva	G3/8"	12 mm	74,2 bar
Külső menetes T-adapter, középső csatl.: 12 mm–1/2" roppantógyűrűs csatlakozó Cikkszám 13220 12-1/2 Másolva	G1/2"	12 mm	74,2 bar
T-adapter 14 mm-es csőhöz és G3/8" külső menethez Cikkszám 13220 14-3/8 Másolva	G3/8"	14 mm	99 bar
T-adapter 14 mm-es csőhöz és G1/2" külső menethez Cikkszám 13220 14-1/2 Másolva	G1/2"	14 mm	99 bar
T-adapter 15 mm-es csőhöz és G1/2" külső menethez Cikkszám 13220 15-1/2 Másolva	G1/2"	15 mm	94 bar
T-adapter 16 mm-es csőhöz és G1/2" külső menethez Cikkszám 13220 16-1/2 Másolva	G1/2"	16 mm	94 bar
T-adapter 18 mm-es csőhöz és G1/2" külső menethez Cikkszám 13220 18-1/2 Másolva	G1/2"	18 mm	69,3 bar
T-adapter 18 mm-es csőhöz és G3/4" külső menethez Cikkszám 13220 18-3/4 Másolva	G3/4"	18 mm	69,3 bar
Külső menetes T-adapter középső csatlakozása: G3/4". 22 mm Cikkszám 13220 22-3/4 Másolva	G3/4"	22 mm	69,3 bar
T-adapter 4 mm-es csőhöz és G1/8" külső menethez Cikkszám 13230 4-1/8 Másolva	G1/8	4 mm	148,4 bar
ROPPANTÓGYŰRŰS CSATLAKOZÓ T-IDOM Cikkszám 13230 6-1/8 Másolva	G1/8	6 mm	148,4 bar
T-adapter 6 mm-es csőhöz és G1/4" külső menethez Cikkszám 13230 6-1/4 Másolva	G1/4	6 mm	148,4 bar
T-adapter 8 mm-es csőhöz és G1/8" külső menethez Cikkszám 13230 8-1/8 Másolva	G1/8	8 mm	133,6 bar
ROPPANTÓGYŰRŰS CSATLAKOZÓ T-IDOM Cikkszám 13230 8-1/4 Másolva	G1/4	8 mm	133,6 bar
T-adapter 8 mm-es csőhöz és G3/8" külső menethez Cikkszám 13230 8-3/8 Másolva	G3/8"	8 mm	133,6 bar
T-adapter 8 mm-es csőhöz és G1/4" külső menethez Cikkszám 13230 10-1/4 Másolva	G1/4	8 mm	133,6 bar
T-adapter 10 mm-es csőhöz és G3/8" külső menethez Cikkszám 13230 10-3/8 Másolva	G3/8"	10 mm	94 bar
T-adapter 12 mm-es csőhöz és G3/8" külső menethez Cikkszám 13230 12-3/8 Másolva	G3/8"	12 mm	74,2 bar
T-adapter 12 mm-es csőhöz és G1/2" külső menethez Cikkszám 13230 12-1/2 Másolva	G1/2"	12 mm	74,2 bar
T-adapter 14 mm-es csőhöz és G1/2" külső menethez Cikkszám 13230 14-1/2 Másolva	G1/2"	14 mm	99 bar
Belső menetes T-adapter 4 mm-es csőhöz, középső csatlakozás: G1/8" Cikkszám 13240 4-1/8 Másolva	G1/8	4 mm	148,4 bar
Belső menetes T-adapter középső csatlakozása: G1/8", 6 mm Cikkszám 13240 6-1/8 Másolva	G1/8	6 mm	148,4 bar
Belső menetes T-adapter 6 mm-es csőhöz, középső csatlakozás: G1/4" Cikkszám 13240 6-1/4 Másolva	G1/4	6 mm	148,4 bar
Belső menetes T-adapter 8 mm-es csőhöz, középső csatlakozás: G1/8" Cikkszám 13240 8-1/8 Másolva	G1/8	8 mm	133,6 bar
Belső menetes T-adapter középső csatlakozása: G1/4", 8 mm Cikkszám 13240 8-1/4 Másolva	G1/4	8 mm	133,6 bar
"Belső menetes T-adapter, középső csatlakozás: G1/4", 10 mm Cikkszám 13240 10-1/4 Másolva	G1/4	10 mm	94 bar
Belső menetes T-adapter 10 mm-es csőhöz, középső csatlakozás: G3/8" Cikkszám 13240 10-3/8 Másolva	G3/8"	10 mm	94 bar
T-adapter 10 mm-es csőhöz és G1/2 belső menethez Cikkszám 13240 10-1/2 Másolva	G1/2"	10 mm	94 bar
"Belső menetes T-adapter, középső csatlakozás: G1/4", 12 mm Cikkszám 13240 12-1/4 Másolva	G1/4	12 mm	74,2 bar
Belső menetes T-adapter 12 mm-es csőhöz, középső csatlakozás: G3/8" Cikkszám 13240 12-3/8 Másolva	G3/8"	12 mm	74,2 bar
Belső menetes T-adapter 12 mm-es csőhöz, középső csatlakozás: G1/2" Cikkszám 13240 12-1/2 Másolva	G1/2"	12 mm	74,2 bar
Belső menetes T-adapter 14 mm-es csőhöz, középső csatlakozás: G1/2" Cikkszám 13240 14-1/2 Másolva	G1/2"	14 mm	99 bar
Belső menetes T-adapter 15 mm-es csőhöz középső csatlakozás: G1/2" Cikkszám 13240 15-1/2 Másolva	G1/2"	15 mm	94 bar
Belső menetes T-adapter 18 mm-es csőhöz, középső csatlakozás: G1/2" Cikkszám 13240 18-1/2 Másolva	G1/2"	18 mm	69,3 bar
Belső menetes T-adapter 16 mm-es csőhöz, középső csatlakozás: G1/2" Cikkszám 13240 16-1/2 Másolva	G1/2"	16 mm	94 bar
Belső menetes T-adapter 18 mm-es csőhöz, középső csatlakozás: G3/4" Cikkszám 13240 18-3/4 Másolva	G3/4"	18 mm	69,3 bar
