AIGNEP

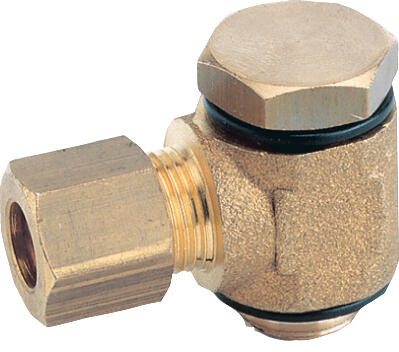

Sárgaréz banjo csatlakozó, szorítógyűrűs
13 000 Sorozat
Anyag | Sárgaréz |
Közeg | Levegő, semleges gázok és vákuum |
Cső típusa | Réz, acél, vas, alumínium, sárgaréz stb. |
Menet | Kúpos az ISO 7.1, BS21, DIN 2999 szerint |
Átmérő | Ajánlott |
Ø 4 | 148 bar |
Ø 6 | 148 bar |
Ø 8 | 128 bar |
Ø 10 | 178 bar |
Ø 12 | 148 bar |
Ø 14 | 113 bar |
Ø 16 | 74 bar |
Ø 18 | 59 bar |
Ø 22 | 39 bar |
Banjo csatlakozás

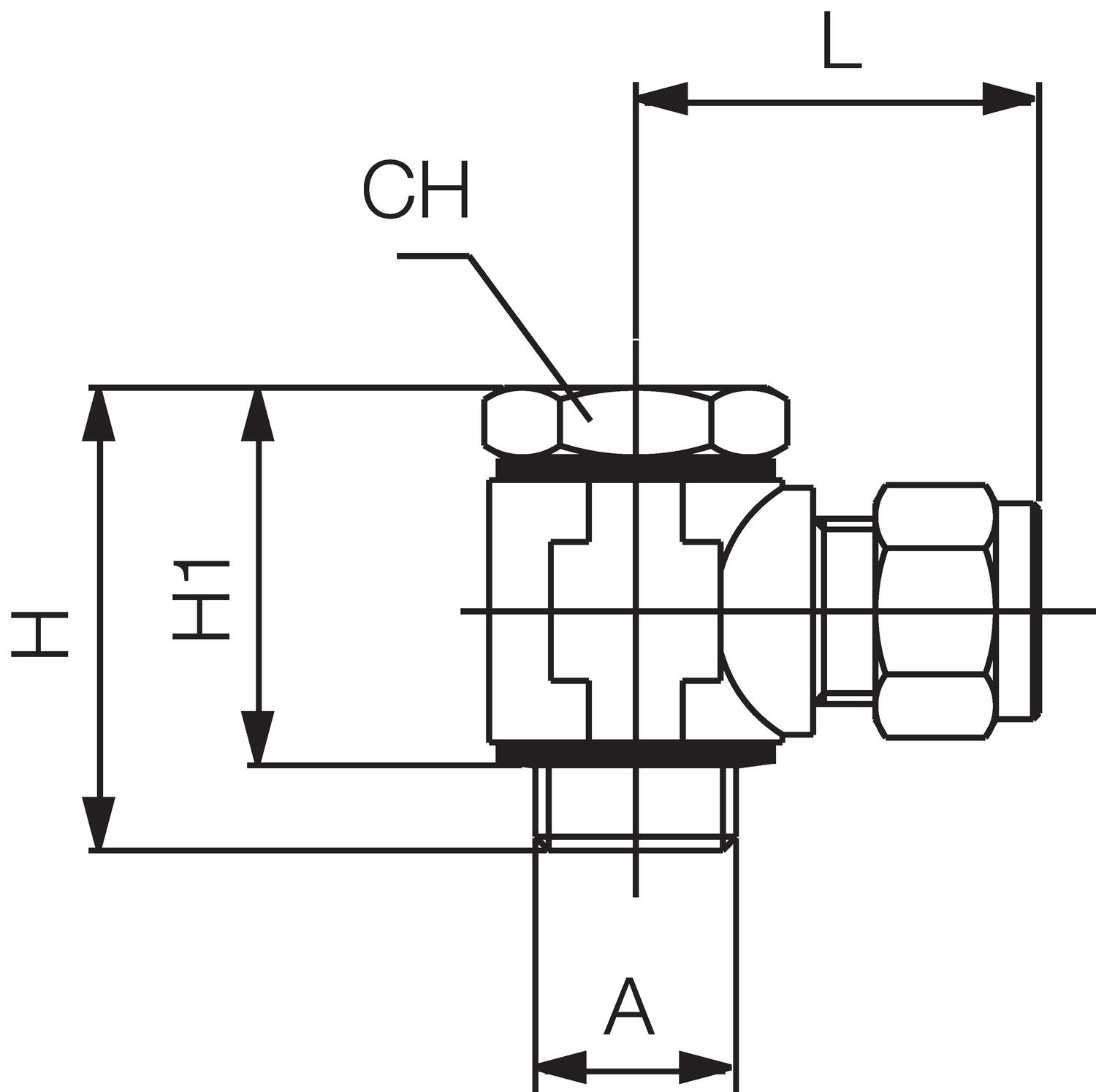

13550 Különálló banjo, külső hengeres menet | |
|
|
Rendelési szám | Tömlő/cső | A | L | H | H1 | CH | Csom. |

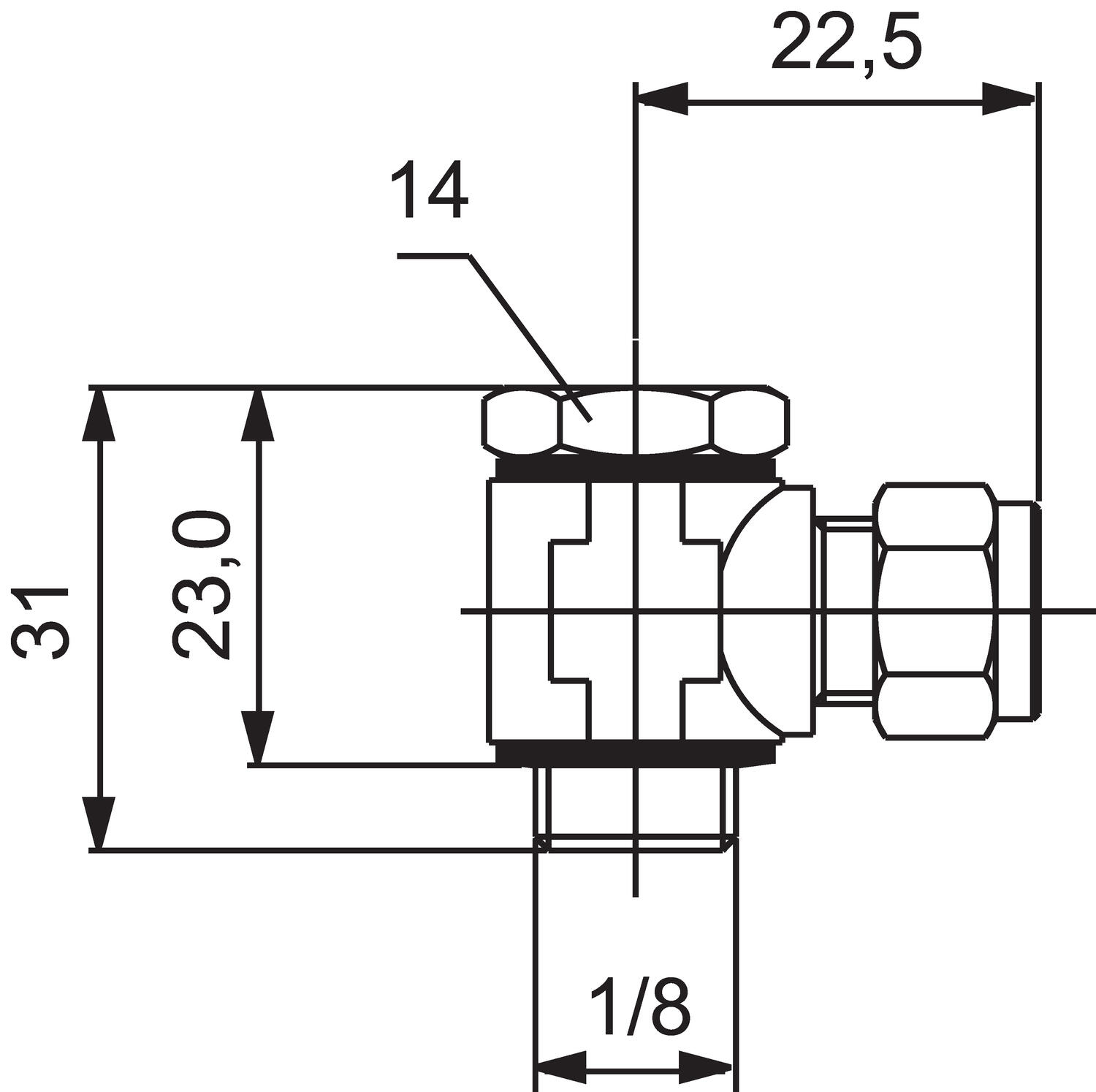

13550 4-1/8 | 4 | 1/8 | 22,5 | 31 | 23,0 | 14 | 25 |
13550 6-1/8 | 6 | 1/8 | 23,5 | 31 | 23,0 | 14 | 25 |
13550 6-1/4 | 6 | 1/4 | 26,5 | 32 | 23,5 | 17 | 25 |
13550 8-1/8 | 8 | 1/8 | 28,5 | 31 | 23,0 | 14 | 25 |
13550 8-1/4 | 8 | 1/4 | 28,5 | 32 | 23,5 | 17 | 25 |
13550 8-3/8 | 8 | 3/8 | 30,0 | 36 | 26,5 | 19 | 25 |
13550 10-1/4 | 10 | 1/4 | 32,5 | 32 | 23,5 | 17 | 25 |
13550 10-3/8 | 10 | 3/8 | 32,5 | 36 | 26,5 | 19 | 25 |
13550 14-1/4 | 14 | 1/4 | 36,5 | 44 | 36,5 | 17 | 25 |
13550 14-3/8 | 14 | 3/8 | 36,5 | 46 | 37,0 | 22 | 25 |
13550 14-1/2 | 14 | 1/2 | 36,5 | 49 | 38,0 | 24 | 10 |
13550 22-3/4 | 22 | 3/4 | 46,0 | 64 | 52,0 | 32 | 10 |
- Hőmérséklet tartomány - 60 és + 300 ° C között
- Víz, olaj és sűrített levegő esetén
- Rögzítőgyűrű, hüvely és test a sárgarézben
Kiválasztott változat
Műszaki adatok
| Anyacsavar anyaga | Sárgaréz |
|---|---|
| Csatlakozás | G1/8 |
| Kiszerelés | 10 pc |
| Kivitel | B |
| Külső tömlőátmérő | 4 mm |
| Közegek | Víz, olaj, sűrített levegő |
| Max. üzemi hőmérséklet | 80 °C |
| Min. üzemi hőmérséklet | -60 °C |
| Nyomástartomány max. értéke | 148,4 bar |
| Nyomástartomány min. értéke | 0 bar |
| O-gyűrű anyaga | NBR |
| Test anyaga | Sárgaréz |
| Tömlőminőség | Rézcső, vascső, acélcső, alumíniumcső, sárgarézcső, PA-tömlő |
Letöltések
Termékleírás
Anyag | Sárgaréz |
Közeg | Levegő, semleges gázok és vákuum |
Cső típusa | Réz, acél, vas, alumínium, sárgaréz stb. |
Menet | Kúpos az ISO 7.1, BS21, DIN 2999 szerint |
Átmérő | Ajánlott |
Ø 4 | 148 bar |
Ø 6 | 148 bar |
Ø 8 | 128 bar |
Ø 10 | 178 bar |
Ø 12 | 148 bar |
Ø 14 | 113 bar |
Ø 16 | 74 bar |
Ø 18 | 59 bar |
Ø 22 | 39 bar |
Banjo csatlakozás
13550 Különálló banjo, külső hengeres menet | |
|
|
Rendelési szám | Tömlő/cső | A | L | H | H1 | CH | Csom. |
13550 4-1/8 | 4 | 1/8 | 22,5 | 31 | 23,0 | 14 | 25 |
13550 6-1/8 | 6 | 1/8 | 23,5 | 31 | 23,0 | 14 | 25 |
13550 6-1/4 | 6 | 1/4 | 26,5 | 32 | 23,5 | 17 | 25 |
13550 8-1/8 | 8 | 1/8 | 28,5 | 31 | 23,0 | 14 | 25 |
13550 8-1/4 | 8 | 1/4 | 28,5 | 32 | 23,5 | 17 | 25 |
13550 8-3/8 | 8 | 3/8 | 30,0 | 36 | 26,5 | 19 | 25 |
13550 10-1/4 | 10 | 1/4 | 32,5 | 32 | 23,5 | 17 | 25 |
13550 10-3/8 | 10 | 3/8 | 32,5 | 36 | 26,5 | 19 | 25 |
13550 14-1/4 | 14 | 1/4 | 36,5 | 44 | 36,5 | 17 | 25 |
13550 14-3/8 | 14 | 3/8 | 36,5 | 46 | 37,0 | 22 | 25 |
13550 14-1/2 | 14 | 1/2 | 36,5 | 49 | 38,0 | 24 | 10 |
13550 22-3/4 | 22 | 3/4 | 46,0 | 64 | 52,0 | 32 | 10 |
