HERGA

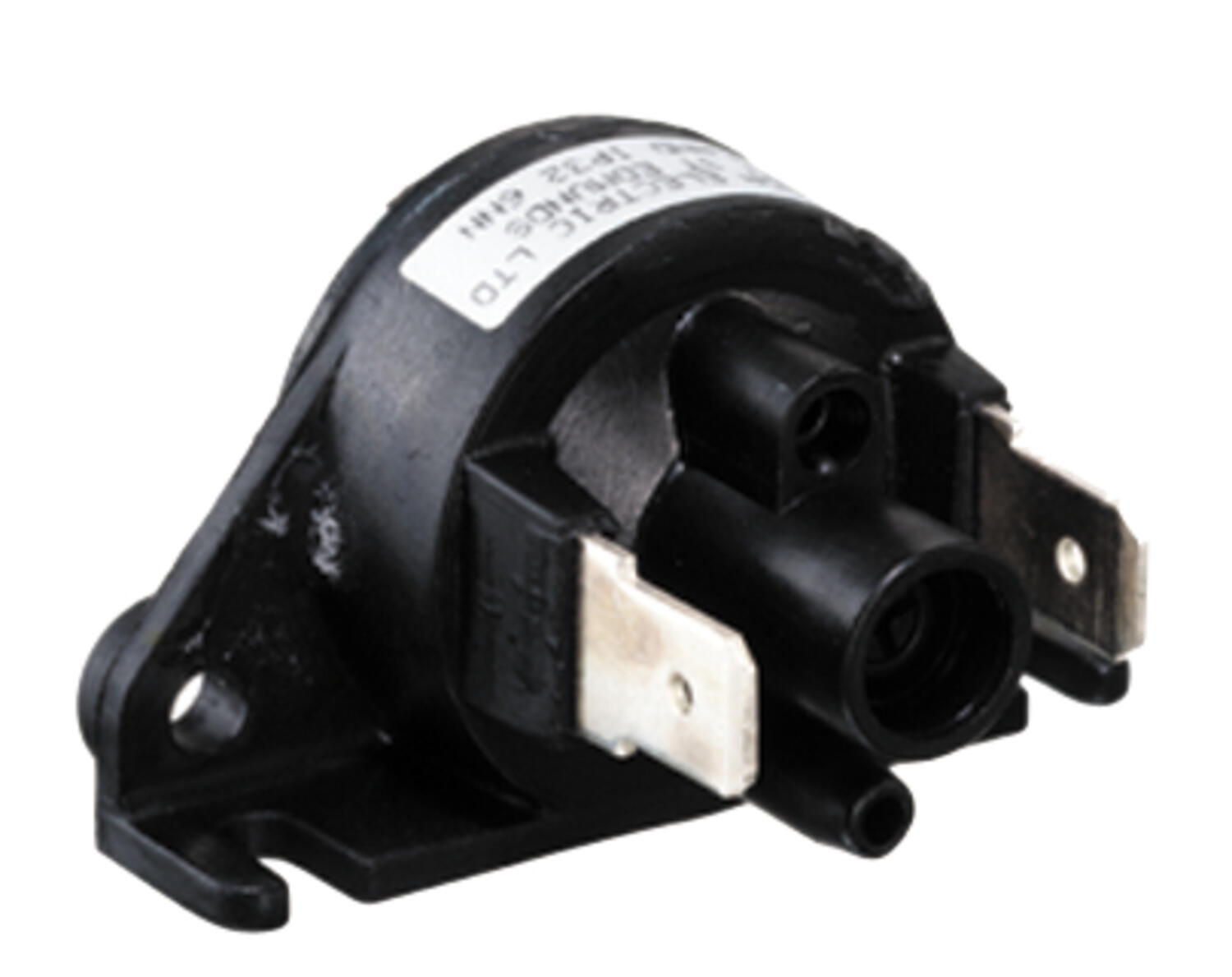

Nyomáskapcsoló, levegőre 6753
6753 Sorozat

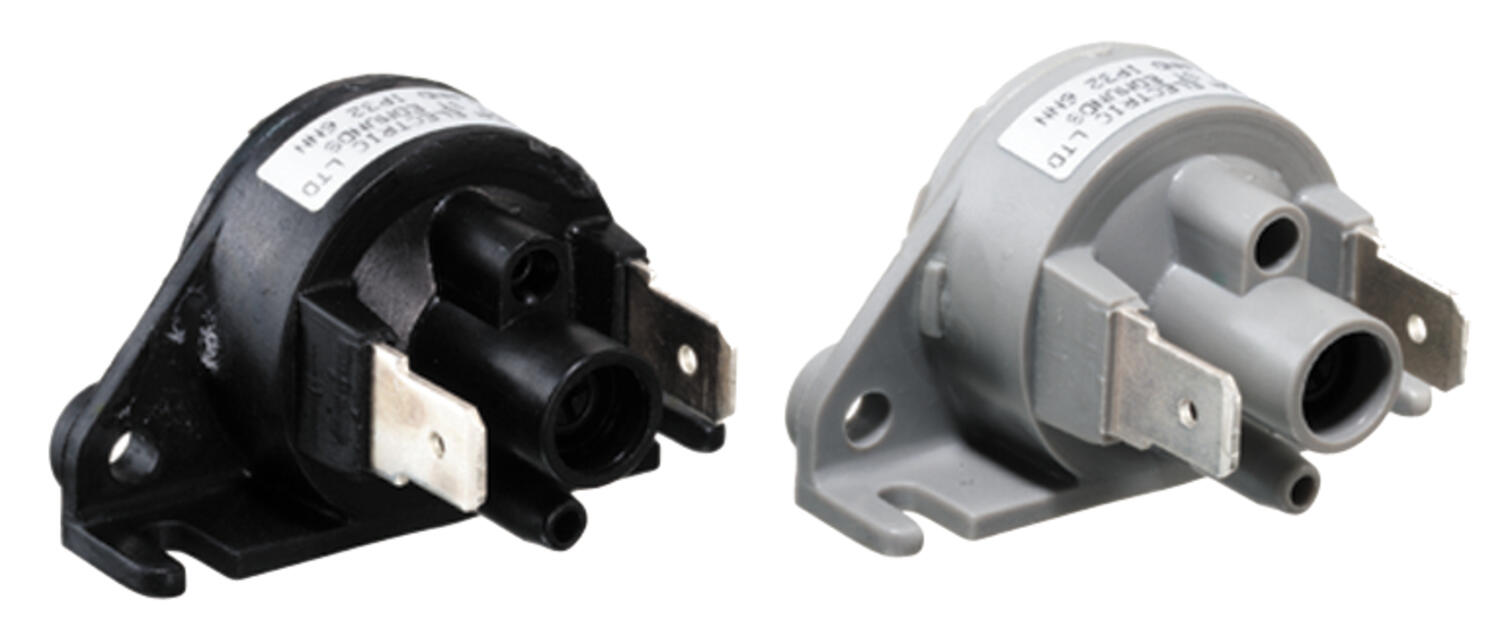

Kisméretű, egyetlen műanyag figyelőegység az alacsony nyomású levegős alkalmazásokban a túlnyomáshoz és vákuumhoz. Differenciális nyomáskapcsolóként is működik. A figyelőegység például a légszűrők felügyeletére is használható. A hőmérséklet és a légköri nyomásváltozások kompenzálására állítható "légzési lyukkal" rendelkezik.
Bekötés
| A = Csatlakozás |
|
|
Záró funkció emelkedő nyomás mellett: | Csatlakoztassa a „B”-hez, és állítsa be az „S” csavart normál nyitott állásba |
Megszakító funkció emelkedő nyomás mellett: | Csatlakoztassa az „A”-hoz, és állítsa be az „S” csavart normál zárt állásba |
Záró funkció nyomásesés mellett: | Csatlakoztassa az „A”-hoz, és állítsa be az „S” csavart normál nyitott állásba |
Megszakító funkció nyomásesés mellett: | Csatlakoztassa a „B”-hez, és állítsa be az „S” csavart normál zárt állásba |
- Kompakt
- Alacsony nyomás / vákuum esetén
- A nyomáskülönbség
Kiválasztott változat
Nyomáskapcsoló, 2,5–40 mBar (5,6)), NO, szivárgási sz.
Cikkszám
Kiválasztott változat
Műszaki adatok
| Anyag | Üvegszál-erősítésű nejlon |
|---|---|
| Elektromos csatlakozás | Villa (AMP 6,3x0,8 mm) |
| Érintkezési funkció | Normál esetben nyitva |
| Érintkező max. teljesítménye | 0,5 A |
| Folyamatcsatlakozás | Tömlőcsatlakozás, 4 mm |
| Funkció | Váltókapcsoló |
| Jóváhagyások | CE |
| Lökésszerű nyomás | 1 bar |
| Max. feszültség, AC | 250 V |
| Max. üzemi hőmérséklet | 40 °C |
| Membrán anyaga | Neoprén |
| Min. üzemi hőmérséklet | -5 °C |
| Nyomástartomány max. értéke | 40 bar |
|---|---|
| Nyomástartomány min. értéke | 2,5 bar |
| Nyomócsonk | 4 mm-es csőcsatlakozás |
| Pressure type | Differenstryck |
| Test anyaga | Hőre lágyuló műanyag |
| Type Pressure Switch | Low pressure |
| Tömeg | 10 g |
| Várható mechanikai élettartam | 10 000 000 átváltás |
| Üzemi tartomány max. értéke | 40 mbar |
| Üzemi tartomány min. értéke | 2,5 mbar |
Termékleírás
Kisméretű, egyetlen műanyag figyelőegység az alacsony nyomású levegős alkalmazásokban a túlnyomáshoz és vákuumhoz. Differenciális nyomáskapcsolóként is működik. A figyelőegység például a légszűrők felügyeletére is használható. A hőmérséklet és a légköri nyomásváltozások kompenzálására állítható "légzési lyukkal" rendelkezik.
Bekötés
| A = Csatlakozás |
|
|
Záró funkció emelkedő nyomás mellett: | Csatlakoztassa a „B”-hez, és állítsa be az „S” csavart normál nyitott állásba |
Megszakító funkció emelkedő nyomás mellett: | Csatlakoztassa az „A”-hoz, és állítsa be az „S” csavart normál zárt állásba |
Záró funkció nyomásesés mellett: | Csatlakoztassa az „A”-hoz, és állítsa be az „S” csavart normál nyitott állásba |
Megszakító funkció nyomásesés mellett: | Csatlakoztassa a „B”-hez, és állítsa be az „S” csavart normál zárt állásba |
