Erőmérő cella, analóg jelátalakítóval 200kN-ig

F5301 Sorozat

A WIKA F5301 kompakt erőátalakító csavarok és tengelycsapok helyettesítésére, terhelések folyamatos mérésére gépekben, járművekben, emelőberendezésekben és darukban. Rozsdamentes acél kivitele IP67 védettségű, vékonyréteg-technológiájú mérőcellája jól tűri az ütést és a rezgést, hosszú távon stabil. Az 5 és 200 kilonewton közötti erőtartományhoz 1 vagy 2 százalékos pontosság és erősített, 4–20 mA-es vagy 0–10 V-os kimenet választható.

A nyomás tartománya 0 ... 5 és 0 ... 50 kN
Rozsdamentes acél
Pontosság 2% vagy 1%
Analóg kimeneti jel
ATEX kialakítás

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Anyag	Rozsdamentes acél
Elektromos csatlakozás	M12x1 4 pólusú
Frekvenciaterhelés	N.L. ±50%-a a DIN 50100-nak megfelelően
Hiszterézis	0,2 %
Hőmérséklet-eltérés	±0,2%/10 K a nullaponthoz és mérőfeszültséghez
IP-osztály	IP67
Jelkimenetek	4–20 mA
Max. eltérés	<1%
Max. tápfeszültség, DC	30 V DC
Max. tárolási hőmérséklet	85 °C
Max. üzemi hőmérséklet	80 °C

Méréstechnológia	Vékony rétegű mérőcella
Min. tápfeszültség, DC	10 V DC
Min. tárolási hőmérséklet	-40 °C
Min. üzemi hőmérséklet	-40 °C
Tartósfolyás	N.L. ≤0,1%-a 30 perc után
Teljesítménytartomány max. értéke	5 kN
Teljesítménytartomány min. értéke	0
Túlterhelés	N.L. 150%-a megengedett
Válaszidő	1 ms

Letöltések

F5301 web.pdf

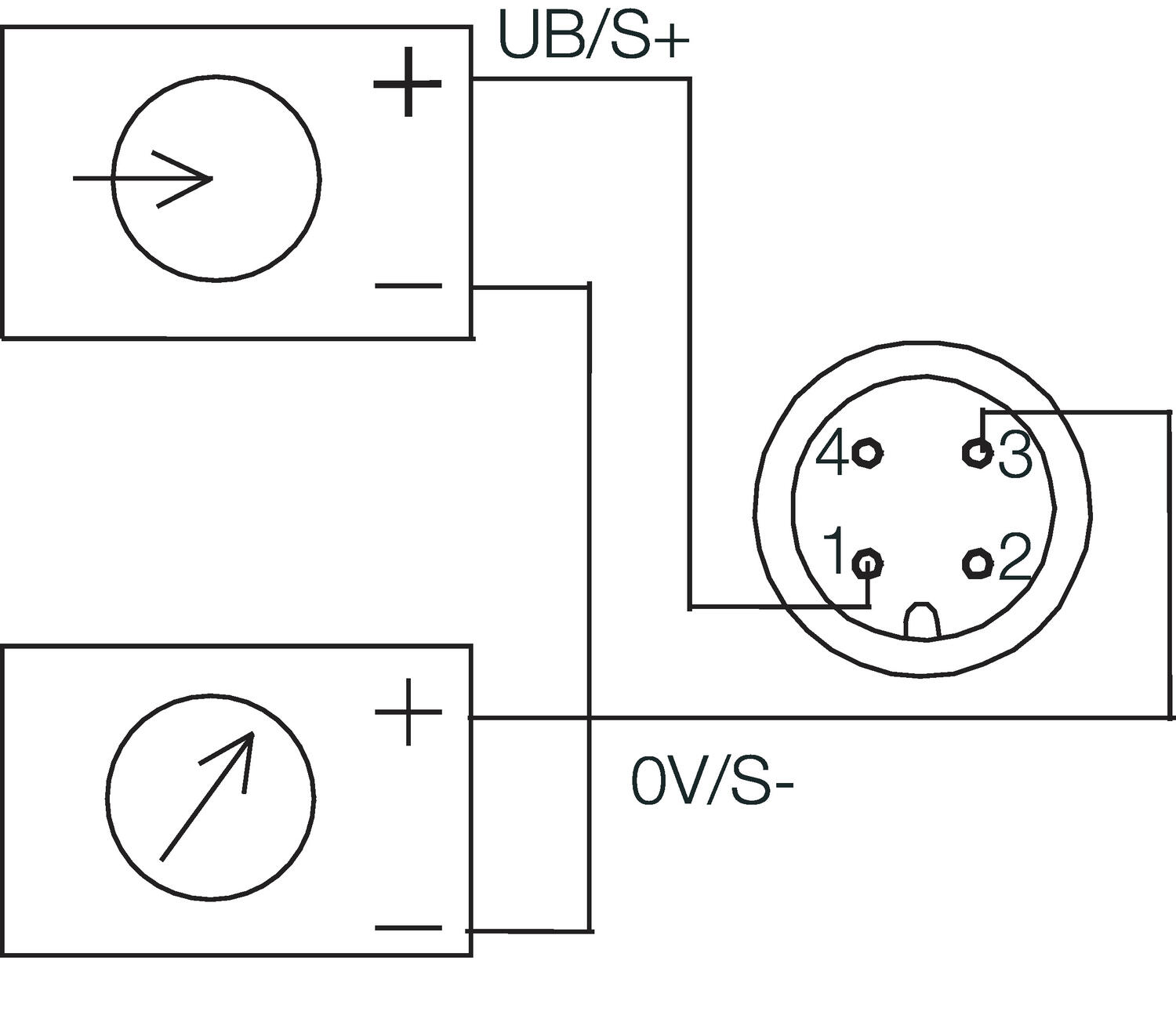

Mérések és kapcsolatok

Termékleírás

Kompakt erőmérő, amelyet arra terveztek, hogy lehetővé tegye a csavarok és a tengelycsapok cseréjét, valamint biztosítsa a terhelések és erők folyamatos mérését az alkalmazásban. A terhelőcsap 4–20 mA-es vagy 0–10 V-os beépített erősített kimeneti jelet kap. Állítható váltópontokkal is kapható. A robusztus vékonyrétegű technológiával ellátott mérőcella hosszú élettartamot, hosszú távú stabilitást és jó ütés- és rezgésállóságot biztosít. Standard M12-es elektromos csatlakozás a könnyű szereléshez. Tengelycsapként történő felhasználásra pl. gépekben, járművekben, rakodógépekben, emelőberendezésekben, darukon és felvonókban. Az erőmérő rozsdamentes acélból készül, aminek köszönhetően rendkívül erős, és ellenáll a maró és korrozív környezet hatásainak. Az erőmérő cella megfelel az IP67 védelmi osztálynak.

Speciális kivitel

CANopen kivitel
SIL3-jóváhagyott 2 csatornás PC-vezérléssel
2 átváltós kimeneti jel, PNP alt. NPN
Alternatív méretek és rögzítések
Redundáns rendszer a fokozott biztonság érdekében
Alternatív elektromos csatlakozások, kimeneti jelek és pontosság
EX-minősítésű kivitel

Kiegészítők

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

ÚSZÓKAPCSOLÓ GYÁRTÓ

A Tecnoplastic egy 1994-ben alapított olasz gyártó cég, amely úszókapcsolókat és ivóvízszűrőket kínál. A gyártás egy Velence melletti üzemben zajlik.

Termékhírek

AZ EMERSON ÚJ, NAGY ÁTFOLYÁSÚ MÁGNESSZELEPEI NÖVELIK A MEGBÍZHATÓSÁGOT ÉS A MŰKÖDÉSI HATÉKONYSÁGOT

Az Emerson ASCO™ márkájú 327C sorozatú mágnesszelepek közvetlen működésű, nagy átfolyású kialakítással rendelkeznek a kiváló áramlásszabályozási teljesítmény és üzembiztonság érdekében.

Változatok	Jelkimenetek	Max. eltérés	Min. tápfeszültség, DC	Teljesítménytartomány max. értéke
Csapcella, 0–5 kN, 4–20 mA, 1% Cikkszám F53011350001 Másolva	4–20 mA	<1%	10 V DC	5 kN
Csapcella, 0–5 kN, 4–20 mA, 2% Cikkszám F53011350002 Másolva	4–20 mA	<2%	10 V DC	5 kN
Csapcella, 0–5 kN, 0–10 V DC, 2% Cikkszám F53011350003 Másolva	0–10 V	<2%	14 V DC	5 kN
Csapcella, 0–5 kN, 0–10 V, 0,5% Cikkszám F53011350006 Másolva	0–10 V	<1%	14 V DC	5 kN
Csapcella, 0–10 kN, 4–20 mA, 2% Cikkszám F53011410001 Másolva	4–20 mA	<2%	10 V DC	10 kN
Csapcella, 0–10 kN, 4–20 mA, 0,5% Cikkszám F53011410002 Másolva	4–20 mA	<1%	10 V DC	10 kN
Csapcella, 0–10 kN, 0–10 V, 0,5% Cikkszám F53011410008 Másolva	0–10 V	<1%	14 V DC	10 kN
Csapcella, 0–10 kN, 0–10 V Cikkszám F53011410111 Másolva	0–10 V	<2%	14 V DC	10 kN
Csapcella, 0–20 kN, 4–20 mA, 2% Cikkszám F53011420002 Másolva	4–20 mA	<2%	10 V DC	20 kN
Csapcella, 0–20 kN, 4–20 mA, 0,5% Cikkszám F53011420007 Másolva	4–20 mA	<1%	10 V DC	20 kN
Csapcella, 0–20 kN, 0–10 V, 0,5% Cikkszám F53011420008 Másolva	0–10 V	<1%	14 V DC	20 kN
Csapcella, 0–20 kN, 0–10 V Cikkszám F53011420112 Másolva	0–10 V	<2%	14 V DC	20 kN
Csapcella, 0–30 kN, 4–20 mA, 2% Cikkszám F53011430001 Másolva	4–20 mA	<2%	10 V DC	30 kN
Csapcella, 0–30 kN, 0–10 V Cikkszám F53011430005 Másolva	0–10 V	<2%	14 V DC	30 kN
Csapcella, 0–30 kN, 0–10 V, 0,5% Cikkszám F53011430008 Másolva	0–10 V	<1%	14 V DC	30 kN
Csapcella, 0–30 kN, 4–20 mA, 0,5% Cikkszám F53011430011 Másolva	4–20 mA	<1%	10 V DC	30 kN
Csapcella, 0–50 kN, 0–10 V Cikkszám F53011450006 Másolva	0–10 V	<2%	14 V DC	50 kN
Csapcella, 0–50 kN, 0–10 V, 0,5% Cikkszám F53011450010 Másolva	0–10 V	<1%	14 V DC	50 kN
Csapcella, 0–50 kN, 4–20 mA, 2% Cikkszám F53011450011 Másolva	4–20 mA	<2%	10 V DC	50 kN
Csapcella, 0–50 kN, 4–20 mA, 1% Cikkszám F53011450012 Másolva	4–20 mA	<1%	10 V DC	50 kN
Csapcella, 0–100 kN, 0–10 V Cikkszám F53011510001 Másolva	0–10 V	<2%	14 V DC	100 kN
Csapcella, 0–100 kN, 4–20 mA Cikkszám F53011510005 Másolva	4–20 mA	<1%	10 V DC	100 kN
Csapcella, 0–100 kN, 0–10 V, 0,5% Cikkszám F53011510006 Másolva	0–10 V	<1%	14 V DC	100 kN
Csapcella, 0–100 kN, 4–20 mA Cikkszám F53011510011 Másolva	4–20 mA	<2%	10 V DC	100 kN
Csapcella, 0–200 kN, 0–10 V Cikkszám F53011520002 Másolva	0–10 V	<1%	14 V DC	200 kN
Csapcella, 0–200 kN, 0–10 V, 0,5% Cikkszám F53011520004 Másolva	0–10 V	<1%	14 V DC	200 kN
Csapcella, 0–200 kN, 4–20 mA, 1% Cikkszám F53011520005 Másolva	4–20 mA	<1%	10 V DC	200 kN
Csapcella, 0–200 kN, 4–20 mA, 2% Cikkszám F53011520011 Másolva	4–20 mA	<2%	10 V DC	200 kN
