WIKA

Analóg erőmérő

F2301 Modell

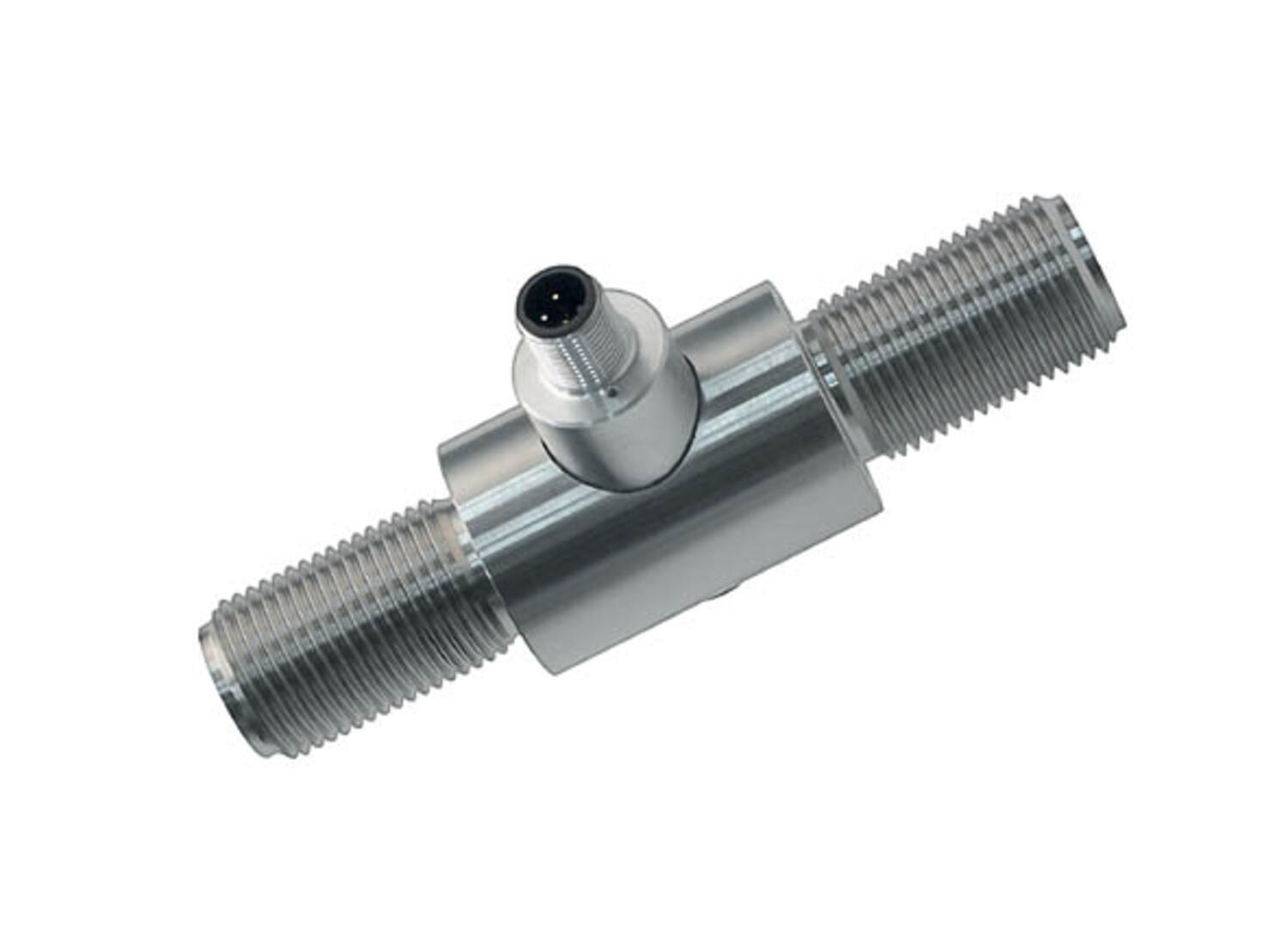

Az F2301 kompakt erőátalakító húzó- és nyomóerő, illetve ezek kombinációjának mérésére készült. Vékonyfilm mérőcellája jó hosszú távú stabilitást és ismételhetőséget biztosít. Rozsdamentes acélháza IP67 védettségű, ellenáll az ütésnek és a rezgésnek. 1-500 kN mérési tartományban, 4-20 mA vagy 0-10 V kimenettel használható gépekben, járművekben, emelőberendezésekben és darukban.

0 ... 1 és 0 ... 500 kN közötti nyomás tartomány
Beépített erősített jel, 4-20 mA vagy 0-10 VDC
Max. eltérés <0,2%
Rozsdamentes acél
Az ATEX / SIL3 opcióként

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Anyag	Rozsdamentes acél 17-7 PH
Csatlakozás	M12x1
Frekvenciaterhelés	N.L. ±50%-a a DIN 50100-nak megfelelően
Funkció	Jellemzők
Hőmérséklet-eltérés	±0,2%/10 K a nullaponthoz és mérőfeszültséghez
IP-osztály	IP67
Jeltípus	4–20 mA
Max. eltérés	<0,2%
Max. tápfeszültség, DC	30 V DC
Max. tárolási hőmérséklet	85 °C
Max. üzemi hőmérséklet	80 °C

Méréstechnológia	Vékony rétegű mérőcella
Min. tápfeszültség, DC	10 V DC
Min. tárolási hőmérséklet	-40 °C
Min. üzemi hőmérséklet	-40 °C
Tartósfolyás	N.L. ≤0,1%-a 30 perc után
Teljesítménytartomány max. értéke	1 kN
Teljesítménytartomány min. értéke	0
Túlterhelés	N.L. 150%-a megengedett
Válaszidő	1 ms

Letöltések

F2301 datasheet.pdf

Mérések és kapcsolatok

Termékleírás

Kompakt kialakítású erőmérő húzáshoz vagy nyomáshoz vagy a húzás és nyomás kombinációjához. Integrált analóg 4–20 mA vagy 0–10 V kimeneti jel vékony rétegű mérőcellával, amely jó hosszú távú stabilitást és jó ismételhetőséget biztosít, valamint jó tulajdonságokkal rendelkezik az ütés és a rezgés ellen. Standard M12-es elektromos csatlakozás a könnyű szereléshez. Pl. gépekkel, járművekkel, traktorokkal, rakodógépekkel, emelőberendezésekkel, darukkal és felvonókkal való felhasználásra. Az erőmérő rozsdamentes acélból készül, ami alkalmassá teszi a nehéz igénybevételű és agresszív környezetben történő felszerelésre. SIL3-as kivitelben kapható, ahol a személyek magassági biztonsága követelmény.

Speciális kivitel

Egyéb kimenetek, például 0,5–4,5 V arányméréses, 0–5 V egyenáram stb.
SIL3 jóváhagyással rendelkezik a Tecsis 2 csatornás PC-vezérléssel együtt
Alternatív csatlakozások és teljesítménykategóriák
EX-minősítésű kivitel

Kiegészítők

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

ÚSZÓKAPCSOLÓ GYÁRTÓ

A Tecnoplastic egy 1994-ben alapított olasz gyártó cég, amely úszókapcsolókat és ivóvízszűrőket kínál. A gyártás egy Velence melletti üzemben zajlik.

Termékhírek

AZ EMERSON ÚJ, NAGY ÁTFOLYÁSÚ MÁGNESSZELEPEI NÖVELIK A MEGBÍZHATÓSÁGOT ÉS A MŰKÖDÉSI HATÉKONYSÁGOT

Az Emerson ASCO™ márkájú 327C sorozatú mágnesszelepek közvetlen működésű, nagy átfolyású kialakítással rendelkeznek a kiváló áramlásszabályozási teljesítmény és üzembiztonság érdekében.

Változatok	Funkció	Jeltípus	Min. tápfeszültség, DC	Teljesítménytartomány max. értéke
Erőmérő, 0–1 kN, húzóerő, 4–20 mA Cikkszám F23011310001 Másolva	Jellemzők	4–20 mA	10 V DC	1 kN
Erőmérő, +/-1 kN, húzó-nyomó, 4–20 mA Cikkszám F23011310002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	1 kN
Erőmérő, +/-1 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011310003 Másolva	Húzás és megnyomás	0–10 V	14 V DC	1 kN
Erőmérő, 0–1 kN, nyomóerő, 0–10 V DC Cikkszám F23011310004 Másolva	Nyomás	0–10 V	14 V DC	1 kN
Erőmérő, 0–1 kN, húzóerő, 0–10 V Cikkszám F23011310005 Másolva	Jellemzők	0–10 V	14 V DC	1 kN
Erőmérő, 0–1 kN, nyomóerő, 4–20 mA Cikkszám F23011310006 Másolva	Nyomás	4–20 mA	10 V DC	1 kN
Erőmérő, 0–2 kN, nyomóerő, 0–10 V DC Cikkszám F23011320001 Másolva	Nyomás	0–10 V	14 V DC	2 kN
Erőmérő, +/-2 kN, húzó-nyomó, 4–20 mA Cikkszám F23011320002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	2 kN
Erőmérő, +/-2 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011320102 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	2 kN
Erőmérő, 0–2 kN, húzóerő, 4–20 mA Cikkszám F23011320003 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	2 kN
Erőmérő, 0–2 kN, húzóerő, 0–10 V DC Cikkszám F23011320004 Másolva	Jellemzők	0–10 V	14 V DC	2 kN
Erőmérő, 0–2 kN, nyomóerő, 4–20 mA Cikkszám F23011320005 Másolva	Nyomás	4–20 mA	10 V DC	2 kN
Erőmérő, +/-3 kN, húzó-nyomó, 4–20 mA Cikkszám F23011330002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	3 kN
Erőmérő, +/-3 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011330102 Másolva	Húzás és megnyomás	0–10 V	14 V DC	3 kN
Erőmérő, 0–3 kN, nyomóerő, 0–10 V DC Cikkszám F23011330001 Másolva	Nyomás	0–10 V	14 V DC	3 kN
Erőmérő, 0–3 kN, húzóerő, 0–10 V DC Cikkszám F23011330003 Másolva	Jellemzők	0–10 V	14 V DC	3 kN
Erőmérő, 0–3 kN, nyomóerő, 4–20 mA Cikkszám F23011330004 Másolva	Nyomás	4–20 mA	10 V DC	3 kN
Erőmérő, 0–3 kN, húzóerő, 4–20 mA Cikkszám F23011330005 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	3 kN
Erőmérő, +/-5 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011350102 Másolva	Húzás és megnyomás	0–10 V	14 V DC	5 kN
Erőmérő, +/-5 kN, húzó-nyomó, 4–20 mA Cikkszám F23011350002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	5 kN
Erőmérő, 0–5 kN, nyomóerő, 0–10 V DC Cikkszám F23011350004 Másolva	Nyomás	0–10 V	14 V DC	5 kN
Erőmérő, 0–5 kN, húzóerő, 4–20 mA Cikkszám F23011350005 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	5 kN
Erőmérő, 0–5 kN, nyomóerő, 4–20 mA Cikkszám F23011350006 Másolva	Nyomás	4–20 mA	10 V DC	5 kN
Erőmérő, 0–5 kN, húzóerő, 0–10 V Cikkszám F23011350007 Másolva	Jellemzők	0–10 V	14 V DC	5 kN
Erőmérő, +/-10 kN, húzó-nyomó, 4–20 mA Cikkszám F23011410002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	10 kN
Erőmérő, 0–10 kN húzóerő, 4–20 mA Cikkszám F23011410003 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	10 kN
Erőmérő, 0–10 kN húzóerő, 0–10 V DC Cikkszám F23011410004 Másolva	Jellemzők	0–10 V	14 V DC	10 kN
Erőmérő, 0–10 kN, nyomóerő, 4–20 mA Cikkszám F23011410008 Másolva	Nyomás	4–20 mA	10 V DC	10 kN
Erőmérő, 0–10 kN, nyomóerő, 0–10 V DC Cikkszám F23011410007 Másolva	Nyomás	0–10 V	14 V DC	10 kN
Erőmérő, +/-10 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011410102 Másolva	Húzás és megnyomás	0–10 V	14 V DC	10 kN
Erőmérő, 0–20 kN, nyomóerő, 4–20 mA Cikkszám F23011420001 Másolva	Nyomás	4–20 mA	10 V DC	20 kN
Erőmérő, +/-20 kN, húzó-nyomó, 4–20 mA Cikkszám F23011420002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	20 kN
Erőmérő, +/-20 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011420102 Másolva	Húzás és megnyomás	0–10 V	14 V DC	20 kN
Erőmérő, 0–20 kN, nyomóerő, 0–10 V DC Cikkszám F23011420003 Másolva	Nyomás	0–10 V	14 V DC	20 kN
Erőmérő, 0–20 kN, húzóerő, 0–10 V DC Cikkszám F23011420005 Másolva	Jellemzők	0–10 V	14 V DC	20 kN
Erőmérő, 0–20 kN, húzóerő, 4–20 mA Cikkszám F23011420008 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	20 kN
Erőmérő, +/-30 kN, húzó-nyomó, 4–20 mA Cikkszám F23011430002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	30 kN
Erőmérő, +/-30 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011430102 Másolva	Húzás és megnyomás	0–10 V	14 V DC	30 kN
Erőmérő, 0–30 kN, húzóerő, 0–10 V DC Cikkszám F23011430005 Másolva	Jellemzők	0–10 V	14 V DC	30 kN
Erőmérő, 0–30 kN, húzóerő, 4–20 mA Cikkszám F23011430006 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	30 kN
Erőmérő, 0–30 kN, nyomóerő, 0–10 V DC Cikkszám F23011430007 Másolva	Nyomás	0–10 V	14 V DC	30 kN
Erőmérő, 0–30 kN, nyomóerő, 4–20 mA Cikkszám F23011430008 Másolva	Nyomás	4–20 mA	10 V DC	30 kN
Erőmérő, +/-50 kN, húzó-nyomó, 4–20 mA Cikkszám F23011450002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	50 kN
Erőmérő, +/-50 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011450102 Másolva	Húzás és megnyomás	0–10 V	14 V DC	50 kN
Erőmérő, 0–50 kN, nyomóerő, 4–20 mA Cikkszám F23011450004 Másolva	Nyomás	4–20 mA	10 V DC	50 kN
Erőmérő, 0–50 kN, nyomóerő, 0–10 V DC Cikkszám F23011450005 Másolva	Nyomás	0–10 V	14 V DC	50 kN
Erőmérő, 0–50 kN, húzóerő, 4–20 mA Cikkszám F23011450007 Másolva	Jellemzők	4–20 mA	10 V DC	50 kN
Erőmérő, 0–50 kN, húzóerő, 0–10 V DC Cikkszám F23011450008 Másolva	Jellemzők	0–10 V	14 V DC	50 kN
Erőmérő, 0–100 kN nyomóerő, 0–10 V DC Cikkszám F23011510001 Másolva	Nyomás	0–10 V	14 V DC	100 kN
Erőmérő, 0–100 kN, 4–20 mA, HÚZÓERŐ Cikkszám F23011510002 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	100 kN
Erőmérő, 0–100 kN, húzóerő, 0–10 V DC Cikkszám F23011510003 Másolva	Jellemzők	0–10 V	14 V DC	100 kN
Erőmérő, +/-100 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011510005 Másolva	Húzás és megnyomás	0–10 V	14 V DC	100 kN
Erőmérő, 0–100 kN, nyomóerő, 4–20 mA Cikkszám F23011510007 Másolva	Nyomás	4–20 mA	10 V DC	100 kN
Erőmérő, +/-100 kN, húzó-nyomó, 4–20 mA Cikkszám F23011510009 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	100 kN
Erőmérő, 0–200 kN, húzóerő, 4–20 mA Cikkszám F23011520001 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	200 kN
Erőmérő, 0–200 kN, húzóerő, 0–10 V DC Cikkszám F23011520002 Másolva	Jellemzők	0–10 V	14 V DC	200 kN
Erőmérő, 0–200 kN, nyomóerő, 4–20 mA Cikkszám F23011520004 Másolva	Nyomás	4–20 mA	10 V DC	200 kN
Erőmérő, +/-200 kN, húzó-nyomó, 4–20 mA Cikkszám F23011520005 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	200 kN
Erőmérő, +/-200 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011520007 Másolva	Húzás és megnyomás	0–10 V	14 V DC	200 kN
Erőmérő, 0–200 kN nyomóerő, 0–10 V DC Cikkszám F23011520009 Másolva	Nyomás	0–10 V	14 V DC	200 kN
Erőmérő, +/-300 kN, húzó-nyomó, 4–20 mA Cikkszám F23011530001 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	300 kN
Erőmérő, 0–300 kN, nyomóerő, 4–20 mA Cikkszám F23011530002 Másolva	Nyomás	4–20 mA	10 V DC	300 kN
Erőmérő, 0–300 kN, húzóerő, 4–20 mA Cikkszám F23011530003 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	300 kN
Erőmérő, 0–300 kN, húzóerő, 0–10 V DC Cikkszám F23011530004 Másolva	Jellemzők	0–10 V	14 V DC	300 kN
Erőmérő, +/-300 kN, húzó-nyomó, 0–10 V DC Cikkszám F23011530006 Másolva	Húzás és megnyomás	0–10 V	14 V DC	300 kN
Erőmérő, 0–300 kN, nyomóerő, 0–10 V Cikkszám F23011530008 Másolva	Nyomás	0–10 V	14 V DC	300 kN
Erőmérő, 0–500 kN, húzóerő, 4–20 mA Cikkszám F23011550001 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	500 kN
Erőmérő, 0–500 kN, nyomóerő, 4–20 mA Cikkszám F23011550003 Másolva	Nyomás	4–20 mA	10 V DC	500 kN
Erőmérő, +/-500 kN, húzó-nyomó, 4–20 mA Cikkszám F23011550004 Másolva	Húzás és megnyomás	4–20 mA	10 V DC	500 kN
Erőmérő, 0–500 kN, húzóerő, 0–10 V DC Cikkszám F23011550005 Másolva	Jellemzők	0–10 V	14 V DC	500 kN
Erőmérő, +/-500 kN, húzó-nyomó, 0–10 V Cikkszám F23011550006 Másolva	Húzás és megnyomás	0–10 V	14 V DC	500 kN
Erőmérő, 0–500 kN, nyomóerő, 0–10 V Cikkszám F23011550008 Másolva	Nyomás	0–10 V	14 V DC	500 kN
