BROOKS INSTRUMENT
EJ DK - áramlásmérő

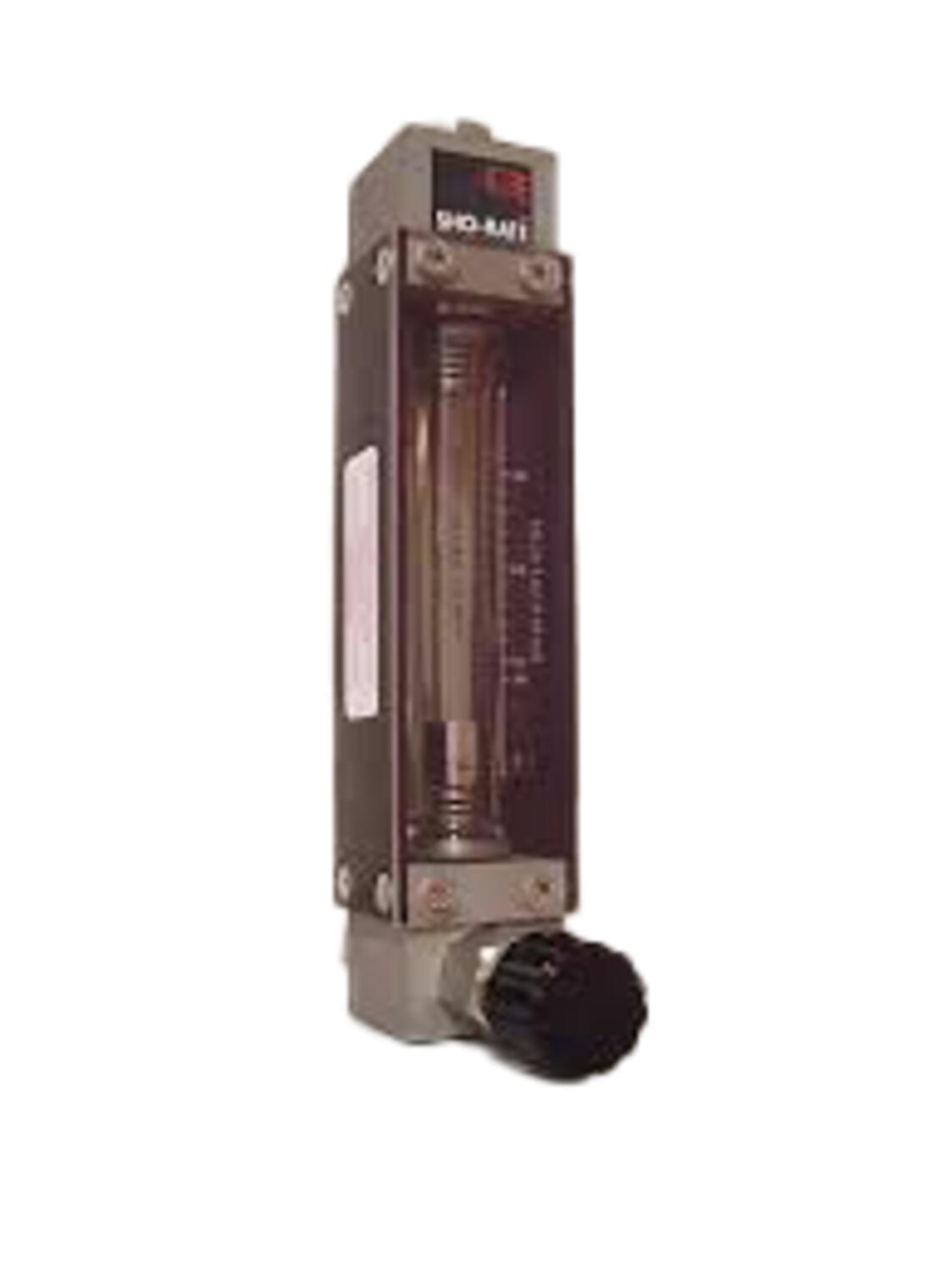

Sorozat 1250A,1255A, 1350G, 1355G, 1358

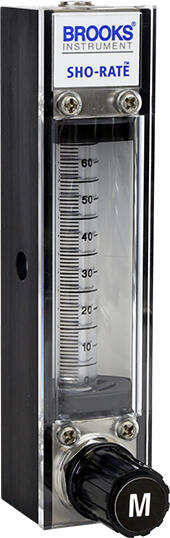

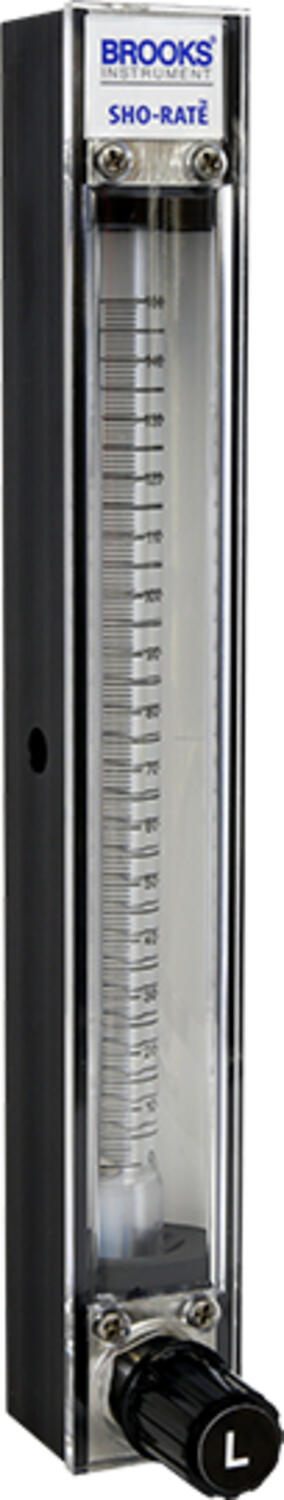

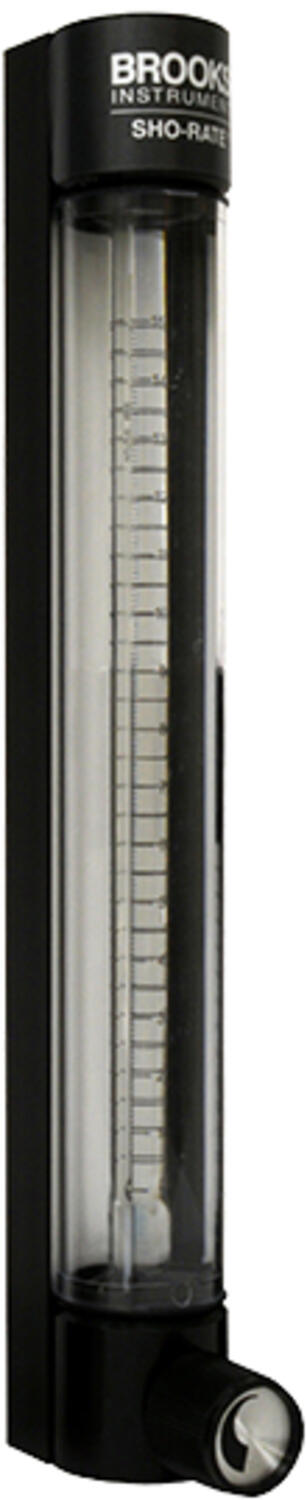

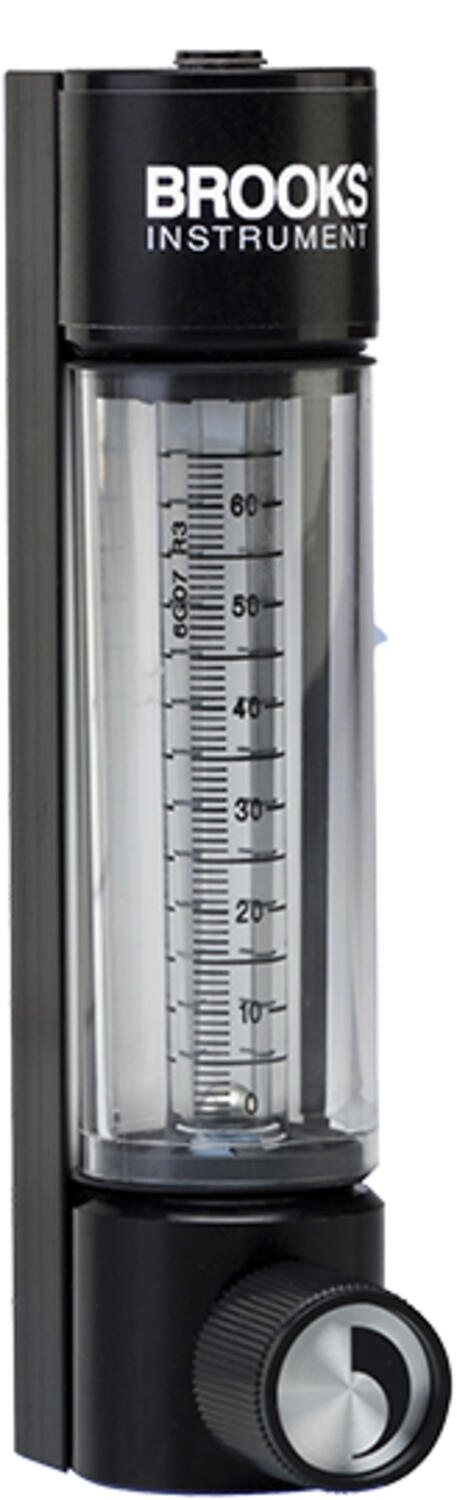

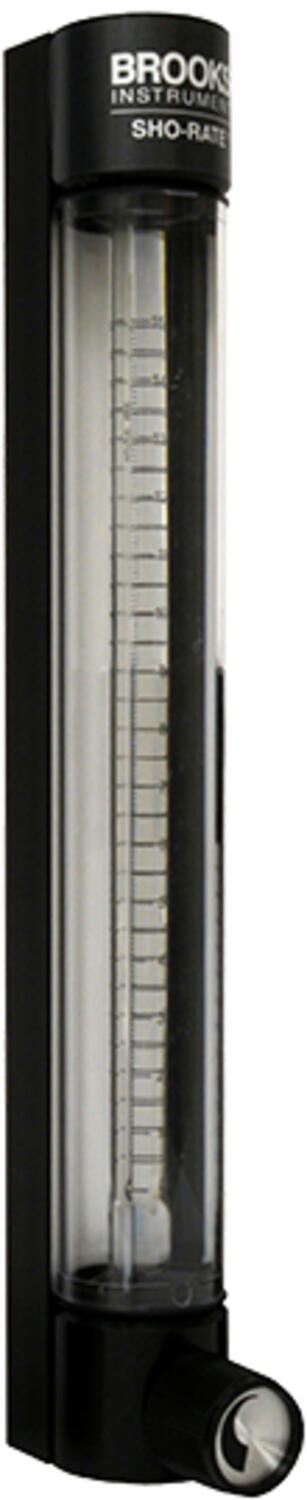

A Brooks Instrument Sho-Rate 1250/1255 üvegcsöves, változó keresztmetszetű áramlásmérő alacsony térfogatáramú folyadékok és gázok mérésére készült, OEM-rendszerekhez és analizátorokhoz. Közvetlen leolvasású skálája körülbelül 65 vagy 150 mm-es, pontossága modelltől függően 5 vagy 10 százalék. A forgatható nagyítólencse 180 fokos betekintést biztosít, a csőegység gyorsan cserélhető.
- Közvetlen skála megjelenítés
- Hossz 65 vagy 150 mm
- A forgó, nagyító lencse 1800 fokot biztosít az olvasáshoz
- Legtöbb gázra és folyadékra
- Könnyen cserélhető mind a mérőcső, mind pedig úszó
Kiválasztott változat
Műszaki adatok
| Csatlakozás típusa | 1/8”, 1/4" NPT (F) |
|---|---|
| Csatlakozó anyaga | Sárgaréz, Rozsdamentes acél 316 |
| Csatlakozótömb anyaga | Sárgaréz, Rozsdamentes acél 316 |
| Érzékelő anyaga | Boroszilikát |
| Max. szállítási távolság | 60 ln/min Luft |
| Max. üzemi hőmérséklet | 93 °C |
| Max. üzemi nyomás | 13,8 bar |
| Nyomástartomány max. értéke | 13,8 bar |
| O-gyűrű anyaga | Buna, Viton |
| Pontosság | 10% F.S. |
| Skála hossza | 65 mm |
| Szabályozási tartomány | 1:10 |
| Szelep típusa | Nålventil 7 varvig alt 16 varvig |
| Test anyaga | Alumínium |
| Tömítések anyaga | Buna, Viton |
| Úszó anyaga | Carboloy, Üveg, Zafír, Rozsdamentes acél 316, Tantál |
| Üvegcső anyaga | Boroszilikát |
Termékleírás
Az 1250/55-ös sorozat egy 65 vagy 150 mm-es héjhosszúságú térfogatáram-mérő folyadékokhoz és gázokhoz.
Ezek az áramlásmérők a standard szelepekkel vagy azok nélküli kivitelben, továbbá bemeneti vagy kimeneti precíziós szabályozószeleppel is választhatók. A szelep anyaga sárgaréz vagy rozsdamentes acél. O-gyűrűk és tömítések a Buna-N, a Viton® fluorelasztomerből vagy más műanyagból.
Speciális kivitel
- Közvetlenül leolvasott skálák
- Standard milliméterskálák áramlási görbékkel
- Többfolyadékos felhasználás egyetlen csővel
- Héjhossz (kb.) 65 mm, 150 mm
