UR1 Széria - Áramláskapcsoló

Lapát

Az UR1 modell szeparált elektronikájú mechanikai áramlásfigyelő, amely lehet záró vagy megszakító. Kapható sárgaréz, rozsdamentes acél vagy műanyag változatban.

Az 1 cSt-t meghaladó viszkozitás más értékeket eredményez.

Rendelési szám

Rendelési szám Sárgaréz	Rendelési szám Rozsdamentes	G" csatlakozás	Állítható váltópont, l/min víz	Max. áramlás, l/min víz	Egyéb


UR1-015VM		1/2			Hegesztési illesztés

UR1-020GMA		3/4	5,0–6,0	40	ATEX A-U1.1

UR1-025GMA		1	9,5-11,5	60	ATEX A-U1.1

Hegesztési illesztés

Rendelési szám

Sárgaréz

Rendelési szám

Rozsdamentes

G" csatlakozás

Cső Ø (mm)

Állítható váltópont

l/min víz

Max. áramlás

l/min víz

UR1-015VM

UR1-015VK

1/2

5,0–6,5

UR1-015VM

UR1-015VK

1/2

10,0–15,5

Bővebben

Kapcsolási tartomány 1,3..35 l/perc
Víz (olajokra, gázokra és agresszív közegekre elérhető kérésre)
G⅜" - G2"
Közeggel érintkező alkatrész sárgarézből vagy rozsdamentes acélból
Max nyomás 25 bar

Kiválasztott változat

Mentés pdf formátumban

Kiválasztott változat

Műszaki adatok

Beállítható kapcsolási pont, l/perc, víz	2,5–3,5 l/min
Bontóérintkező anyaga	Kemény ferrit
Csatlakozás típusa	3/8"
Csatlakozó anyaga	Nikkelezett sárgaréz
Elektromos csatlakozás	1,5 m kábel
Érintkező max. teljesítménye	50 A
Funkció	A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló
Hiszterézis	A határértéktől függ, de legalább 0,7 l/min
IP-osztály	IP65
Közegek	Víz (olaj, levegő és agresszív közegek kérésre)
Közeghőmérséklet eddig:	110 °C
Közeghőmérséklet ettől:	20 °C

Lapát anyaga	Rozsdamentes acél 301
Max. feszültség, AC	230 V
Max. szállítás	10 l/min
Nyomáscsökkenés	Kb. 0,01 bar max. áramlás mellett
Nyomástartomány max. értéke	25 bar
Pontosság	±15%
Test anyaga	Nikkelezett sárgaréz, Rozsdamentes acél 303
Tömeg	0,35 kg
Tömítések anyaga	NBR
Viszkozitás	1 cSt
Vízzel érintkező alkatrészek anyaga	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR

Letöltések

UR1 datablad.pdf

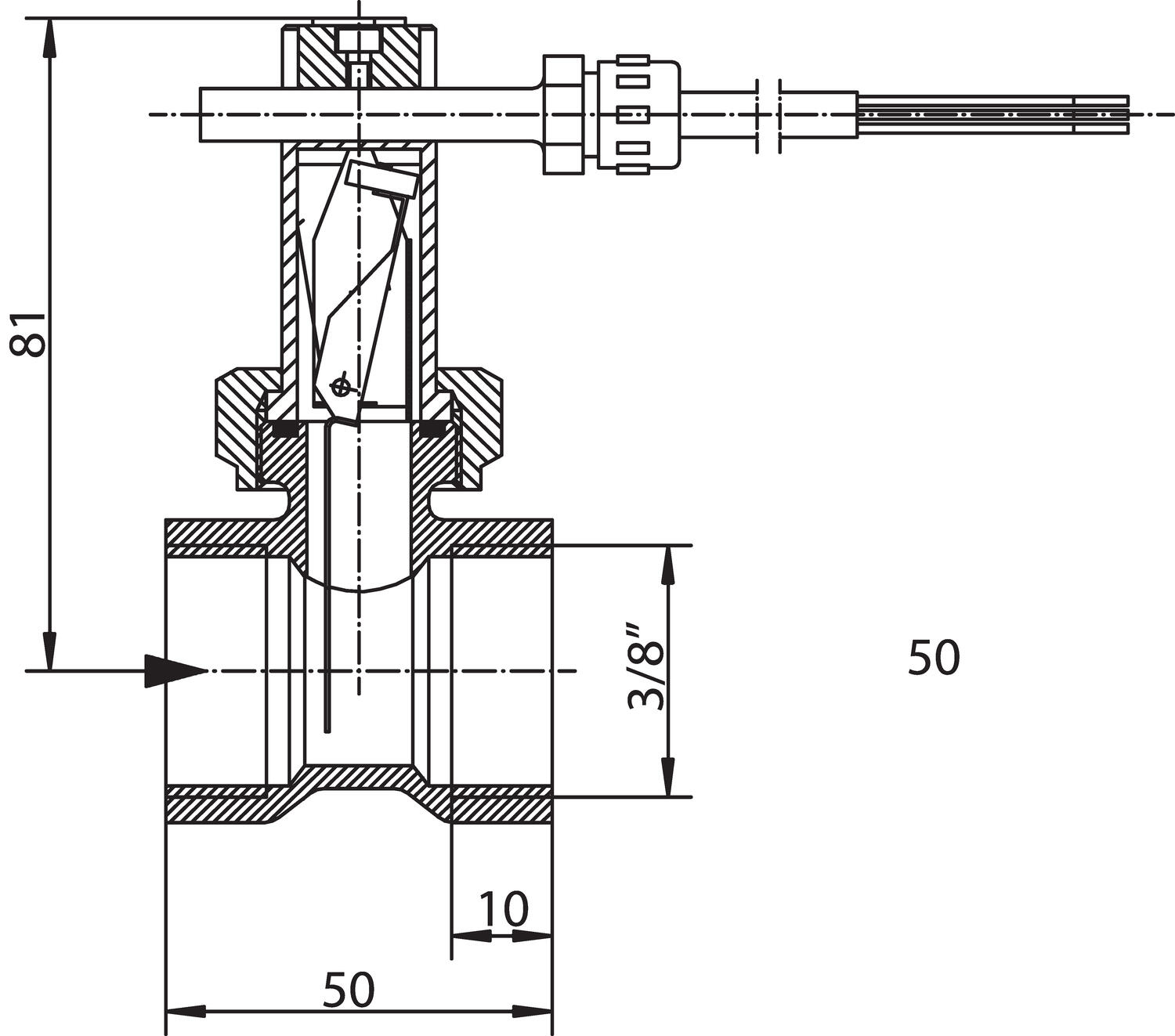

Mérések és kapcsolatok

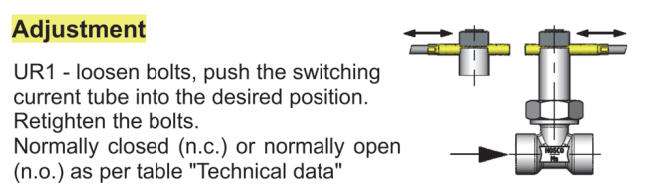

Műszaki illusztrációk

Termékleírás

Az UR1 modell szeparált elektronikájú mechanikai áramlásfigyelő, amely lehet záró vagy megszakító. Kapható sárgaréz, rozsdamentes acél vagy műanyag változatban.

Az 1 cSt-t meghaladó viszkozitás más értékeket eredményez.

Rendelési szám

Rendelési szám Sárgaréz	Rendelési szám Rozsdamentes	G" csatlakozás	Állítható váltópont, l/min víz	Max. áramlás, l/min víz	Egyéb


UR1-015VM		1/2			Hegesztési illesztés

UR1-020GMA		3/4	5,0–6,0	40	ATEX A-U1.1

UR1-025GMA		1	9,5-11,5	60	ATEX A-U1.1

Hegesztési illesztés

Rendelési szám

Sárgaréz

Rendelési szám

Rozsdamentes

G" csatlakozás

Cső Ø (mm)

Állítható váltópont

l/min víz

Max. áramlás

l/min víz

UR1-015VM

UR1-015VK

1/2

5,0–6,5

UR1-015VM

UR1-015VK

1/2

10,0–15,5

Kiegészítők

Kapcsolódó termékek

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

ÚSZÓKAPCSOLÓ GYÁRTÓ

A Tecnoplastic egy 1994-ben alapított olasz gyártó cég, amely úszókapcsolókat és ivóvízszűrőket kínál. A gyártás egy Velence melletti üzemben zajlik.

Termékhírek

AZ EMERSON ÚJ, NAGY ÁTFOLYÁSÚ MÁGNESSZELEPEI NÖVELIK A MEGBÍZHATÓSÁGOT ÉS A MŰKÖDÉSI HATÉKONYSÁGOT

Az Emerson ASCO™ márkájú 327C sorozatú mágnesszelepek közvetlen működésű, nagy átfolyású kialakítással rendelkeznek a kiváló áramlásszabályozási teljesítmény és üzembiztonság érdekében.

Változatok	Beállítható kapcsolási pont, l/perc, víz	Bontóérintkező anyaga	Csatlakozás típusa	Csatlakozó anyaga	Elektromos csatlakozás	Érintkező max. teljesítménye	Érintkező max. teljesítménye	Funkció	Hiszterézis	IP-osztály	Közegek	Közeghőmérséklet eddig:	Közeghőmérséklet ettől:	Lapát anyaga	Max. feszültség, AC	Max. feszültség, AC/DC	Max. szállítás	Nyomáscsökkenés	Nyomástartomány max. értéke	Pontosság	Test anyaga	Tömeg	Tömítések anyaga	Viszkozitás	Vízzel érintkező alkatrészek anyaga
2,5–3,5 l/min, H2O, G⅜, belső menetes, Sárgaréz Cikkszám UR1-010GM Másolva	2,5–3,5 l/min	Kemény ferrit	3/8"	Nikkelezett sárgaréz	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		10 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,35 kg	NBR	1 cSt	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR
2,5–3,5 l/min, H2O, G⅜, belső menetes, Rozsdamentes acél Cikkszám UR1-010GK Másolva	2,5–3,5 l/min	Kemény ferrit, PTFE-bevonatú	3/8"	Rozsdamentes acél	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		10 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Rozsdamentes acél 303	0,4 kg	FKM	1 cSt	Rozsdamentes acél, Kemény ferrit, PTFE-bevonatú, FKM
4–4,5 l/min, H2O, G½", belső menetes, Sárgaréz Cikkszám UR1-015GM Másolva	4,0–4,5 l/min	Kemény ferrit	1/2"	Nikkelezett sárgaréz	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		20 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,35 kg	NBR	1 cSt	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR
4–4,5 l/min, H2O, G½", belso menetes, Rozsdamentes acél Cikkszám UR1-015GK Másolva				Rozsdamentes acél		50 A				IP65		110 °C	20 °C		230 V	1 V	20 l/min		25 bar			0,4 kg			Rozsdamentes acél, Kemény ferrit, PTFE-bevonatú, FKM
Cikkszám UR1-015VM Másolva
Torlólapátos kapcsoló, DN15–25, hegesztett összeköttetés, r.m. acél Cikkszám UR1-015VK Másolva
5–6 l/min, H2O, G¾, belső menetes, Sárgaréz Cikkszám UR1-020GM Másolva	5–6 l/min	Kemény ferrit	3/4"	Nikkelezett sárgaréz	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		40 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,35 kg	NBR	1 cSt	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR
5–6 l/min, H2O, G¾, belső menetes, Rozsdamentes acél Cikkszám UR1-020GK Másolva	5–6 l/min	Kemény ferrit, PTFE-bevonatú	3/4"	Rozsdamentes acél	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		40 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Rozsdamentes acél 303	0,35 kg	FKM	1 cSt	Rozsdamentes acél, Kemény ferrit, PTFE-bevonatú, FKM
Áramláskapcsoló, 5-6 l/perc, 3/4" ATEX Cikkszám UR1-020GMA Másolva	5–6 l/min	Kemény ferrit	3/4"	Nikkelezett sárgaréz	1,5 m kábel		50 VA	A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)			Rozsdamentes acél 301	230 V		40 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,35 kg	NBR	1 cSt
9,5–11,5 l/min, H2O, G1", belső menetes, Sárgaréz Cikkszám UR1-025GM Másolva	9,5–11,5 l/min	Kemény ferrit	1"	Nikkelezett sárgaréz	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		60 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,4 kg	NBR	1 cSt	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR
9,5–11,5 l/min, H2O, G1", belső menetes, Rozsdamentes acél Cikkszám UR1-025GK Másolva	9,5–11,5 l/min	Kemény ferrit, PTFE-bevonatú	1"	Rozsdamentes acél	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		60 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Rozsdamentes acél 303	0,45 kg	FKM	1 cSt	Rozsdamentes acél, Kemény ferrit, PTFE-bevonatú, FKM
Cikkszám UR1-025GMA Másolva	9,5–11,5 l/min	Kemény ferrit	1"	Nikkelezett sárgaréz	1,5 m kábel		50 VA	A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)			Rozsdamentes acél 301	230 V		60 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,4 kg	NBR	1 cSt
13,5–17,5 l/min, H2O, G1¼", belső menetes, Sárgaréz Cikkszám UR1-032GM Másolva	13,5–17,5 l/min	Kemény ferrit	1 1/4"	Nikkelezett sárgaréz	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		80 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,45 kg	NBR	1 cSt	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR
13,5–17,5 l/min, H2O, G1¼", belso menetes, Rozsdamentes acél Cikkszám UR1-032GK Másolva				Rozsdamentes acél		50 A				IP65		110 °C	20 °C		230 V	1 V	80 l/min		25 bar			0,5 kg			Rozsdamentes acél, Kemény ferrit, PTFE-bevonatú, FKM
30–38 l/min, H2O, G1½, belső menetes, Sárgaréz Cikkszám UR1-040GM Másolva	30,0–38,0 l/min	Kemény ferrit	1 1/2"	Nikkelezett sárgaréz	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		100 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,55 kg	NBR	1 cSt	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR
30–38 l/min, H2O, G1½, belső menetes, Rozsdamentes acél Cikkszám UR1-040GK Másolva				Rozsdamentes acél		50 A				IP65		110 °C	20 °C		230 V	1 V	100 l/min		25 bar			0,65 kg			Rozsdamentes acél, Kemény ferrit, PTFE-bevonatú, FKM
42–53 l/min, H2O, G2", belső menetes, Sárgaréz Cikkszám UR1-050GM Másolva	42,0–53,0 l/min	Kemény ferrit	2"	Nikkelezett sárgaréz	1,5 m kábel	50 A		A telepítéstől függően lapát, záró vagy megszakító reedkapcsoló	A határértéktől függ, de legalább 0,7 l/min	IP65	Víz (olaj, levegő és agresszív közegek kérésre)	110 °C	20 °C	Rozsdamentes acél 301	230 V		150 l/min	Kb. 0,01 bar max. áramlás mellett	25 bar	±15%	Nikkelezett sárgaréz, Rozsdamentes acél 303	0,8 kg	NBR	1 cSt	Nikkelezett sárgaréz, Rozsdamentes acél, Kemény ferrit, NBR
42–53 l/min, H2O, G2", belso menetes, Rozsdamentes acél Cikkszám UR1-050GK Másolva				Rozsdamentes acél		50 A				IP65		110 °C	20 °C		230 V	1 V	150 l/min		25 bar			0,95 kg			Rozsdamentes acél, Kemény ferrit, PTFE-bevonatú, FKM
