PULS

Redundancia modul Dimension C széria

24 V DC, 10 A és 20 A

  • Kimeneti áramerősség 10 A vagy 20 A

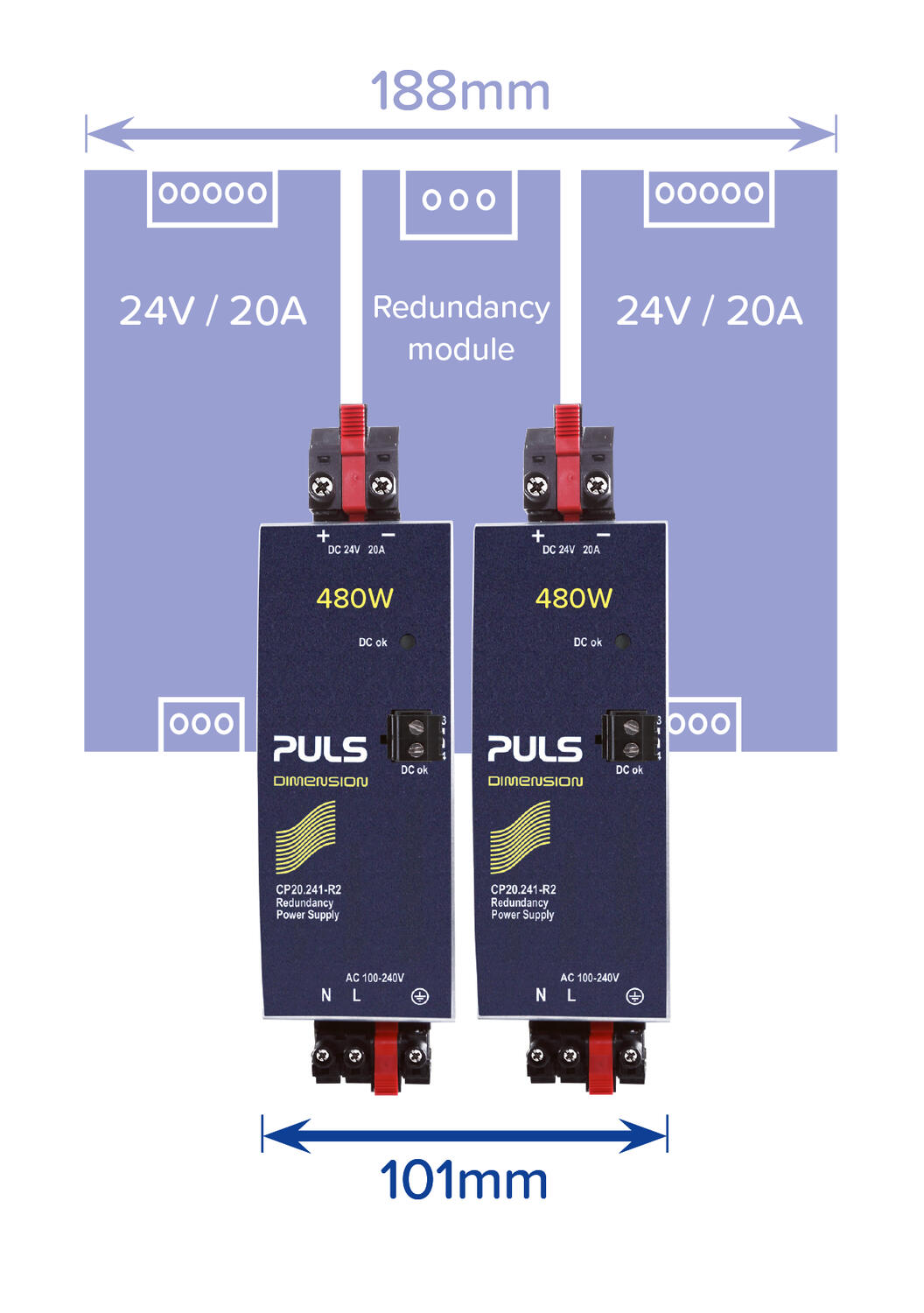

  • Beépített redundáns modul
  • 95,6 %-os hatásfok
  • Gyorscsatlakozós sorkapocs az egyszerű csatlakozáshoz
  • Kompakt méretek

Kiválasztott változat

izé
PULS_2016.eps

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Active Transient Igen
DC relay output Igen
Efficiency At 120 V AC, full load. Typical 93 %
Efficiency At 230 V AC, full load. Typical 94,7 %
Efficiency At 230 V AC. Typical 93,9 %
Fázisok száma 1
Hold-up time at 120 V AC, full load. Typical. 37 ms
Hold-up time at 230 V AC, full load. Typical. 37 ms
Input current at 230 V ac typical 9 A
Input voltage AC 100-240 V
Input voltage ac max 264 V AC
Input voltage ac min 85 V AC
Input voltage DC 110-150 V
Input voltage dc max 180 V DC
Input voltage dc min 88 V DC
Input voltage range Wide-range
Inrush current at 120 V ac typical 6 A
IP-osztály IP20
Jóváhagyások ATEX, CE, CSA US, cULus, IECEx
Lifetime at 120 V ac, full load and +40 ° C 78000 h
Lifetime at 230 V ac, full load and +40 ° C 109000 h

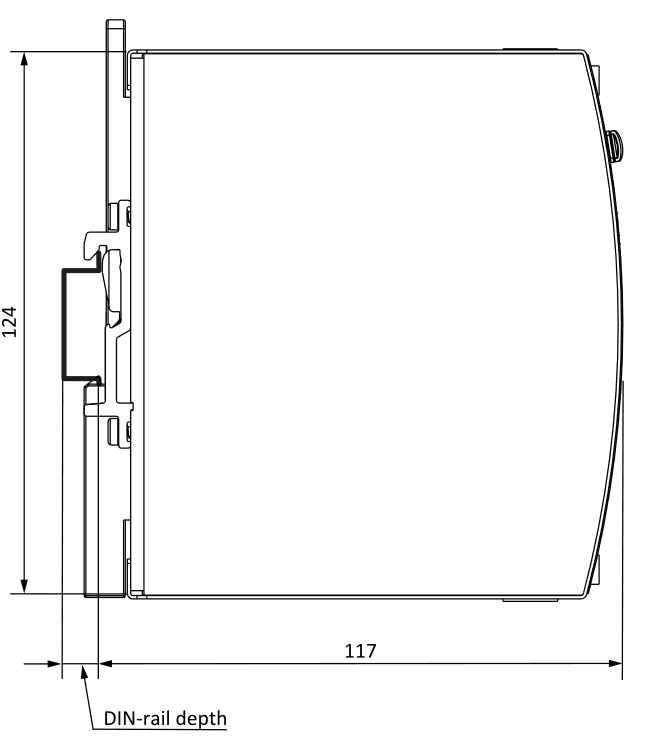

Magasság 124 mm
Mélység 117 mm
MTBF (IEC 61709) 230 V AC, Maximum Load, 40 ° C 641000 h
Output Current 10 A
Output voltage 24 V DC
Output voltage max 28 V DC
Output voltage min 24 V DC
Power Consumption At 120 V AC 2,17 A
Power Consumption At 230 V AC 1,14 A
Power Factor at 120 V AC, full load. Typical 0,99
Power Factor at 230 V AC, full load. Typical 0,97
Power Reduction Of 60 To 70 ° C 6 W/°C
Ripple. max 50 mV pp
Series Dimension C
Supply Frequency 50-60 ±6 %
Szélesség 39 mm
Teljesítmény 240 W
Temperature Range Without Derating From -25 °C
Temperature Range Without Derating To 60 °C
Tömeg 0,6 kg
Védőanyag Alumínium

Letöltések

Mérések és kapcsolatok

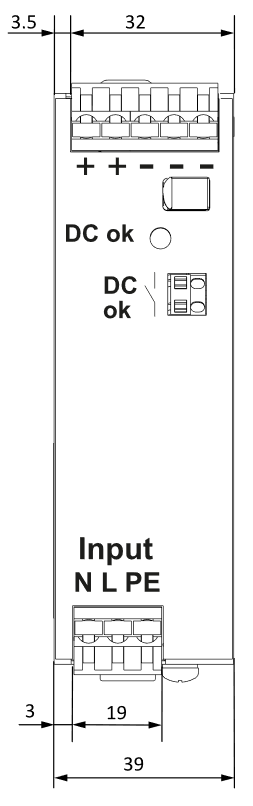

Műszaki illusztrációk

Kiegészítők

Kapcsolódó termékek

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.

Változatok Conformal coated Efficiency At 120 V AC, full load. Typical Efficiency At 230 V AC, full load. Typical Efficiency At 230 V AC. Typical Hold-up time at 120 V AC, full load. Typical. Hold-up time at 230 V AC, full load. Typical. Input current at 230 V ac typical Input voltage DC Input voltage dc max Inrush current at 120 V ac typical Jóváhagyások Lifetime at 120 V ac, full load and +40 ° C Lifetime at 230 V ac, full load and +40 ° C Mélység MTBF (IEC 61709) 230 V AC, Maximum Load, 40 ° C Output Current Power Consumption At 120 V AC Power Consumption At 230 V AC Power Factor at 230 V AC, full load. Typical Power Reduction Of 60 To 70 ° C Ripple. max Szélesség Teljesítmény Temperature Range Without Derating From Tömeg Ár

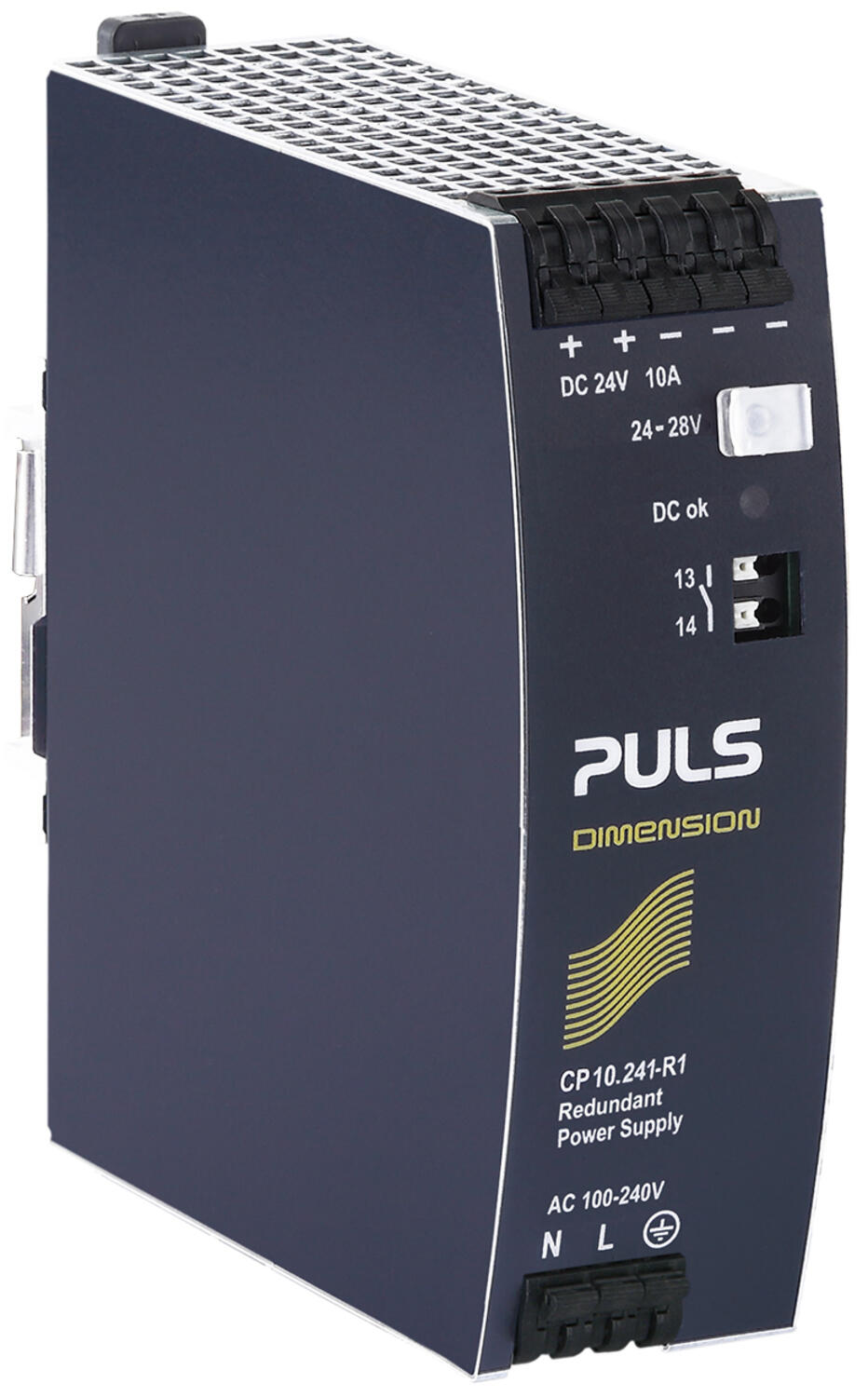

Redundant PSU 100-240 V AC/24 V DC, 10 A
Cikkszám
CP10.241-R1 Másolva
93 %
94,7 %
93,9 %
37 ms
37 ms
9 A
110-150 V
180 V DC
6 A
ATEX, CE, CSA US, cULus, IECEx
78000 h
109000 h
117 mm
641000 h
10 A
2,17 A
1,14 A
0,97
6 W/°C
50 mV pp
39 mm
240 W
-25 °C
0,6 kg

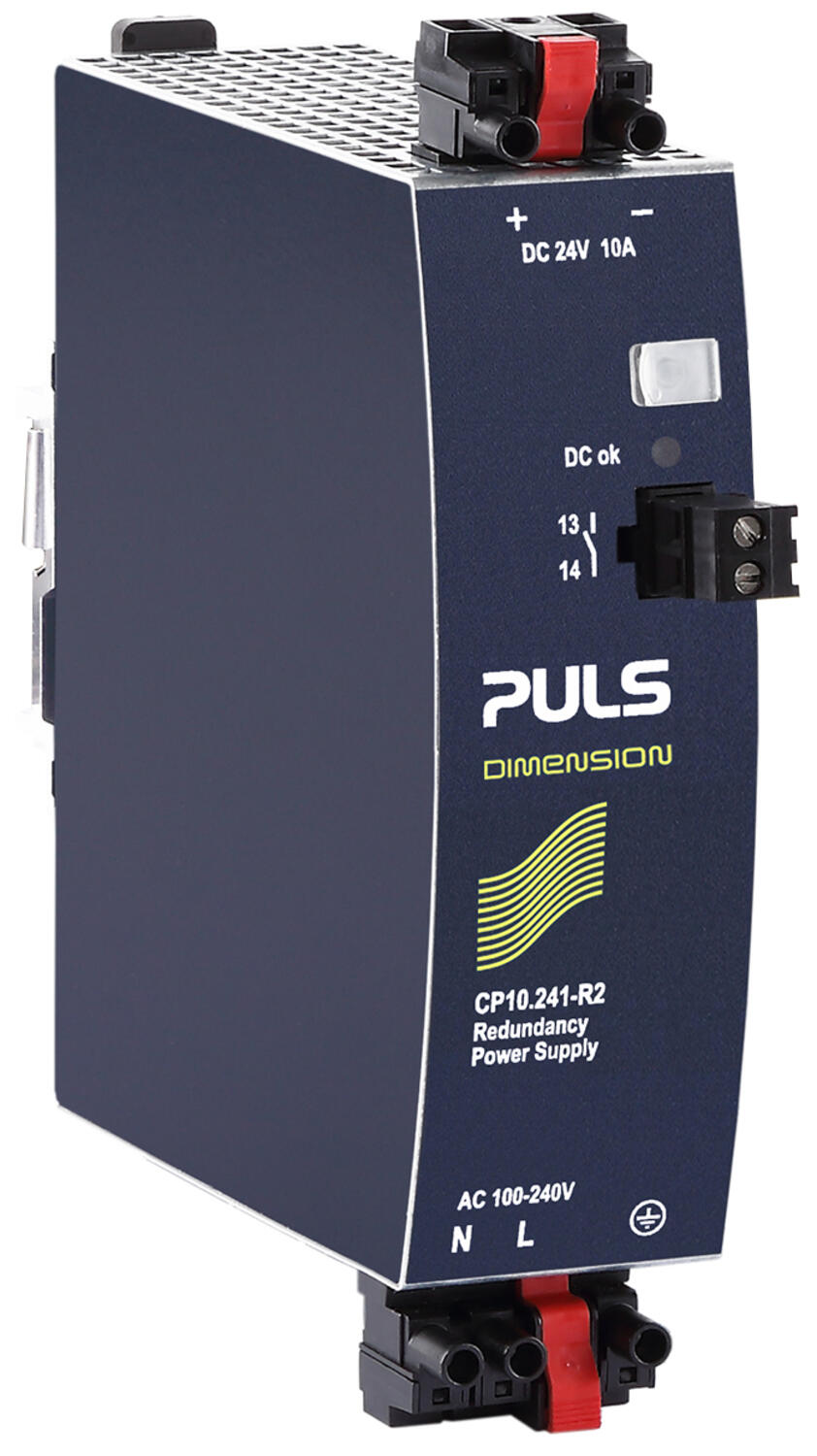

Redundant PSU, 100-240 V AC/24 V DC, 10 A Hot Swap
Cikkszám
CP10.241-R2 Másolva
93 %
94,7 %
93,9 %
37 ms
37 ms
9 A
110-150 V
180 V DC
6 A
ATEX, CE, CSA US, cULus, IECEx
78000 h
109000 h
117 mm
641000 h
10 A
2,17 A
1,14 A
0,97
6 W/°C
50 mV pp
39 mm
240 W
-25 °C
0,6 kg
Redundant PSU 100-240 VAC/110-300 VDC, 24-28 VDC, 10A
Cikkszám
CP10.242-R2 Másolva
93 %
94,7 %
93,9 %
37 ms
37 ms
9 A
110-300 V
360 V DC
6 A
CB, CE, cULus
78000 h
109000 h
117 mm
641000 h
10 A
2,17 A
1,14 A
0,97
6 W/°C
50 mV pp
39 mm
240 W
-25 °C
0,6 kg

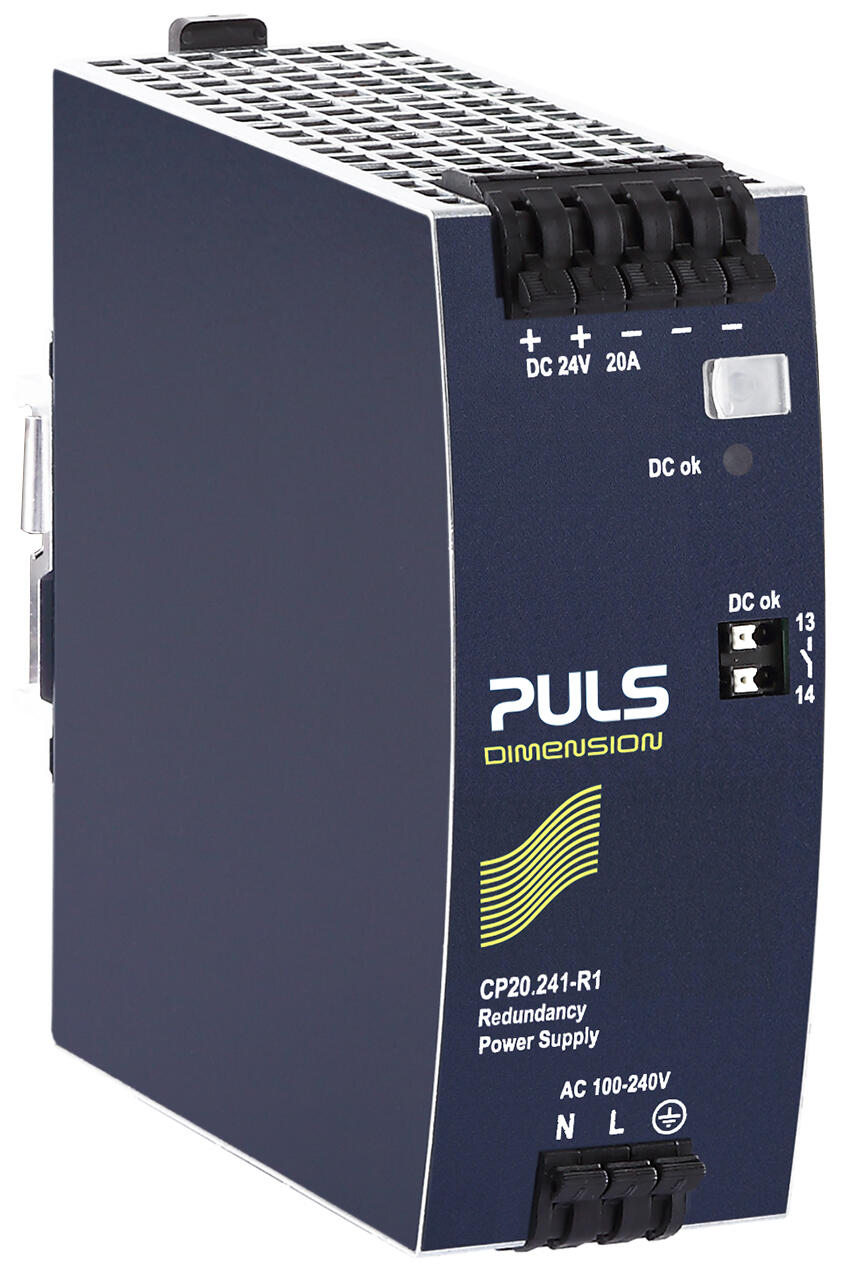

Redundant PSU 100-240 V AC/24 V DC, 20 A
Cikkszám
CP20.241-R1 Másolva
93,8 %
95,2 %
94,6 %
32 ms
32 ms
4,5 A
110-150 V
180 V DC
10 A
ATEX, CB, CE, CSA US, cRUus, cULus, IECEx
53000 h
90000 h
127 mm
543000 h
20 A
4,28 A
2,25 A
0,98
12 W/°C
100 mV pp
48 mm
480 W
-40 °C
0,83 kg

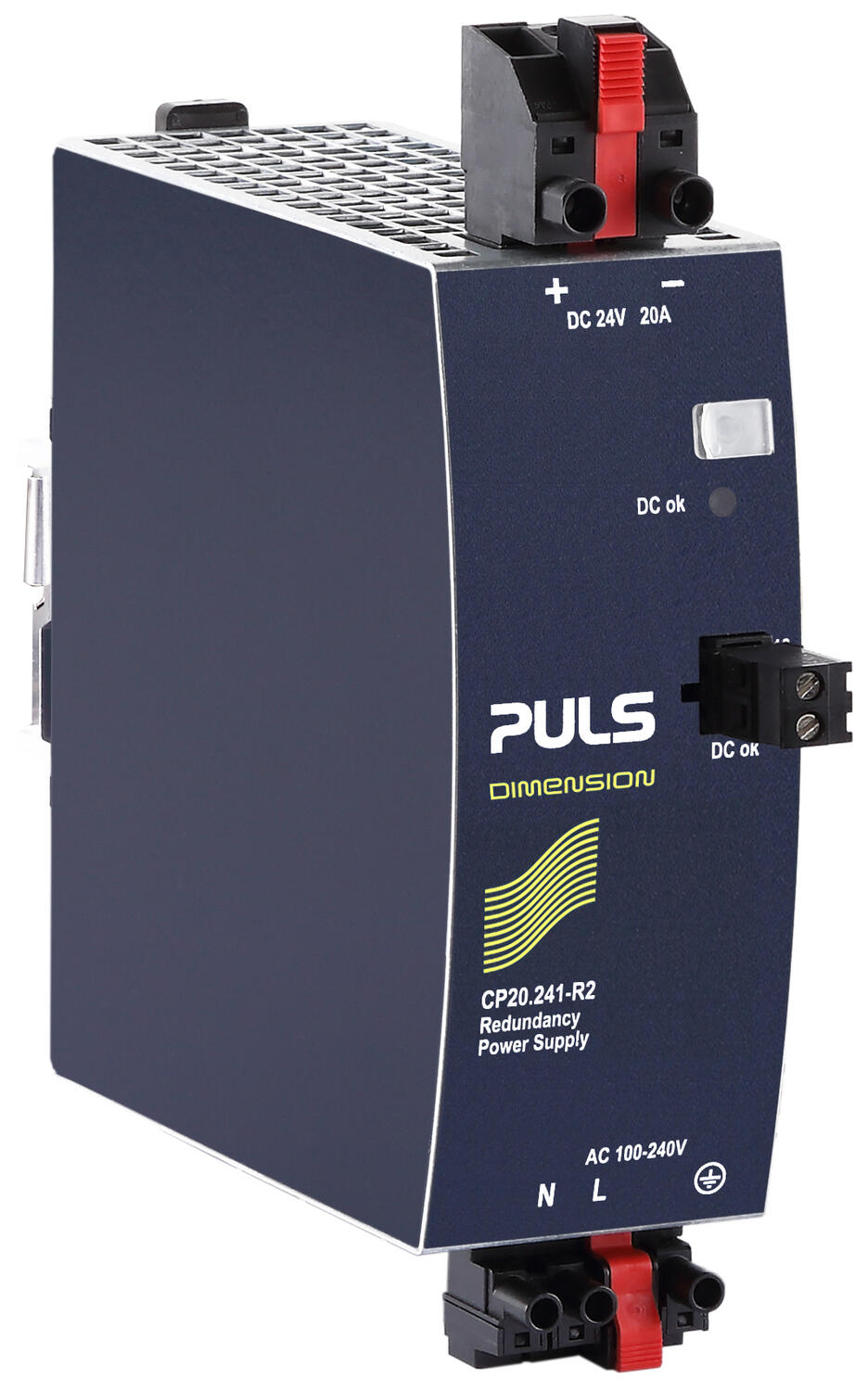

Redundant PSU 100-240V ac I/P 24V dc 20A 480W O/P
Cikkszám
CP20.241-R2 Másolva
93,8 %
95,2 %
94,6 %
32 ms
32 ms
4,5 A
110-150 V
180 V DC
10 A
ATEX, CB, CE, cRUus, cULus, IECEx
53000 h
90000 h
127 mm
543000 h
20 A
4,28 A
2,25 A
0,98
12 W/°C
100 mV pp
48 mm
480 W
-40 °C
0,85 kg

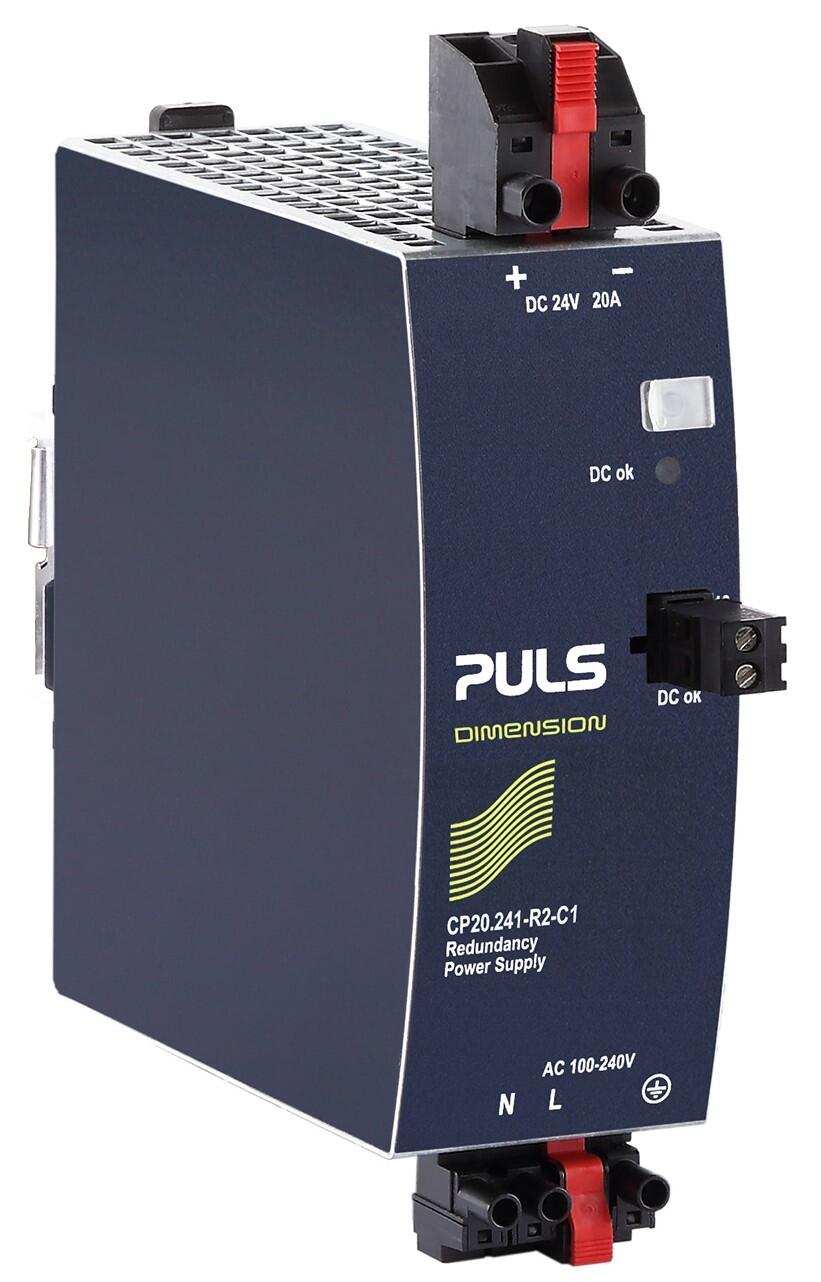

Redundant PSU, 100-240 V AC/24 V DC, 10 A Hot Swap Conf Coat
Cikkszám
CP20.241-R2-C1 Másolva
Igen
93,8 %
95,2 %
94,6 %
32 ms
32 ms
4,5 A
110-150 V
180 V DC
10 A
ATEX, CB, CE, cRUus, cULus, IECEx
53000 h
90000 h
127 mm
543000 h
20 A
4,28 A
2,25 A
0,98
12 W/°C
100 mV pp
48 mm
480 W
-40 °C
0,85 kg

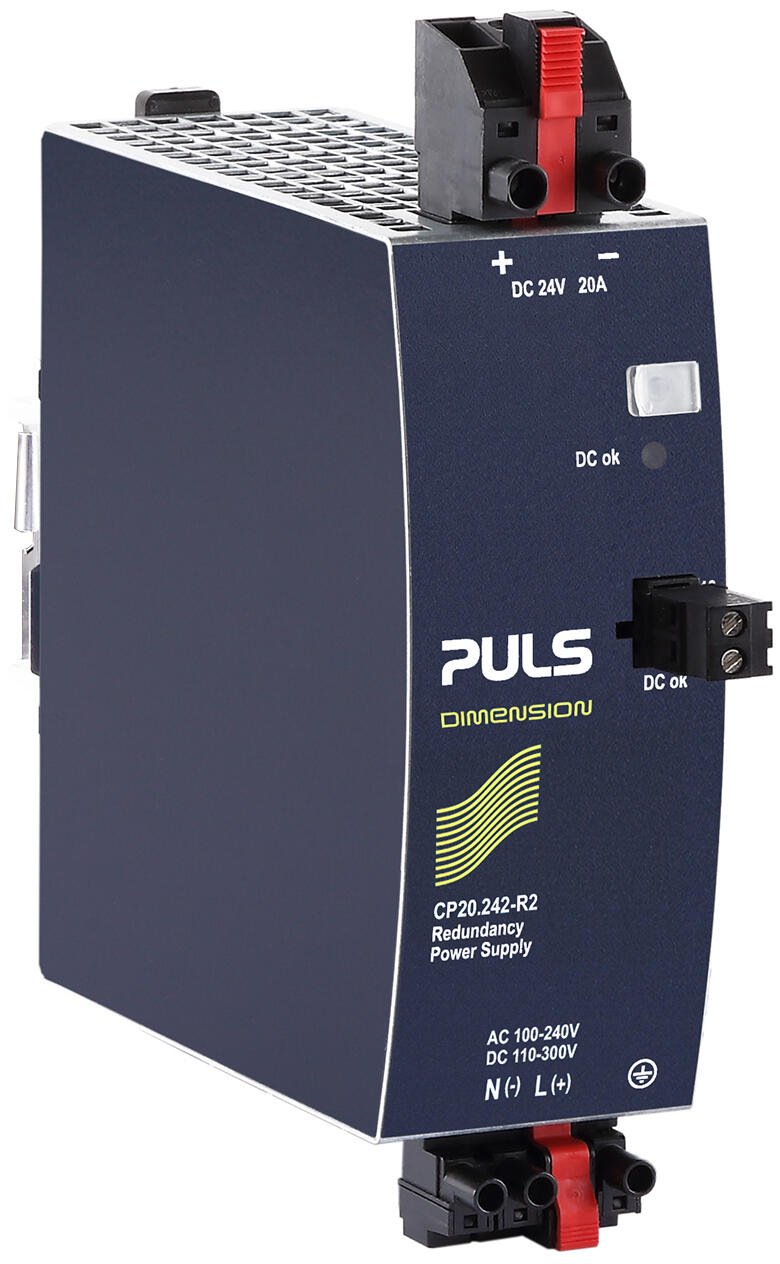

Redundant PSU 100-240 VAC/110-300 VDC, 24-28 VDC, 20A
Cikkszám
CP20.242-R2 Másolva
93,8 %
95,2 %
94,6 %
32 ms
32 ms
4,5 A
110-300 V
360 V DC
10 A
CB, CE, cULus
53000 h
90000 h
127 mm
543000 h
20 A
4,28 A
2,25 A
0,98
12 W/°C
100 mV pp
48 mm
480 W
-40 °C
0,85 kg
