PULS

Tápegység 1 fázis, 24VDC Dimension Q széria

24-28 V DC, 10 A és 20 A

  • Tápegység Din sínre 100-240 V AC/110 V DC
  • 60/82 mm széles
  • 93.9%-os hatásfok

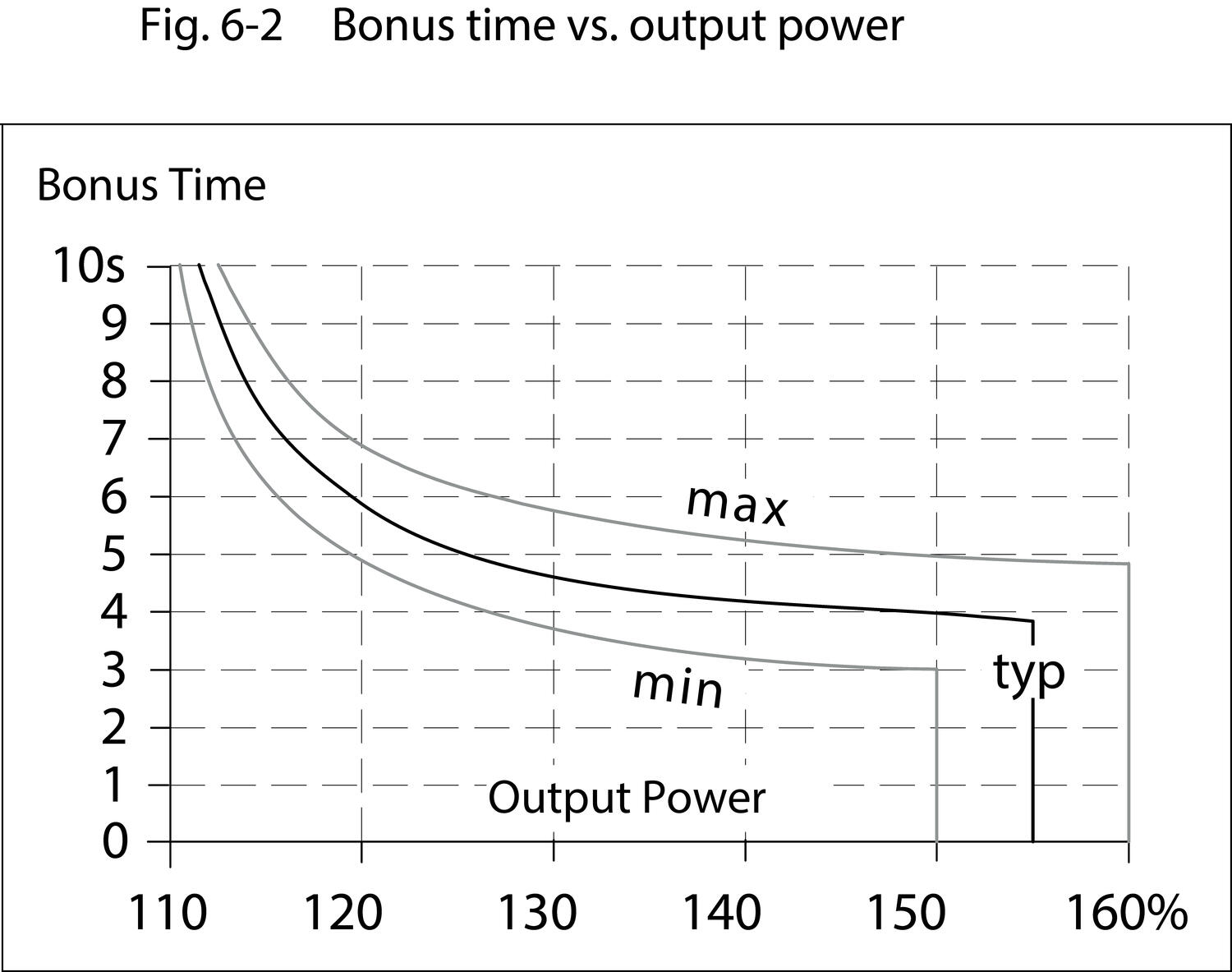

  • 50% bónusz teljesítmény
  • Maximális teljesítmény

Kiválasztott változat

izé
PULS_2016.eps

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Active Transient Igen
DC relay output Igen

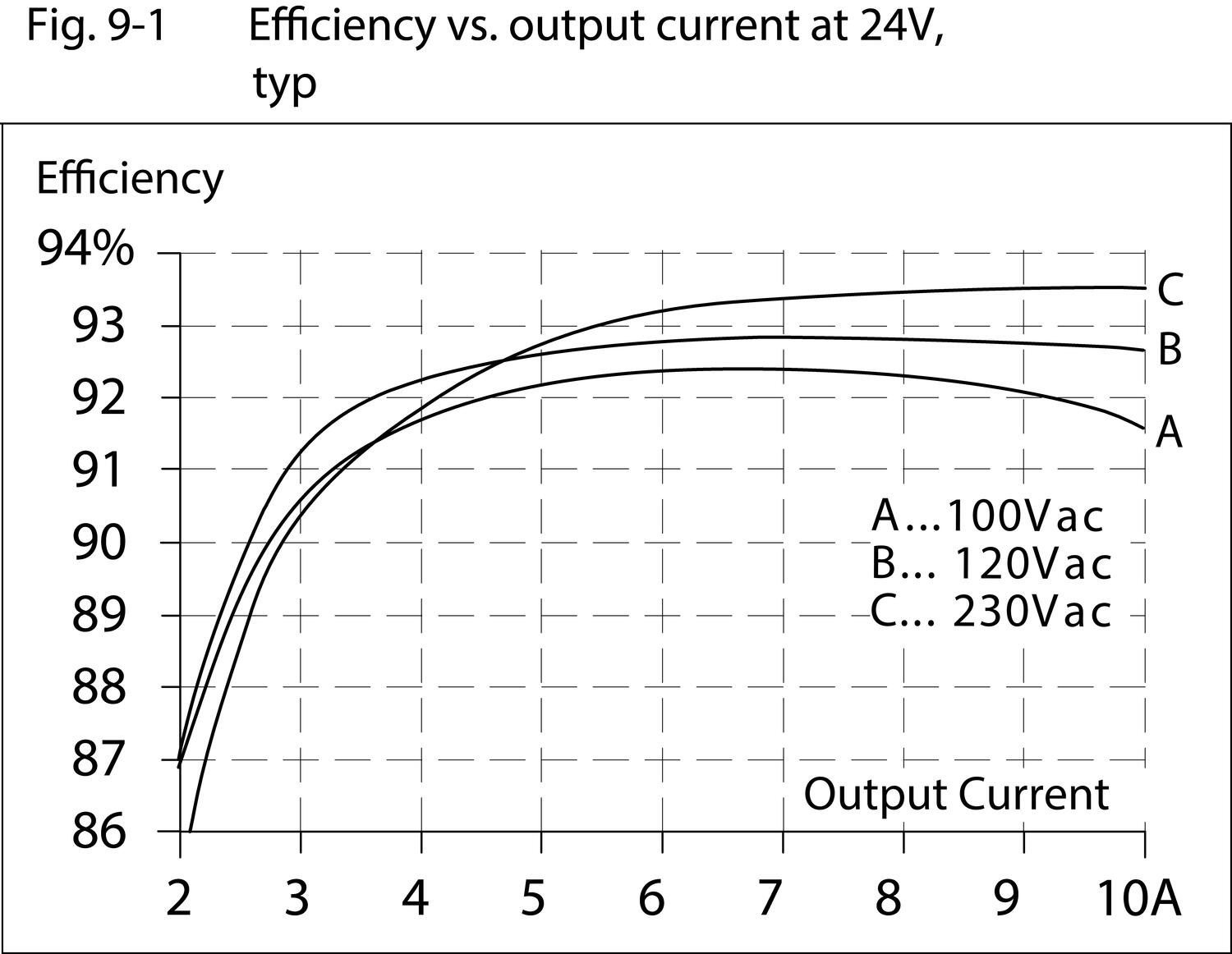

Efficiency At 120 V AC, full load. Typical 92,6 %
Efficiency At 230 V AC, full load. Typical 93,5 %
Efficiency At 230 V AC. Typical 92,4 %
Fázisok száma 1
Hold-up time at 120 V AC, full load. Typical. 27 ms
Hold-up time at 230 V AC, full load. Typical. 28 ms
Input voltage AC 100-240 V
Input voltage ac max 276 V AC
Input voltage ac min 85 V AC
Input voltage DC 110-150 V
Input voltage dc max 187 V DC
Input voltage dc min 88 V DC
Input voltage range Wide-range
Inrush current at 120 V ac typical 4 A
Inrush current at 230 V ac typical 7 A
IP-osztály IP20
Jóváhagyások ABS, CB, CE, CSA, GL, UL
Lifetime at 120 V ac, full load and +40 ° C 68000 h
Lifetime at 230 V ac, full load and +40 ° C 71000 h

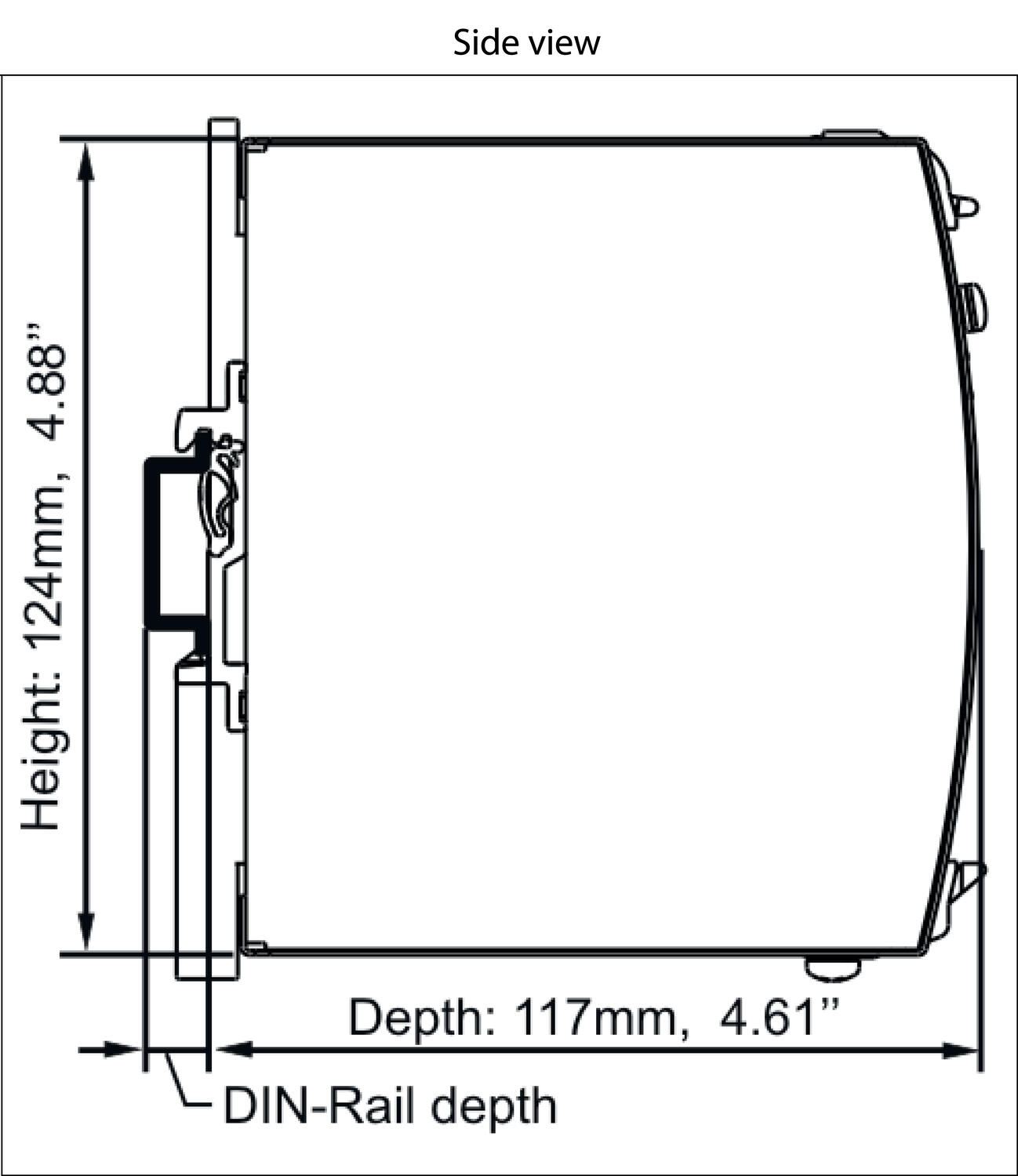

Magasság 124 mm
Mélység 117 mm
MTBF (IEC 61709) 230 V AC, Maximum Load, 40 ° C 581000 h
Output Current 10 A
Output voltage 24 V DC
Output voltage max 28 V DC
Output voltage min 24 V DC
Power Consumption At 120 V AC 2,22 A
Power Consumption At 230 V AC 1,22 A
Power Factor at 120 V AC, full load. Typical 0,98
Power Factor at 230 V AC, full load. Typical 0,92
Power Reduction Of 60 To 70 ° C 6 W/°C
Ripple. max 50 mV pp
Series Dimension Q
Supply Frequency 50-60 ±6 %

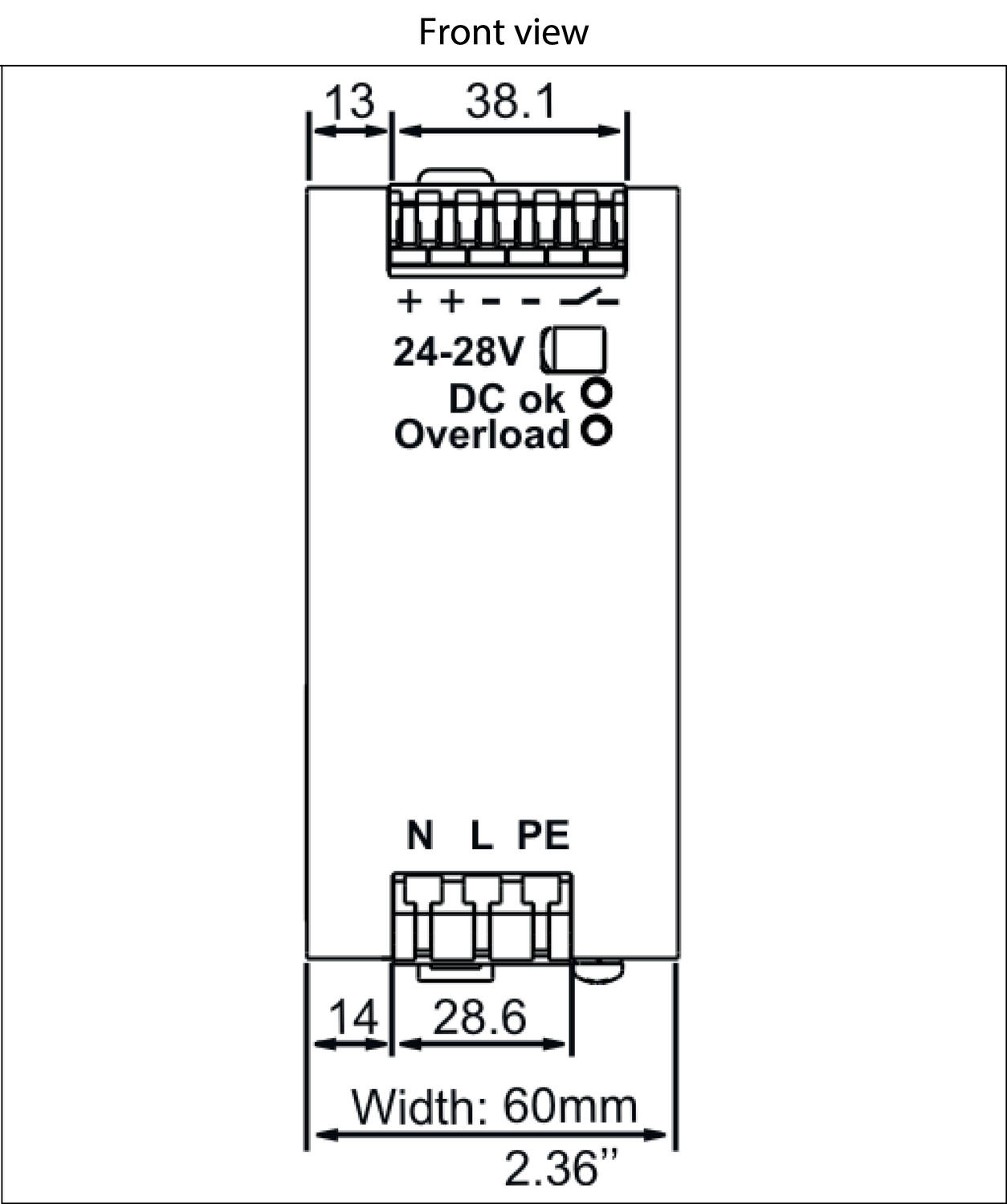

Szélesség 60 mm
Teljesítmény 240 W
Temperature Range Without Derating From -25 °C
Temperature Range Without Derating To 60 °C
Tömeg 0,9 kg
Védőanyag Alumínium

Letöltések

Mérések és kapcsolatok

Műszaki illusztrációk

Kiegészítők

Kapcsolódó termékek

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.

Változatok Active Transient Conformal coated Efficiency At 120 V AC, full load. Typical Efficiency At 230 V AC, full load. Typical Efficiency At 230 V AC. Typical Hold-up time at 120 V AC, full load. Typical. Hold-up time at 230 V AC, full load. Typical. Input voltage AC Input voltage ac min Input voltage DC Input voltage dc max Input voltage dc min Input voltage range Inrush current at 120 V ac typical Inrush current at 230 V ac typical Jóváhagyások Lifetime at 120 V ac, full load and +40 ° C Lifetime at 230 V ac, full load and +40 ° C Mélység MTBF (IEC 61709) 230 V AC, Maximum Load, 40 ° C Output Current Power Consumption At 120 V AC Power Consumption At 230 V AC Power Factor at 120 V AC, full load. Typical Power Factor at 230 V AC, full load. Typical Power Reduction Of 60 To 70 ° C Ripple. max Szélesség Teljesítmény Tömeg Ár
QS10.241 Product photo.
PSU 100-240V ac I/P 24V dc 10A 240W O/P
Cikkszám
QS10.241 Másolva
Igen
92,6 %
93,5 %
92,4 %
27 ms
28 ms
100-240 V
85 V AC
110-150 V
187 V DC
88 V DC
Wide-range
4 A
7 A
ABS, CB, CE, CSA, GL, UL
68000 h
71000 h
117 mm
581000 h
10 A
2,22 A
1,22 A
0,98
0,92
6 W/°C
50 mV pp
60 mm
240 W
0,9 kg
QS10.241 Product photo.
PSU 100-240V ac I/P 24V dc 10A 240W O/P Conf. Coated
Cikkszám
QS10.241-C1 Másolva
Igen
Igen
92,6 %
93,5 %
92,4 %
27 ms
28 ms
100-240 V
85 V AC
110-150 V
187 V DC
88 V DC
Wide-range
4 A
7 A
ABS, CB, CE, CSA, EN 50155, GL, UL
68000 h
71000 h
117 mm
581000 h
10 A
2,22 A
1,22 A
0,98
0,92
6 W/°C
50 mV pp
60 mm
240 W
0,9 kg
QS10.241 Product photo.
PSU 100-240V ac I/P 24V dc 10A 240W O/P ATEX
Cikkszám
QS10.241-A1 Másolva
Igen
Igen
92,6 %
93,5 %
92,4 %
27 ms
28 ms
100-240 V
85 V AC
110-150 V
187 V DC
88 V DC
Wide-range
4 A
7 A
ABS, ATEX, CB, CE, CSA, GL, IECEx, UL
68000 h
71000 h
117 mm
581000 h
10 A
2,22 A
1,22 A
0,98
0,92
6 W/°C
50 mV pp
60 mm
240 W
0,9 kg

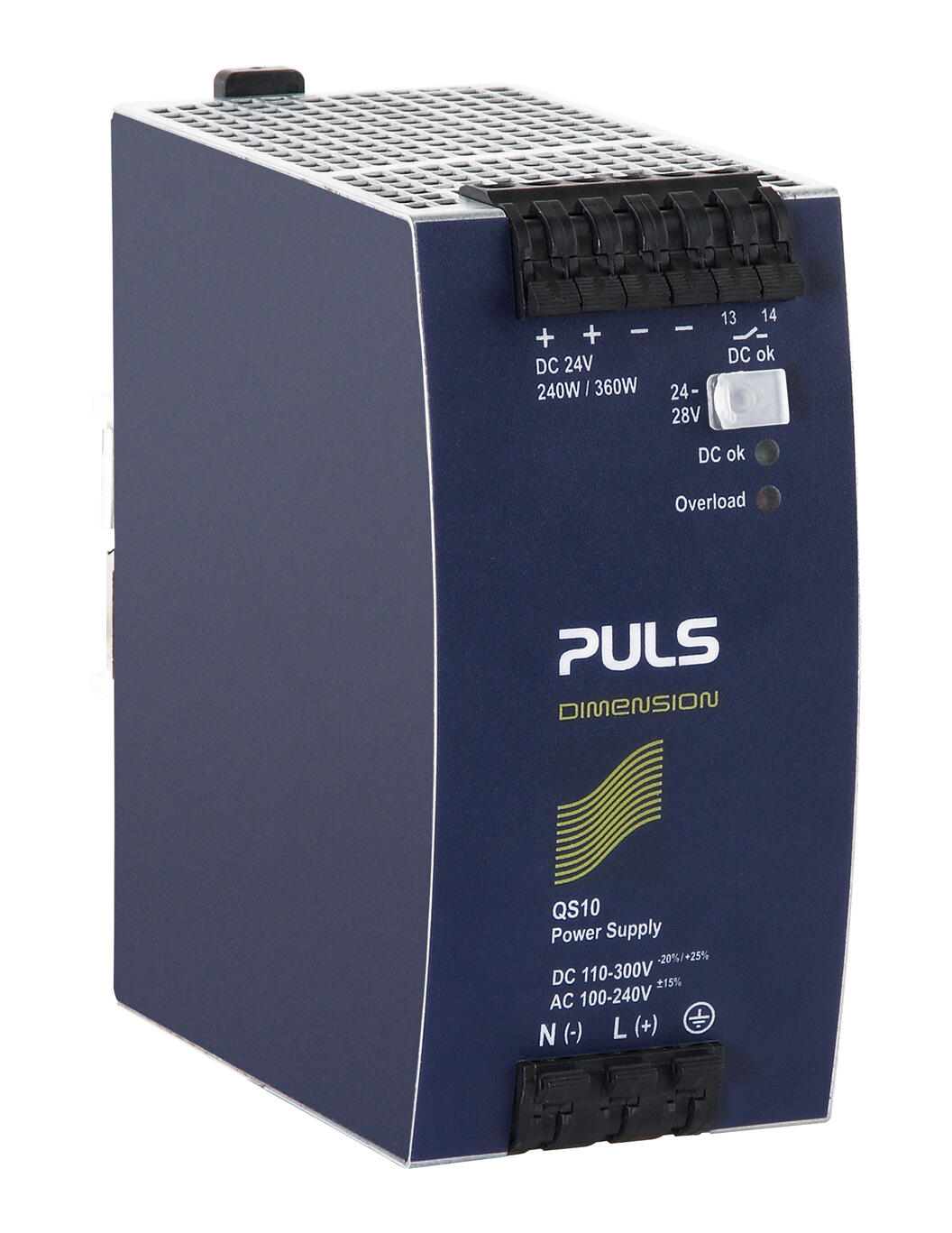

PULS_qs10_241-d1_R.tif
PSU 100-240V ac I/P 24V dc 10A 240W O/P Extended dc I/P
Cikkszám
QS10.241-D1 Másolva
Igen
92,6 %
93,5 %
92,4 %
27 ms
28 ms
100-240 V
85 V AC
110-300 V
375 V DC
88 V DC
Wide-range
4 A
7 A
ABS, CB, CE, CSA, GL, UL
68000 h
71000 h
117 mm
581000 h
10 A
2,22 A
1,22 A
0,98
0,92
6 W/°C
50 mV pp
60 mm
240 W
0,9 kg

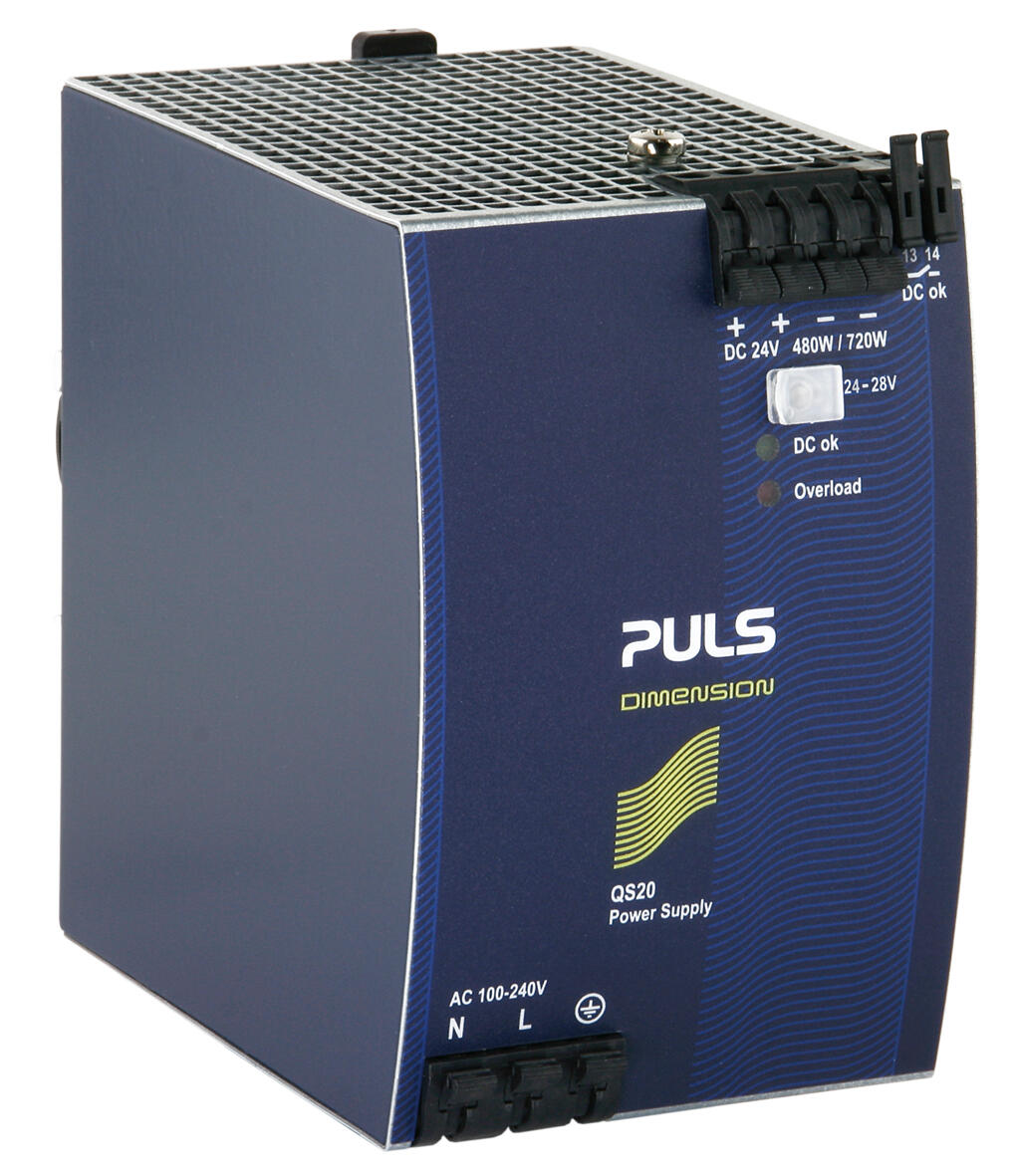

261066_566.tif
PSU 100-240V ac I/P 24V dc 20A 480W O/P
Cikkszám
QS20.241 Másolva
92,4 %
93,9 %
92,9 %
32 ms
51 ms
100-240 V
85 V AC
110-150 V
187 V DC
88 V DC
Wide-range
9 A
7 A
ABS, CB, CE, CSA, GL, UL
59000 h
71000 h
127 mm
469000 h
20 A
4,56 A
2,48 A
0,95
0,9
12 W/°C
100 mV pp
82 mm
480 W
1,2 kg
261066_566.tif
PSU 100-240V ac I/P 24V dc 20A 480W O/P Conf. Coated
Cikkszám
QS20.241-C1 Másolva
Igen
Igen
92,4 %
93,9 %
92,9 %
32 ms
51 ms
100-240 V
85 V AC
110-150 V
187 V DC
88 V DC
Wide-range
9 A
7 A
ABS, CB, CE, CSA, GL, UL
59000 h
71000 h
127 mm
469000 h
20 A
4,56 A
2,48 A
0,95
0,9
12 W/°C
100 mV pp
82 mm
480 W
1,2 kg
261066_566.tif
PSU 100-240V ac I/P 24V dc 20A 480W O/P ATEX
Cikkszám
QS20.241-A1 Másolva
Igen
Igen
92,4 %
93,9 %
92,9 %
32 ms
51 ms
100-240 V
85 V AC
110-150 V
187 V DC
88 V DC
Wide-range
9 A
7 A
ABS, ATEX, CB, CE, CSA, GL, IECEx, UL
59000 h
71000 h
127 mm
469000 h
20 A
4,56 A
2,48 A
0,95
0,9
12 W/°C
100 mV pp
82 mm
480 W
1,2 kg
261066_566.tif
PSU 200-240V ac I/P 24V dc 20A 480W O/P
Cikkszám
QS20.244 Másolva
Igen
94,5 %
94,5 %
46 ms
200-240
170 V AC
40 A
CE, CSA, UL, Gost R, ABS, CB, GL
62000 h
127 mm
572000 h
20 A
4,45 A
0,5
12 W/°C
100 mV pp
70 mm
480 W
0,88 kg
